Classes | Macros | Enumerations
stm32f411xe.h File Reference

CMSIS STM32F411xE Device Peripheral Access Layer Header File. More...

#include "core_cm4.h"
#include "system_stm32f4xx.h"
#include <stdint.h>

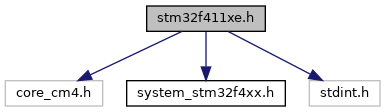

Include dependency graph for stm32f411xe.h:

Go to the source code of this file.

Classes

struct  ADC_Common_TypeDef

struct  ADC_TypeDef
 Analog to Digital Converter
More...

struct  CRC_TypeDef
 CRC calculation unit. More...

struct  DBGMCU_TypeDef
 Debug MCU. More...

struct  DMA_Stream_TypeDef
 DMA Controller. More...

struct  DMA_TypeDef

struct  EXTI_TypeDef
 External Interrupt/Event Controller. More...

struct  FLASH_TypeDef
 FLASH Registers. More...

struct  GPIO_TypeDef
 General Purpose I/O. More...

struct  I2C_TypeDef
 Inter-integrated Circuit Interface. More...

struct  IWDG_TypeDef
 Independent WATCHDOG. More...

struct  PWR_TypeDef
 Power Control. More...

struct  RCC_TypeDef
 Reset and Clock Control. More...

struct  RTC_TypeDef
 Real-Time Clock. More...

struct  SDIO_TypeDef
 SD host Interface. More...

struct  SPI_TypeDef
 Serial Peripheral Interface. More...

struct  SYSCFG_TypeDef
 System configuration controller. More...

struct  TIM_TypeDef
 TIM. More...

struct  USART_TypeDef
 Universal Synchronous Asynchronous Receiver Transmitter. More...

struct  USB_OTG_DeviceTypeDef
 USB_OTG_device_Registers. More...

struct  USB_OTG_GlobalTypeDef
 USB_OTG_Core_Registers. More...

struct  USB_OTG_HostChannelTypeDef
 USB_OTG_Host_Channel_Specific_Registers. More...

struct  USB_OTG_HostTypeDef
 USB_OTG_Host_Mode_Register_Structures. More...

struct  USB_OTG_INEndpointTypeDef
 USB_OTG_IN_Endpoint-Specific_Register. More...

struct  USB_OTG_OUTEndpointTypeDef
 USB_OTG_OUT_Endpoint-Specific_Registers. More...

struct  WWDG_TypeDef
 Window WATCHDOG. More...


Macros

#define __CM4_REV   0x0001U
 Configuration of the Cortex-M4 Processor and Core Peripherals. More...

#define __FPU_PRESENT   1U

#define __MPU_PRESENT   1U

#define __NVIC_PRIO_BITS   4U

#define __Vendor_SysTickConfig   0U

#define ADC   ADC1_COMMON

#define ADC1   ((ADC_TypeDef *) ADC1_BASE)

#define ADC1_BASE   (APB2PERIPH_BASE + 0x2000UL)

#define ADC1_COMMON   ((ADC_Common_TypeDef *) ADC1_COMMON_BASE)

#define ADC1_COMMON_BASE   (APB2PERIPH_BASE + 0x2300UL)

#define ADC_BASE   ADC1_COMMON_BASE

#define ADC_CCR_ADCPRE   ADC_CCR_ADCPRE_Msk

#define ADC_CCR_ADCPRE_0   (0x1UL << ADC_CCR_ADCPRE_Pos)

#define ADC_CCR_ADCPRE_1   (0x2UL << ADC_CCR_ADCPRE_Pos)

#define ADC_CCR_ADCPRE_Msk   (0x3UL << ADC_CCR_ADCPRE_Pos)

#define ADC_CCR_ADCPRE_Pos   (16U)

#define ADC_CCR_DDS   ADC_CCR_DDS_Msk

#define ADC_CCR_DDS_Msk   (0x1UL << ADC_CCR_DDS_Pos)

#define ADC_CCR_DDS_Pos   (13U)

#define ADC_CCR_DELAY   ADC_CCR_DELAY_Msk

#define ADC_CCR_DELAY_0   (0x1UL << ADC_CCR_DELAY_Pos)

#define ADC_CCR_DELAY_1   (0x2UL << ADC_CCR_DELAY_Pos)

#define ADC_CCR_DELAY_2   (0x4UL << ADC_CCR_DELAY_Pos)

#define ADC_CCR_DELAY_3   (0x8UL << ADC_CCR_DELAY_Pos)

#define ADC_CCR_DELAY_Msk   (0xFUL << ADC_CCR_DELAY_Pos)

#define ADC_CCR_DELAY_Pos   (8U)

#define ADC_CCR_DMA   ADC_CCR_DMA_Msk

#define ADC_CCR_DMA_0   (0x1UL << ADC_CCR_DMA_Pos)

#define ADC_CCR_DMA_1   (0x2UL << ADC_CCR_DMA_Pos)

#define ADC_CCR_DMA_Msk   (0x3UL << ADC_CCR_DMA_Pos)

#define ADC_CCR_DMA_Pos   (14U)

#define ADC_CCR_MULTI   ADC_CCR_MULTI_Msk

#define ADC_CCR_MULTI_0   (0x01UL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_1   (0x02UL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_2   (0x04UL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_3   (0x08UL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_4   (0x10UL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_Msk   (0x1FUL << ADC_CCR_MULTI_Pos)

#define ADC_CCR_MULTI_Pos   (0U)

#define ADC_CCR_TSVREFE   ADC_CCR_TSVREFE_Msk

#define ADC_CCR_TSVREFE_Msk   (0x1UL << ADC_CCR_TSVREFE_Pos)

#define ADC_CCR_TSVREFE_Pos   (23U)

#define ADC_CCR_VBATE   ADC_CCR_VBATE_Msk

#define ADC_CCR_VBATE_Msk   (0x1UL << ADC_CCR_VBATE_Pos)

#define ADC_CCR_VBATE_Pos   (22U)

#define ADC_CDR_DATA1   ADC_CDR_DATA1_Msk

#define ADC_CDR_DATA1_Msk   (0xFFFFUL << ADC_CDR_DATA1_Pos)

#define ADC_CDR_DATA1_Pos   (0U)

#define ADC_CDR_DATA2   ADC_CDR_DATA2_Msk

#define ADC_CDR_DATA2_Msk   (0xFFFFUL << ADC_CDR_DATA2_Pos)

#define ADC_CDR_DATA2_Pos   (16U)

#define ADC_CDR_RDATA_MST   ADC_CDR_DATA1

#define ADC_CDR_RDATA_SLV   ADC_CDR_DATA2

#define ADC_CR1_AWDCH   ADC_CR1_AWDCH_Msk

#define ADC_CR1_AWDCH_0   (0x01UL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_1   (0x02UL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_2   (0x04UL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_3   (0x08UL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_4   (0x10UL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_Msk   (0x1FUL << ADC_CR1_AWDCH_Pos)

#define ADC_CR1_AWDCH_Pos   (0U)

#define ADC_CR1_AWDEN   ADC_CR1_AWDEN_Msk

#define ADC_CR1_AWDEN_Msk   (0x1UL << ADC_CR1_AWDEN_Pos)

#define ADC_CR1_AWDEN_Pos   (23U)

#define ADC_CR1_AWDIE   ADC_CR1_AWDIE_Msk

#define ADC_CR1_AWDIE_Msk   (0x1UL << ADC_CR1_AWDIE_Pos)

#define ADC_CR1_AWDIE_Pos   (6U)

#define ADC_CR1_AWDSGL   ADC_CR1_AWDSGL_Msk

#define ADC_CR1_AWDSGL_Msk   (0x1UL << ADC_CR1_AWDSGL_Pos)

#define ADC_CR1_AWDSGL_Pos   (9U)

#define ADC_CR1_DISCEN   ADC_CR1_DISCEN_Msk

#define ADC_CR1_DISCEN_Msk   (0x1UL << ADC_CR1_DISCEN_Pos)

#define ADC_CR1_DISCEN_Pos   (11U)

#define ADC_CR1_DISCNUM   ADC_CR1_DISCNUM_Msk

#define ADC_CR1_DISCNUM_0   (0x1UL << ADC_CR1_DISCNUM_Pos)

#define ADC_CR1_DISCNUM_1   (0x2UL << ADC_CR1_DISCNUM_Pos)

#define ADC_CR1_DISCNUM_2   (0x4UL << ADC_CR1_DISCNUM_Pos)

#define ADC_CR1_DISCNUM_Msk   (0x7UL << ADC_CR1_DISCNUM_Pos)

#define ADC_CR1_DISCNUM_Pos   (13U)

#define ADC_CR1_EOCIE   ADC_CR1_EOCIE_Msk

#define ADC_CR1_EOCIE_Msk   (0x1UL << ADC_CR1_EOCIE_Pos)

#define ADC_CR1_EOCIE_Pos   (5U)

#define ADC_CR1_JAUTO   ADC_CR1_JAUTO_Msk

#define ADC_CR1_JAUTO_Msk   (0x1UL << ADC_CR1_JAUTO_Pos)

#define ADC_CR1_JAUTO_Pos   (10U)

#define ADC_CR1_JAWDEN   ADC_CR1_JAWDEN_Msk

#define ADC_CR1_JAWDEN_Msk   (0x1UL << ADC_CR1_JAWDEN_Pos)

#define ADC_CR1_JAWDEN_Pos   (22U)

#define ADC_CR1_JDISCEN   ADC_CR1_JDISCEN_Msk

#define ADC_CR1_JDISCEN_Msk   (0x1UL << ADC_CR1_JDISCEN_Pos)

#define ADC_CR1_JDISCEN_Pos   (12U)

#define ADC_CR1_JEOCIE   ADC_CR1_JEOCIE_Msk

#define ADC_CR1_JEOCIE_Msk   (0x1UL << ADC_CR1_JEOCIE_Pos)

#define ADC_CR1_JEOCIE_Pos   (7U)

#define ADC_CR1_OVRIE   ADC_CR1_OVRIE_Msk

#define ADC_CR1_OVRIE_Msk   (0x1UL << ADC_CR1_OVRIE_Pos)

#define ADC_CR1_OVRIE_Pos   (26U)

#define ADC_CR1_RES   ADC_CR1_RES_Msk

#define ADC_CR1_RES_0   (0x1UL << ADC_CR1_RES_Pos)

#define ADC_CR1_RES_1   (0x2UL << ADC_CR1_RES_Pos)

#define ADC_CR1_RES_Msk   (0x3UL << ADC_CR1_RES_Pos)

#define ADC_CR1_RES_Pos   (24U)

#define ADC_CR1_SCAN   ADC_CR1_SCAN_Msk

#define ADC_CR1_SCAN_Msk   (0x1UL << ADC_CR1_SCAN_Pos)

#define ADC_CR1_SCAN_Pos   (8U)

#define ADC_CR2_ADON   ADC_CR2_ADON_Msk

#define ADC_CR2_ADON_Msk   (0x1UL << ADC_CR2_ADON_Pos)

#define ADC_CR2_ADON_Pos   (0U)

#define ADC_CR2_ALIGN   ADC_CR2_ALIGN_Msk

#define ADC_CR2_ALIGN_Msk   (0x1UL << ADC_CR2_ALIGN_Pos)

#define ADC_CR2_ALIGN_Pos   (11U)

#define ADC_CR2_CONT   ADC_CR2_CONT_Msk

#define ADC_CR2_CONT_Msk   (0x1UL << ADC_CR2_CONT_Pos)

#define ADC_CR2_CONT_Pos   (1U)

#define ADC_CR2_DDS   ADC_CR2_DDS_Msk

#define ADC_CR2_DDS_Msk   (0x1UL << ADC_CR2_DDS_Pos)

#define ADC_CR2_DDS_Pos   (9U)

#define ADC_CR2_DMA   ADC_CR2_DMA_Msk

#define ADC_CR2_DMA_Msk   (0x1UL << ADC_CR2_DMA_Pos)

#define ADC_CR2_DMA_Pos   (8U)

#define ADC_CR2_EOCS   ADC_CR2_EOCS_Msk

#define ADC_CR2_EOCS_Msk   (0x1UL << ADC_CR2_EOCS_Pos)

#define ADC_CR2_EOCS_Pos   (10U)

#define ADC_CR2_EXTEN   ADC_CR2_EXTEN_Msk

#define ADC_CR2_EXTEN_0   (0x1UL << ADC_CR2_EXTEN_Pos)

#define ADC_CR2_EXTEN_1   (0x2UL << ADC_CR2_EXTEN_Pos)

#define ADC_CR2_EXTEN_Msk   (0x3UL << ADC_CR2_EXTEN_Pos)

#define ADC_CR2_EXTEN_Pos   (28U)

#define ADC_CR2_EXTSEL   ADC_CR2_EXTSEL_Msk

#define ADC_CR2_EXTSEL_0   (0x1UL << ADC_CR2_EXTSEL_Pos)

#define ADC_CR2_EXTSEL_1   (0x2UL << ADC_CR2_EXTSEL_Pos)

#define ADC_CR2_EXTSEL_2   (0x4UL << ADC_CR2_EXTSEL_Pos)

#define ADC_CR2_EXTSEL_3   (0x8UL << ADC_CR2_EXTSEL_Pos)

#define ADC_CR2_EXTSEL_Msk   (0xFUL << ADC_CR2_EXTSEL_Pos)

#define ADC_CR2_EXTSEL_Pos   (24U)

#define ADC_CR2_JEXTEN   ADC_CR2_JEXTEN_Msk

#define ADC_CR2_JEXTEN_0   (0x1UL << ADC_CR2_JEXTEN_Pos)

#define ADC_CR2_JEXTEN_1   (0x2UL << ADC_CR2_JEXTEN_Pos)

#define ADC_CR2_JEXTEN_Msk   (0x3UL << ADC_CR2_JEXTEN_Pos)

#define ADC_CR2_JEXTEN_Pos   (20U)

#define ADC_CR2_JEXTSEL   ADC_CR2_JEXTSEL_Msk

#define ADC_CR2_JEXTSEL_0   (0x1UL << ADC_CR2_JEXTSEL_Pos)

#define ADC_CR2_JEXTSEL_1   (0x2UL << ADC_CR2_JEXTSEL_Pos)

#define ADC_CR2_JEXTSEL_2   (0x4UL << ADC_CR2_JEXTSEL_Pos)

#define ADC_CR2_JEXTSEL_3   (0x8UL << ADC_CR2_JEXTSEL_Pos)

#define ADC_CR2_JEXTSEL_Msk   (0xFUL << ADC_CR2_JEXTSEL_Pos)

#define ADC_CR2_JEXTSEL_Pos   (16U)

#define ADC_CR2_JSWSTART   ADC_CR2_JSWSTART_Msk

#define ADC_CR2_JSWSTART_Msk   (0x1UL << ADC_CR2_JSWSTART_Pos)

#define ADC_CR2_JSWSTART_Pos   (22U)

#define ADC_CR2_SWSTART   ADC_CR2_SWSTART_Msk

#define ADC_CR2_SWSTART_Msk   (0x1UL << ADC_CR2_SWSTART_Pos)

#define ADC_CR2_SWSTART_Pos   (30U)

#define ADC_CSR_AWD1   ADC_CSR_AWD1_Msk

#define ADC_CSR_AWD1_Msk   (0x1UL << ADC_CSR_AWD1_Pos)

#define ADC_CSR_AWD1_Pos   (0U)

#define ADC_CSR_DOVR1   ADC_CSR_OVR1

#define ADC_CSR_EOC1   ADC_CSR_EOC1_Msk

#define ADC_CSR_EOC1_Msk   (0x1UL << ADC_CSR_EOC1_Pos)

#define ADC_CSR_EOC1_Pos   (1U)

#define ADC_CSR_JEOC1   ADC_CSR_JEOC1_Msk

#define ADC_CSR_JEOC1_Msk   (0x1UL << ADC_CSR_JEOC1_Pos)

#define ADC_CSR_JEOC1_Pos   (2U)

#define ADC_CSR_JSTRT1   ADC_CSR_JSTRT1_Msk

#define ADC_CSR_JSTRT1_Msk   (0x1UL << ADC_CSR_JSTRT1_Pos)

#define ADC_CSR_JSTRT1_Pos   (3U)

#define ADC_CSR_OVR1   ADC_CSR_OVR1_Msk

#define ADC_CSR_OVR1_Msk   (0x1UL << ADC_CSR_OVR1_Pos)

#define ADC_CSR_OVR1_Pos   (5U)

#define ADC_CSR_STRT1   ADC_CSR_STRT1_Msk

#define ADC_CSR_STRT1_Msk   (0x1UL << ADC_CSR_STRT1_Pos)

#define ADC_CSR_STRT1_Pos   (4U)

#define ADC_DR_ADC2DATA   ADC_DR_ADC2DATA_Msk

#define ADC_DR_ADC2DATA_Msk   (0xFFFFUL << ADC_DR_ADC2DATA_Pos)

#define ADC_DR_ADC2DATA_Pos   (16U)

#define ADC_DR_DATA   ADC_DR_DATA_Msk

#define ADC_DR_DATA_Msk   (0xFFFFUL << ADC_DR_DATA_Pos)

#define ADC_DR_DATA_Pos   (0U)

#define ADC_HTR_HT   ADC_HTR_HT_Msk

#define ADC_HTR_HT_Msk   (0xFFFUL << ADC_HTR_HT_Pos)

#define ADC_HTR_HT_Pos   (0U)

#define ADC_JDR1_JDATA   ADC_JDR1_JDATA_Msk

#define ADC_JDR1_JDATA_Msk   (0xFFFFUL << ADC_JDR1_JDATA_Pos)

#define ADC_JDR1_JDATA_Pos   (0U)

#define ADC_JDR2_JDATA   ADC_JDR2_JDATA_Msk

#define ADC_JDR2_JDATA_Msk   (0xFFFFUL << ADC_JDR2_JDATA_Pos)

#define ADC_JDR2_JDATA_Pos   (0U)

#define ADC_JDR3_JDATA   ADC_JDR3_JDATA_Msk

#define ADC_JDR3_JDATA_Msk   (0xFFFFUL << ADC_JDR3_JDATA_Pos)

#define ADC_JDR3_JDATA_Pos   (0U)

#define ADC_JDR4_JDATA   ADC_JDR4_JDATA_Msk

#define ADC_JDR4_JDATA_Msk   (0xFFFFUL << ADC_JDR4_JDATA_Pos)

#define ADC_JDR4_JDATA_Pos   (0U)

#define ADC_JOFR1_JOFFSET1   ADC_JOFR1_JOFFSET1_Msk

#define ADC_JOFR1_JOFFSET1_Msk   (0xFFFUL << ADC_JOFR1_JOFFSET1_Pos)

#define ADC_JOFR1_JOFFSET1_Pos   (0U)

#define ADC_JOFR2_JOFFSET2   ADC_JOFR2_JOFFSET2_Msk

#define ADC_JOFR2_JOFFSET2_Msk   (0xFFFUL << ADC_JOFR2_JOFFSET2_Pos)

#define ADC_JOFR2_JOFFSET2_Pos   (0U)

#define ADC_JOFR3_JOFFSET3   ADC_JOFR3_JOFFSET3_Msk

#define ADC_JOFR3_JOFFSET3_Msk   (0xFFFUL << ADC_JOFR3_JOFFSET3_Pos)

#define ADC_JOFR3_JOFFSET3_Pos   (0U)

#define ADC_JOFR4_JOFFSET4   ADC_JOFR4_JOFFSET4_Msk

#define ADC_JOFR4_JOFFSET4_Msk   (0xFFFUL << ADC_JOFR4_JOFFSET4_Pos)

#define ADC_JOFR4_JOFFSET4_Pos   (0U)

#define ADC_JSQR_JL   ADC_JSQR_JL_Msk

#define ADC_JSQR_JL_0   (0x1UL << ADC_JSQR_JL_Pos)

#define ADC_JSQR_JL_1   (0x2UL << ADC_JSQR_JL_Pos)

#define ADC_JSQR_JL_Msk   (0x3UL << ADC_JSQR_JL_Pos)

#define ADC_JSQR_JL_Pos   (20U)

#define ADC_JSQR_JSQ1   ADC_JSQR_JSQ1_Msk

#define ADC_JSQR_JSQ1_0   (0x01UL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_1   (0x02UL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_2   (0x04UL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_3   (0x08UL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_4   (0x10UL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_Msk   (0x1FUL << ADC_JSQR_JSQ1_Pos)

#define ADC_JSQR_JSQ1_Pos   (0U)

#define ADC_JSQR_JSQ2   ADC_JSQR_JSQ2_Msk

#define ADC_JSQR_JSQ2_0   (0x01UL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_1   (0x02UL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_2   (0x04UL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_3   (0x08UL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_4   (0x10UL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_Msk   (0x1FUL << ADC_JSQR_JSQ2_Pos)

#define ADC_JSQR_JSQ2_Pos   (5U)

#define ADC_JSQR_JSQ3   ADC_JSQR_JSQ3_Msk

#define ADC_JSQR_JSQ3_0   (0x01UL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_1   (0x02UL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_2   (0x04UL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_3   (0x08UL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_4   (0x10UL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_Msk   (0x1FUL << ADC_JSQR_JSQ3_Pos)

#define ADC_JSQR_JSQ3_Pos   (10U)

#define ADC_JSQR_JSQ4   ADC_JSQR_JSQ4_Msk

#define ADC_JSQR_JSQ4_0   (0x01UL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_1   (0x02UL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_2   (0x04UL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_3   (0x08UL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_4   (0x10UL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_Msk   (0x1FUL << ADC_JSQR_JSQ4_Pos)

#define ADC_JSQR_JSQ4_Pos   (15U)

#define ADC_LTR_LT   ADC_LTR_LT_Msk

#define ADC_LTR_LT_Msk   (0xFFFUL << ADC_LTR_LT_Pos)

#define ADC_LTR_LT_Pos   (0U)

#define ADC_SMPR1_SMP10   ADC_SMPR1_SMP10_Msk

#define ADC_SMPR1_SMP10_0   (0x1UL << ADC_SMPR1_SMP10_Pos)

#define ADC_SMPR1_SMP10_1   (0x2UL << ADC_SMPR1_SMP10_Pos)

#define ADC_SMPR1_SMP10_2   (0x4UL << ADC_SMPR1_SMP10_Pos)

#define ADC_SMPR1_SMP10_Msk   (0x7UL << ADC_SMPR1_SMP10_Pos)

#define ADC_SMPR1_SMP10_Pos   (0U)

#define ADC_SMPR1_SMP11   ADC_SMPR1_SMP11_Msk

#define ADC_SMPR1_SMP11_0   (0x1UL << ADC_SMPR1_SMP11_Pos)

#define ADC_SMPR1_SMP11_1   (0x2UL << ADC_SMPR1_SMP11_Pos)

#define ADC_SMPR1_SMP11_2   (0x4UL << ADC_SMPR1_SMP11_Pos)

#define ADC_SMPR1_SMP11_Msk   (0x7UL << ADC_SMPR1_SMP11_Pos)

#define ADC_SMPR1_SMP11_Pos   (3U)

#define ADC_SMPR1_SMP12   ADC_SMPR1_SMP12_Msk

#define ADC_SMPR1_SMP12_0   (0x1UL << ADC_SMPR1_SMP12_Pos)

#define ADC_SMPR1_SMP12_1   (0x2UL << ADC_SMPR1_SMP12_Pos)

#define ADC_SMPR1_SMP12_2   (0x4UL << ADC_SMPR1_SMP12_Pos)

#define ADC_SMPR1_SMP12_Msk   (0x7UL << ADC_SMPR1_SMP12_Pos)

#define ADC_SMPR1_SMP12_Pos   (6U)

#define ADC_SMPR1_SMP13   ADC_SMPR1_SMP13_Msk

#define ADC_SMPR1_SMP13_0   (0x1UL << ADC_SMPR1_SMP13_Pos)

#define ADC_SMPR1_SMP13_1   (0x2UL << ADC_SMPR1_SMP13_Pos)

#define ADC_SMPR1_SMP13_2   (0x4UL << ADC_SMPR1_SMP13_Pos)

#define ADC_SMPR1_SMP13_Msk   (0x7UL << ADC_SMPR1_SMP13_Pos)

#define ADC_SMPR1_SMP13_Pos   (9U)

#define ADC_SMPR1_SMP14   ADC_SMPR1_SMP14_Msk

#define ADC_SMPR1_SMP14_0   (0x1UL << ADC_SMPR1_SMP14_Pos)

#define ADC_SMPR1_SMP14_1   (0x2UL << ADC_SMPR1_SMP14_Pos)

#define ADC_SMPR1_SMP14_2   (0x4UL << ADC_SMPR1_SMP14_Pos)

#define ADC_SMPR1_SMP14_Msk   (0x7UL << ADC_SMPR1_SMP14_Pos)

#define ADC_SMPR1_SMP14_Pos   (12U)

#define ADC_SMPR1_SMP15   ADC_SMPR1_SMP15_Msk

#define ADC_SMPR1_SMP15_0   (0x1UL << ADC_SMPR1_SMP15_Pos)

#define ADC_SMPR1_SMP15_1   (0x2UL << ADC_SMPR1_SMP15_Pos)

#define ADC_SMPR1_SMP15_2   (0x4UL << ADC_SMPR1_SMP15_Pos)

#define ADC_SMPR1_SMP15_Msk   (0x7UL << ADC_SMPR1_SMP15_Pos)

#define ADC_SMPR1_SMP15_Pos   (15U)

#define ADC_SMPR1_SMP16   ADC_SMPR1_SMP16_Msk

#define ADC_SMPR1_SMP16_0   (0x1UL << ADC_SMPR1_SMP16_Pos)

#define ADC_SMPR1_SMP16_1   (0x2UL << ADC_SMPR1_SMP16_Pos)

#define ADC_SMPR1_SMP16_2   (0x4UL << ADC_SMPR1_SMP16_Pos)

#define ADC_SMPR1_SMP16_Msk   (0x7UL << ADC_SMPR1_SMP16_Pos)

#define ADC_SMPR1_SMP16_Pos   (18U)

#define ADC_SMPR1_SMP17   ADC_SMPR1_SMP17_Msk

#define ADC_SMPR1_SMP17_0   (0x1UL << ADC_SMPR1_SMP17_Pos)

#define ADC_SMPR1_SMP17_1   (0x2UL << ADC_SMPR1_SMP17_Pos)

#define ADC_SMPR1_SMP17_2   (0x4UL << ADC_SMPR1_SMP17_Pos)

#define ADC_SMPR1_SMP17_Msk   (0x7UL << ADC_SMPR1_SMP17_Pos)

#define ADC_SMPR1_SMP17_Pos   (21U)

#define ADC_SMPR1_SMP18   ADC_SMPR1_SMP18_Msk

#define ADC_SMPR1_SMP18_0   (0x1UL << ADC_SMPR1_SMP18_Pos)

#define ADC_SMPR1_SMP18_1   (0x2UL << ADC_SMPR1_SMP18_Pos)

#define ADC_SMPR1_SMP18_2   (0x4UL << ADC_SMPR1_SMP18_Pos)

#define ADC_SMPR1_SMP18_Msk   (0x7UL << ADC_SMPR1_SMP18_Pos)

#define ADC_SMPR1_SMP18_Pos   (24U)

#define ADC_SMPR2_SMP0   ADC_SMPR2_SMP0_Msk

#define ADC_SMPR2_SMP0_0   (0x1UL << ADC_SMPR2_SMP0_Pos)

#define ADC_SMPR2_SMP0_1   (0x2UL << ADC_SMPR2_SMP0_Pos)

#define ADC_SMPR2_SMP0_2   (0x4UL << ADC_SMPR2_SMP0_Pos)

#define ADC_SMPR2_SMP0_Msk   (0x7UL << ADC_SMPR2_SMP0_Pos)

#define ADC_SMPR2_SMP0_Pos   (0U)

#define ADC_SMPR2_SMP1   ADC_SMPR2_SMP1_Msk

#define ADC_SMPR2_SMP1_0   (0x1UL << ADC_SMPR2_SMP1_Pos)

#define ADC_SMPR2_SMP1_1   (0x2UL << ADC_SMPR2_SMP1_Pos)

#define ADC_SMPR2_SMP1_2   (0x4UL << ADC_SMPR2_SMP1_Pos)

#define ADC_SMPR2_SMP1_Msk   (0x7UL << ADC_SMPR2_SMP1_Pos)

#define ADC_SMPR2_SMP1_Pos   (3U)

#define ADC_SMPR2_SMP2   ADC_SMPR2_SMP2_Msk

#define ADC_SMPR2_SMP2_0   (0x1UL << ADC_SMPR2_SMP2_Pos)

#define ADC_SMPR2_SMP2_1   (0x2UL << ADC_SMPR2_SMP2_Pos)

#define ADC_SMPR2_SMP2_2   (0x4UL << ADC_SMPR2_SMP2_Pos)

#define ADC_SMPR2_SMP2_Msk   (0x7UL << ADC_SMPR2_SMP2_Pos)

#define ADC_SMPR2_SMP2_Pos   (6U)

#define ADC_SMPR2_SMP3   ADC_SMPR2_SMP3_Msk

#define ADC_SMPR2_SMP3_0   (0x1UL << ADC_SMPR2_SMP3_Pos)

#define ADC_SMPR2_SMP3_1   (0x2UL << ADC_SMPR2_SMP3_Pos)

#define ADC_SMPR2_SMP3_2   (0x4UL << ADC_SMPR2_SMP3_Pos)

#define ADC_SMPR2_SMP3_Msk   (0x7UL << ADC_SMPR2_SMP3_Pos)

#define ADC_SMPR2_SMP3_Pos   (9U)

#define ADC_SMPR2_SMP4   ADC_SMPR2_SMP4_Msk

#define ADC_SMPR2_SMP4_0   (0x1UL << ADC_SMPR2_SMP4_Pos)

#define ADC_SMPR2_SMP4_1   (0x2UL << ADC_SMPR2_SMP4_Pos)

#define ADC_SMPR2_SMP4_2   (0x4UL << ADC_SMPR2_SMP4_Pos)

#define ADC_SMPR2_SMP4_Msk   (0x7UL << ADC_SMPR2_SMP4_Pos)

#define ADC_SMPR2_SMP4_Pos   (12U)

#define ADC_SMPR2_SMP5   ADC_SMPR2_SMP5_Msk

#define ADC_SMPR2_SMP5_0   (0x1UL << ADC_SMPR2_SMP5_Pos)

#define ADC_SMPR2_SMP5_1   (0x2UL << ADC_SMPR2_SMP5_Pos)

#define ADC_SMPR2_SMP5_2   (0x4UL << ADC_SMPR2_SMP5_Pos)

#define ADC_SMPR2_SMP5_Msk   (0x7UL << ADC_SMPR2_SMP5_Pos)

#define ADC_SMPR2_SMP5_Pos   (15U)

#define ADC_SMPR2_SMP6   ADC_SMPR2_SMP6_Msk

#define ADC_SMPR2_SMP6_0   (0x1UL << ADC_SMPR2_SMP6_Pos)

#define ADC_SMPR2_SMP6_1   (0x2UL << ADC_SMPR2_SMP6_Pos)

#define ADC_SMPR2_SMP6_2   (0x4UL << ADC_SMPR2_SMP6_Pos)

#define ADC_SMPR2_SMP6_Msk   (0x7UL << ADC_SMPR2_SMP6_Pos)

#define ADC_SMPR2_SMP6_Pos   (18U)

#define ADC_SMPR2_SMP7   ADC_SMPR2_SMP7_Msk

#define ADC_SMPR2_SMP7_0   (0x1UL << ADC_SMPR2_SMP7_Pos)

#define ADC_SMPR2_SMP7_1   (0x2UL << ADC_SMPR2_SMP7_Pos)

#define ADC_SMPR2_SMP7_2   (0x4UL << ADC_SMPR2_SMP7_Pos)

#define ADC_SMPR2_SMP7_Msk   (0x7UL << ADC_SMPR2_SMP7_Pos)

#define ADC_SMPR2_SMP7_Pos   (21U)

#define ADC_SMPR2_SMP8   ADC_SMPR2_SMP8_Msk

#define ADC_SMPR2_SMP8_0   (0x1UL << ADC_SMPR2_SMP8_Pos)

#define ADC_SMPR2_SMP8_1   (0x2UL << ADC_SMPR2_SMP8_Pos)

#define ADC_SMPR2_SMP8_2   (0x4UL << ADC_SMPR2_SMP8_Pos)

#define ADC_SMPR2_SMP8_Msk   (0x7UL << ADC_SMPR2_SMP8_Pos)

#define ADC_SMPR2_SMP8_Pos   (24U)

#define ADC_SMPR2_SMP9   ADC_SMPR2_SMP9_Msk

#define ADC_SMPR2_SMP9_0   (0x1UL << ADC_SMPR2_SMP9_Pos)

#define ADC_SMPR2_SMP9_1   (0x2UL << ADC_SMPR2_SMP9_Pos)

#define ADC_SMPR2_SMP9_2   (0x4UL << ADC_SMPR2_SMP9_Pos)

#define ADC_SMPR2_SMP9_Msk   (0x7UL << ADC_SMPR2_SMP9_Pos)

#define ADC_SMPR2_SMP9_Pos   (27U)

#define ADC_SQR1_L   ADC_SQR1_L_Msk

#define ADC_SQR1_L_0   (0x1UL << ADC_SQR1_L_Pos)

#define ADC_SQR1_L_1   (0x2UL << ADC_SQR1_L_Pos)

#define ADC_SQR1_L_2   (0x4UL << ADC_SQR1_L_Pos)

#define ADC_SQR1_L_3   (0x8UL << ADC_SQR1_L_Pos)

#define ADC_SQR1_L_Msk   (0xFUL << ADC_SQR1_L_Pos)

#define ADC_SQR1_L_Pos   (20U)

#define ADC_SQR1_SQ13   ADC_SQR1_SQ13_Msk

#define ADC_SQR1_SQ13_0   (0x01UL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_1   (0x02UL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_2   (0x04UL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_3   (0x08UL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_4   (0x10UL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_Msk   (0x1FUL << ADC_SQR1_SQ13_Pos)

#define ADC_SQR1_SQ13_Pos   (0U)

#define ADC_SQR1_SQ14   ADC_SQR1_SQ14_Msk

#define ADC_SQR1_SQ14_0   (0x01UL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_1   (0x02UL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_2   (0x04UL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_3   (0x08UL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_4   (0x10UL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_Msk   (0x1FUL << ADC_SQR1_SQ14_Pos)

#define ADC_SQR1_SQ14_Pos   (5U)

#define ADC_SQR1_SQ15   ADC_SQR1_SQ15_Msk

#define ADC_SQR1_SQ15_0   (0x01UL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_1   (0x02UL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_2   (0x04UL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_3   (0x08UL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_4   (0x10UL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_Msk   (0x1FUL << ADC_SQR1_SQ15_Pos)

#define ADC_SQR1_SQ15_Pos   (10U)

#define ADC_SQR1_SQ16   ADC_SQR1_SQ16_Msk

#define ADC_SQR1_SQ16_0   (0x01UL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_1   (0x02UL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_2   (0x04UL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_3   (0x08UL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_4   (0x10UL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_Msk   (0x1FUL << ADC_SQR1_SQ16_Pos)

#define ADC_SQR1_SQ16_Pos   (15U)

#define ADC_SQR2_SQ10   ADC_SQR2_SQ10_Msk

#define ADC_SQR2_SQ10_0   (0x01UL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_1   (0x02UL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_2   (0x04UL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_3   (0x08UL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_4   (0x10UL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_Msk   (0x1FUL << ADC_SQR2_SQ10_Pos)

#define ADC_SQR2_SQ10_Pos   (15U)

#define ADC_SQR2_SQ11   ADC_SQR2_SQ11_Msk

#define ADC_SQR2_SQ11_0   (0x01UL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_1   (0x02UL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_2   (0x04UL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_3   (0x08UL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_4   (0x10UL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_Msk   (0x1FUL << ADC_SQR2_SQ11_Pos)

#define ADC_SQR2_SQ11_Pos   (20U)

#define ADC_SQR2_SQ12   ADC_SQR2_SQ12_Msk

#define ADC_SQR2_SQ12_0   (0x01UL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_1   (0x02UL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_2   (0x04UL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_3   (0x08UL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_4   (0x10UL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_Msk   (0x1FUL << ADC_SQR2_SQ12_Pos)

#define ADC_SQR2_SQ12_Pos   (25U)

#define ADC_SQR2_SQ7   ADC_SQR2_SQ7_Msk

#define ADC_SQR2_SQ7_0   (0x01UL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_1   (0x02UL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_2   (0x04UL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_3   (0x08UL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_4   (0x10UL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_Msk   (0x1FUL << ADC_SQR2_SQ7_Pos)

#define ADC_SQR2_SQ7_Pos   (0U)

#define ADC_SQR2_SQ8   ADC_SQR2_SQ8_Msk

#define ADC_SQR2_SQ8_0   (0x01UL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_1   (0x02UL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_2   (0x04UL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_3   (0x08UL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_4   (0x10UL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_Msk   (0x1FUL << ADC_SQR2_SQ8_Pos)

#define ADC_SQR2_SQ8_Pos   (5U)

#define ADC_SQR2_SQ9   ADC_SQR2_SQ9_Msk

#define ADC_SQR2_SQ9_0   (0x01UL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_1   (0x02UL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_2   (0x04UL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_3   (0x08UL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_4   (0x10UL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_Msk   (0x1FUL << ADC_SQR2_SQ9_Pos)

#define ADC_SQR2_SQ9_Pos   (10U)

#define ADC_SQR3_SQ1   ADC_SQR3_SQ1_Msk

#define ADC_SQR3_SQ1_0   (0x01UL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_1   (0x02UL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_2   (0x04UL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_3   (0x08UL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_4   (0x10UL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_Msk   (0x1FUL << ADC_SQR3_SQ1_Pos)

#define ADC_SQR3_SQ1_Pos   (0U)

#define ADC_SQR3_SQ2   ADC_SQR3_SQ2_Msk

#define ADC_SQR3_SQ2_0   (0x01UL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_1   (0x02UL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_2   (0x04UL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_3   (0x08UL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_4   (0x10UL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_Msk   (0x1FUL << ADC_SQR3_SQ2_Pos)

#define ADC_SQR3_SQ2_Pos   (5U)

#define ADC_SQR3_SQ3   ADC_SQR3_SQ3_Msk

#define ADC_SQR3_SQ3_0   (0x01UL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_1   (0x02UL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_2   (0x04UL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_3   (0x08UL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_4   (0x10UL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_Msk   (0x1FUL << ADC_SQR3_SQ3_Pos)

#define ADC_SQR3_SQ3_Pos   (10U)

#define ADC_SQR3_SQ4   ADC_SQR3_SQ4_Msk

#define ADC_SQR3_SQ4_0   (0x01UL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_1   (0x02UL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_2   (0x04UL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_3   (0x08UL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_4   (0x10UL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_Msk   (0x1FUL << ADC_SQR3_SQ4_Pos)

#define ADC_SQR3_SQ4_Pos   (15U)

#define ADC_SQR3_SQ5   ADC_SQR3_SQ5_Msk

#define ADC_SQR3_SQ5_0   (0x01UL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_1   (0x02UL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_2   (0x04UL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_3   (0x08UL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_4   (0x10UL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_Msk   (0x1FUL << ADC_SQR3_SQ5_Pos)

#define ADC_SQR3_SQ5_Pos   (20U)

#define ADC_SQR3_SQ6   ADC_SQR3_SQ6_Msk

#define ADC_SQR3_SQ6_0   (0x01UL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_1   (0x02UL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_2   (0x04UL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_3   (0x08UL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_4   (0x10UL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_Msk   (0x1FUL << ADC_SQR3_SQ6_Pos)

#define ADC_SQR3_SQ6_Pos   (25U)

#define ADC_SR_AWD   ADC_SR_AWD_Msk

#define ADC_SR_AWD_Msk   (0x1UL << ADC_SR_AWD_Pos)

#define ADC_SR_AWD_Pos   (0U)

#define ADC_SR_EOC   ADC_SR_EOC_Msk

#define ADC_SR_EOC_Msk   (0x1UL << ADC_SR_EOC_Pos)

#define ADC_SR_EOC_Pos   (1U)

#define ADC_SR_JEOC   ADC_SR_JEOC_Msk

#define ADC_SR_JEOC_Msk   (0x1UL << ADC_SR_JEOC_Pos)

#define ADC_SR_JEOC_Pos   (2U)

#define ADC_SR_JSTRT   ADC_SR_JSTRT_Msk

#define ADC_SR_JSTRT_Msk   (0x1UL << ADC_SR_JSTRT_Pos)

#define ADC_SR_JSTRT_Pos   (3U)

#define ADC_SR_OVR   ADC_SR_OVR_Msk

#define ADC_SR_OVR_Msk   (0x1UL << ADC_SR_OVR_Pos)

#define ADC_SR_OVR_Pos   (5U)

#define ADC_SR_STRT   ADC_SR_STRT_Msk

#define ADC_SR_STRT_Msk   (0x1UL << ADC_SR_STRT_Pos)

#define ADC_SR_STRT_Pos   (4U)

#define AHB1PERIPH_BASE   (PERIPH_BASE + 0x00020000UL)

#define AHB2PERIPH_BASE   (PERIPH_BASE + 0x10000000UL)

#define APB1PERIPH_BASE   PERIPH_BASE

#define APB2PERIPH_BASE   (PERIPH_BASE + 0x00010000UL)

#define BKPSRAM_BB_BASE   0x42480000UL

#define CRC   ((CRC_TypeDef *) CRC_BASE)

#define CRC_BASE   (AHB1PERIPH_BASE + 0x3000UL)

#define CRC_CR_RESET   CRC_CR_RESET_Msk

#define CRC_CR_RESET_Msk   (0x1UL << CRC_CR_RESET_Pos)

#define CRC_CR_RESET_Pos   (0U)

#define CRC_DR_DR   CRC_DR_DR_Msk

#define CRC_DR_DR_Msk   (0xFFFFFFFFUL << CRC_DR_DR_Pos)

#define CRC_DR_DR_Pos   (0U)

#define CRC_IDR_IDR   CRC_IDR_IDR_Msk

#define CRC_IDR_IDR_Msk   (0xFFUL << CRC_IDR_IDR_Pos)

#define CRC_IDR_IDR_Pos   (0U)

#define DBGMCU   ((DBGMCU_TypeDef *) DBGMCU_BASE)

#define DBGMCU_APB1_FZ_DBG_I2C1_SMBUS_TIMEOUT   DBGMCU_APB1_FZ_DBG_I2C1_SMBUS_TIMEOUT_Msk

#define DBGMCU_APB1_FZ_DBG_I2C1_SMBUS_TIMEOUT_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_I2C1_SMBUS_TIMEOUT_Pos)

#define DBGMCU_APB1_FZ_DBG_I2C1_SMBUS_TIMEOUT_Pos   (21U)

#define DBGMCU_APB1_FZ_DBG_I2C2_SMBUS_TIMEOUT   DBGMCU_APB1_FZ_DBG_I2C2_SMBUS_TIMEOUT_Msk

#define DBGMCU_APB1_FZ_DBG_I2C2_SMBUS_TIMEOUT_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_I2C2_SMBUS_TIMEOUT_Pos)

#define DBGMCU_APB1_FZ_DBG_I2C2_SMBUS_TIMEOUT_Pos   (22U)

#define DBGMCU_APB1_FZ_DBG_I2C3_SMBUS_TIMEOUT   DBGMCU_APB1_FZ_DBG_I2C3_SMBUS_TIMEOUT_Msk

#define DBGMCU_APB1_FZ_DBG_I2C3_SMBUS_TIMEOUT_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_I2C3_SMBUS_TIMEOUT_Pos)

#define DBGMCU_APB1_FZ_DBG_I2C3_SMBUS_TIMEOUT_Pos   (23U)

#define DBGMCU_APB1_FZ_DBG_IWDEG_STOP   DBGMCU_APB1_FZ_DBG_IWDG_STOP

#define DBGMCU_APB1_FZ_DBG_IWDG_STOP   DBGMCU_APB1_FZ_DBG_IWDG_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_IWDG_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_IWDG_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_IWDG_STOP_Pos   (12U)

#define DBGMCU_APB1_FZ_DBG_RTC_STOP   DBGMCU_APB1_FZ_DBG_RTC_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_RTC_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_RTC_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_RTC_STOP_Pos   (10U)

#define DBGMCU_APB1_FZ_DBG_TIM2_STOP   DBGMCU_APB1_FZ_DBG_TIM2_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_TIM2_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_TIM2_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_TIM2_STOP_Pos   (0U)

#define DBGMCU_APB1_FZ_DBG_TIM3_STOP   DBGMCU_APB1_FZ_DBG_TIM3_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_TIM3_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_TIM3_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_TIM3_STOP_Pos   (1U)

#define DBGMCU_APB1_FZ_DBG_TIM4_STOP   DBGMCU_APB1_FZ_DBG_TIM4_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_TIM4_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_TIM4_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_TIM4_STOP_Pos   (2U)

#define DBGMCU_APB1_FZ_DBG_TIM5_STOP   DBGMCU_APB1_FZ_DBG_TIM5_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_TIM5_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_TIM5_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_TIM5_STOP_Pos   (3U)

#define DBGMCU_APB1_FZ_DBG_WWDG_STOP   DBGMCU_APB1_FZ_DBG_WWDG_STOP_Msk

#define DBGMCU_APB1_FZ_DBG_WWDG_STOP_Msk   (0x1UL << DBGMCU_APB1_FZ_DBG_WWDG_STOP_Pos)

#define DBGMCU_APB1_FZ_DBG_WWDG_STOP_Pos   (11U)

#define DBGMCU_APB2_FZ_DBG_TIM10_STOP   DBGMCU_APB2_FZ_DBG_TIM10_STOP_Msk

#define DBGMCU_APB2_FZ_DBG_TIM10_STOP_Msk   (0x1UL << DBGMCU_APB2_FZ_DBG_TIM10_STOP_Pos)

#define DBGMCU_APB2_FZ_DBG_TIM10_STOP_Pos   (17U)

#define DBGMCU_APB2_FZ_DBG_TIM11_STOP   DBGMCU_APB2_FZ_DBG_TIM11_STOP_Msk

#define DBGMCU_APB2_FZ_DBG_TIM11_STOP_Msk   (0x1UL << DBGMCU_APB2_FZ_DBG_TIM11_STOP_Pos)

#define DBGMCU_APB2_FZ_DBG_TIM11_STOP_Pos   (18U)

#define DBGMCU_APB2_FZ_DBG_TIM1_STOP   DBGMCU_APB2_FZ_DBG_TIM1_STOP_Msk

#define DBGMCU_APB2_FZ_DBG_TIM1_STOP_Msk   (0x1UL << DBGMCU_APB2_FZ_DBG_TIM1_STOP_Pos)

#define DBGMCU_APB2_FZ_DBG_TIM1_STOP_Pos   (0U)

#define DBGMCU_APB2_FZ_DBG_TIM9_STOP   DBGMCU_APB2_FZ_DBG_TIM9_STOP_Msk

#define DBGMCU_APB2_FZ_DBG_TIM9_STOP_Msk   (0x1UL << DBGMCU_APB2_FZ_DBG_TIM9_STOP_Pos)

#define DBGMCU_APB2_FZ_DBG_TIM9_STOP_Pos   (16U)

#define DBGMCU_BASE   0xE0042000UL

#define DBGMCU_CR_DBG_SLEEP   DBGMCU_CR_DBG_SLEEP_Msk

#define DBGMCU_CR_DBG_SLEEP_Msk   (0x1UL << DBGMCU_CR_DBG_SLEEP_Pos)

#define DBGMCU_CR_DBG_SLEEP_Pos   (0U)

#define DBGMCU_CR_DBG_STANDBY   DBGMCU_CR_DBG_STANDBY_Msk

#define DBGMCU_CR_DBG_STANDBY_Msk   (0x1UL << DBGMCU_CR_DBG_STANDBY_Pos)

#define DBGMCU_CR_DBG_STANDBY_Pos   (2U)

#define DBGMCU_CR_DBG_STOP   DBGMCU_CR_DBG_STOP_Msk

#define DBGMCU_CR_DBG_STOP_Msk   (0x1UL << DBGMCU_CR_DBG_STOP_Pos)

#define DBGMCU_CR_DBG_STOP_Pos   (1U)

#define DBGMCU_CR_TRACE_IOEN   DBGMCU_CR_TRACE_IOEN_Msk

#define DBGMCU_CR_TRACE_IOEN_Msk   (0x1UL << DBGMCU_CR_TRACE_IOEN_Pos)

#define DBGMCU_CR_TRACE_IOEN_Pos   (5U)

#define DBGMCU_CR_TRACE_MODE   DBGMCU_CR_TRACE_MODE_Msk

#define DBGMCU_CR_TRACE_MODE_0   (0x1UL << DBGMCU_CR_TRACE_MODE_Pos)

#define DBGMCU_CR_TRACE_MODE_1   (0x2UL << DBGMCU_CR_TRACE_MODE_Pos)

#define DBGMCU_CR_TRACE_MODE_Msk   (0x3UL << DBGMCU_CR_TRACE_MODE_Pos)

#define DBGMCU_CR_TRACE_MODE_Pos   (6U)

#define DBGMCU_IDCODE_DEV_ID   DBGMCU_IDCODE_DEV_ID_Msk

#define DBGMCU_IDCODE_DEV_ID_Msk   (0xFFFUL << DBGMCU_IDCODE_DEV_ID_Pos)

#define DBGMCU_IDCODE_DEV_ID_Pos   (0U)

#define DBGMCU_IDCODE_REV_ID   DBGMCU_IDCODE_REV_ID_Msk

#define DBGMCU_IDCODE_REV_ID_Msk   (0xFFFFUL << DBGMCU_IDCODE_REV_ID_Pos)

#define DBGMCU_IDCODE_REV_ID_Pos   (16U)

#define DMA1   ((DMA_TypeDef *) DMA1_BASE)

#define DMA1_BASE   (AHB1PERIPH_BASE + 0x6000UL)

#define DMA1_Stream0   ((DMA_Stream_TypeDef *) DMA1_Stream0_BASE)

#define DMA1_Stream0_BASE   (DMA1_BASE + 0x010UL)

#define DMA1_Stream1   ((DMA_Stream_TypeDef *) DMA1_Stream1_BASE)

#define DMA1_Stream1_BASE   (DMA1_BASE + 0x028UL)

#define DMA1_Stream2   ((DMA_Stream_TypeDef *) DMA1_Stream2_BASE)

#define DMA1_Stream2_BASE   (DMA1_BASE + 0x040UL)

#define DMA1_Stream3   ((DMA_Stream_TypeDef *) DMA1_Stream3_BASE)

#define DMA1_Stream3_BASE   (DMA1_BASE + 0x058UL)

#define DMA1_Stream4   ((DMA_Stream_TypeDef *) DMA1_Stream4_BASE)

#define DMA1_Stream4_BASE   (DMA1_BASE + 0x070UL)

#define DMA1_Stream5   ((DMA_Stream_TypeDef *) DMA1_Stream5_BASE)

#define DMA1_Stream5_BASE   (DMA1_BASE + 0x088UL)

#define DMA1_Stream6   ((DMA_Stream_TypeDef *) DMA1_Stream6_BASE)

#define DMA1_Stream6_BASE   (DMA1_BASE + 0x0A0UL)

#define DMA1_Stream7   ((DMA_Stream_TypeDef *) DMA1_Stream7_BASE)

#define DMA1_Stream7_BASE   (DMA1_BASE + 0x0B8UL)

#define DMA2   ((DMA_TypeDef *) DMA2_BASE)

#define DMA2_BASE   (AHB1PERIPH_BASE + 0x6400UL)

#define DMA2_Stream0   ((DMA_Stream_TypeDef *) DMA2_Stream0_BASE)

#define DMA2_Stream0_BASE   (DMA2_BASE + 0x010UL)

#define DMA2_Stream1   ((DMA_Stream_TypeDef *) DMA2_Stream1_BASE)

#define DMA2_Stream1_BASE   (DMA2_BASE + 0x028UL)

#define DMA2_Stream2   ((DMA_Stream_TypeDef *) DMA2_Stream2_BASE)

#define DMA2_Stream2_BASE   (DMA2_BASE + 0x040UL)

#define DMA2_Stream3   ((DMA_Stream_TypeDef *) DMA2_Stream3_BASE)

#define DMA2_Stream3_BASE   (DMA2_BASE + 0x058UL)

#define DMA2_Stream4   ((DMA_Stream_TypeDef *) DMA2_Stream4_BASE)

#define DMA2_Stream4_BASE   (DMA2_BASE + 0x070UL)

#define DMA2_Stream5   ((DMA_Stream_TypeDef *) DMA2_Stream5_BASE)

#define DMA2_Stream5_BASE   (DMA2_BASE + 0x088UL)

#define DMA2_Stream6   ((DMA_Stream_TypeDef *) DMA2_Stream6_BASE)

#define DMA2_Stream6_BASE   (DMA2_BASE + 0x0A0UL)

#define DMA2_Stream7   ((DMA_Stream_TypeDef *) DMA2_Stream7_BASE)

#define DMA2_Stream7_BASE   (DMA2_BASE + 0x0B8UL)

#define DMA_HIFCR_CDMEIF4   DMA_HIFCR_CDMEIF4_Msk

#define DMA_HIFCR_CDMEIF4_Msk   (0x1UL << DMA_HIFCR_CDMEIF4_Pos)

#define DMA_HIFCR_CDMEIF4_Pos   (2U)

#define DMA_HIFCR_CDMEIF5   DMA_HIFCR_CDMEIF5_Msk

#define DMA_HIFCR_CDMEIF5_Msk   (0x1UL << DMA_HIFCR_CDMEIF5_Pos)

#define DMA_HIFCR_CDMEIF5_Pos   (8U)

#define DMA_HIFCR_CDMEIF6   DMA_HIFCR_CDMEIF6_Msk

#define DMA_HIFCR_CDMEIF6_Msk   (0x1UL << DMA_HIFCR_CDMEIF6_Pos)

#define DMA_HIFCR_CDMEIF6_Pos   (18U)

#define DMA_HIFCR_CDMEIF7   DMA_HIFCR_CDMEIF7_Msk

#define DMA_HIFCR_CDMEIF7_Msk   (0x1UL << DMA_HIFCR_CDMEIF7_Pos)

#define DMA_HIFCR_CDMEIF7_Pos   (24U)

#define DMA_HIFCR_CFEIF4   DMA_HIFCR_CFEIF4_Msk

#define DMA_HIFCR_CFEIF4_Msk   (0x1UL << DMA_HIFCR_CFEIF4_Pos)

#define DMA_HIFCR_CFEIF4_Pos   (0U)

#define DMA_HIFCR_CFEIF5   DMA_HIFCR_CFEIF5_Msk

#define DMA_HIFCR_CFEIF5_Msk   (0x1UL << DMA_HIFCR_CFEIF5_Pos)

#define DMA_HIFCR_CFEIF5_Pos   (6U)

#define DMA_HIFCR_CFEIF6   DMA_HIFCR_CFEIF6_Msk

#define DMA_HIFCR_CFEIF6_Msk   (0x1UL << DMA_HIFCR_CFEIF6_Pos)

#define DMA_HIFCR_CFEIF6_Pos   (16U)

#define DMA_HIFCR_CFEIF7   DMA_HIFCR_CFEIF7_Msk

#define DMA_HIFCR_CFEIF7_Msk   (0x1UL << DMA_HIFCR_CFEIF7_Pos)

#define DMA_HIFCR_CFEIF7_Pos   (22U)

#define DMA_HIFCR_CHTIF4   DMA_HIFCR_CHTIF4_Msk

#define DMA_HIFCR_CHTIF4_Msk   (0x1UL << DMA_HIFCR_CHTIF4_Pos)

#define DMA_HIFCR_CHTIF4_Pos   (4U)

#define DMA_HIFCR_CHTIF5   DMA_HIFCR_CHTIF5_Msk

#define DMA_HIFCR_CHTIF5_Msk   (0x1UL << DMA_HIFCR_CHTIF5_Pos)

#define DMA_HIFCR_CHTIF5_Pos   (10U)

#define DMA_HIFCR_CHTIF6   DMA_HIFCR_CHTIF6_Msk

#define DMA_HIFCR_CHTIF6_Msk   (0x1UL << DMA_HIFCR_CHTIF6_Pos)

#define DMA_HIFCR_CHTIF6_Pos   (20U)

#define DMA_HIFCR_CHTIF7   DMA_HIFCR_CHTIF7_Msk

#define DMA_HIFCR_CHTIF7_Msk   (0x1UL << DMA_HIFCR_CHTIF7_Pos)

#define DMA_HIFCR_CHTIF7_Pos   (26U)

#define DMA_HIFCR_CTCIF4   DMA_HIFCR_CTCIF4_Msk

#define DMA_HIFCR_CTCIF4_Msk   (0x1UL << DMA_HIFCR_CTCIF4_Pos)

#define DMA_HIFCR_CTCIF4_Pos   (5U)

#define DMA_HIFCR_CTCIF5   DMA_HIFCR_CTCIF5_Msk

#define DMA_HIFCR_CTCIF5_Msk   (0x1UL << DMA_HIFCR_CTCIF5_Pos)

#define DMA_HIFCR_CTCIF5_Pos   (11U)

#define DMA_HIFCR_CTCIF6   DMA_HIFCR_CTCIF6_Msk

#define DMA_HIFCR_CTCIF6_Msk   (0x1UL << DMA_HIFCR_CTCIF6_Pos)

#define DMA_HIFCR_CTCIF6_Pos   (21U)

#define DMA_HIFCR_CTCIF7   DMA_HIFCR_CTCIF7_Msk

#define DMA_HIFCR_CTCIF7_Msk   (0x1UL << DMA_HIFCR_CTCIF7_Pos)

#define DMA_HIFCR_CTCIF7_Pos   (27U)

#define DMA_HIFCR_CTEIF4   DMA_HIFCR_CTEIF4_Msk

#define DMA_HIFCR_CTEIF4_Msk   (0x1UL << DMA_HIFCR_CTEIF4_Pos)

#define DMA_HIFCR_CTEIF4_Pos   (3U)

#define DMA_HIFCR_CTEIF5   DMA_HIFCR_CTEIF5_Msk

#define DMA_HIFCR_CTEIF5_Msk   (0x1UL << DMA_HIFCR_CTEIF5_Pos)

#define DMA_HIFCR_CTEIF5_Pos   (9U)

#define DMA_HIFCR_CTEIF6   DMA_HIFCR_CTEIF6_Msk

#define DMA_HIFCR_CTEIF6_Msk   (0x1UL << DMA_HIFCR_CTEIF6_Pos)

#define DMA_HIFCR_CTEIF6_Pos   (19U)

#define DMA_HIFCR_CTEIF7   DMA_HIFCR_CTEIF7_Msk

#define DMA_HIFCR_CTEIF7_Msk   (0x1UL << DMA_HIFCR_CTEIF7_Pos)

#define DMA_HIFCR_CTEIF7_Pos   (25U)

#define DMA_HISR_DMEIF4   DMA_HISR_DMEIF4_Msk

#define DMA_HISR_DMEIF4_Msk   (0x1UL << DMA_HISR_DMEIF4_Pos)

#define DMA_HISR_DMEIF4_Pos   (2U)

#define DMA_HISR_DMEIF5   DMA_HISR_DMEIF5_Msk

#define DMA_HISR_DMEIF5_Msk   (0x1UL << DMA_HISR_DMEIF5_Pos)

#define DMA_HISR_DMEIF5_Pos   (8U)

#define DMA_HISR_DMEIF6   DMA_HISR_DMEIF6_Msk

#define DMA_HISR_DMEIF6_Msk   (0x1UL << DMA_HISR_DMEIF6_Pos)

#define DMA_HISR_DMEIF6_Pos   (18U)

#define DMA_HISR_DMEIF7   DMA_HISR_DMEIF7_Msk

#define DMA_HISR_DMEIF7_Msk   (0x1UL << DMA_HISR_DMEIF7_Pos)

#define DMA_HISR_DMEIF7_Pos   (24U)

#define DMA_HISR_FEIF4   DMA_HISR_FEIF4_Msk

#define DMA_HISR_FEIF4_Msk   (0x1UL << DMA_HISR_FEIF4_Pos)

#define DMA_HISR_FEIF4_Pos   (0U)

#define DMA_HISR_FEIF5   DMA_HISR_FEIF5_Msk

#define DMA_HISR_FEIF5_Msk   (0x1UL << DMA_HISR_FEIF5_Pos)

#define DMA_HISR_FEIF5_Pos   (6U)

#define DMA_HISR_FEIF6   DMA_HISR_FEIF6_Msk

#define DMA_HISR_FEIF6_Msk   (0x1UL << DMA_HISR_FEIF6_Pos)

#define DMA_HISR_FEIF6_Pos   (16U)

#define DMA_HISR_FEIF7   DMA_HISR_FEIF7_Msk

#define DMA_HISR_FEIF7_Msk   (0x1UL << DMA_HISR_FEIF7_Pos)

#define DMA_HISR_FEIF7_Pos   (22U)

#define DMA_HISR_HTIF4   DMA_HISR_HTIF4_Msk

#define DMA_HISR_HTIF4_Msk   (0x1UL << DMA_HISR_HTIF4_Pos)

#define DMA_HISR_HTIF4_Pos   (4U)

#define DMA_HISR_HTIF5   DMA_HISR_HTIF5_Msk

#define DMA_HISR_HTIF5_Msk   (0x1UL << DMA_HISR_HTIF5_Pos)

#define DMA_HISR_HTIF5_Pos   (10U)

#define DMA_HISR_HTIF6   DMA_HISR_HTIF6_Msk

#define DMA_HISR_HTIF6_Msk   (0x1UL << DMA_HISR_HTIF6_Pos)

#define DMA_HISR_HTIF6_Pos   (20U)

#define DMA_HISR_HTIF7   DMA_HISR_HTIF7_Msk

#define DMA_HISR_HTIF7_Msk   (0x1UL << DMA_HISR_HTIF7_Pos)

#define DMA_HISR_HTIF7_Pos   (26U)

#define DMA_HISR_TCIF4   DMA_HISR_TCIF4_Msk

#define DMA_HISR_TCIF4_Msk   (0x1UL << DMA_HISR_TCIF4_Pos)

#define DMA_HISR_TCIF4_Pos   (5U)

#define DMA_HISR_TCIF5   DMA_HISR_TCIF5_Msk

#define DMA_HISR_TCIF5_Msk   (0x1UL << DMA_HISR_TCIF5_Pos)

#define DMA_HISR_TCIF5_Pos   (11U)

#define DMA_HISR_TCIF6   DMA_HISR_TCIF6_Msk

#define DMA_HISR_TCIF6_Msk   (0x1UL << DMA_HISR_TCIF6_Pos)

#define DMA_HISR_TCIF6_Pos   (21U)

#define DMA_HISR_TCIF7   DMA_HISR_TCIF7_Msk

#define DMA_HISR_TCIF7_Msk   (0x1UL << DMA_HISR_TCIF7_Pos)

#define DMA_HISR_TCIF7_Pos   (27U)

#define DMA_HISR_TEIF4   DMA_HISR_TEIF4_Msk

#define DMA_HISR_TEIF4_Msk   (0x1UL << DMA_HISR_TEIF4_Pos)

#define DMA_HISR_TEIF4_Pos   (3U)

#define DMA_HISR_TEIF5   DMA_HISR_TEIF5_Msk

#define DMA_HISR_TEIF5_Msk   (0x1UL << DMA_HISR_TEIF5_Pos)

#define DMA_HISR_TEIF5_Pos   (9U)

#define DMA_HISR_TEIF6   DMA_HISR_TEIF6_Msk

#define DMA_HISR_TEIF6_Msk   (0x1UL << DMA_HISR_TEIF6_Pos)

#define DMA_HISR_TEIF6_Pos   (19U)

#define DMA_HISR_TEIF7   DMA_HISR_TEIF7_Msk

#define DMA_HISR_TEIF7_Msk   (0x1UL << DMA_HISR_TEIF7_Pos)

#define DMA_HISR_TEIF7_Pos   (25U)

#define DMA_LIFCR_CDMEIF0   DMA_LIFCR_CDMEIF0_Msk

#define DMA_LIFCR_CDMEIF0_Msk   (0x1UL << DMA_LIFCR_CDMEIF0_Pos)

#define DMA_LIFCR_CDMEIF0_Pos   (2U)

#define DMA_LIFCR_CDMEIF1   DMA_LIFCR_CDMEIF1_Msk

#define DMA_LIFCR_CDMEIF1_Msk   (0x1UL << DMA_LIFCR_CDMEIF1_Pos)

#define DMA_LIFCR_CDMEIF1_Pos   (8U)

#define DMA_LIFCR_CDMEIF2   DMA_LIFCR_CDMEIF2_Msk

#define DMA_LIFCR_CDMEIF2_Msk   (0x1UL << DMA_LIFCR_CDMEIF2_Pos)

#define DMA_LIFCR_CDMEIF2_Pos   (18U)

#define DMA_LIFCR_CDMEIF3   DMA_LIFCR_CDMEIF3_Msk

#define DMA_LIFCR_CDMEIF3_Msk   (0x1UL << DMA_LIFCR_CDMEIF3_Pos)

#define DMA_LIFCR_CDMEIF3_Pos   (24U)

#define DMA_LIFCR_CFEIF0   DMA_LIFCR_CFEIF0_Msk

#define DMA_LIFCR_CFEIF0_Msk   (0x1UL << DMA_LIFCR_CFEIF0_Pos)

#define DMA_LIFCR_CFEIF0_Pos   (0U)

#define DMA_LIFCR_CFEIF1   DMA_LIFCR_CFEIF1_Msk

#define DMA_LIFCR_CFEIF1_Msk   (0x1UL << DMA_LIFCR_CFEIF1_Pos)

#define DMA_LIFCR_CFEIF1_Pos   (6U)

#define DMA_LIFCR_CFEIF2   DMA_LIFCR_CFEIF2_Msk

#define DMA_LIFCR_CFEIF2_Msk   (0x1UL << DMA_LIFCR_CFEIF2_Pos)

#define DMA_LIFCR_CFEIF2_Pos   (16U)

#define DMA_LIFCR_CFEIF3   DMA_LIFCR_CFEIF3_Msk

#define DMA_LIFCR_CFEIF3_Msk   (0x1UL << DMA_LIFCR_CFEIF3_Pos)

#define DMA_LIFCR_CFEIF3_Pos   (22U)

#define DMA_LIFCR_CHTIF0   DMA_LIFCR_CHTIF0_Msk

#define DMA_LIFCR_CHTIF0_Msk   (0x1UL << DMA_LIFCR_CHTIF0_Pos)

#define DMA_LIFCR_CHTIF0_Pos   (4U)

#define DMA_LIFCR_CHTIF1   DMA_LIFCR_CHTIF1_Msk

#define DMA_LIFCR_CHTIF1_Msk   (0x1UL << DMA_LIFCR_CHTIF1_Pos)

#define DMA_LIFCR_CHTIF1_Pos   (10U)

#define DMA_LIFCR_CHTIF2   DMA_LIFCR_CHTIF2_Msk

#define DMA_LIFCR_CHTIF2_Msk   (0x1UL << DMA_LIFCR_CHTIF2_Pos)

#define DMA_LIFCR_CHTIF2_Pos   (20U)

#define DMA_LIFCR_CHTIF3   DMA_LIFCR_CHTIF3_Msk

#define DMA_LIFCR_CHTIF3_Msk   (0x1UL << DMA_LIFCR_CHTIF3_Pos)

#define DMA_LIFCR_CHTIF3_Pos   (26U)

#define DMA_LIFCR_CTCIF0   DMA_LIFCR_CTCIF0_Msk

#define DMA_LIFCR_CTCIF0_Msk   (0x1UL << DMA_LIFCR_CTCIF0_Pos)

#define DMA_LIFCR_CTCIF0_Pos   (5U)

#define DMA_LIFCR_CTCIF1   DMA_LIFCR_CTCIF1_Msk

#define DMA_LIFCR_CTCIF1_Msk   (0x1UL << DMA_LIFCR_CTCIF1_Pos)

#define DMA_LIFCR_CTCIF1_Pos   (11U)

#define DMA_LIFCR_CTCIF2   DMA_LIFCR_CTCIF2_Msk

#define DMA_LIFCR_CTCIF2_Msk   (0x1UL << DMA_LIFCR_CTCIF2_Pos)

#define DMA_LIFCR_CTCIF2_Pos   (21U)

#define DMA_LIFCR_CTCIF3   DMA_LIFCR_CTCIF3_Msk

#define DMA_LIFCR_CTCIF3_Msk   (0x1UL << DMA_LIFCR_CTCIF3_Pos)

#define DMA_LIFCR_CTCIF3_Pos   (27U)

#define DMA_LIFCR_CTEIF0   DMA_LIFCR_CTEIF0_Msk

#define DMA_LIFCR_CTEIF0_Msk   (0x1UL << DMA_LIFCR_CTEIF0_Pos)

#define DMA_LIFCR_CTEIF0_Pos   (3U)

#define DMA_LIFCR_CTEIF1   DMA_LIFCR_CTEIF1_Msk

#define DMA_LIFCR_CTEIF1_Msk   (0x1UL << DMA_LIFCR_CTEIF1_Pos)

#define DMA_LIFCR_CTEIF1_Pos   (9U)

#define DMA_LIFCR_CTEIF2   DMA_LIFCR_CTEIF2_Msk

#define DMA_LIFCR_CTEIF2_Msk   (0x1UL << DMA_LIFCR_CTEIF2_Pos)

#define DMA_LIFCR_CTEIF2_Pos   (19U)

#define DMA_LIFCR_CTEIF3   DMA_LIFCR_CTEIF3_Msk

#define DMA_LIFCR_CTEIF3_Msk   (0x1UL << DMA_LIFCR_CTEIF3_Pos)

#define DMA_LIFCR_CTEIF3_Pos   (25U)

#define DMA_LISR_DMEIF0   DMA_LISR_DMEIF0_Msk

#define DMA_LISR_DMEIF0_Msk   (0x1UL << DMA_LISR_DMEIF0_Pos)

#define DMA_LISR_DMEIF0_Pos   (2U)

#define DMA_LISR_DMEIF1   DMA_LISR_DMEIF1_Msk

#define DMA_LISR_DMEIF1_Msk   (0x1UL << DMA_LISR_DMEIF1_Pos)

#define DMA_LISR_DMEIF1_Pos   (8U)

#define DMA_LISR_DMEIF2   DMA_LISR_DMEIF2_Msk

#define DMA_LISR_DMEIF2_Msk   (0x1UL << DMA_LISR_DMEIF2_Pos)

#define DMA_LISR_DMEIF2_Pos   (18U)

#define DMA_LISR_DMEIF3   DMA_LISR_DMEIF3_Msk

#define DMA_LISR_DMEIF3_Msk   (0x1UL << DMA_LISR_DMEIF3_Pos)

#define DMA_LISR_DMEIF3_Pos   (24U)

#define DMA_LISR_FEIF0   DMA_LISR_FEIF0_Msk

#define DMA_LISR_FEIF0_Msk   (0x1UL << DMA_LISR_FEIF0_Pos)

#define DMA_LISR_FEIF0_Pos   (0U)

#define DMA_LISR_FEIF1   DMA_LISR_FEIF1_Msk

#define DMA_LISR_FEIF1_Msk   (0x1UL << DMA_LISR_FEIF1_Pos)

#define DMA_LISR_FEIF1_Pos   (6U)

#define DMA_LISR_FEIF2   DMA_LISR_FEIF2_Msk

#define DMA_LISR_FEIF2_Msk   (0x1UL << DMA_LISR_FEIF2_Pos)

#define DMA_LISR_FEIF2_Pos   (16U)

#define DMA_LISR_FEIF3   DMA_LISR_FEIF3_Msk

#define DMA_LISR_FEIF3_Msk   (0x1UL << DMA_LISR_FEIF3_Pos)

#define DMA_LISR_FEIF3_Pos   (22U)

#define DMA_LISR_HTIF0   DMA_LISR_HTIF0_Msk

#define DMA_LISR_HTIF0_Msk   (0x1UL << DMA_LISR_HTIF0_Pos)

#define DMA_LISR_HTIF0_Pos   (4U)

#define DMA_LISR_HTIF1   DMA_LISR_HTIF1_Msk

#define DMA_LISR_HTIF1_Msk   (0x1UL << DMA_LISR_HTIF1_Pos)

#define DMA_LISR_HTIF1_Pos   (10U)

#define DMA_LISR_HTIF2   DMA_LISR_HTIF2_Msk

#define DMA_LISR_HTIF2_Msk   (0x1UL << DMA_LISR_HTIF2_Pos)

#define DMA_LISR_HTIF2_Pos   (20U)

#define DMA_LISR_HTIF3   DMA_LISR_HTIF3_Msk

#define DMA_LISR_HTIF3_Msk   (0x1UL << DMA_LISR_HTIF3_Pos)

#define DMA_LISR_HTIF3_Pos   (26U)

#define DMA_LISR_TCIF0   DMA_LISR_TCIF0_Msk

#define DMA_LISR_TCIF0_Msk   (0x1UL << DMA_LISR_TCIF0_Pos)

#define DMA_LISR_TCIF0_Pos   (5U)

#define DMA_LISR_TCIF1   DMA_LISR_TCIF1_Msk

#define DMA_LISR_TCIF1_Msk   (0x1UL << DMA_LISR_TCIF1_Pos)

#define DMA_LISR_TCIF1_Pos   (11U)

#define DMA_LISR_TCIF2   DMA_LISR_TCIF2_Msk

#define DMA_LISR_TCIF2_Msk   (0x1UL << DMA_LISR_TCIF2_Pos)

#define DMA_LISR_TCIF2_Pos   (21U)

#define DMA_LISR_TCIF3   DMA_LISR_TCIF3_Msk

#define DMA_LISR_TCIF3_Msk   (0x1UL << DMA_LISR_TCIF3_Pos)

#define DMA_LISR_TCIF3_Pos   (27U)

#define DMA_LISR_TEIF0   DMA_LISR_TEIF0_Msk

#define DMA_LISR_TEIF0_Msk   (0x1UL << DMA_LISR_TEIF0_Pos)

#define DMA_LISR_TEIF0_Pos   (3U)

#define DMA_LISR_TEIF1   DMA_LISR_TEIF1_Msk

#define DMA_LISR_TEIF1_Msk   (0x1UL << DMA_LISR_TEIF1_Pos)

#define DMA_LISR_TEIF1_Pos   (9U)

#define DMA_LISR_TEIF2   DMA_LISR_TEIF2_Msk

#define DMA_LISR_TEIF2_Msk   (0x1UL << DMA_LISR_TEIF2_Pos)

#define DMA_LISR_TEIF2_Pos   (19U)

#define DMA_LISR_TEIF3   DMA_LISR_TEIF3_Msk

#define DMA_LISR_TEIF3_Msk   (0x1UL << DMA_LISR_TEIF3_Pos)

#define DMA_LISR_TEIF3_Pos   (25U)

#define DMA_SxCR_ACK   DMA_SxCR_ACK_Msk

#define DMA_SxCR_ACK_Msk   (0x1UL << DMA_SxCR_ACK_Pos)

#define DMA_SxCR_ACK_Pos   (20U)

#define DMA_SxCR_CHSEL   DMA_SxCR_CHSEL_Msk

#define DMA_SxCR_CHSEL_0   0x02000000U

#define DMA_SxCR_CHSEL_1   0x04000000U

#define DMA_SxCR_CHSEL_2   0x08000000U

#define DMA_SxCR_CHSEL_Msk   (0x7UL << DMA_SxCR_CHSEL_Pos)

#define DMA_SxCR_CHSEL_Pos   (25U)

#define DMA_SxCR_CIRC   DMA_SxCR_CIRC_Msk

#define DMA_SxCR_CIRC_Msk   (0x1UL << DMA_SxCR_CIRC_Pos)

#define DMA_SxCR_CIRC_Pos   (8U)

#define DMA_SxCR_CT   DMA_SxCR_CT_Msk

#define DMA_SxCR_CT_Msk   (0x1UL << DMA_SxCR_CT_Pos)

#define DMA_SxCR_CT_Pos   (19U)

#define DMA_SxCR_DBM   DMA_SxCR_DBM_Msk

#define DMA_SxCR_DBM_Msk   (0x1UL << DMA_SxCR_DBM_Pos)

#define DMA_SxCR_DBM_Pos   (18U)

#define DMA_SxCR_DIR   DMA_SxCR_DIR_Msk

#define DMA_SxCR_DIR_0   (0x1UL << DMA_SxCR_DIR_Pos)

#define DMA_SxCR_DIR_1   (0x2UL << DMA_SxCR_DIR_Pos)

#define DMA_SxCR_DIR_Msk   (0x3UL << DMA_SxCR_DIR_Pos)

#define DMA_SxCR_DIR_Pos   (6U)

#define DMA_SxCR_DMEIE   DMA_SxCR_DMEIE_Msk

#define DMA_SxCR_DMEIE_Msk   (0x1UL << DMA_SxCR_DMEIE_Pos)

#define DMA_SxCR_DMEIE_Pos   (1U)

#define DMA_SxCR_EN   DMA_SxCR_EN_Msk

#define DMA_SxCR_EN_Msk   (0x1UL << DMA_SxCR_EN_Pos)

#define DMA_SxCR_EN_Pos   (0U)

#define DMA_SxCR_HTIE   DMA_SxCR_HTIE_Msk

#define DMA_SxCR_HTIE_Msk   (0x1UL << DMA_SxCR_HTIE_Pos)

#define DMA_SxCR_HTIE_Pos   (3U)

#define DMA_SxCR_MBURST   DMA_SxCR_MBURST_Msk

#define DMA_SxCR_MBURST_0   (0x1UL << DMA_SxCR_MBURST_Pos)

#define DMA_SxCR_MBURST_1   (0x2UL << DMA_SxCR_MBURST_Pos)

#define DMA_SxCR_MBURST_Msk   (0x3UL << DMA_SxCR_MBURST_Pos)

#define DMA_SxCR_MBURST_Pos   (23U)

#define DMA_SxCR_MINC   DMA_SxCR_MINC_Msk

#define DMA_SxCR_MINC_Msk   (0x1UL << DMA_SxCR_MINC_Pos)

#define DMA_SxCR_MINC_Pos   (10U)

#define DMA_SxCR_MSIZE   DMA_SxCR_MSIZE_Msk

#define DMA_SxCR_MSIZE_0   (0x1UL << DMA_SxCR_MSIZE_Pos)

#define DMA_SxCR_MSIZE_1   (0x2UL << DMA_SxCR_MSIZE_Pos)

#define DMA_SxCR_MSIZE_Msk   (0x3UL << DMA_SxCR_MSIZE_Pos)

#define DMA_SxCR_MSIZE_Pos   (13U)

#define DMA_SxCR_PBURST   DMA_SxCR_PBURST_Msk

#define DMA_SxCR_PBURST_0   (0x1UL << DMA_SxCR_PBURST_Pos)

#define DMA_SxCR_PBURST_1   (0x2UL << DMA_SxCR_PBURST_Pos)

#define DMA_SxCR_PBURST_Msk   (0x3UL << DMA_SxCR_PBURST_Pos)

#define DMA_SxCR_PBURST_Pos   (21U)

#define DMA_SxCR_PFCTRL   DMA_SxCR_PFCTRL_Msk

#define DMA_SxCR_PFCTRL_Msk   (0x1UL << DMA_SxCR_PFCTRL_Pos)

#define DMA_SxCR_PFCTRL_Pos   (5U)

#define DMA_SxCR_PINC   DMA_SxCR_PINC_Msk

#define DMA_SxCR_PINC_Msk   (0x1UL << DMA_SxCR_PINC_Pos)

#define DMA_SxCR_PINC_Pos   (9U)

#define DMA_SxCR_PINCOS   DMA_SxCR_PINCOS_Msk

#define DMA_SxCR_PINCOS_Msk   (0x1UL << DMA_SxCR_PINCOS_Pos)

#define DMA_SxCR_PINCOS_Pos   (15U)

#define DMA_SxCR_PL   DMA_SxCR_PL_Msk

#define DMA_SxCR_PL_0   (0x1UL << DMA_SxCR_PL_Pos)

#define DMA_SxCR_PL_1   (0x2UL << DMA_SxCR_PL_Pos)

#define DMA_SxCR_PL_Msk   (0x3UL << DMA_SxCR_PL_Pos)

#define DMA_SxCR_PL_Pos   (16U)

#define DMA_SxCR_PSIZE   DMA_SxCR_PSIZE_Msk

#define DMA_SxCR_PSIZE_0   (0x1UL << DMA_SxCR_PSIZE_Pos)

#define DMA_SxCR_PSIZE_1   (0x2UL << DMA_SxCR_PSIZE_Pos)

#define DMA_SxCR_PSIZE_Msk   (0x3UL << DMA_SxCR_PSIZE_Pos)

#define DMA_SxCR_PSIZE_Pos   (11U)

#define DMA_SxCR_TCIE   DMA_SxCR_TCIE_Msk

#define DMA_SxCR_TCIE_Msk   (0x1UL << DMA_SxCR_TCIE_Pos)

#define DMA_SxCR_TCIE_Pos   (4U)

#define DMA_SxCR_TEIE   DMA_SxCR_TEIE_Msk

#define DMA_SxCR_TEIE_Msk   (0x1UL << DMA_SxCR_TEIE_Pos)

#define DMA_SxCR_TEIE_Pos   (2U)

#define DMA_SxFCR_DMDIS   DMA_SxFCR_DMDIS_Msk

#define DMA_SxFCR_DMDIS_Msk   (0x1UL << DMA_SxFCR_DMDIS_Pos)

#define DMA_SxFCR_DMDIS_Pos   (2U)

#define DMA_SxFCR_FEIE   DMA_SxFCR_FEIE_Msk

#define DMA_SxFCR_FEIE_Msk   (0x1UL << DMA_SxFCR_FEIE_Pos)

#define DMA_SxFCR_FEIE_Pos   (7U)

#define DMA_SxFCR_FS   DMA_SxFCR_FS_Msk

#define DMA_SxFCR_FS_0   (0x1UL << DMA_SxFCR_FS_Pos)

#define DMA_SxFCR_FS_1   (0x2UL << DMA_SxFCR_FS_Pos)

#define DMA_SxFCR_FS_2   (0x4UL << DMA_SxFCR_FS_Pos)

#define DMA_SxFCR_FS_Msk   (0x7UL << DMA_SxFCR_FS_Pos)

#define DMA_SxFCR_FS_Pos   (3U)

#define DMA_SxFCR_FTH   DMA_SxFCR_FTH_Msk

#define DMA_SxFCR_FTH_0   (0x1UL << DMA_SxFCR_FTH_Pos)

#define DMA_SxFCR_FTH_1   (0x2UL << DMA_SxFCR_FTH_Pos)

#define DMA_SxFCR_FTH_Msk   (0x3UL << DMA_SxFCR_FTH_Pos)

#define DMA_SxFCR_FTH_Pos   (0U)

#define DMA_SxM0AR_M0A   DMA_SxM0AR_M0A_Msk

#define DMA_SxM0AR_M0A_Msk   (0xFFFFFFFFUL << DMA_SxM0AR_M0A_Pos)

#define DMA_SxM0AR_M0A_Pos   (0U)

#define DMA_SxM1AR_M1A   DMA_SxM1AR_M1A_Msk

#define DMA_SxM1AR_M1A_Msk   (0xFFFFFFFFUL << DMA_SxM1AR_M1A_Pos)

#define DMA_SxM1AR_M1A_Pos   (0U)

#define DMA_SxNDT   DMA_SxNDT_Msk

#define DMA_SxNDT_0   (0x0001UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_1   (0x0002UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_10   (0x0400UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_11   (0x0800UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_12   (0x1000UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_13   (0x2000UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_14   (0x4000UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_15   (0x8000UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_2   (0x0004UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_3   (0x0008UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_4   (0x0010UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_5   (0x0020UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_6   (0x0040UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_7   (0x0080UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_8   (0x0100UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_9   (0x0200UL << DMA_SxNDT_Pos)

#define DMA_SxNDT_Msk   (0xFFFFUL << DMA_SxNDT_Pos)

#define DMA_SxNDT_Pos   (0U)

#define DMA_SxPAR_PA   DMA_SxPAR_PA_Msk

#define DMA_SxPAR_PA_Msk   (0xFFFFFFFFUL << DMA_SxPAR_PA_Pos)

#define DMA_SxPAR_PA_Pos   (0U)

#define EXTI   ((EXTI_TypeDef *) EXTI_BASE)

#define EXTI_BASE   (APB2PERIPH_BASE + 0x3C00UL)

#define EXTI_EMR_EM0   EXTI_EMR_MR0

#define EXTI_EMR_EM1   EXTI_EMR_MR1

#define EXTI_EMR_EM10   EXTI_EMR_MR10

#define EXTI_EMR_EM11   EXTI_EMR_MR11

#define EXTI_EMR_EM12   EXTI_EMR_MR12

#define EXTI_EMR_EM13   EXTI_EMR_MR13

#define EXTI_EMR_EM14   EXTI_EMR_MR14

#define EXTI_EMR_EM15   EXTI_EMR_MR15

#define EXTI_EMR_EM16   EXTI_EMR_MR16

#define EXTI_EMR_EM17   EXTI_EMR_MR17

#define EXTI_EMR_EM18   EXTI_EMR_MR18

#define EXTI_EMR_EM19   EXTI_EMR_MR19

#define EXTI_EMR_EM2   EXTI_EMR_MR2

#define EXTI_EMR_EM20   EXTI_EMR_MR20

#define EXTI_EMR_EM21   EXTI_EMR_MR21

#define EXTI_EMR_EM22   EXTI_EMR_MR22

#define EXTI_EMR_EM3   EXTI_EMR_MR3

#define EXTI_EMR_EM4   EXTI_EMR_MR4

#define EXTI_EMR_EM5   EXTI_EMR_MR5

#define EXTI_EMR_EM6   EXTI_EMR_MR6

#define EXTI_EMR_EM7   EXTI_EMR_MR7

#define EXTI_EMR_EM8   EXTI_EMR_MR8

#define EXTI_EMR_EM9   EXTI_EMR_MR9

#define EXTI_EMR_MR0   EXTI_EMR_MR0_Msk

#define EXTI_EMR_MR0_Msk   (0x1UL << EXTI_EMR_MR0_Pos)

#define EXTI_EMR_MR0_Pos   (0U)

#define EXTI_EMR_MR1   EXTI_EMR_MR1_Msk

#define EXTI_EMR_MR10   EXTI_EMR_MR10_Msk

#define EXTI_EMR_MR10_Msk   (0x1UL << EXTI_EMR_MR10_Pos)

#define EXTI_EMR_MR10_Pos   (10U)

#define EXTI_EMR_MR11   EXTI_EMR_MR11_Msk

#define EXTI_EMR_MR11_Msk   (0x1UL << EXTI_EMR_MR11_Pos)

#define EXTI_EMR_MR11_Pos   (11U)

#define EXTI_EMR_MR12   EXTI_EMR_MR12_Msk

#define EXTI_EMR_MR12_Msk   (0x1UL << EXTI_EMR_MR12_Pos)

#define EXTI_EMR_MR12_Pos   (12U)

#define EXTI_EMR_MR13   EXTI_EMR_MR13_Msk

#define EXTI_EMR_MR13_Msk   (0x1UL << EXTI_EMR_MR13_Pos)

#define EXTI_EMR_MR13_Pos   (13U)

#define EXTI_EMR_MR14   EXTI_EMR_MR14_Msk

#define EXTI_EMR_MR14_Msk   (0x1UL << EXTI_EMR_MR14_Pos)

#define EXTI_EMR_MR14_Pos   (14U)

#define EXTI_EMR_MR15   EXTI_EMR_MR15_Msk

#define EXTI_EMR_MR15_Msk   (0x1UL << EXTI_EMR_MR15_Pos)

#define EXTI_EMR_MR15_Pos   (15U)

#define EXTI_EMR_MR16   EXTI_EMR_MR16_Msk

#define EXTI_EMR_MR16_Msk   (0x1UL << EXTI_EMR_MR16_Pos)

#define EXTI_EMR_MR16_Pos   (16U)

#define EXTI_EMR_MR17   EXTI_EMR_MR17_Msk

#define EXTI_EMR_MR17_Msk   (0x1UL << EXTI_EMR_MR17_Pos)

#define EXTI_EMR_MR17_Pos   (17U)

#define EXTI_EMR_MR18   EXTI_EMR_MR18_Msk

#define EXTI_EMR_MR18_Msk   (0x1UL << EXTI_EMR_MR18_Pos)

#define EXTI_EMR_MR18_Pos   (18U)

#define EXTI_EMR_MR19   EXTI_EMR_MR19_Msk

#define EXTI_EMR_MR19_Msk   (0x1UL << EXTI_EMR_MR19_Pos)

#define EXTI_EMR_MR19_Pos   (19U)

#define EXTI_EMR_MR1_Msk   (0x1UL << EXTI_EMR_MR1_Pos)

#define EXTI_EMR_MR1_Pos   (1U)

#define EXTI_EMR_MR2   EXTI_EMR_MR2_Msk

#define EXTI_EMR_MR20   EXTI_EMR_MR20_Msk

#define EXTI_EMR_MR20_Msk   (0x1UL << EXTI_EMR_MR20_Pos)

#define EXTI_EMR_MR20_Pos   (20U)

#define EXTI_EMR_MR21   EXTI_EMR_MR21_Msk

#define EXTI_EMR_MR21_Msk   (0x1UL << EXTI_EMR_MR21_Pos)

#define EXTI_EMR_MR21_Pos   (21U)

#define EXTI_EMR_MR22   EXTI_EMR_MR22_Msk

#define EXTI_EMR_MR22_Msk   (0x1UL << EXTI_EMR_MR22_Pos)

#define EXTI_EMR_MR22_Pos   (22U)

#define EXTI_EMR_MR2_Msk   (0x1UL << EXTI_EMR_MR2_Pos)

#define EXTI_EMR_MR2_Pos   (2U)

#define EXTI_EMR_MR3   EXTI_EMR_MR3_Msk

#define EXTI_EMR_MR3_Msk   (0x1UL << EXTI_EMR_MR3_Pos)

#define EXTI_EMR_MR3_Pos   (3U)

#define EXTI_EMR_MR4   EXTI_EMR_MR4_Msk

#define EXTI_EMR_MR4_Msk   (0x1UL << EXTI_EMR_MR4_Pos)

#define EXTI_EMR_MR4_Pos   (4U)

#define EXTI_EMR_MR5   EXTI_EMR_MR5_Msk

#define EXTI_EMR_MR5_Msk   (0x1UL << EXTI_EMR_MR5_Pos)

#define EXTI_EMR_MR5_Pos   (5U)

#define EXTI_EMR_MR6   EXTI_EMR_MR6_Msk

#define EXTI_EMR_MR6_Msk   (0x1UL << EXTI_EMR_MR6_Pos)

#define EXTI_EMR_MR6_Pos   (6U)

#define EXTI_EMR_MR7   EXTI_EMR_MR7_Msk

#define EXTI_EMR_MR7_Msk   (0x1UL << EXTI_EMR_MR7_Pos)

#define EXTI_EMR_MR7_Pos   (7U)

#define EXTI_EMR_MR8   EXTI_EMR_MR8_Msk

#define EXTI_EMR_MR8_Msk   (0x1UL << EXTI_EMR_MR8_Pos)

#define EXTI_EMR_MR8_Pos   (8U)

#define EXTI_EMR_MR9   EXTI_EMR_MR9_Msk

#define EXTI_EMR_MR9_Msk   (0x1UL << EXTI_EMR_MR9_Pos)

#define EXTI_EMR_MR9_Pos   (9U)

#define EXTI_FTSR_TR0   EXTI_FTSR_TR0_Msk

#define EXTI_FTSR_TR0_Msk   (0x1UL << EXTI_FTSR_TR0_Pos)

#define EXTI_FTSR_TR0_Pos   (0U)

#define EXTI_FTSR_TR1   EXTI_FTSR_TR1_Msk

#define EXTI_FTSR_TR10   EXTI_FTSR_TR10_Msk

#define EXTI_FTSR_TR10_Msk   (0x1UL << EXTI_FTSR_TR10_Pos)

#define EXTI_FTSR_TR10_Pos   (10U)

#define EXTI_FTSR_TR11   EXTI_FTSR_TR11_Msk

#define EXTI_FTSR_TR11_Msk   (0x1UL << EXTI_FTSR_TR11_Pos)

#define EXTI_FTSR_TR11_Pos   (11U)

#define EXTI_FTSR_TR12   EXTI_FTSR_TR12_Msk

#define EXTI_FTSR_TR12_Msk   (0x1UL << EXTI_FTSR_TR12_Pos)

#define EXTI_FTSR_TR12_Pos   (12U)

#define EXTI_FTSR_TR13   EXTI_FTSR_TR13_Msk

#define EXTI_FTSR_TR13_Msk   (0x1UL << EXTI_FTSR_TR13_Pos)

#define EXTI_FTSR_TR13_Pos   (13U)

#define EXTI_FTSR_TR14   EXTI_FTSR_TR14_Msk

#define EXTI_FTSR_TR14_Msk   (0x1UL << EXTI_FTSR_TR14_Pos)

#define EXTI_FTSR_TR14_Pos   (14U)

#define EXTI_FTSR_TR15   EXTI_FTSR_TR15_Msk

#define EXTI_FTSR_TR15_Msk   (0x1UL << EXTI_FTSR_TR15_Pos)

#define EXTI_FTSR_TR15_Pos   (15U)

#define EXTI_FTSR_TR16   EXTI_FTSR_TR16_Msk

#define EXTI_FTSR_TR16_Msk   (0x1UL << EXTI_FTSR_TR16_Pos)

#define EXTI_FTSR_TR16_Pos   (16U)

#define EXTI_FTSR_TR17   EXTI_FTSR_TR17_Msk

#define EXTI_FTSR_TR17_Msk   (0x1UL << EXTI_FTSR_TR17_Pos)

#define EXTI_FTSR_TR17_Pos   (17U)

#define EXTI_FTSR_TR18   EXTI_FTSR_TR18_Msk

#define EXTI_FTSR_TR18_Msk   (0x1UL << EXTI_FTSR_TR18_Pos)

#define EXTI_FTSR_TR18_Pos   (18U)

#define EXTI_FTSR_TR19   EXTI_FTSR_TR19_Msk

#define EXTI_FTSR_TR19_Msk   (0x1UL << EXTI_FTSR_TR19_Pos)

#define EXTI_FTSR_TR19_Pos   (19U)

#define EXTI_FTSR_TR1_Msk   (0x1UL << EXTI_FTSR_TR1_Pos)

#define EXTI_FTSR_TR1_Pos   (1U)

#define EXTI_FTSR_TR2   EXTI_FTSR_TR2_Msk

#define EXTI_FTSR_TR20   EXTI_FTSR_TR20_Msk

#define EXTI_FTSR_TR20_Msk   (0x1UL << EXTI_FTSR_TR20_Pos)

#define EXTI_FTSR_TR20_Pos   (20U)

#define EXTI_FTSR_TR21   EXTI_FTSR_TR21_Msk

#define EXTI_FTSR_TR21_Msk   (0x1UL << EXTI_FTSR_TR21_Pos)

#define EXTI_FTSR_TR21_Pos   (21U)

#define EXTI_FTSR_TR22   EXTI_FTSR_TR22_Msk

#define EXTI_FTSR_TR22_Msk   (0x1UL << EXTI_FTSR_TR22_Pos)

#define EXTI_FTSR_TR22_Pos   (22U)

#define EXTI_FTSR_TR2_Msk   (0x1UL << EXTI_FTSR_TR2_Pos)

#define EXTI_FTSR_TR2_Pos   (2U)

#define EXTI_FTSR_TR3   EXTI_FTSR_TR3_Msk

#define EXTI_FTSR_TR3_Msk   (0x1UL << EXTI_FTSR_TR3_Pos)

#define EXTI_FTSR_TR3_Pos   (3U)

#define EXTI_FTSR_TR4   EXTI_FTSR_TR4_Msk

#define EXTI_FTSR_TR4_Msk   (0x1UL << EXTI_FTSR_TR4_Pos)

#define EXTI_FTSR_TR4_Pos   (4U)

#define EXTI_FTSR_TR5   EXTI_FTSR_TR5_Msk

#define EXTI_FTSR_TR5_Msk   (0x1UL << EXTI_FTSR_TR5_Pos)

#define EXTI_FTSR_TR5_Pos   (5U)

#define EXTI_FTSR_TR6   EXTI_FTSR_TR6_Msk

#define EXTI_FTSR_TR6_Msk   (0x1UL << EXTI_FTSR_TR6_Pos)

#define EXTI_FTSR_TR6_Pos   (6U)

#define EXTI_FTSR_TR7   EXTI_FTSR_TR7_Msk

#define EXTI_FTSR_TR7_Msk   (0x1UL << EXTI_FTSR_TR7_Pos)

#define EXTI_FTSR_TR7_Pos   (7U)

#define EXTI_FTSR_TR8   EXTI_FTSR_TR8_Msk

#define EXTI_FTSR_TR8_Msk   (0x1UL << EXTI_FTSR_TR8_Pos)

#define EXTI_FTSR_TR8_Pos   (8U)

#define EXTI_FTSR_TR9   EXTI_FTSR_TR9_Msk

#define EXTI_FTSR_TR9_Msk   (0x1UL << EXTI_FTSR_TR9_Pos)

#define EXTI_FTSR_TR9_Pos   (9U)

#define EXTI_IMR_IM   EXTI_IMR_IM_Msk

#define EXTI_IMR_IM0   EXTI_IMR_MR0

#define EXTI_IMR_IM1   EXTI_IMR_MR1

#define EXTI_IMR_IM10   EXTI_IMR_MR10

#define EXTI_IMR_IM11   EXTI_IMR_MR11

#define EXTI_IMR_IM12   EXTI_IMR_MR12

#define EXTI_IMR_IM13   EXTI_IMR_MR13

#define EXTI_IMR_IM14   EXTI_IMR_MR14

#define EXTI_IMR_IM15   EXTI_IMR_MR15

#define EXTI_IMR_IM16   EXTI_IMR_MR16

#define EXTI_IMR_IM17   EXTI_IMR_MR17

#define EXTI_IMR_IM18   EXTI_IMR_MR18

#define EXTI_IMR_IM19   EXTI_IMR_MR19

#define EXTI_IMR_IM2   EXTI_IMR_MR2

#define EXTI_IMR_IM20   EXTI_IMR_MR20

#define EXTI_IMR_IM21   EXTI_IMR_MR21

#define EXTI_IMR_IM22   EXTI_IMR_MR22

#define EXTI_IMR_IM3   EXTI_IMR_MR3

#define EXTI_IMR_IM4   EXTI_IMR_MR4

#define EXTI_IMR_IM5   EXTI_IMR_MR5

#define EXTI_IMR_IM6   EXTI_IMR_MR6

#define EXTI_IMR_IM7   EXTI_IMR_MR7

#define EXTI_IMR_IM8   EXTI_IMR_MR8

#define EXTI_IMR_IM9   EXTI_IMR_MR9

#define EXTI_IMR_IM_Msk   (0x7FFFFFUL << EXTI_IMR_IM_Pos)

#define EXTI_IMR_IM_Pos   (0U)

#define EXTI_IMR_MR0   EXTI_IMR_MR0_Msk

#define EXTI_IMR_MR0_Msk   (0x1UL << EXTI_IMR_MR0_Pos)

#define EXTI_IMR_MR0_Pos   (0U)

#define EXTI_IMR_MR1   EXTI_IMR_MR1_Msk

#define EXTI_IMR_MR10   EXTI_IMR_MR10_Msk

#define EXTI_IMR_MR10_Msk   (0x1UL << EXTI_IMR_MR10_Pos)

#define EXTI_IMR_MR10_Pos   (10U)

#define EXTI_IMR_MR11   EXTI_IMR_MR11_Msk

#define EXTI_IMR_MR11_Msk   (0x1UL << EXTI_IMR_MR11_Pos)

#define EXTI_IMR_MR11_Pos   (11U)

#define EXTI_IMR_MR12   EXTI_IMR_MR12_Msk

#define EXTI_IMR_MR12_Msk   (0x1UL << EXTI_IMR_MR12_Pos)

#define EXTI_IMR_MR12_Pos   (12U)

#define EXTI_IMR_MR13   EXTI_IMR_MR13_Msk

#define EXTI_IMR_MR13_Msk   (0x1UL << EXTI_IMR_MR13_Pos)

#define EXTI_IMR_MR13_Pos   (13U)

#define EXTI_IMR_MR14   EXTI_IMR_MR14_Msk

#define EXTI_IMR_MR14_Msk   (0x1UL << EXTI_IMR_MR14_Pos)

#define EXTI_IMR_MR14_Pos   (14U)

#define EXTI_IMR_MR15   EXTI_IMR_MR15_Msk

#define EXTI_IMR_MR15_Msk   (0x1UL << EXTI_IMR_MR15_Pos)

#define EXTI_IMR_MR15_Pos   (15U)

#define EXTI_IMR_MR16   EXTI_IMR_MR16_Msk

#define EXTI_IMR_MR16_Msk   (0x1UL << EXTI_IMR_MR16_Pos)

#define EXTI_IMR_MR16_Pos   (16U)

#define EXTI_IMR_MR17   EXTI_IMR_MR17_Msk

#define EXTI_IMR_MR17_Msk   (0x1UL << EXTI_IMR_MR17_Pos)

#define EXTI_IMR_MR17_Pos   (17U)

#define EXTI_IMR_MR18   EXTI_IMR_MR18_Msk

#define EXTI_IMR_MR18_Msk   (0x1UL << EXTI_IMR_MR18_Pos)

#define EXTI_IMR_MR18_Pos   (18U)

#define EXTI_IMR_MR19   EXTI_IMR_MR19_Msk

#define EXTI_IMR_MR19_Msk   (0x1UL << EXTI_IMR_MR19_Pos)

#define EXTI_IMR_MR19_Pos   (19U)

#define EXTI_IMR_MR1_Msk   (0x1UL << EXTI_IMR_MR1_Pos)

#define EXTI_IMR_MR1_Pos   (1U)

#define EXTI_IMR_MR2   EXTI_IMR_MR2_Msk

#define EXTI_IMR_MR20   EXTI_IMR_MR20_Msk

#define EXTI_IMR_MR20_Msk   (0x1UL << EXTI_IMR_MR20_Pos)

#define EXTI_IMR_MR20_Pos   (20U)

#define EXTI_IMR_MR21   EXTI_IMR_MR21_Msk

#define EXTI_IMR_MR21_Msk   (0x1UL << EXTI_IMR_MR21_Pos)

#define EXTI_IMR_MR21_Pos   (21U)

#define EXTI_IMR_MR22   EXTI_IMR_MR22_Msk

#define EXTI_IMR_MR22_Msk   (0x1UL << EXTI_IMR_MR22_Pos)

#define EXTI_IMR_MR22_Pos   (22U)

#define EXTI_IMR_MR2_Msk   (0x1UL << EXTI_IMR_MR2_Pos)

#define EXTI_IMR_MR2_Pos   (2U)

#define EXTI_IMR_MR3   EXTI_IMR_MR3_Msk

#define EXTI_IMR_MR3_Msk   (0x1UL << EXTI_IMR_MR3_Pos)

#define EXTI_IMR_MR3_Pos   (3U)

#define EXTI_IMR_MR4   EXTI_IMR_MR4_Msk

#define EXTI_IMR_MR4_Msk   (0x1UL << EXTI_IMR_MR4_Pos)

#define EXTI_IMR_MR4_Pos   (4U)

#define EXTI_IMR_MR5   EXTI_IMR_MR5_Msk

#define EXTI_IMR_MR5_Msk   (0x1UL << EXTI_IMR_MR5_Pos)

#define EXTI_IMR_MR5_Pos   (5U)

#define EXTI_IMR_MR6   EXTI_IMR_MR6_Msk

#define EXTI_IMR_MR6_Msk   (0x1UL << EXTI_IMR_MR6_Pos)

#define EXTI_IMR_MR6_Pos   (6U)

#define EXTI_IMR_MR7   EXTI_IMR_MR7_Msk

#define EXTI_IMR_MR7_Msk   (0x1UL << EXTI_IMR_MR7_Pos)

#define EXTI_IMR_MR7_Pos   (7U)

#define EXTI_IMR_MR8   EXTI_IMR_MR8_Msk

#define EXTI_IMR_MR8_Msk   (0x1UL << EXTI_IMR_MR8_Pos)

#define EXTI_IMR_MR8_Pos   (8U)

#define EXTI_IMR_MR9   EXTI_IMR_MR9_Msk

#define EXTI_IMR_MR9_Msk   (0x1UL << EXTI_IMR_MR9_Pos)

#define EXTI_IMR_MR9_Pos   (9U)

#define EXTI_PR_PR0   EXTI_PR_PR0_Msk

#define EXTI_PR_PR0_Msk   (0x1UL << EXTI_PR_PR0_Pos)

#define EXTI_PR_PR0_Pos   (0U)

#define EXTI_PR_PR1   EXTI_PR_PR1_Msk

#define EXTI_PR_PR10   EXTI_PR_PR10_Msk

#define EXTI_PR_PR10_Msk   (0x1UL << EXTI_PR_PR10_Pos)

#define EXTI_PR_PR10_Pos   (10U)

#define EXTI_PR_PR11   EXTI_PR_PR11_Msk

#define EXTI_PR_PR11_Msk   (0x1UL << EXTI_PR_PR11_Pos)

#define EXTI_PR_PR11_Pos   (11U)

#define EXTI_PR_PR12   EXTI_PR_PR12_Msk

#define EXTI_PR_PR12_Msk   (0x1UL << EXTI_PR_PR12_Pos)

#define EXTI_PR_PR12_Pos   (12U)

#define EXTI_PR_PR13   EXTI_PR_PR13_Msk

#define EXTI_PR_PR13_Msk   (0x1UL << EXTI_PR_PR13_Pos)

#define EXTI_PR_PR13_Pos   (13U)

#define EXTI_PR_PR14   EXTI_PR_PR14_Msk

#define EXTI_PR_PR14_Msk   (0x1UL << EXTI_PR_PR14_Pos)

#define EXTI_PR_PR14_Pos   (14U)

#define EXTI_PR_PR15   EXTI_PR_PR15_Msk

#define EXTI_PR_PR15_Msk   (0x1UL << EXTI_PR_PR15_Pos)

#define EXTI_PR_PR15_Pos   (15U)

#define EXTI_PR_PR16   EXTI_PR_PR16_Msk

#define EXTI_PR_PR16_Msk   (0x1UL << EXTI_PR_PR16_Pos)

#define EXTI_PR_PR16_Pos   (16U)

#define EXTI_PR_PR17   EXTI_PR_PR17_Msk

#define EXTI_PR_PR17_Msk   (0x1UL << EXTI_PR_PR17_Pos)

#define EXTI_PR_PR17_Pos   (17U)

#define EXTI_PR_PR18   EXTI_PR_PR18_Msk

#define EXTI_PR_PR18_Msk   (0x1UL << EXTI_PR_PR18_Pos)

#define EXTI_PR_PR18_Pos   (18U)

#define EXTI_PR_PR19   EXTI_PR_PR19_Msk

#define EXTI_PR_PR19_Msk   (0x1UL << EXTI_PR_PR19_Pos)

#define EXTI_PR_PR19_Pos   (19U)

#define EXTI_PR_PR1_Msk   (0x1UL << EXTI_PR_PR1_Pos)

#define EXTI_PR_PR1_Pos   (1U)

#define EXTI_PR_PR2   EXTI_PR_PR2_Msk

#define EXTI_PR_PR20   EXTI_PR_PR20_Msk

#define EXTI_PR_PR20_Msk   (0x1UL << EXTI_PR_PR20_Pos)

#define EXTI_PR_PR20_Pos   (20U)

#define EXTI_PR_PR21   EXTI_PR_PR21_Msk

#define EXTI_PR_PR21_Msk   (0x1UL << EXTI_PR_PR21_Pos)

#define EXTI_PR_PR21_Pos   (21U)

#define EXTI_PR_PR22   EXTI_PR_PR22_Msk

#define EXTI_PR_PR22_Msk   (0x1UL << EXTI_PR_PR22_Pos)

#define EXTI_PR_PR22_Pos   (22U)

#define EXTI_PR_PR2_Msk   (0x1UL << EXTI_PR_PR2_Pos)

#define EXTI_PR_PR2_Pos   (2U)

#define EXTI_PR_PR3   EXTI_PR_PR3_Msk

#define EXTI_PR_PR3_Msk   (0x1UL << EXTI_PR_PR3_Pos)

#define EXTI_PR_PR3_Pos   (3U)

#define EXTI_PR_PR4   EXTI_PR_PR4_Msk

#define EXTI_PR_PR4_Msk   (0x1UL << EXTI_PR_PR4_Pos)

#define EXTI_PR_PR4_Pos   (4U)

#define EXTI_PR_PR5   EXTI_PR_PR5_Msk

#define EXTI_PR_PR5_Msk   (0x1UL << EXTI_PR_PR5_Pos)

#define EXTI_PR_PR5_Pos   (5U)

#define EXTI_PR_PR6   EXTI_PR_PR6_Msk

#define EXTI_PR_PR6_Msk   (0x1UL << EXTI_PR_PR6_Pos)

#define EXTI_PR_PR6_Pos   (6U)

#define EXTI_PR_PR7   EXTI_PR_PR7_Msk

#define EXTI_PR_PR7_Msk   (0x1UL << EXTI_PR_PR7_Pos)

#define EXTI_PR_PR7_Pos   (7U)

#define EXTI_PR_PR8   EXTI_PR_PR8_Msk

#define EXTI_PR_PR8_Msk   (0x1UL << EXTI_PR_PR8_Pos)

#define EXTI_PR_PR8_Pos   (8U)

#define EXTI_PR_PR9   EXTI_PR_PR9_Msk

#define EXTI_PR_PR9_Msk   (0x1UL << EXTI_PR_PR9_Pos)

#define EXTI_PR_PR9_Pos   (9U)

#define EXTI_RTSR_TR0   EXTI_RTSR_TR0_Msk

#define EXTI_RTSR_TR0_Msk   (0x1UL << EXTI_RTSR_TR0_Pos)

#define EXTI_RTSR_TR0_Pos   (0U)

#define EXTI_RTSR_TR1   EXTI_RTSR_TR1_Msk

#define EXTI_RTSR_TR10   EXTI_RTSR_TR10_Msk

#define EXTI_RTSR_TR10_Msk   (0x1UL << EXTI_RTSR_TR10_Pos)

#define EXTI_RTSR_TR10_Pos   (10U)

#define EXTI_RTSR_TR11   EXTI_RTSR_TR11_Msk

#define EXTI_RTSR_TR11_Msk   (0x1UL << EXTI_RTSR_TR11_Pos)

#define EXTI_RTSR_TR11_Pos   (11U)

#define EXTI_RTSR_TR12   EXTI_RTSR_TR12_Msk

#define EXTI_RTSR_TR12_Msk   (0x1UL << EXTI_RTSR_TR12_Pos)

#define EXTI_RTSR_TR12_Pos   (12U)

#define EXTI_RTSR_TR13   EXTI_RTSR_TR13_Msk

#define EXTI_RTSR_TR13_Msk   (0x1UL << EXTI_RTSR_TR13_Pos)

#define EXTI_RTSR_TR13_Pos   (13U)

#define EXTI_RTSR_TR14   EXTI_RTSR_TR14_Msk

#define EXTI_RTSR_TR14_Msk   (0x1UL << EXTI_RTSR_TR14_Pos)

#define EXTI_RTSR_TR14_Pos   (14U)

#define EXTI_RTSR_TR15   EXTI_RTSR_TR15_Msk

#define EXTI_RTSR_TR15_Msk   (0x1UL << EXTI_RTSR_TR15_Pos)

#define EXTI_RTSR_TR15_Pos   (15U)

#define EXTI_RTSR_TR16   EXTI_RTSR_TR16_Msk

#define EXTI_RTSR_TR16_Msk   (0x1UL << EXTI_RTSR_TR16_Pos)

#define EXTI_RTSR_TR16_Pos   (16U)

#define EXTI_RTSR_TR17   EXTI_RTSR_TR17_Msk

#define EXTI_RTSR_TR17_Msk   (0x1UL << EXTI_RTSR_TR17_Pos)

#define EXTI_RTSR_TR17_Pos   (17U)

#define EXTI_RTSR_TR18   EXTI_RTSR_TR18_Msk

#define EXTI_RTSR_TR18_Msk   (0x1UL << EXTI_RTSR_TR18_Pos)

#define EXTI_RTSR_TR18_Pos   (18U)

#define EXTI_RTSR_TR19   EXTI_RTSR_TR19_Msk

#define EXTI_RTSR_TR19_Msk   (0x1UL << EXTI_RTSR_TR19_Pos)

#define EXTI_RTSR_TR19_Pos   (19U)

#define EXTI_RTSR_TR1_Msk   (0x1UL << EXTI_RTSR_TR1_Pos)

#define EXTI_RTSR_TR1_Pos   (1U)

#define EXTI_RTSR_TR2   EXTI_RTSR_TR2_Msk

#define EXTI_RTSR_TR20   EXTI_RTSR_TR20_Msk

#define EXTI_RTSR_TR20_Msk   (0x1UL << EXTI_RTSR_TR20_Pos)

#define EXTI_RTSR_TR20_Pos   (20U)

#define EXTI_RTSR_TR21   EXTI_RTSR_TR21_Msk

#define EXTI_RTSR_TR21_Msk   (0x1UL << EXTI_RTSR_TR21_Pos)

#define EXTI_RTSR_TR21_Pos   (21U)

#define EXTI_RTSR_TR22   EXTI_RTSR_TR22_Msk

#define EXTI_RTSR_TR22_Msk   (0x1UL << EXTI_RTSR_TR22_Pos)

#define EXTI_RTSR_TR22_Pos   (22U)

#define EXTI_RTSR_TR2_Msk   (0x1UL << EXTI_RTSR_TR2_Pos)

#define EXTI_RTSR_TR2_Pos   (2U)

#define EXTI_RTSR_TR3   EXTI_RTSR_TR3_Msk

#define EXTI_RTSR_TR3_Msk   (0x1UL << EXTI_RTSR_TR3_Pos)

#define EXTI_RTSR_TR3_Pos   (3U)

#define EXTI_RTSR_TR4   EXTI_RTSR_TR4_Msk

#define EXTI_RTSR_TR4_Msk   (0x1UL << EXTI_RTSR_TR4_Pos)

#define EXTI_RTSR_TR4_Pos   (4U)

#define EXTI_RTSR_TR5   EXTI_RTSR_TR5_Msk

#define EXTI_RTSR_TR5_Msk   (0x1UL << EXTI_RTSR_TR5_Pos)

#define EXTI_RTSR_TR5_Pos   (5U)

#define EXTI_RTSR_TR6   EXTI_RTSR_TR6_Msk

#define EXTI_RTSR_TR6_Msk   (0x1UL << EXTI_RTSR_TR6_Pos)

#define EXTI_RTSR_TR6_Pos   (6U)

#define EXTI_RTSR_TR7   EXTI_RTSR_TR7_Msk

#define EXTI_RTSR_TR7_Msk   (0x1UL << EXTI_RTSR_TR7_Pos)

#define EXTI_RTSR_TR7_Pos   (7U)

#define EXTI_RTSR_TR8   EXTI_RTSR_TR8_Msk

#define EXTI_RTSR_TR8_Msk   (0x1UL << EXTI_RTSR_TR8_Pos)

#define EXTI_RTSR_TR8_Pos   (8U)

#define EXTI_RTSR_TR9   EXTI_RTSR_TR9_Msk

#define EXTI_RTSR_TR9_Msk   (0x1UL << EXTI_RTSR_TR9_Pos)

#define EXTI_RTSR_TR9_Pos   (9U)

#define EXTI_SWIER_SWIER0   EXTI_SWIER_SWIER0_Msk

#define EXTI_SWIER_SWIER0_Msk   (0x1UL << EXTI_SWIER_SWIER0_Pos)

#define EXTI_SWIER_SWIER0_Pos   (0U)

#define EXTI_SWIER_SWIER1   EXTI_SWIER_SWIER1_Msk

#define EXTI_SWIER_SWIER10   EXTI_SWIER_SWIER10_Msk

#define EXTI_SWIER_SWIER10_Msk   (0x1UL << EXTI_SWIER_SWIER10_Pos)

#define EXTI_SWIER_SWIER10_Pos   (10U)

#define EXTI_SWIER_SWIER11   EXTI_SWIER_SWIER11_Msk

#define EXTI_SWIER_SWIER11_Msk   (0x1UL << EXTI_SWIER_SWIER11_Pos)

#define EXTI_SWIER_SWIER11_Pos   (11U)

#define EXTI_SWIER_SWIER12   EXTI_SWIER_SWIER12_Msk

#define EXTI_SWIER_SWIER12_Msk   (0x1UL << EXTI_SWIER_SWIER12_Pos)

#define EXTI_SWIER_SWIER12_Pos   (12U)

#define EXTI_SWIER_SWIER13   EXTI_SWIER_SWIER13_Msk

#define EXTI_SWIER_SWIER13_Msk   (0x1UL << EXTI_SWIER_SWIER13_Pos)

#define EXTI_SWIER_SWIER13_Pos   (13U)

#define EXTI_SWIER_SWIER14   EXTI_SWIER_SWIER14_Msk

#define EXTI_SWIER_SWIER14_Msk   (0x1UL << EXTI_SWIER_SWIER14_Pos)

#define EXTI_SWIER_SWIER14_Pos   (14U)

#define EXTI_SWIER_SWIER15   EXTI_SWIER_SWIER15_Msk

#define EXTI_SWIER_SWIER15_Msk   (0x1UL << EXTI_SWIER_SWIER15_Pos)

#define EXTI_SWIER_SWIER15_Pos   (15U)

#define EXTI_SWIER_SWIER16   EXTI_SWIER_SWIER16_Msk

#define EXTI_SWIER_SWIER16_Msk   (0x1UL << EXTI_SWIER_SWIER16_Pos)

#define EXTI_SWIER_SWIER16_Pos   (16U)

#define EXTI_SWIER_SWIER17   EXTI_SWIER_SWIER17_Msk

#define EXTI_SWIER_SWIER17_Msk   (0x1UL << EXTI_SWIER_SWIER17_Pos)

#define EXTI_SWIER_SWIER17_Pos   (17U)

#define EXTI_SWIER_SWIER18   EXTI_SWIER_SWIER18_Msk

#define EXTI_SWIER_SWIER18_Msk   (0x1UL << EXTI_SWIER_SWIER18_Pos)

#define EXTI_SWIER_SWIER18_Pos   (18U)

#define EXTI_SWIER_SWIER19   EXTI_SWIER_SWIER19_Msk

#define EXTI_SWIER_SWIER19_Msk   (0x1UL << EXTI_SWIER_SWIER19_Pos)

#define EXTI_SWIER_SWIER19_Pos   (19U)

#define EXTI_SWIER_SWIER1_Msk   (0x1UL << EXTI_SWIER_SWIER1_Pos)

#define EXTI_SWIER_SWIER1_Pos   (1U)

#define EXTI_SWIER_SWIER2   EXTI_SWIER_SWIER2_Msk

#define EXTI_SWIER_SWIER20   EXTI_SWIER_SWIER20_Msk

#define EXTI_SWIER_SWIER20_Msk   (0x1UL << EXTI_SWIER_SWIER20_Pos)

#define EXTI_SWIER_SWIER20_Pos   (20U)

#define EXTI_SWIER_SWIER21   EXTI_SWIER_SWIER21_Msk

#define EXTI_SWIER_SWIER21_Msk   (0x1UL << EXTI_SWIER_SWIER21_Pos)

#define EXTI_SWIER_SWIER21_Pos   (21U)

#define EXTI_SWIER_SWIER22   EXTI_SWIER_SWIER22_Msk

#define EXTI_SWIER_SWIER22_Msk   (0x1UL << EXTI_SWIER_SWIER22_Pos)

#define EXTI_SWIER_SWIER22_Pos   (22U)

#define EXTI_SWIER_SWIER2_Msk   (0x1UL << EXTI_SWIER_SWIER2_Pos)

#define EXTI_SWIER_SWIER2_Pos   (2U)

#define EXTI_SWIER_SWIER3   EXTI_SWIER_SWIER3_Msk

#define EXTI_SWIER_SWIER3_Msk   (0x1UL << EXTI_SWIER_SWIER3_Pos)

#define EXTI_SWIER_SWIER3_Pos   (3U)

#define EXTI_SWIER_SWIER4   EXTI_SWIER_SWIER4_Msk

#define EXTI_SWIER_SWIER4_Msk   (0x1UL << EXTI_SWIER_SWIER4_Pos)

#define EXTI_SWIER_SWIER4_Pos   (4U)

#define EXTI_SWIER_SWIER5   EXTI_SWIER_SWIER5_Msk

#define EXTI_SWIER_SWIER5_Msk   (0x1UL << EXTI_SWIER_SWIER5_Pos)

#define EXTI_SWIER_SWIER5_Pos   (5U)

#define EXTI_SWIER_SWIER6   EXTI_SWIER_SWIER6_Msk

#define EXTI_SWIER_SWIER6_Msk   (0x1UL << EXTI_SWIER_SWIER6_Pos)

#define EXTI_SWIER_SWIER6_Pos   (6U)

#define EXTI_SWIER_SWIER7   EXTI_SWIER_SWIER7_Msk

#define EXTI_SWIER_SWIER7_Msk   (0x1UL << EXTI_SWIER_SWIER7_Pos)

#define EXTI_SWIER_SWIER7_Pos   (7U)

#define EXTI_SWIER_SWIER8   EXTI_SWIER_SWIER8_Msk

#define EXTI_SWIER_SWIER8_Msk   (0x1UL << EXTI_SWIER_SWIER8_Pos)

#define EXTI_SWIER_SWIER8_Pos   (8U)

#define EXTI_SWIER_SWIER9   EXTI_SWIER_SWIER9_Msk

#define EXTI_SWIER_SWIER9_Msk   (0x1UL << EXTI_SWIER_SWIER9_Pos)

#define EXTI_SWIER_SWIER9_Pos   (9U)

#define FLASH   ((FLASH_TypeDef *) FLASH_R_BASE)

#define FLASH_ACR_BYTE0_ADDRESS   FLASH_ACR_BYTE0_ADDRESS_Msk

#define FLASH_ACR_BYTE0_ADDRESS_Msk   (0x10008FUL << FLASH_ACR_BYTE0_ADDRESS_Pos)

#define FLASH_ACR_BYTE0_ADDRESS_Pos   (10U)

#define FLASH_ACR_BYTE2_ADDRESS   FLASH_ACR_BYTE2_ADDRESS_Msk

#define FLASH_ACR_BYTE2_ADDRESS_Msk   (0x40023C03UL << FLASH_ACR_BYTE2_ADDRESS_Pos)

#define FLASH_ACR_BYTE2_ADDRESS_Pos   (0U)

#define FLASH_ACR_DCEN   FLASH_ACR_DCEN_Msk

#define FLASH_ACR_DCEN_Msk   (0x1UL << FLASH_ACR_DCEN_Pos)

#define FLASH_ACR_DCEN_Pos   (10U)

#define FLASH_ACR_DCRST   FLASH_ACR_DCRST_Msk

#define FLASH_ACR_DCRST_Msk   (0x1UL << FLASH_ACR_DCRST_Pos)

#define FLASH_ACR_DCRST_Pos   (12U)

#define FLASH_ACR_ICEN   FLASH_ACR_ICEN_Msk

#define FLASH_ACR_ICEN_Msk   (0x1UL << FLASH_ACR_ICEN_Pos)

#define FLASH_ACR_ICEN_Pos   (9U)

#define FLASH_ACR_ICRST   FLASH_ACR_ICRST_Msk

#define FLASH_ACR_ICRST_Msk   (0x1UL << FLASH_ACR_ICRST_Pos)

#define FLASH_ACR_ICRST_Pos   (11U)

#define FLASH_ACR_LATENCY   FLASH_ACR_LATENCY_Msk

#define FLASH_ACR_LATENCY_0WS   0x00000000U

#define FLASH_ACR_LATENCY_1WS   0x00000001U

#define FLASH_ACR_LATENCY_2WS   0x00000002U

#define FLASH_ACR_LATENCY_3WS   0x00000003U

#define FLASH_ACR_LATENCY_4WS   0x00000004U

#define FLASH_ACR_LATENCY_5WS   0x00000005U

#define FLASH_ACR_LATENCY_6WS   0x00000006U

#define FLASH_ACR_LATENCY_7WS   0x00000007U

#define FLASH_ACR_LATENCY_Msk   (0xFUL << FLASH_ACR_LATENCY_Pos)

#define FLASH_ACR_LATENCY_Pos   (0U)

#define FLASH_ACR_PRFTEN   FLASH_ACR_PRFTEN_Msk

#define FLASH_ACR_PRFTEN_Msk   (0x1UL << FLASH_ACR_PRFTEN_Pos)

#define FLASH_ACR_PRFTEN_Pos   (8U)

#define FLASH_BASE   0x08000000UL

#define FLASH_CR_EOPIE   FLASH_CR_EOPIE_Msk

#define FLASH_CR_EOPIE_Msk   (0x1UL << FLASH_CR_EOPIE_Pos)

#define FLASH_CR_EOPIE_Pos   (24U)

#define FLASH_CR_LOCK   FLASH_CR_LOCK_Msk

#define FLASH_CR_LOCK_Msk   (0x1UL << FLASH_CR_LOCK_Pos)

#define FLASH_CR_LOCK_Pos   (31U)

#define FLASH_CR_MER   FLASH_CR_MER_Msk

#define FLASH_CR_MER_Msk   (0x1UL << FLASH_CR_MER_Pos)

#define FLASH_CR_MER_Pos   (2U)

#define FLASH_CR_PG   FLASH_CR_PG_Msk

#define FLASH_CR_PG_Msk   (0x1UL << FLASH_CR_PG_Pos)

#define FLASH_CR_PG_Pos   (0U)

#define FLASH_CR_PSIZE   FLASH_CR_PSIZE_Msk

#define FLASH_CR_PSIZE_0   (0x1UL << FLASH_CR_PSIZE_Pos)

#define FLASH_CR_PSIZE_1   (0x2UL << FLASH_CR_PSIZE_Pos)

#define FLASH_CR_PSIZE_Msk   (0x3UL << FLASH_CR_PSIZE_Pos)

#define FLASH_CR_PSIZE_Pos   (8U)

#define FLASH_CR_SER   FLASH_CR_SER_Msk

#define FLASH_CR_SER_Msk   (0x1UL << FLASH_CR_SER_Pos)

#define FLASH_CR_SER_Pos   (1U)

#define FLASH_CR_SNB   FLASH_CR_SNB_Msk

#define FLASH_CR_SNB_0   (0x01UL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_1   (0x02UL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_2   (0x04UL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_3   (0x08UL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_4   (0x10UL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_Msk   (0x1FUL << FLASH_CR_SNB_Pos)

#define FLASH_CR_SNB_Pos   (3U)

#define FLASH_CR_STRT   FLASH_CR_STRT_Msk

#define FLASH_CR_STRT_Msk   (0x1UL << FLASH_CR_STRT_Pos)

#define FLASH_CR_STRT_Pos   (16U)

#define FLASH_END   0x0807FFFFUL

#define FLASH_OPTCR1_nWRP   FLASH_OPTCR1_nWRP_Msk

#define FLASH_OPTCR1_nWRP_0   (0x001UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_1   (0x002UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_10   (0x400UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_11   (0x800UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_2   (0x004UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_3   (0x008UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_4   (0x010UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_5   (0x020UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_6   (0x040UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_7   (0x080UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_8   (0x100UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_9   (0x200UL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_Msk   (0xFFFUL << FLASH_OPTCR1_nWRP_Pos)

#define FLASH_OPTCR1_nWRP_Pos   (16U)

#define FLASH_OPTCR_BOR_LEV   FLASH_OPTCR_BOR_LEV_Msk

#define FLASH_OPTCR_BOR_LEV_0   0x00000004U

#define FLASH_OPTCR_BOR_LEV_1   0x00000008U

#define FLASH_OPTCR_BOR_LEV_Msk   (0x3UL << FLASH_OPTCR_BOR_LEV_Pos)

#define FLASH_OPTCR_BOR_LEV_Pos   (2U)

#define FLASH_OPTCR_nRST_STDBY   FLASH_OPTCR_nRST_STDBY_Msk

#define FLASH_OPTCR_nRST_STDBY_Msk   (0x1UL << FLASH_OPTCR_nRST_STDBY_Pos)

#define FLASH_OPTCR_nRST_STDBY_Pos   (7U)

#define FLASH_OPTCR_nRST_STOP   FLASH_OPTCR_nRST_STOP_Msk

#define FLASH_OPTCR_nRST_STOP_Msk   (0x1UL << FLASH_OPTCR_nRST_STOP_Pos)

#define FLASH_OPTCR_nRST_STOP_Pos   (6U)

#define FLASH_OPTCR_nWRP   FLASH_OPTCR_nWRP_Msk

#define FLASH_OPTCR_nWRP_0   0x00010000U

#define FLASH_OPTCR_nWRP_1   0x00020000U

#define FLASH_OPTCR_nWRP_10   0x04000000U

#define FLASH_OPTCR_nWRP_11   0x08000000U

#define FLASH_OPTCR_nWRP_2   0x00040000U

#define FLASH_OPTCR_nWRP_3   0x00080000U

#define FLASH_OPTCR_nWRP_4   0x00100000U

#define FLASH_OPTCR_nWRP_5   0x00200000U

#define FLASH_OPTCR_nWRP_6   0x00400000U

#define FLASH_OPTCR_nWRP_7   0x00800000U

#define FLASH_OPTCR_nWRP_8   0x01000000U

#define FLASH_OPTCR_nWRP_9   0x02000000U

#define FLASH_OPTCR_nWRP_Msk   (0xFFFUL << FLASH_OPTCR_nWRP_Pos)

#define FLASH_OPTCR_nWRP_Pos   (16U)

#define FLASH_OPTCR_OPTLOCK   FLASH_OPTCR_OPTLOCK_Msk

#define FLASH_OPTCR_OPTLOCK_Msk   (0x1UL << FLASH_OPTCR_OPTLOCK_Pos)

#define FLASH_OPTCR_OPTLOCK_Pos   (0U)

#define FLASH_OPTCR_OPTSTRT   FLASH_OPTCR_OPTSTRT_Msk

#define FLASH_OPTCR_OPTSTRT_Msk   (0x1UL << FLASH_OPTCR_OPTSTRT_Pos)

#define FLASH_OPTCR_OPTSTRT_Pos   (1U)

#define FLASH_OPTCR_RDP   FLASH_OPTCR_RDP_Msk

#define FLASH_OPTCR_RDP_0   (0x01UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_1   (0x02UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_2   (0x04UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_3   (0x08UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_4   (0x10UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_5   (0x20UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_6   (0x40UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_7   (0x80UL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_Msk   (0xFFUL << FLASH_OPTCR_RDP_Pos)

#define FLASH_OPTCR_RDP_Pos   (8U)

#define FLASH_OPTCR_WDG_SW   FLASH_OPTCR_WDG_SW_Msk

#define FLASH_OPTCR_WDG_SW_Msk   (0x1UL << FLASH_OPTCR_WDG_SW_Pos)

#define FLASH_OPTCR_WDG_SW_Pos   (5U)

#define FLASH_OTP_BASE   0x1FFF7800UL

#define FLASH_OTP_END   0x1FFF7A0FUL

#define FLASH_R_BASE   (AHB1PERIPH_BASE + 0x3C00UL)

#define FLASH_SCALE1_LATENCY1_FREQ   30000000U

#define FLASH_SCALE1_LATENCY2_FREQ   64000000U

#define FLASH_SCALE1_LATENCY3_FREQ   90000000U

#define FLASH_SCALE2_LATENCY1_FREQ   30000000U

#define FLASH_SCALE2_LATENCY2_FREQ   64000000U

#define FLASH_SCALE3_LATENCY1_FREQ   30000000U

#define FLASH_SCALE3_LATENCY2_FREQ   64000000U

#define FLASH_SR_BSY   FLASH_SR_BSY_Msk

#define FLASH_SR_BSY_Msk   (0x1UL << FLASH_SR_BSY_Pos)

#define FLASH_SR_BSY_Pos   (16U)

#define FLASH_SR_EOP   FLASH_SR_EOP_Msk

#define FLASH_SR_EOP_Msk   (0x1UL << FLASH_SR_EOP_Pos)

#define FLASH_SR_EOP_Pos   (0U)

#define FLASH_SR_PGAERR   FLASH_SR_PGAERR_Msk

#define FLASH_SR_PGAERR_Msk   (0x1UL << FLASH_SR_PGAERR_Pos)

#define FLASH_SR_PGAERR_Pos   (5U)

#define FLASH_SR_PGPERR   FLASH_SR_PGPERR_Msk

#define FLASH_SR_PGPERR_Msk   (0x1UL << FLASH_SR_PGPERR_Pos)

#define FLASH_SR_PGPERR_Pos   (6U)

#define FLASH_SR_PGSERR   FLASH_SR_PGSERR_Msk

#define FLASH_SR_PGSERR_Msk   (0x1UL << FLASH_SR_PGSERR_Pos)

#define FLASH_SR_PGSERR_Pos   (7U)

#define FLASH_SR_RDERR   FLASH_SR_RDERR_Msk

#define FLASH_SR_RDERR_Msk   (0x1UL << FLASH_SR_RDERR_Pos)

#define FLASH_SR_RDERR_Pos   (8U)

#define FLASH_SR_SOP   FLASH_SR_SOP_Msk

#define FLASH_SR_SOP_Msk   (0x1UL << FLASH_SR_SOP_Pos)

#define FLASH_SR_SOP_Pos   (1U)

#define FLASH_SR_WRPERR   FLASH_SR_WRPERR_Msk

#define FLASH_SR_WRPERR_Msk   (0x1UL << FLASH_SR_WRPERR_Pos)

#define FLASH_SR_WRPERR_Pos   (4U)

#define FLASHSIZE_BASE   0x1FFF7A22UL

#define GPIO_AFRH_AFRH0   GPIO_AFRH_AFSEL8

#define GPIO_AFRH_AFRH0_0   GPIO_AFRH_AFSEL8_0

#define GPIO_AFRH_AFRH0_1   GPIO_AFRH_AFSEL8_1

#define GPIO_AFRH_AFRH0_2   GPIO_AFRH_AFSEL8_2

#define GPIO_AFRH_AFRH0_3   GPIO_AFRH_AFSEL8_3

#define GPIO_AFRH_AFRH1   GPIO_AFRH_AFSEL9

#define GPIO_AFRH_AFRH1_0   GPIO_AFRH_AFSEL9_0

#define GPIO_AFRH_AFRH1_1   GPIO_AFRH_AFSEL9_1

#define GPIO_AFRH_AFRH1_2   GPIO_AFRH_AFSEL9_2

#define GPIO_AFRH_AFRH1_3   GPIO_AFRH_AFSEL9_3

#define GPIO_AFRH_AFRH2   GPIO_AFRH_AFSEL10

#define GPIO_AFRH_AFRH2_0   GPIO_AFRH_AFSEL10_0

#define GPIO_AFRH_AFRH2_1   GPIO_AFRH_AFSEL10_1

#define GPIO_AFRH_AFRH2_2   GPIO_AFRH_AFSEL10_2

#define GPIO_AFRH_AFRH2_3   GPIO_AFRH_AFSEL10_3

#define GPIO_AFRH_AFRH3   GPIO_AFRH_AFSEL11

#define GPIO_AFRH_AFRH3_0   GPIO_AFRH_AFSEL11_0

#define GPIO_AFRH_AFRH3_1   GPIO_AFRH_AFSEL11_1

#define GPIO_AFRH_AFRH3_2   GPIO_AFRH_AFSEL11_2

#define GPIO_AFRH_AFRH3_3   GPIO_AFRH_AFSEL11_3

#define GPIO_AFRH_AFRH4   GPIO_AFRH_AFSEL12

#define GPIO_AFRH_AFRH4_0   GPIO_AFRH_AFSEL12_0

#define GPIO_AFRH_AFRH4_1   GPIO_AFRH_AFSEL12_1

#define GPIO_AFRH_AFRH4_2   GPIO_AFRH_AFSEL12_2

#define GPIO_AFRH_AFRH4_3   GPIO_AFRH_AFSEL12_3

#define GPIO_AFRH_AFRH5   GPIO_AFRH_AFSEL13

#define GPIO_AFRH_AFRH5_0   GPIO_AFRH_AFSEL13_0

#define GPIO_AFRH_AFRH5_1   GPIO_AFRH_AFSEL13_1

#define GPIO_AFRH_AFRH5_2   GPIO_AFRH_AFSEL13_2

#define GPIO_AFRH_AFRH5_3   GPIO_AFRH_AFSEL13_3

#define GPIO_AFRH_AFRH6   GPIO_AFRH_AFSEL14

#define GPIO_AFRH_AFRH6_0   GPIO_AFRH_AFSEL14_0

#define GPIO_AFRH_AFRH6_1   GPIO_AFRH_AFSEL14_1

#define GPIO_AFRH_AFRH6_2   GPIO_AFRH_AFSEL14_2

#define GPIO_AFRH_AFRH6_3   GPIO_AFRH_AFSEL14_3

#define GPIO_AFRH_AFRH7   GPIO_AFRH_AFSEL15

#define GPIO_AFRH_AFRH7_0   GPIO_AFRH_AFSEL15_0

#define GPIO_AFRH_AFRH7_1   GPIO_AFRH_AFSEL15_1

#define GPIO_AFRH_AFRH7_2   GPIO_AFRH_AFSEL15_2

#define GPIO_AFRH_AFRH7_3   GPIO_AFRH_AFSEL15_3

#define GPIO_AFRH_AFSEL10   GPIO_AFRH_AFSEL10_Msk

#define GPIO_AFRH_AFSEL10_0   (0x1UL << GPIO_AFRH_AFSEL10_Pos)

#define GPIO_AFRH_AFSEL10_1   (0x2UL << GPIO_AFRH_AFSEL10_Pos)

#define GPIO_AFRH_AFSEL10_2   (0x4UL << GPIO_AFRH_AFSEL10_Pos)

#define GPIO_AFRH_AFSEL10_3   (0x8UL << GPIO_AFRH_AFSEL10_Pos)

#define GPIO_AFRH_AFSEL10_Msk   (0xFUL << GPIO_AFRH_AFSEL10_Pos)

#define GPIO_AFRH_AFSEL10_Pos   (8U)

#define GPIO_AFRH_AFSEL11   GPIO_AFRH_AFSEL11_Msk

#define GPIO_AFRH_AFSEL11_0   (0x1UL << GPIO_AFRH_AFSEL11_Pos)

#define GPIO_AFRH_AFSEL11_1   (0x2UL << GPIO_AFRH_AFSEL11_Pos)

#define GPIO_AFRH_AFSEL11_2   (0x4UL << GPIO_AFRH_AFSEL11_Pos)

#define GPIO_AFRH_AFSEL11_3   (0x8UL << GPIO_AFRH_AFSEL11_Pos)

#define GPIO_AFRH_AFSEL11_Msk   (0xFUL << GPIO_AFRH_AFSEL11_Pos)

#define GPIO_AFRH_AFSEL11_Pos   (12U)

#define GPIO_AFRH_AFSEL12   GPIO_AFRH_AFSEL12_Msk

#define GPIO_AFRH_AFSEL12_0   (0x1UL << GPIO_AFRH_AFSEL12_Pos)

#define GPIO_AFRH_AFSEL12_1   (0x2UL << GPIO_AFRH_AFSEL12_Pos)

#define GPIO_AFRH_AFSEL12_2   (0x4UL << GPIO_AFRH_AFSEL12_Pos)

#define GPIO_AFRH_AFSEL12_3   (0x8UL << GPIO_AFRH_AFSEL12_Pos)

#define GPIO_AFRH_AFSEL12_Msk   (0xFUL << GPIO_AFRH_AFSEL12_Pos)

#define GPIO_AFRH_AFSEL12_Pos   (16U)

#define GPIO_AFRH_AFSEL13   GPIO_AFRH_AFSEL13_Msk

#define GPIO_AFRH_AFSEL13_0   (0x1UL << GPIO_AFRH_AFSEL13_Pos)

#define GPIO_AFRH_AFSEL13_1   (0x2UL << GPIO_AFRH_AFSEL13_Pos)

#define GPIO_AFRH_AFSEL13_2   (0x4UL << GPIO_AFRH_AFSEL13_Pos)

#define GPIO_AFRH_AFSEL13_3   (0x8UL << GPIO_AFRH_AFSEL13_Pos)

#define GPIO_AFRH_AFSEL13_Msk   (0xFUL << GPIO_AFRH_AFSEL13_Pos)

#define GPIO_AFRH_AFSEL13_Pos   (20U)

#define GPIO_AFRH_AFSEL14   GPIO_AFRH_AFSEL14_Msk

#define GPIO_AFRH_AFSEL14_0   (0x1UL << GPIO_AFRH_AFSEL14_Pos)

#define GPIO_AFRH_AFSEL14_1   (0x2UL << GPIO_AFRH_AFSEL14_Pos)

#define GPIO_AFRH_AFSEL14_2   (0x4UL << GPIO_AFRH_AFSEL14_Pos)

#define GPIO_AFRH_AFSEL14_3   (0x8UL << GPIO_AFRH_AFSEL14_Pos)

#define GPIO_AFRH_AFSEL14_Msk   (0xFUL << GPIO_AFRH_AFSEL14_Pos)

#define GPIO_AFRH_AFSEL14_Pos   (24U)

#define GPIO_AFRH_AFSEL15   GPIO_AFRH_AFSEL15_Msk

#define GPIO_AFRH_AFSEL15_0   (0x1UL << GPIO_AFRH_AFSEL15_Pos)

#define GPIO_AFRH_AFSEL15_1   (0x2UL << GPIO_AFRH_AFSEL15_Pos)

#define GPIO_AFRH_AFSEL15_2   (0x4UL << GPIO_AFRH_AFSEL15_Pos)

#define GPIO_AFRH_AFSEL15_3   (0x8UL << GPIO_AFRH_AFSEL15_Pos)

#define GPIO_AFRH_AFSEL15_Msk   (0xFUL << GPIO_AFRH_AFSEL15_Pos)

#define GPIO_AFRH_AFSEL15_Pos   (28U)

#define GPIO_AFRH_AFSEL8   GPIO_AFRH_AFSEL8_Msk

#define GPIO_AFRH_AFSEL8_0   (0x1UL << GPIO_AFRH_AFSEL8_Pos)

#define GPIO_AFRH_AFSEL8_1   (0x2UL << GPIO_AFRH_AFSEL8_Pos)

#define GPIO_AFRH_AFSEL8_2   (0x4UL << GPIO_AFRH_AFSEL8_Pos)

#define GPIO_AFRH_AFSEL8_3   (0x8UL << GPIO_AFRH_AFSEL8_Pos)

#define GPIO_AFRH_AFSEL8_Msk   (0xFUL << GPIO_AFRH_AFSEL8_Pos)

#define GPIO_AFRH_AFSEL8_Pos   (0U)

#define GPIO_AFRH_AFSEL9   GPIO_AFRH_AFSEL9_Msk

#define GPIO_AFRH_AFSEL9_0   (0x1UL << GPIO_AFRH_AFSEL9_Pos)

#define GPIO_AFRH_AFSEL9_1   (0x2UL << GPIO_AFRH_AFSEL9_Pos)

#define GPIO_AFRH_AFSEL9_2   (0x4UL << GPIO_AFRH_AFSEL9_Pos)

#define GPIO_AFRH_AFSEL9_3   (0x8UL << GPIO_AFRH_AFSEL9_Pos)

#define GPIO_AFRH_AFSEL9_Msk   (0xFUL << GPIO_AFRH_AFSEL9_Pos)

#define GPIO_AFRH_AFSEL9_Pos   (4U)

#define GPIO_AFRL_AFRL0   GPIO_AFRL_AFSEL0

#define GPIO_AFRL_AFRL0_0   GPIO_AFRL_AFSEL0_0

#define GPIO_AFRL_AFRL0_1   GPIO_AFRL_AFSEL0_1

#define GPIO_AFRL_AFRL0_2   GPIO_AFRL_AFSEL0_2

#define GPIO_AFRL_AFRL0_3   GPIO_AFRL_AFSEL0_3

#define GPIO_AFRL_AFRL1   GPIO_AFRL_AFSEL1

#define GPIO_AFRL_AFRL1_0   GPIO_AFRL_AFSEL1_0

#define GPIO_AFRL_AFRL1_1   GPIO_AFRL_AFSEL1_1

#define GPIO_AFRL_AFRL1_2   GPIO_AFRL_AFSEL1_2

#define GPIO_AFRL_AFRL1_3   GPIO_AFRL_AFSEL1_3

#define GPIO_AFRL_AFRL2   GPIO_AFRL_AFSEL2

#define GPIO_AFRL_AFRL2_0   GPIO_AFRL_AFSEL2_0

#define GPIO_AFRL_AFRL2_1   GPIO_AFRL_AFSEL2_1

#define GPIO_AFRL_AFRL2_2   GPIO_AFRL_AFSEL2_2

#define GPIO_AFRL_AFRL2_3   GPIO_AFRL_AFSEL2_3

#define GPIO_AFRL_AFRL3   GPIO_AFRL_AFSEL3

#define GPIO_AFRL_AFRL3_0   GPIO_AFRL_AFSEL3_0

#define GPIO_AFRL_AFRL3_1   GPIO_AFRL_AFSEL3_1

#define GPIO_AFRL_AFRL3_2   GPIO_AFRL_AFSEL3_2

#define GPIO_AFRL_AFRL3_3   GPIO_AFRL_AFSEL3_3

#define GPIO_AFRL_AFRL4   GPIO_AFRL_AFSEL4

#define GPIO_AFRL_AFRL4_0   GPIO_AFRL_AFSEL4_0

#define GPIO_AFRL_AFRL4_1   GPIO_AFRL_AFSEL4_1

#define GPIO_AFRL_AFRL4_2   GPIO_AFRL_AFSEL4_2

#define GPIO_AFRL_AFRL4_3   GPIO_AFRL_AFSEL4_3

#define GPIO_AFRL_AFRL5   GPIO_AFRL_AFSEL5

#define GPIO_AFRL_AFRL5_0   GPIO_AFRL_AFSEL5_0

#define GPIO_AFRL_AFRL5_1   GPIO_AFRL_AFSEL5_1

#define GPIO_AFRL_AFRL5_2   GPIO_AFRL_AFSEL5_2

#define GPIO_AFRL_AFRL5_3   GPIO_AFRL_AFSEL5_3

#define GPIO_AFRL_AFRL6   GPIO_AFRL_AFSEL6

#define GPIO_AFRL_AFRL6_0   GPIO_AFRL_AFSEL6_0

#define GPIO_AFRL_AFRL6_1   GPIO_AFRL_AFSEL6_1

#define GPIO_AFRL_AFRL6_2   GPIO_AFRL_AFSEL6_2

#define GPIO_AFRL_AFRL6_3   GPIO_AFRL_AFSEL6_3

#define GPIO_AFRL_AFRL7   GPIO_AFRL_AFSEL7

#define GPIO_AFRL_AFRL7_0   GPIO_AFRL_AFSEL7_0

#define GPIO_AFRL_AFRL7_1   GPIO_AFRL_AFSEL7_1

#define GPIO_AFRL_AFRL7_2   GPIO_AFRL_AFSEL7_2

#define GPIO_AFRL_AFRL7_3   GPIO_AFRL_AFSEL7_3

#define GPIO_AFRL_AFSEL0   GPIO_AFRL_AFSEL0_Msk

#define GPIO_AFRL_AFSEL0_0   (0x1UL << GPIO_AFRL_AFSEL0_Pos)

#define GPIO_AFRL_AFSEL0_1   (0x2UL << GPIO_AFRL_AFSEL0_Pos)

#define GPIO_AFRL_AFSEL0_2   (0x4UL << GPIO_AFRL_AFSEL0_Pos)

#define GPIO_AFRL_AFSEL0_3   (0x8UL << GPIO_AFRL_AFSEL0_Pos)

#define GPIO_AFRL_AFSEL0_Msk   (0xFUL << GPIO_AFRL_AFSEL0_Pos)

#define GPIO_AFRL_AFSEL0_Pos   (0U)

#define GPIO_AFRL_AFSEL1   GPIO_AFRL_AFSEL1_Msk

#define GPIO_AFRL_AFSEL1_0   (0x1UL << GPIO_AFRL_AFSEL1_Pos)

#define GPIO_AFRL_AFSEL1_1   (0x2UL << GPIO_AFRL_AFSEL1_Pos)

#define GPIO_AFRL_AFSEL1_2   (0x4UL << GPIO_AFRL_AFSEL1_Pos)

#define GPIO_AFRL_AFSEL1_3   (0x8UL << GPIO_AFRL_AFSEL1_Pos)

#define GPIO_AFRL_AFSEL1_Msk   (0xFUL << GPIO_AFRL_AFSEL1_Pos)

#define GPIO_AFRL_AFSEL1_Pos   (4U)

#define GPIO_AFRL_AFSEL2   GPIO_AFRL_AFSEL2_Msk

#define GPIO_AFRL_AFSEL2_0   (0x1UL << GPIO_AFRL_AFSEL2_Pos)

#define GPIO_AFRL_AFSEL2_1   (0x2UL << GPIO_AFRL_AFSEL2_Pos)

#define GPIO_AFRL_AFSEL2_2   (0x4UL << GPIO_AFRL_AFSEL2_Pos)

#define GPIO_AFRL_AFSEL2_3   (0x8UL << GPIO_AFRL_AFSEL2_Pos)

#define GPIO_AFRL_AFSEL2_Msk   (0xFUL << GPIO_AFRL_AFSEL2_Pos)

#define GPIO_AFRL_AFSEL2_Pos   (8U)

#define GPIO_AFRL_AFSEL3   GPIO_AFRL_AFSEL3_Msk

#define GPIO_AFRL_AFSEL3_0   (0x1UL << GPIO_AFRL_AFSEL3_Pos)

#define GPIO_AFRL_AFSEL3_1   (0x2UL << GPIO_AFRL_AFSEL3_Pos)

#define GPIO_AFRL_AFSEL3_2   (0x4UL << GPIO_AFRL_AFSEL3_Pos)

#define GPIO_AFRL_AFSEL3_3   (0x8UL << GPIO_AFRL_AFSEL3_Pos)

#define GPIO_AFRL_AFSEL3_Msk   (0xFUL << GPIO_AFRL_AFSEL3_Pos)

#define GPIO_AFRL_AFSEL3_Pos   (12U)

#define GPIO_AFRL_AFSEL4   GPIO_AFRL_AFSEL4_Msk

#define GPIO_AFRL_AFSEL4_0   (0x1UL << GPIO_AFRL_AFSEL4_Pos)

#define GPIO_AFRL_AFSEL4_1   (0x2UL << GPIO_AFRL_AFSEL4_Pos)

#define GPIO_AFRL_AFSEL4_2   (0x4UL << GPIO_AFRL_AFSEL4_Pos)

#define GPIO_AFRL_AFSEL4_3   (0x8UL << GPIO_AFRL_AFSEL4_Pos)

#define GPIO_AFRL_AFSEL4_Msk   (0xFUL << GPIO_AFRL_AFSEL4_Pos)

#define GPIO_AFRL_AFSEL4_Pos   (16U)

#define GPIO_AFRL_AFSEL5   GPIO_AFRL_AFSEL5_Msk

#define GPIO_AFRL_AFSEL5_0   (0x1UL << GPIO_AFRL_AFSEL5_Pos)

#define GPIO_AFRL_AFSEL5_1   (0x2UL << GPIO_AFRL_AFSEL5_Pos)

#define GPIO_AFRL_AFSEL5_2   (0x4UL << GPIO_AFRL_AFSEL5_Pos)

#define GPIO_AFRL_AFSEL5_3   (0x8UL << GPIO_AFRL_AFSEL5_Pos)

#define GPIO_AFRL_AFSEL5_Msk   (0xFUL << GPIO_AFRL_AFSEL5_Pos)

#define GPIO_AFRL_AFSEL5_Pos   (20U)

#define GPIO_AFRL_AFSEL6   GPIO_AFRL_AFSEL6_Msk

#define GPIO_AFRL_AFSEL6_0   (0x1UL << GPIO_AFRL_AFSEL6_Pos)

#define GPIO_AFRL_AFSEL6_1   (0x2UL << GPIO_AFRL_AFSEL6_Pos)

#define GPIO_AFRL_AFSEL6_2   (0x4UL << GPIO_AFRL_AFSEL6_Pos)

#define GPIO_AFRL_AFSEL6_3   (0x8UL << GPIO_AFRL_AFSEL6_Pos)

#define GPIO_AFRL_AFSEL6_Msk   (0xFUL << GPIO_AFRL_AFSEL6_Pos)

#define GPIO_AFRL_AFSEL6_Pos   (24U)

#define GPIO_AFRL_AFSEL7   GPIO_AFRL_AFSEL7_Msk

#define GPIO_AFRL_AFSEL7_0   (0x1UL << GPIO_AFRL_AFSEL7_Pos)

#define GPIO_AFRL_AFSEL7_1   (0x2UL << GPIO_AFRL_AFSEL7_Pos)

#define GPIO_AFRL_AFSEL7_2   (0x4UL << GPIO_AFRL_AFSEL7_Pos)

#define GPIO_AFRL_AFSEL7_3   (0x8UL << GPIO_AFRL_AFSEL7_Pos)

#define GPIO_AFRL_AFSEL7_Msk   (0xFUL << GPIO_AFRL_AFSEL7_Pos)

#define GPIO_AFRL_AFSEL7_Pos   (28U)

#define GPIO_BRR_BR0   GPIO_BSRR_BR0

#define GPIO_BRR_BR0_Msk   GPIO_BSRR_BR0_Msk

#define GPIO_BRR_BR0_Pos   GPIO_BSRR_BR0_Pos

#define GPIO_BRR_BR1   GPIO_BSRR_BR1

#define GPIO_BRR_BR10   GPIO_BSRR_BR10

#define GPIO_BRR_BR10_Msk   GPIO_BSRR_BR10_Msk

#define GPIO_BRR_BR10_Pos   GPIO_BSRR_BR10_Pos

#define GPIO_BRR_BR11   GPIO_BSRR_BR11

#define GPIO_BRR_BR11_Msk   GPIO_BSRR_BR11_Msk

#define GPIO_BRR_BR11_Pos   GPIO_BSRR_BR11_Pos

#define GPIO_BRR_BR12   GPIO_BSRR_BR12

#define GPIO_BRR_BR12_Msk   GPIO_BSRR_BR12_Msk

#define GPIO_BRR_BR12_Pos   GPIO_BSRR_BR12_Pos

#define GPIO_BRR_BR13   GPIO_BSRR_BR13

#define GPIO_BRR_BR13_Msk   GPIO_BSRR_BR13_Msk

#define GPIO_BRR_BR13_Pos   GPIO_BSRR_BR13_Pos

#define GPIO_BRR_BR14   GPIO_BSRR_BR14

#define GPIO_BRR_BR14_Msk   GPIO_BSRR_BR14_Msk

#define GPIO_BRR_BR14_Pos   GPIO_BSRR_BR14_Pos

#define GPIO_BRR_BR15   GPIO_BSRR_BR15

#define GPIO_BRR_BR15_Msk   GPIO_BSRR_BR15_Msk

#define GPIO_BRR_BR15_Pos   GPIO_BSRR_BR15_Pos

#define GPIO_BRR_BR1_Msk   GPIO_BSRR_BR1_Msk

#define GPIO_BRR_BR1_Pos   GPIO_BSRR_BR1_Pos

#define GPIO_BRR_BR2   GPIO_BSRR_BR2

#define GPIO_BRR_BR2_Msk   GPIO_BSRR_BR2_Msk

#define GPIO_BRR_BR2_Pos   GPIO_BSRR_BR2_Pos

#define GPIO_BRR_BR3   GPIO_BSRR_BR3

#define GPIO_BRR_BR3_Msk   GPIO_BSRR_BR3_Msk

#define GPIO_BRR_BR3_Pos   GPIO_BSRR_BR3_Pos

#define GPIO_BRR_BR4   GPIO_BSRR_BR4

#define GPIO_BRR_BR4_Msk   GPIO_BSRR_BR4_Msk

#define GPIO_BRR_BR4_Pos   GPIO_BSRR_BR4_Pos

#define GPIO_BRR_BR5   GPIO_BSRR_BR5

#define GPIO_BRR_BR5_Msk   GPIO_BSRR_BR5_Msk

#define GPIO_BRR_BR5_Pos   GPIO_BSRR_BR5_Pos

#define GPIO_BRR_BR6   GPIO_BSRR_BR6

#define GPIO_BRR_BR6_Msk   GPIO_BSRR_BR6_Msk

#define GPIO_BRR_BR6_Pos   GPIO_BSRR_BR6_Pos

#define GPIO_BRR_BR7   GPIO_BSRR_BR7

#define GPIO_BRR_BR7_Msk   GPIO_BSRR_BR7_Msk

#define GPIO_BRR_BR7_Pos   GPIO_BSRR_BR7_Pos

#define GPIO_BRR_BR8   GPIO_BSRR_BR8

#define GPIO_BRR_BR8_Msk   GPIO_BSRR_BR8_Msk

#define GPIO_BRR_BR8_Pos   GPIO_BSRR_BR8_Pos

#define GPIO_BRR_BR9   GPIO_BSRR_BR9

#define GPIO_BRR_BR9_Msk   GPIO_BSRR_BR9_Msk

#define GPIO_BRR_BR9_Pos   GPIO_BSRR_BR9_Pos

#define GPIO_BSRR_BR0   GPIO_BSRR_BR0_Msk

#define GPIO_BSRR_BR0_Msk   (0x1UL << GPIO_BSRR_BR0_Pos)

#define GPIO_BSRR_BR0_Pos   (16U)

#define GPIO_BSRR_BR1   GPIO_BSRR_BR1_Msk

#define GPIO_BSRR_BR10   GPIO_BSRR_BR10_Msk

#define GPIO_BSRR_BR10_Msk   (0x1UL << GPIO_BSRR_BR10_Pos)

#define GPIO_BSRR_BR10_Pos   (26U)

#define GPIO_BSRR_BR11   GPIO_BSRR_BR11_Msk

#define GPIO_BSRR_BR11_Msk   (0x1UL << GPIO_BSRR_BR11_Pos)

#define GPIO_BSRR_BR11_Pos   (27U)

#define GPIO_BSRR_BR12   GPIO_BSRR_BR12_Msk

#define GPIO_BSRR_BR12_Msk   (0x1UL << GPIO_BSRR_BR12_Pos)

#define GPIO_BSRR_BR12_Pos   (28U)

#define GPIO_BSRR_BR13   GPIO_BSRR_BR13_Msk

#define GPIO_BSRR_BR13_Msk   (0x1UL << GPIO_BSRR_BR13_Pos)

#define GPIO_BSRR_BR13_Pos   (29U)

#define GPIO_BSRR_BR14   GPIO_BSRR_BR14_Msk

#define GPIO_BSRR_BR14_Msk   (0x1UL << GPIO_BSRR_BR14_Pos)

#define GPIO_BSRR_BR14_Pos   (30U)

#define GPIO_BSRR_BR15   GPIO_BSRR_BR15_Msk

#define GPIO_BSRR_BR15_Msk   (0x1UL << GPIO_BSRR_BR15_Pos)

#define GPIO_BSRR_BR15_Pos   (31U)

#define GPIO_BSRR_BR1_Msk   (0x1UL << GPIO_BSRR_BR1_Pos)

#define GPIO_BSRR_BR1_Pos   (17U)

#define GPIO_BSRR_BR2   GPIO_BSRR_BR2_Msk

#define GPIO_BSRR_BR2_Msk   (0x1UL << GPIO_BSRR_BR2_Pos)

#define GPIO_BSRR_BR2_Pos   (18U)

#define GPIO_BSRR_BR3   GPIO_BSRR_BR3_Msk

#define GPIO_BSRR_BR3_Msk   (0x1UL << GPIO_BSRR_BR3_Pos)

#define GPIO_BSRR_BR3_Pos   (19U)

#define GPIO_BSRR_BR4   GPIO_BSRR_BR4_Msk

#define GPIO_BSRR_BR4_Msk   (0x1UL << GPIO_BSRR_BR4_Pos)

#define GPIO_BSRR_BR4_Pos   (20U)

#define GPIO_BSRR_BR5   GPIO_BSRR_BR5_Msk

#define GPIO_BSRR_BR5_Msk   (0x1UL << GPIO_BSRR_BR5_Pos)

#define GPIO_BSRR_BR5_Pos   (21U)

#define GPIO_BSRR_BR6   GPIO_BSRR_BR6_Msk

#define GPIO_BSRR_BR6_Msk   (0x1UL << GPIO_BSRR_BR6_Pos)

#define GPIO_BSRR_BR6_Pos   (22U)

#define GPIO_BSRR_BR7   GPIO_BSRR_BR7_Msk

#define GPIO_BSRR_BR7_Msk   (0x1UL << GPIO_BSRR_BR7_Pos)

#define GPIO_BSRR_BR7_Pos   (23U)

#define GPIO_BSRR_BR8   GPIO_BSRR_BR8_Msk

#define GPIO_BSRR_BR8_Msk   (0x1UL << GPIO_BSRR_BR8_Pos)

#define GPIO_BSRR_BR8_Pos   (24U)

#define GPIO_BSRR_BR9   GPIO_BSRR_BR9_Msk

#define GPIO_BSRR_BR9_Msk   (0x1UL << GPIO_BSRR_BR9_Pos)

#define GPIO_BSRR_BR9_Pos   (25U)

#define GPIO_BSRR_BR_0   GPIO_BSRR_BR0

#define GPIO_BSRR_BR_1   GPIO_BSRR_BR1

#define GPIO_BSRR_BR_10   GPIO_BSRR_BR10

#define GPIO_BSRR_BR_11   GPIO_BSRR_BR11

#define GPIO_BSRR_BR_12   GPIO_BSRR_BR12

#define GPIO_BSRR_BR_13   GPIO_BSRR_BR13

#define GPIO_BSRR_BR_14   GPIO_BSRR_BR14

#define GPIO_BSRR_BR_15   GPIO_BSRR_BR15

#define GPIO_BSRR_BR_2   GPIO_BSRR_BR2

#define GPIO_BSRR_BR_3   GPIO_BSRR_BR3

#define GPIO_BSRR_BR_4   GPIO_BSRR_BR4

#define GPIO_BSRR_BR_5   GPIO_BSRR_BR5

#define GPIO_BSRR_BR_6   GPIO_BSRR_BR6

#define GPIO_BSRR_BR_7   GPIO_BSRR_BR7

#define GPIO_BSRR_BR_8   GPIO_BSRR_BR8

#define GPIO_BSRR_BR_9   GPIO_BSRR_BR9

#define GPIO_BSRR_BS0   GPIO_BSRR_BS0_Msk

#define GPIO_BSRR_BS0_Msk   (0x1UL << GPIO_BSRR_BS0_Pos)

#define GPIO_BSRR_BS0_Pos   (0U)

#define GPIO_BSRR_BS1   GPIO_BSRR_BS1_Msk

#define GPIO_BSRR_BS10   GPIO_BSRR_BS10_Msk

#define GPIO_BSRR_BS10_Msk   (0x1UL << GPIO_BSRR_BS10_Pos)

#define GPIO_BSRR_BS10_Pos   (10U)

#define GPIO_BSRR_BS11   GPIO_BSRR_BS11_Msk

#define GPIO_BSRR_BS11_Msk   (0x1UL << GPIO_BSRR_BS11_Pos)

#define GPIO_BSRR_BS11_Pos   (11U)

#define GPIO_BSRR_BS12   GPIO_BSRR_BS12_Msk

#define GPIO_BSRR_BS12_Msk   (0x1UL << GPIO_BSRR_BS12_Pos)

#define GPIO_BSRR_BS12_Pos   (12U)

#define GPIO_BSRR_BS13   GPIO_BSRR_BS13_Msk

#define GPIO_BSRR_BS13_Msk   (0x1UL << GPIO_BSRR_BS13_Pos)

#define GPIO_BSRR_BS13_Pos   (13U)

#define GPIO_BSRR_BS14   GPIO_BSRR_BS14_Msk

#define GPIO_BSRR_BS14_Msk   (0x1UL << GPIO_BSRR_BS14_Pos)

#define GPIO_BSRR_BS14_Pos   (14U)

#define GPIO_BSRR_BS15   GPIO_BSRR_BS15_Msk

#define GPIO_BSRR_BS15_Msk   (0x1UL << GPIO_BSRR_BS15_Pos)

#define GPIO_BSRR_BS15_Pos   (15U)

#define GPIO_BSRR_BS1_Msk   (0x1UL << GPIO_BSRR_BS1_Pos)

#define GPIO_BSRR_BS1_Pos   (1U)

#define GPIO_BSRR_BS2   GPIO_BSRR_BS2_Msk

#define GPIO_BSRR_BS2_Msk   (0x1UL << GPIO_BSRR_BS2_Pos)

#define GPIO_BSRR_BS2_Pos   (2U)

#define GPIO_BSRR_BS3   GPIO_BSRR_BS3_Msk

#define GPIO_BSRR_BS3_Msk   (0x1UL << GPIO_BSRR_BS3_Pos)

#define GPIO_BSRR_BS3_Pos   (3U)

#define GPIO_BSRR_BS4   GPIO_BSRR_BS4_Msk

#define GPIO_BSRR_BS4_Msk   (0x1UL << GPIO_BSRR_BS4_Pos)

#define GPIO_BSRR_BS4_Pos   (4U)

#define GPIO_BSRR_BS5   GPIO_BSRR_BS5_Msk

#define GPIO_BSRR_BS5_Msk   (0x1UL << GPIO_BSRR_BS5_Pos)

#define GPIO_BSRR_BS5_Pos   (5U)

#define GPIO_BSRR_BS6   GPIO_BSRR_BS6_Msk

#define GPIO_BSRR_BS6_Msk   (0x1UL << GPIO_BSRR_BS6_Pos)

#define GPIO_BSRR_BS6_Pos   (6U)

#define GPIO_BSRR_BS7   GPIO_BSRR_BS7_Msk

#define GPIO_BSRR_BS7_Msk   (0x1UL << GPIO_BSRR_BS7_Pos)

#define GPIO_BSRR_BS7_Pos   (7U)

#define GPIO_BSRR_BS8   GPIO_BSRR_BS8_Msk

#define GPIO_BSRR_BS8_Msk   (0x1UL << GPIO_BSRR_BS8_Pos)

#define GPIO_BSRR_BS8_Pos   (8U)

#define GPIO_BSRR_BS9   GPIO_BSRR_BS9_Msk

#define GPIO_BSRR_BS9_Msk   (0x1UL << GPIO_BSRR_BS9_Pos)

#define GPIO_BSRR_BS9_Pos   (9U)

#define GPIO_BSRR_BS_0   GPIO_BSRR_BS0

#define GPIO_BSRR_BS_1   GPIO_BSRR_BS1

#define GPIO_BSRR_BS_10   GPIO_BSRR_BS10

#define GPIO_BSRR_BS_11   GPIO_BSRR_BS11

#define GPIO_BSRR_BS_12   GPIO_BSRR_BS12

#define GPIO_BSRR_BS_13   GPIO_BSRR_BS13

#define GPIO_BSRR_BS_14   GPIO_BSRR_BS14

#define GPIO_BSRR_BS_15   GPIO_BSRR_BS15

#define GPIO_BSRR_BS_2   GPIO_BSRR_BS2

#define GPIO_BSRR_BS_3   GPIO_BSRR_BS3

#define GPIO_BSRR_BS_4   GPIO_BSRR_BS4

#define GPIO_BSRR_BS_5   GPIO_BSRR_BS5

#define GPIO_BSRR_BS_6   GPIO_BSRR_BS6

#define GPIO_BSRR_BS_7   GPIO_BSRR_BS7

#define GPIO_BSRR_BS_8   GPIO_BSRR_BS8

#define GPIO_BSRR_BS_9   GPIO_BSRR_BS9

#define GPIO_IDR_ID0   GPIO_IDR_ID0_Msk

#define GPIO_IDR_ID0_Msk   (0x1UL << GPIO_IDR_ID0_Pos)

#define GPIO_IDR_ID0_Pos   (0U)

#define GPIO_IDR_ID1   GPIO_IDR_ID1_Msk

#define GPIO_IDR_ID10   GPIO_IDR_ID10_Msk

#define GPIO_IDR_ID10_Msk   (0x1UL << GPIO_IDR_ID10_Pos)

#define GPIO_IDR_ID10_Pos   (10U)

#define GPIO_IDR_ID11   GPIO_IDR_ID11_Msk

#define GPIO_IDR_ID11_Msk   (0x1UL << GPIO_IDR_ID11_Pos)

#define GPIO_IDR_ID11_Pos   (11U)

#define GPIO_IDR_ID12   GPIO_IDR_ID12_Msk

#define GPIO_IDR_ID12_Msk   (0x1UL << GPIO_IDR_ID12_Pos)

#define GPIO_IDR_ID12_Pos   (12U)

#define GPIO_IDR_ID13   GPIO_IDR_ID13_Msk

#define GPIO_IDR_ID13_Msk   (0x1UL << GPIO_IDR_ID13_Pos)

#define GPIO_IDR_ID13_Pos   (13U)

#define GPIO_IDR_ID14   GPIO_IDR_ID14_Msk

#define GPIO_IDR_ID14_Msk   (0x1UL << GPIO_IDR_ID14_Pos)

#define GPIO_IDR_ID14_Pos   (14U)

#define GPIO_IDR_ID15   GPIO_IDR_ID15_Msk

#define GPIO_IDR_ID15_Msk   (0x1UL << GPIO_IDR_ID15_Pos)

#define GPIO_IDR_ID15_Pos   (15U)

#define GPIO_IDR_ID1_Msk   (0x1UL << GPIO_IDR_ID1_Pos)

#define GPIO_IDR_ID1_Pos   (1U)

#define GPIO_IDR_ID2   GPIO_IDR_ID2_Msk

#define GPIO_IDR_ID2_Msk   (0x1UL << GPIO_IDR_ID2_Pos)

#define GPIO_IDR_ID2_Pos   (2U)

#define GPIO_IDR_ID3   GPIO_IDR_ID3_Msk

#define GPIO_IDR_ID3_Msk   (0x1UL << GPIO_IDR_ID3_Pos)

#define GPIO_IDR_ID3_Pos   (3U)

#define GPIO_IDR_ID4   GPIO_IDR_ID4_Msk

#define GPIO_IDR_ID4_Msk   (0x1UL << GPIO_IDR_ID4_Pos)

#define GPIO_IDR_ID4_Pos   (4U)

#define GPIO_IDR_ID5   GPIO_IDR_ID5_Msk

#define GPIO_IDR_ID5_Msk   (0x1UL << GPIO_IDR_ID5_Pos)

#define GPIO_IDR_ID5_Pos   (5U)

#define GPIO_IDR_ID6   GPIO_IDR_ID6_Msk

#define GPIO_IDR_ID6_Msk   (0x1UL << GPIO_IDR_ID6_Pos)

#define GPIO_IDR_ID6_Pos   (6U)

#define GPIO_IDR_ID7   GPIO_IDR_ID7_Msk

#define GPIO_IDR_ID7_Msk   (0x1UL << GPIO_IDR_ID7_Pos)

#define GPIO_IDR_ID7_Pos   (7U)

#define GPIO_IDR_ID8   GPIO_IDR_ID8_Msk

#define GPIO_IDR_ID8_Msk   (0x1UL << GPIO_IDR_ID8_Pos)

#define GPIO_IDR_ID8_Pos   (8U)

#define GPIO_IDR_ID9   GPIO_IDR_ID9_Msk

#define GPIO_IDR_ID9_Msk   (0x1UL << GPIO_IDR_ID9_Pos)

#define GPIO_IDR_ID9_Pos   (9U)

#define GPIO_IDR_IDR_0   GPIO_IDR_ID0

#define GPIO_IDR_IDR_1   GPIO_IDR_ID1

#define GPIO_IDR_IDR_10   GPIO_IDR_ID10

#define GPIO_IDR_IDR_11   GPIO_IDR_ID11

#define GPIO_IDR_IDR_12   GPIO_IDR_ID12

#define GPIO_IDR_IDR_13   GPIO_IDR_ID13

#define GPIO_IDR_IDR_14   GPIO_IDR_ID14

#define GPIO_IDR_IDR_15   GPIO_IDR_ID15

#define GPIO_IDR_IDR_2   GPIO_IDR_ID2

#define GPIO_IDR_IDR_3   GPIO_IDR_ID3

#define GPIO_IDR_IDR_4   GPIO_IDR_ID4

#define GPIO_IDR_IDR_5   GPIO_IDR_ID5

#define GPIO_IDR_IDR_6   GPIO_IDR_ID6

#define GPIO_IDR_IDR_7   GPIO_IDR_ID7

#define GPIO_IDR_IDR_8   GPIO_IDR_ID8

#define GPIO_IDR_IDR_9   GPIO_IDR_ID9

#define GPIO_LCKR_LCK0   GPIO_LCKR_LCK0_Msk

#define GPIO_LCKR_LCK0_Msk   (0x1UL << GPIO_LCKR_LCK0_Pos)

#define GPIO_LCKR_LCK0_Pos   (0U)

#define GPIO_LCKR_LCK1   GPIO_LCKR_LCK1_Msk

#define GPIO_LCKR_LCK10   GPIO_LCKR_LCK10_Msk

#define GPIO_LCKR_LCK10_Msk   (0x1UL << GPIO_LCKR_LCK10_Pos)

#define GPIO_LCKR_LCK10_Pos   (10U)

#define GPIO_LCKR_LCK11   GPIO_LCKR_LCK11_Msk

#define GPIO_LCKR_LCK11_Msk   (0x1UL << GPIO_LCKR_LCK11_Pos)

#define GPIO_LCKR_LCK11_Pos   (11U)

#define GPIO_LCKR_LCK12   GPIO_LCKR_LCK12_Msk

#define GPIO_LCKR_LCK12_Msk   (0x1UL << GPIO_LCKR_LCK12_Pos)

#define GPIO_LCKR_LCK12_Pos   (12U)

#define GPIO_LCKR_LCK13   GPIO_LCKR_LCK13_Msk

#define GPIO_LCKR_LCK13_Msk   (0x1UL << GPIO_LCKR_LCK13_Pos)

#define GPIO_LCKR_LCK13_Pos   (13U)

#define GPIO_LCKR_LCK14   GPIO_LCKR_LCK14_Msk

#define GPIO_LCKR_LCK14_Msk   (0x1UL << GPIO_LCKR_LCK14_Pos)

#define GPIO_LCKR_LCK14_Pos   (14U)

#define GPIO_LCKR_LCK15   GPIO_LCKR_LCK15_Msk

#define GPIO_LCKR_LCK15_Msk   (0x1UL << GPIO_LCKR_LCK15_Pos)

#define GPIO_LCKR_LCK15_Pos   (15U)

#define GPIO_LCKR_LCK1_Msk   (0x1UL << GPIO_LCKR_LCK1_Pos)

#define GPIO_LCKR_LCK1_Pos   (1U)

#define GPIO_LCKR_LCK2   GPIO_LCKR_LCK2_Msk

#define GPIO_LCKR_LCK2_Msk   (0x1UL << GPIO_LCKR_LCK2_Pos)

#define GPIO_LCKR_LCK2_Pos   (2U)

#define GPIO_LCKR_LCK3   GPIO_LCKR_LCK3_Msk

#define GPIO_LCKR_LCK3_Msk   (0x1UL << GPIO_LCKR_LCK3_Pos)

#define GPIO_LCKR_LCK3_Pos   (3U)

#define GPIO_LCKR_LCK4   GPIO_LCKR_LCK4_Msk

#define GPIO_LCKR_LCK4_Msk   (0x1UL << GPIO_LCKR_LCK4_Pos)

#define GPIO_LCKR_LCK4_Pos   (4U)

#define GPIO_LCKR_LCK5   GPIO_LCKR_LCK5_Msk

#define GPIO_LCKR_LCK5_Msk   (0x1UL << GPIO_LCKR_LCK5_Pos)

#define GPIO_LCKR_LCK5_Pos   (5U)

#define GPIO_LCKR_LCK6   GPIO_LCKR_LCK6_Msk

#define GPIO_LCKR_LCK6_Msk   (0x1UL << GPIO_LCKR_LCK6_Pos)

#define GPIO_LCKR_LCK6_Pos   (6U)

#define GPIO_LCKR_LCK7   GPIO_LCKR_LCK7_Msk

#define GPIO_LCKR_LCK7_Msk   (0x1UL << GPIO_LCKR_LCK7_Pos)

#define GPIO_LCKR_LCK7_Pos   (7U)

#define GPIO_LCKR_LCK8   GPIO_LCKR_LCK8_Msk

#define GPIO_LCKR_LCK8_Msk   (0x1UL << GPIO_LCKR_LCK8_Pos)

#define GPIO_LCKR_LCK8_Pos   (8U)

#define GPIO_LCKR_LCK9   GPIO_LCKR_LCK9_Msk

#define GPIO_LCKR_LCK9_Msk   (0x1UL << GPIO_LCKR_LCK9_Pos)

#define GPIO_LCKR_LCK9_Pos   (9U)

#define GPIO_LCKR_LCKK   GPIO_LCKR_LCKK_Msk

#define GPIO_LCKR_LCKK_Msk   (0x1UL << GPIO_LCKR_LCKK_Pos)

#define GPIO_LCKR_LCKK_Pos   (16U)

#define GPIO_MODER_MODE0   GPIO_MODER_MODER0

#define GPIO_MODER_MODE0_0   GPIO_MODER_MODER0_0

#define GPIO_MODER_MODE0_1   GPIO_MODER_MODER0_1

#define GPIO_MODER_MODE0_Msk   GPIO_MODER_MODER0_Msk

#define GPIO_MODER_MODE0_Pos   GPIO_MODER_MODER0_Pos

#define GPIO_MODER_MODE1   GPIO_MODER_MODER1

#define GPIO_MODER_MODE10   GPIO_MODER_MODER10

#define GPIO_MODER_MODE10_0   GPIO_MODER_MODER10_0

#define GPIO_MODER_MODE10_1   GPIO_MODER_MODER10_1

#define GPIO_MODER_MODE10_Msk   GPIO_MODER_MODER10_Msk

#define GPIO_MODER_MODE10_Pos   GPIO_MODER_MODER10_Pos

#define GPIO_MODER_MODE11   GPIO_MODER_MODER11

#define GPIO_MODER_MODE11_0   GPIO_MODER_MODER11_0

#define GPIO_MODER_MODE11_1   GPIO_MODER_MODER11_1

#define GPIO_MODER_MODE11_Msk   GPIO_MODER_MODER11_Msk

#define GPIO_MODER_MODE11_Pos   GPIO_MODER_MODER11_Pos

#define GPIO_MODER_MODE12   GPIO_MODER_MODER12

#define GPIO_MODER_MODE12_0   GPIO_MODER_MODER12_0

#define GPIO_MODER_MODE12_1   GPIO_MODER_MODER12_1

#define GPIO_MODER_MODE12_Msk   GPIO_MODER_MODER12_Msk

#define GPIO_MODER_MODE12_Pos   GPIO_MODER_MODER12_Pos

#define GPIO_MODER_MODE13   GPIO_MODER_MODER13

#define GPIO_MODER_MODE13_0   GPIO_MODER_MODER13_0

#define GPIO_MODER_MODE13_1   GPIO_MODER_MODER13_1

#define GPIO_MODER_MODE13_Msk   GPIO_MODER_MODER13_Msk

#define GPIO_MODER_MODE13_Pos   GPIO_MODER_MODER13_Pos

#define GPIO_MODER_MODE14   GPIO_MODER_MODER14

#define GPIO_MODER_MODE14_0   GPIO_MODER_MODER14_0

#define GPIO_MODER_MODE14_1   GPIO_MODER_MODER14_1

#define GPIO_MODER_MODE14_Msk   GPIO_MODER_MODER14_Msk

#define GPIO_MODER_MODE14_Pos   GPIO_MODER_MODER14_Pos

#define GPIO_MODER_MODE15   GPIO_MODER_MODER15

#define GPIO_MODER_MODE15_0   GPIO_MODER_MODER15_0

#define GPIO_MODER_MODE15_1   GPIO_MODER_MODER15_1

#define GPIO_MODER_MODE15_Msk   GPIO_MODER_MODER15_Msk

#define GPIO_MODER_MODE15_Pos   GPIO_MODER_MODER15_Pos

#define GPIO_MODER_MODE1_0   GPIO_MODER_MODER1_0

#define GPIO_MODER_MODE1_1   GPIO_MODER_MODER1_1

#define GPIO_MODER_MODE1_Msk   GPIO_MODER_MODER1_Msk

#define GPIO_MODER_MODE1_Pos   GPIO_MODER_MODER1_Pos

#define GPIO_MODER_MODE2   GPIO_MODER_MODER2

#define GPIO_MODER_MODE2_0   GPIO_MODER_MODER2_0

#define GPIO_MODER_MODE2_1   GPIO_MODER_MODER2_1

#define GPIO_MODER_MODE2_Msk   GPIO_MODER_MODER2_Msk

#define GPIO_MODER_MODE2_Pos   GPIO_MODER_MODER2_PoS

#define GPIO_MODER_MODE3   GPIO_MODER_MODER3

#define GPIO_MODER_MODE3_0   GPIO_MODER_MODER3_0

#define GPIO_MODER_MODE3_1   GPIO_MODER_MODER3_1

#define GPIO_MODER_MODE3_Msk   GPIO_MODER_MODER3_Msk

#define GPIO_MODER_MODE3_Pos   GPIO_MODER_MODER3_Pos

#define GPIO_MODER_MODE4   GPIO_MODER_MODER4

#define GPIO_MODER_MODE4_0   GPIO_MODER_MODER4_0

#define GPIO_MODER_MODE4_1   GPIO_MODER_MODER4_1

#define GPIO_MODER_MODE4_Msk   GPIO_MODER_MODER4_Msk

#define GPIO_MODER_MODE4_Pos   GPIO_MODER_MODER4_Pos

#define GPIO_MODER_MODE5   GPIO_MODER_MODER5

#define GPIO_MODER_MODE5_0   GPIO_MODER_MODER5_0

#define GPIO_MODER_MODE5_1   GPIO_MODER_MODER5_1

#define GPIO_MODER_MODE5_Msk   GPIO_MODER_MODER5_Msk

#define GPIO_MODER_MODE5_Pos   GPIO_MODER_MODER5_Pos

#define GPIO_MODER_MODE6   GPIO_MODER_MODER6

#define GPIO_MODER_MODE6_0   GPIO_MODER_MODER6_0

#define GPIO_MODER_MODE6_1   GPIO_MODER_MODER6_1

#define GPIO_MODER_MODE6_Msk   GPIO_MODER_MODER6_Msk

#define GPIO_MODER_MODE6_Pos   GPIO_MODER_MODER6_Pos

#define GPIO_MODER_MODE7   GPIO_MODER_MODER7

#define GPIO_MODER_MODE7_0   GPIO_MODER_MODER7_0

#define GPIO_MODER_MODE7_1   GPIO_MODER_MODER7_1

#define GPIO_MODER_MODE7_Msk   GPIO_MODER_MODER7_Msk

#define GPIO_MODER_MODE7_Pos   GPIO_MODER_MODER7_Pos

#define GPIO_MODER_MODE8   GPIO_MODER_MODER8

#define GPIO_MODER_MODE8_0   GPIO_MODER_MODER8_0

#define GPIO_MODER_MODE8_1   GPIO_MODER_MODER8_1

#define GPIO_MODER_MODE8_Msk   GPIO_MODER_MODER2_Msk

#define GPIO_MODER_MODE8_Pos   GPIO_MODER_MODER8_Pos

#define GPIO_MODER_MODE9   GPIO_MODER_MODER9

#define GPIO_MODER_MODE9_0   GPIO_MODER_MODER9_0

#define GPIO_MODER_MODE9_1   GPIO_MODER_MODER9_1

#define GPIO_MODER_MODE9_Msk   GPIO_MODER_MODER9_Msk

#define GPIO_MODER_MODE9_Pos   GPIO_MODER_MODER9_Pos

#define GPIO_MODER_MODER0   GPIO_MODER_MODER0_Msk

#define GPIO_MODER_MODER0_0   (0x1UL << GPIO_MODER_MODER0_Pos)

#define GPIO_MODER_MODER0_1   (0x2UL << GPIO_MODER_MODER0_Pos)

#define GPIO_MODER_MODER0_Msk   (0x3UL << GPIO_MODER_MODER0_Pos)

#define GPIO_MODER_MODER0_Pos   (0U)

#define GPIO_MODER_MODER1   GPIO_MODER_MODER1_Msk

#define GPIO_MODER_MODER10   GPIO_MODER_MODER10_Msk

#define GPIO_MODER_MODER10_0   (0x1UL << GPIO_MODER_MODER10_Pos)

#define GPIO_MODER_MODER10_1   (0x2UL << GPIO_MODER_MODER10_Pos)

#define GPIO_MODER_MODER10_Msk   (0x3UL << GPIO_MODER_MODER10_Pos)

#define GPIO_MODER_MODER10_Pos   (20U)

#define GPIO_MODER_MODER11   GPIO_MODER_MODER11_Msk

#define GPIO_MODER_MODER11_0   (0x1UL << GPIO_MODER_MODER11_Pos)

#define GPIO_MODER_MODER11_1   (0x2UL << GPIO_MODER_MODER11_Pos)

#define GPIO_MODER_MODER11_Msk   (0x3UL << GPIO_MODER_MODER11_Pos)

#define GPIO_MODER_MODER11_Pos   (22U)

#define GPIO_MODER_MODER12   GPIO_MODER_MODER12_Msk

#define GPIO_MODER_MODER12_0   (0x1UL << GPIO_MODER_MODER12_Pos)

#define GPIO_MODER_MODER12_1   (0x2UL << GPIO_MODER_MODER12_Pos)

#define GPIO_MODER_MODER12_Msk   (0x3UL << GPIO_MODER_MODER12_Pos)

#define GPIO_MODER_MODER12_Pos   (24U)

#define GPIO_MODER_MODER13   GPIO_MODER_MODER13_Msk

#define GPIO_MODER_MODER13_0   (0x1UL << GPIO_MODER_MODER13_Pos)

#define GPIO_MODER_MODER13_1   (0x2UL << GPIO_MODER_MODER13_Pos)

#define GPIO_MODER_MODER13_Msk   (0x3UL << GPIO_MODER_MODER13_Pos)

#define GPIO_MODER_MODER13_Pos   (26U)

#define GPIO_MODER_MODER14   GPIO_MODER_MODER14_Msk

#define GPIO_MODER_MODER14_0   (0x1UL << GPIO_MODER_MODER14_Pos)

#define GPIO_MODER_MODER14_1   (0x2UL << GPIO_MODER_MODER14_Pos)

#define GPIO_MODER_MODER14_Msk   (0x3UL << GPIO_MODER_MODER14_Pos)

#define GPIO_MODER_MODER14_Pos   (28U)

#define GPIO_MODER_MODER15   GPIO_MODER_MODER15_Msk

#define GPIO_MODER_MODER15_0   (0x1UL << GPIO_MODER_MODER15_Pos)

#define GPIO_MODER_MODER15_1   (0x2UL << GPIO_MODER_MODER15_Pos)

#define GPIO_MODER_MODER15_Msk   (0x3UL << GPIO_MODER_MODER15_Pos)

#define GPIO_MODER_MODER15_Pos   (30U)

#define GPIO_MODER_MODER1_0   (0x1UL << GPIO_MODER_MODER1_Pos)

#define GPIO_MODER_MODER1_1   (0x2UL << GPIO_MODER_MODER1_Pos)

#define GPIO_MODER_MODER1_Msk   (0x3UL << GPIO_MODER_MODER1_Pos)

#define GPIO_MODER_MODER1_Pos   (2U)

#define GPIO_MODER_MODER2   GPIO_MODER_MODER2_Msk

#define GPIO_MODER_MODER2_0   (0x1UL << GPIO_MODER_MODER2_Pos)

#define GPIO_MODER_MODER2_1   (0x2UL << GPIO_MODER_MODER2_Pos)

#define GPIO_MODER_MODER2_Msk   (0x3UL << GPIO_MODER_MODER2_Pos)

#define GPIO_MODER_MODER2_Pos   (4U)

#define GPIO_MODER_MODER3   GPIO_MODER_MODER3_Msk

#define GPIO_MODER_MODER3_0   (0x1UL << GPIO_MODER_MODER3_Pos)

#define GPIO_MODER_MODER3_1   (0x2UL << GPIO_MODER_MODER3_Pos)

#define GPIO_MODER_MODER3_Msk   (0x3UL << GPIO_MODER_MODER3_Pos)

#define GPIO_MODER_MODER3_Pos   (6U)

#define GPIO_MODER_MODER4   GPIO_MODER_MODER4_Msk

#define GPIO_MODER_MODER4_0   (0x1UL << GPIO_MODER_MODER4_Pos)

#define GPIO_MODER_MODER4_1   (0x2UL << GPIO_MODER_MODER4_Pos)

#define GPIO_MODER_MODER4_Msk   (0x3UL << GPIO_MODER_MODER4_Pos)

#define GPIO_MODER_MODER4_Pos   (8U)

#define GPIO_MODER_MODER5   GPIO_MODER_MODER5_Msk

#define GPIO_MODER_MODER5_0   (0x1UL << GPIO_MODER_MODER5_Pos)

#define GPIO_MODER_MODER5_1   (0x2UL << GPIO_MODER_MODER5_Pos)

#define GPIO_MODER_MODER5_Msk   (0x3UL << GPIO_MODER_MODER5_Pos)

#define GPIO_MODER_MODER5_Pos   (10U)

#define GPIO_MODER_MODER6   GPIO_MODER_MODER6_Msk

#define GPIO_MODER_MODER6_0   (0x1UL << GPIO_MODER_MODER6_Pos)

#define GPIO_MODER_MODER6_1   (0x2UL << GPIO_MODER_MODER6_Pos)

#define GPIO_MODER_MODER6_Msk   (0x3UL << GPIO_MODER_MODER6_Pos)

#define GPIO_MODER_MODER6_Pos   (12U)

#define GPIO_MODER_MODER7   GPIO_MODER_MODER7_Msk

#define GPIO_MODER_MODER7_0   (0x1UL << GPIO_MODER_MODER7_Pos)

#define GPIO_MODER_MODER7_1   (0x2UL << GPIO_MODER_MODER7_Pos)

#define GPIO_MODER_MODER7_Msk   (0x3UL << GPIO_MODER_MODER7_Pos)

#define GPIO_MODER_MODER7_Pos   (14U)

#define GPIO_MODER_MODER8   GPIO_MODER_MODER8_Msk

#define GPIO_MODER_MODER8_0   (0x1UL << GPIO_MODER_MODER8_Pos)

#define GPIO_MODER_MODER8_1   (0x2UL << GPIO_MODER_MODER8_Pos)

#define GPIO_MODER_MODER8_Msk   (0x3UL << GPIO_MODER_MODER8_Pos)

#define GPIO_MODER_MODER8_Pos   (16U)

#define GPIO_MODER_MODER9   GPIO_MODER_MODER9_Msk

#define GPIO_MODER_MODER9_0   (0x1UL << GPIO_MODER_MODER9_Pos)

#define GPIO_MODER_MODER9_1   (0x2UL << GPIO_MODER_MODER9_Pos)

#define GPIO_MODER_MODER9_Msk   (0x3UL << GPIO_MODER_MODER9_Pos)

#define GPIO_MODER_MODER9_Pos   (18U)

#define GPIO_ODR_OD0   GPIO_ODR_OD0_Msk

#define GPIO_ODR_OD0_Msk   (0x1UL << GPIO_ODR_OD0_Pos)

#define GPIO_ODR_OD0_Pos   (0U)

#define GPIO_ODR_OD1   GPIO_ODR_OD1_Msk

#define GPIO_ODR_OD10   GPIO_ODR_OD10_Msk

#define GPIO_ODR_OD10_Msk   (0x1UL << GPIO_ODR_OD10_Pos)

#define GPIO_ODR_OD10_Pos   (10U)

#define GPIO_ODR_OD11   GPIO_ODR_OD11_Msk

#define GPIO_ODR_OD11_Msk   (0x1UL << GPIO_ODR_OD11_Pos)

#define GPIO_ODR_OD11_Pos   (11U)

#define GPIO_ODR_OD12   GPIO_ODR_OD12_Msk

#define GPIO_ODR_OD12_Msk   (0x1UL << GPIO_ODR_OD12_Pos)

#define GPIO_ODR_OD12_Pos   (12U)

#define GPIO_ODR_OD13   GPIO_ODR_OD13_Msk

#define GPIO_ODR_OD13_Msk   (0x1UL << GPIO_ODR_OD13_Pos)

#define GPIO_ODR_OD13_Pos   (13U)

#define GPIO_ODR_OD14   GPIO_ODR_OD14_Msk

#define GPIO_ODR_OD14_Msk   (0x1UL << GPIO_ODR_OD14_Pos)

#define GPIO_ODR_OD14_Pos   (14U)

#define GPIO_ODR_OD15   GPIO_ODR_OD15_Msk

#define GPIO_ODR_OD15_Msk   (0x1UL << GPIO_ODR_OD15_Pos)

#define GPIO_ODR_OD15_Pos   (15U)

#define GPIO_ODR_OD1_Msk   (0x1UL << GPIO_ODR_OD1_Pos)

#define GPIO_ODR_OD1_Pos   (1U)

#define GPIO_ODR_OD2   GPIO_ODR_OD2_Msk

#define GPIO_ODR_OD2_Msk   (0x1UL << GPIO_ODR_OD2_Pos)

#define GPIO_ODR_OD2_Pos   (2U)

#define GPIO_ODR_OD3   GPIO_ODR_OD3_Msk

#define GPIO_ODR_OD3_Msk   (0x1UL << GPIO_ODR_OD3_Pos)

#define GPIO_ODR_OD3_Pos   (3U)

#define GPIO_ODR_OD4   GPIO_ODR_OD4_Msk

#define GPIO_ODR_OD4_Msk   (0x1UL << GPIO_ODR_OD4_Pos)

#define GPIO_ODR_OD4_Pos   (4U)

#define GPIO_ODR_OD5   GPIO_ODR_OD5_Msk

#define GPIO_ODR_OD5_Msk   (0x1UL << GPIO_ODR_OD5_Pos)

#define GPIO_ODR_OD5_Pos   (5U)

#define GPIO_ODR_OD6   GPIO_ODR_OD6_Msk

#define GPIO_ODR_OD6_Msk   (0x1UL << GPIO_ODR_OD6_Pos)

#define GPIO_ODR_OD6_Pos   (6U)

#define GPIO_ODR_OD7   GPIO_ODR_OD7_Msk

#define GPIO_ODR_OD7_Msk   (0x1UL << GPIO_ODR_OD7_Pos)

#define GPIO_ODR_OD7_Pos   (7U)

#define GPIO_ODR_OD8   GPIO_ODR_OD8_Msk

#define GPIO_ODR_OD8_Msk   (0x1UL << GPIO_ODR_OD8_Pos)

#define GPIO_ODR_OD8_Pos   (8U)

#define GPIO_ODR_OD9   GPIO_ODR_OD9_Msk

#define GPIO_ODR_OD9_Msk   (0x1UL << GPIO_ODR_OD9_Pos)

#define GPIO_ODR_OD9_Pos   (9U)

#define GPIO_ODR_ODR_0   GPIO_ODR_OD0

#define GPIO_ODR_ODR_1   GPIO_ODR_OD1

#define GPIO_ODR_ODR_10   GPIO_ODR_OD10

#define GPIO_ODR_ODR_11   GPIO_ODR_OD11

#define GPIO_ODR_ODR_12   GPIO_ODR_OD12

#define GPIO_ODR_ODR_13   GPIO_ODR_OD13

#define GPIO_ODR_ODR_14   GPIO_ODR_OD14

#define GPIO_ODR_ODR_15   GPIO_ODR_OD15

#define GPIO_ODR_ODR_2   GPIO_ODR_OD2

#define GPIO_ODR_ODR_3   GPIO_ODR_OD3

#define GPIO_ODR_ODR_4   GPIO_ODR_OD4

#define GPIO_ODR_ODR_5   GPIO_ODR_OD5

#define GPIO_ODR_ODR_6   GPIO_ODR_OD6

#define GPIO_ODR_ODR_7   GPIO_ODR_OD7

#define GPIO_ODR_ODR_8   GPIO_ODR_OD8

#define GPIO_ODR_ODR_9   GPIO_ODR_OD9

#define GPIO_OSPEEDER_OSPEEDR0   GPIO_OSPEEDR_OSPEED0

#define GPIO_OSPEEDER_OSPEEDR0_0   GPIO_OSPEEDR_OSPEED0_0

#define GPIO_OSPEEDER_OSPEEDR0_1   GPIO_OSPEEDR_OSPEED0_1

#define GPIO_OSPEEDER_OSPEEDR1   GPIO_OSPEEDR_OSPEED1

#define GPIO_OSPEEDER_OSPEEDR10   GPIO_OSPEEDR_OSPEED10

#define GPIO_OSPEEDER_OSPEEDR10_0   GPIO_OSPEEDR_OSPEED10_0

#define GPIO_OSPEEDER_OSPEEDR10_1   GPIO_OSPEEDR_OSPEED10_1

#define GPIO_OSPEEDER_OSPEEDR11   GPIO_OSPEEDR_OSPEED11

#define GPIO_OSPEEDER_OSPEEDR11_0   GPIO_OSPEEDR_OSPEED11_0

#define GPIO_OSPEEDER_OSPEEDR11_1   GPIO_OSPEEDR_OSPEED11_1

#define GPIO_OSPEEDER_OSPEEDR12   GPIO_OSPEEDR_OSPEED12

#define GPIO_OSPEEDER_OSPEEDR12_0   GPIO_OSPEEDR_OSPEED12_0

#define GPIO_OSPEEDER_OSPEEDR12_1   GPIO_OSPEEDR_OSPEED12_1

#define GPIO_OSPEEDER_OSPEEDR13   GPIO_OSPEEDR_OSPEED13

#define GPIO_OSPEEDER_OSPEEDR13_0   GPIO_OSPEEDR_OSPEED13_0

#define GPIO_OSPEEDER_OSPEEDR13_1   GPIO_OSPEEDR_OSPEED13_1

#define GPIO_OSPEEDER_OSPEEDR14   GPIO_OSPEEDR_OSPEED14

#define GPIO_OSPEEDER_OSPEEDR14_0   GPIO_OSPEEDR_OSPEED14_0

#define GPIO_OSPEEDER_OSPEEDR14_1   GPIO_OSPEEDR_OSPEED14_1

#define GPIO_OSPEEDER_OSPEEDR15   GPIO_OSPEEDR_OSPEED15

#define GPIO_OSPEEDER_OSPEEDR15_0   GPIO_OSPEEDR_OSPEED15_0

#define GPIO_OSPEEDER_OSPEEDR15_1   GPIO_OSPEEDR_OSPEED15_1

#define GPIO_OSPEEDER_OSPEEDR1_0   GPIO_OSPEEDR_OSPEED1_0

#define GPIO_OSPEEDER_OSPEEDR1_1   GPIO_OSPEEDR_OSPEED1_1

#define GPIO_OSPEEDER_OSPEEDR2   GPIO_OSPEEDR_OSPEED2

#define GPIO_OSPEEDER_OSPEEDR2_0   GPIO_OSPEEDR_OSPEED2_0

#define GPIO_OSPEEDER_OSPEEDR2_1   GPIO_OSPEEDR_OSPEED2_1

#define GPIO_OSPEEDER_OSPEEDR3   GPIO_OSPEEDR_OSPEED3

#define GPIO_OSPEEDER_OSPEEDR3_0   GPIO_OSPEEDR_OSPEED3_0

#define GPIO_OSPEEDER_OSPEEDR3_1   GPIO_OSPEEDR_OSPEED3_1

#define GPIO_OSPEEDER_OSPEEDR4   GPIO_OSPEEDR_OSPEED4

#define GPIO_OSPEEDER_OSPEEDR4_0   GPIO_OSPEEDR_OSPEED4_0

#define GPIO_OSPEEDER_OSPEEDR4_1   GPIO_OSPEEDR_OSPEED4_1

#define GPIO_OSPEEDER_OSPEEDR5   GPIO_OSPEEDR_OSPEED5

#define GPIO_OSPEEDER_OSPEEDR5_0   GPIO_OSPEEDR_OSPEED5_0

#define GPIO_OSPEEDER_OSPEEDR5_1   GPIO_OSPEEDR_OSPEED5_1

#define GPIO_OSPEEDER_OSPEEDR6   GPIO_OSPEEDR_OSPEED6

#define GPIO_OSPEEDER_OSPEEDR6_0   GPIO_OSPEEDR_OSPEED6_0

#define GPIO_OSPEEDER_OSPEEDR6_1   GPIO_OSPEEDR_OSPEED6_1

#define GPIO_OSPEEDER_OSPEEDR7   GPIO_OSPEEDR_OSPEED7

#define GPIO_OSPEEDER_OSPEEDR7_0   GPIO_OSPEEDR_OSPEED7_0

#define GPIO_OSPEEDER_OSPEEDR7_1   GPIO_OSPEEDR_OSPEED7_1

#define GPIO_OSPEEDER_OSPEEDR8   GPIO_OSPEEDR_OSPEED8

#define GPIO_OSPEEDER_OSPEEDR8_0   GPIO_OSPEEDR_OSPEED8_0

#define GPIO_OSPEEDER_OSPEEDR8_1   GPIO_OSPEEDR_OSPEED8_1

#define GPIO_OSPEEDER_OSPEEDR9   GPIO_OSPEEDR_OSPEED9

#define GPIO_OSPEEDER_OSPEEDR9_0   GPIO_OSPEEDR_OSPEED9_0

#define GPIO_OSPEEDER_OSPEEDR9_1   GPIO_OSPEEDR_OSPEED9_1

#define GPIO_OSPEEDR_OSPEED0   GPIO_OSPEEDR_OSPEED0_Msk

#define GPIO_OSPEEDR_OSPEED0_0   (0x1UL << GPIO_OSPEEDR_OSPEED0_Pos)

#define GPIO_OSPEEDR_OSPEED0_1   (0x2UL << GPIO_OSPEEDR_OSPEED0_Pos)

#define GPIO_OSPEEDR_OSPEED0_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED0_Pos)

#define GPIO_OSPEEDR_OSPEED0_Pos   (0U)

#define GPIO_OSPEEDR_OSPEED1   GPIO_OSPEEDR_OSPEED1_Msk

#define GPIO_OSPEEDR_OSPEED10   GPIO_OSPEEDR_OSPEED10_Msk

#define GPIO_OSPEEDR_OSPEED10_0   (0x1UL << GPIO_OSPEEDR_OSPEED10_Pos)

#define GPIO_OSPEEDR_OSPEED10_1   (0x2UL << GPIO_OSPEEDR_OSPEED10_Pos)

#define GPIO_OSPEEDR_OSPEED10_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED10_Pos)

#define GPIO_OSPEEDR_OSPEED10_Pos   (20U)

#define GPIO_OSPEEDR_OSPEED11   GPIO_OSPEEDR_OSPEED11_Msk

#define GPIO_OSPEEDR_OSPEED11_0   (0x1UL << GPIO_OSPEEDR_OSPEED11_Pos)

#define GPIO_OSPEEDR_OSPEED11_1   (0x2UL << GPIO_OSPEEDR_OSPEED11_Pos)

#define GPIO_OSPEEDR_OSPEED11_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED11_Pos)

#define GPIO_OSPEEDR_OSPEED11_Pos   (22U)

#define GPIO_OSPEEDR_OSPEED12   GPIO_OSPEEDR_OSPEED12_Msk

#define GPIO_OSPEEDR_OSPEED12_0   (0x1UL << GPIO_OSPEEDR_OSPEED12_Pos)

#define GPIO_OSPEEDR_OSPEED12_1   (0x2UL << GPIO_OSPEEDR_OSPEED12_Pos)

#define GPIO_OSPEEDR_OSPEED12_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED12_Pos)

#define GPIO_OSPEEDR_OSPEED12_Pos   (24U)

#define GPIO_OSPEEDR_OSPEED13   GPIO_OSPEEDR_OSPEED13_Msk

#define GPIO_OSPEEDR_OSPEED13_0   (0x1UL << GPIO_OSPEEDR_OSPEED13_Pos)

#define GPIO_OSPEEDR_OSPEED13_1   (0x2UL << GPIO_OSPEEDR_OSPEED13_Pos)

#define GPIO_OSPEEDR_OSPEED13_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED13_Pos)

#define GPIO_OSPEEDR_OSPEED13_Pos   (26U)

#define GPIO_OSPEEDR_OSPEED14   GPIO_OSPEEDR_OSPEED14_Msk

#define GPIO_OSPEEDR_OSPEED14_0   (0x1UL << GPIO_OSPEEDR_OSPEED14_Pos)

#define GPIO_OSPEEDR_OSPEED14_1   (0x2UL << GPIO_OSPEEDR_OSPEED14_Pos)

#define GPIO_OSPEEDR_OSPEED14_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED14_Pos)

#define GPIO_OSPEEDR_OSPEED14_Pos   (28U)

#define GPIO_OSPEEDR_OSPEED15   GPIO_OSPEEDR_OSPEED15_Msk

#define GPIO_OSPEEDR_OSPEED15_0   (0x1UL << GPIO_OSPEEDR_OSPEED15_Pos)

#define GPIO_OSPEEDR_OSPEED15_1   (0x2UL << GPIO_OSPEEDR_OSPEED15_Pos)

#define GPIO_OSPEEDR_OSPEED15_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED15_Pos)

#define GPIO_OSPEEDR_OSPEED15_Pos   (30U)

#define GPIO_OSPEEDR_OSPEED1_0   (0x1UL << GPIO_OSPEEDR_OSPEED1_Pos)

#define GPIO_OSPEEDR_OSPEED1_1   (0x2UL << GPIO_OSPEEDR_OSPEED1_Pos)

#define GPIO_OSPEEDR_OSPEED1_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED1_Pos)

#define GPIO_OSPEEDR_OSPEED1_Pos   (2U)

#define GPIO_OSPEEDR_OSPEED2   GPIO_OSPEEDR_OSPEED2_Msk

#define GPIO_OSPEEDR_OSPEED2_0   (0x1UL << GPIO_OSPEEDR_OSPEED2_Pos)

#define GPIO_OSPEEDR_OSPEED2_1   (0x2UL << GPIO_OSPEEDR_OSPEED2_Pos)

#define GPIO_OSPEEDR_OSPEED2_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED2_Pos)

#define GPIO_OSPEEDR_OSPEED2_Pos   (4U)

#define GPIO_OSPEEDR_OSPEED3   GPIO_OSPEEDR_OSPEED3_Msk

#define GPIO_OSPEEDR_OSPEED3_0   (0x1UL << GPIO_OSPEEDR_OSPEED3_Pos)

#define GPIO_OSPEEDR_OSPEED3_1   (0x2UL << GPIO_OSPEEDR_OSPEED3_Pos)

#define GPIO_OSPEEDR_OSPEED3_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED3_Pos)

#define GPIO_OSPEEDR_OSPEED3_Pos   (6U)

#define GPIO_OSPEEDR_OSPEED4   GPIO_OSPEEDR_OSPEED4_Msk

#define GPIO_OSPEEDR_OSPEED4_0   (0x1UL << GPIO_OSPEEDR_OSPEED4_Pos)

#define GPIO_OSPEEDR_OSPEED4_1   (0x2UL << GPIO_OSPEEDR_OSPEED4_Pos)

#define GPIO_OSPEEDR_OSPEED4_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED4_Pos)

#define GPIO_OSPEEDR_OSPEED4_Pos   (8U)

#define GPIO_OSPEEDR_OSPEED5   GPIO_OSPEEDR_OSPEED5_Msk

#define GPIO_OSPEEDR_OSPEED5_0   (0x1UL << GPIO_OSPEEDR_OSPEED5_Pos)

#define GPIO_OSPEEDR_OSPEED5_1   (0x2UL << GPIO_OSPEEDR_OSPEED5_Pos)

#define GPIO_OSPEEDR_OSPEED5_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED5_Pos)

#define GPIO_OSPEEDR_OSPEED5_Pos   (10U)

#define GPIO_OSPEEDR_OSPEED6   GPIO_OSPEEDR_OSPEED6_Msk

#define GPIO_OSPEEDR_OSPEED6_0   (0x1UL << GPIO_OSPEEDR_OSPEED6_Pos)

#define GPIO_OSPEEDR_OSPEED6_1   (0x2UL << GPIO_OSPEEDR_OSPEED6_Pos)

#define GPIO_OSPEEDR_OSPEED6_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED6_Pos)

#define GPIO_OSPEEDR_OSPEED6_Pos   (12U)

#define GPIO_OSPEEDR_OSPEED7   GPIO_OSPEEDR_OSPEED7_Msk

#define GPIO_OSPEEDR_OSPEED7_0   (0x1UL << GPIO_OSPEEDR_OSPEED7_Pos)

#define GPIO_OSPEEDR_OSPEED7_1   (0x2UL << GPIO_OSPEEDR_OSPEED7_Pos)

#define GPIO_OSPEEDR_OSPEED7_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED7_Pos)

#define GPIO_OSPEEDR_OSPEED7_Pos   (14U)

#define GPIO_OSPEEDR_OSPEED8   GPIO_OSPEEDR_OSPEED8_Msk

#define GPIO_OSPEEDR_OSPEED8_0   (0x1UL << GPIO_OSPEEDR_OSPEED8_Pos)

#define GPIO_OSPEEDR_OSPEED8_1   (0x2UL << GPIO_OSPEEDR_OSPEED8_Pos)

#define GPIO_OSPEEDR_OSPEED8_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED8_Pos)

#define GPIO_OSPEEDR_OSPEED8_Pos   (16U)

#define GPIO_OSPEEDR_OSPEED9   GPIO_OSPEEDR_OSPEED9_Msk

#define GPIO_OSPEEDR_OSPEED9_0   (0x1UL << GPIO_OSPEEDR_OSPEED9_Pos)

#define GPIO_OSPEEDR_OSPEED9_1   (0x2UL << GPIO_OSPEEDR_OSPEED9_Pos)

#define GPIO_OSPEEDR_OSPEED9_Msk   (0x3UL << GPIO_OSPEEDR_OSPEED9_Pos)

#define GPIO_OSPEEDR_OSPEED9_Pos   (18U)

#define GPIO_OTYPER_OT0   GPIO_OTYPER_OT0_Msk

#define GPIO_OTYPER_OT0_Msk   (0x1UL << GPIO_OTYPER_OT0_Pos)

#define GPIO_OTYPER_OT0_Pos   (0U)

#define GPIO_OTYPER_OT1   GPIO_OTYPER_OT1_Msk

#define GPIO_OTYPER_OT10   GPIO_OTYPER_OT10_Msk

#define GPIO_OTYPER_OT10_Msk   (0x1UL << GPIO_OTYPER_OT10_Pos)

#define GPIO_OTYPER_OT10_Pos   (10U)

#define GPIO_OTYPER_OT11   GPIO_OTYPER_OT11_Msk

#define GPIO_OTYPER_OT11_Msk   (0x1UL << GPIO_OTYPER_OT11_Pos)

#define GPIO_OTYPER_OT11_Pos   (11U)

#define GPIO_OTYPER_OT12   GPIO_OTYPER_OT12_Msk

#define GPIO_OTYPER_OT12_Msk   (0x1UL << GPIO_OTYPER_OT12_Pos)

#define GPIO_OTYPER_OT12_Pos   (12U)

#define GPIO_OTYPER_OT13   GPIO_OTYPER_OT13_Msk

#define GPIO_OTYPER_OT13_Msk   (0x1UL << GPIO_OTYPER_OT13_Pos)

#define GPIO_OTYPER_OT13_Pos   (13U)

#define GPIO_OTYPER_OT14   GPIO_OTYPER_OT14_Msk

#define GPIO_OTYPER_OT14_Msk   (0x1UL << GPIO_OTYPER_OT14_Pos)

#define GPIO_OTYPER_OT14_Pos   (14U)

#define GPIO_OTYPER_OT15   GPIO_OTYPER_OT15_Msk

#define GPIO_OTYPER_OT15_Msk   (0x1UL << GPIO_OTYPER_OT15_Pos)

#define GPIO_OTYPER_OT15_Pos   (15U)

#define GPIO_OTYPER_OT1_Msk   (0x1UL << GPIO_OTYPER_OT1_Pos)

#define GPIO_OTYPER_OT1_Pos   (1U)

#define GPIO_OTYPER_OT2   GPIO_OTYPER_OT2_Msk

#define GPIO_OTYPER_OT2_Msk   (0x1UL << GPIO_OTYPER_OT2_Pos)

#define GPIO_OTYPER_OT2_Pos   (2U)

#define GPIO_OTYPER_OT3   GPIO_OTYPER_OT3_Msk

#define GPIO_OTYPER_OT3_Msk   (0x1UL << GPIO_OTYPER_OT3_Pos)

#define GPIO_OTYPER_OT3_Pos   (3U)

#define GPIO_OTYPER_OT4   GPIO_OTYPER_OT4_Msk

#define GPIO_OTYPER_OT4_Msk   (0x1UL << GPIO_OTYPER_OT4_Pos)

#define GPIO_OTYPER_OT4_Pos   (4U)

#define GPIO_OTYPER_OT5   GPIO_OTYPER_OT5_Msk

#define GPIO_OTYPER_OT5_Msk   (0x1UL << GPIO_OTYPER_OT5_Pos)

#define GPIO_OTYPER_OT5_Pos   (5U)

#define GPIO_OTYPER_OT6   GPIO_OTYPER_OT6_Msk

#define GPIO_OTYPER_OT6_Msk   (0x1UL << GPIO_OTYPER_OT6_Pos)

#define GPIO_OTYPER_OT6_Pos   (6U)

#define GPIO_OTYPER_OT7   GPIO_OTYPER_OT7_Msk

#define GPIO_OTYPER_OT7_Msk   (0x1UL << GPIO_OTYPER_OT7_Pos)

#define GPIO_OTYPER_OT7_Pos   (7U)

#define GPIO_OTYPER_OT8   GPIO_OTYPER_OT8_Msk

#define GPIO_OTYPER_OT8_Msk   (0x1UL << GPIO_OTYPER_OT8_Pos)

#define GPIO_OTYPER_OT8_Pos   (8U)

#define GPIO_OTYPER_OT9   GPIO_OTYPER_OT9_Msk

#define GPIO_OTYPER_OT9_Msk   (0x1UL << GPIO_OTYPER_OT9_Pos)

#define GPIO_OTYPER_OT9_Pos   (9U)

#define GPIO_OTYPER_OT_0   GPIO_OTYPER_OT0

#define GPIO_OTYPER_OT_1   GPIO_OTYPER_OT1

#define GPIO_OTYPER_OT_10   GPIO_OTYPER_OT10

#define GPIO_OTYPER_OT_11   GPIO_OTYPER_OT11

#define GPIO_OTYPER_OT_12   GPIO_OTYPER_OT12

#define GPIO_OTYPER_OT_13   GPIO_OTYPER_OT13

#define GPIO_OTYPER_OT_14   GPIO_OTYPER_OT14

#define GPIO_OTYPER_OT_15   GPIO_OTYPER_OT15

#define GPIO_OTYPER_OT_2   GPIO_OTYPER_OT2

#define GPIO_OTYPER_OT_3   GPIO_OTYPER_OT3

#define GPIO_OTYPER_OT_4   GPIO_OTYPER_OT4

#define GPIO_OTYPER_OT_5   GPIO_OTYPER_OT5

#define GPIO_OTYPER_OT_6   GPIO_OTYPER_OT6

#define GPIO_OTYPER_OT_7   GPIO_OTYPER_OT7

#define GPIO_OTYPER_OT_8   GPIO_OTYPER_OT8

#define GPIO_OTYPER_OT_9   GPIO_OTYPER_OT9

#define GPIO_PUPDR_PUPD0   GPIO_PUPDR_PUPD0_Msk

#define GPIO_PUPDR_PUPD0_0   (0x1UL << GPIO_PUPDR_PUPD0_Pos)

#define GPIO_PUPDR_PUPD0_1   (0x2UL << GPIO_PUPDR_PUPD0_Pos)

#define GPIO_PUPDR_PUPD0_Msk   (0x3UL << GPIO_PUPDR_PUPD0_Pos)

#define GPIO_PUPDR_PUPD0_Pos   (0U)

#define GPIO_PUPDR_PUPD1   GPIO_PUPDR_PUPD1_Msk

#define GPIO_PUPDR_PUPD10   GPIO_PUPDR_PUPD10_Msk

#define GPIO_PUPDR_PUPD10_0   (0x1UL << GPIO_PUPDR_PUPD10_Pos)

#define GPIO_PUPDR_PUPD10_1   (0x2UL << GPIO_PUPDR_PUPD10_Pos)

#define GPIO_PUPDR_PUPD10_Msk   (0x3UL << GPIO_PUPDR_PUPD10_Pos)

#define GPIO_PUPDR_PUPD10_Pos   (20U)

#define GPIO_PUPDR_PUPD11   GPIO_PUPDR_PUPD11_Msk

#define GPIO_PUPDR_PUPD11_0   (0x1UL << GPIO_PUPDR_PUPD11_Pos)

#define GPIO_PUPDR_PUPD11_1   (0x2UL << GPIO_PUPDR_PUPD11_Pos)

#define GPIO_PUPDR_PUPD11_Msk   (0x3UL << GPIO_PUPDR_PUPD11_Pos)

#define GPIO_PUPDR_PUPD11_Pos   (22U)

#define GPIO_PUPDR_PUPD12   GPIO_PUPDR_PUPD12_Msk

#define GPIO_PUPDR_PUPD12_0   (0x1UL << GPIO_PUPDR_PUPD12_Pos)

#define GPIO_PUPDR_PUPD12_1   (0x2UL << GPIO_PUPDR_PUPD12_Pos)

#define GPIO_PUPDR_PUPD12_Msk   (0x3UL << GPIO_PUPDR_PUPD12_Pos)

#define GPIO_PUPDR_PUPD12_Pos   (24U)

#define GPIO_PUPDR_PUPD13   GPIO_PUPDR_PUPD13_Msk

#define GPIO_PUPDR_PUPD13_0   (0x1UL << GPIO_PUPDR_PUPD13_Pos)

#define GPIO_PUPDR_PUPD13_1   (0x2UL << GPIO_PUPDR_PUPD13_Pos)

#define GPIO_PUPDR_PUPD13_Msk   (0x3UL << GPIO_PUPDR_PUPD13_Pos)

#define GPIO_PUPDR_PUPD13_Pos   (26U)

#define GPIO_PUPDR_PUPD14   GPIO_PUPDR_PUPD14_Msk

#define GPIO_PUPDR_PUPD14_0   (0x1UL << GPIO_PUPDR_PUPD14_Pos)

#define GPIO_PUPDR_PUPD14_1   (0x2UL << GPIO_PUPDR_PUPD14_Pos)

#define GPIO_PUPDR_PUPD14_Msk   (0x3UL << GPIO_PUPDR_PUPD14_Pos)

#define GPIO_PUPDR_PUPD14_Pos   (28U)

#define GPIO_PUPDR_PUPD15   GPIO_PUPDR_PUPD15_Msk

#define GPIO_PUPDR_PUPD15_0   (0x1UL << GPIO_PUPDR_PUPD15_Pos)

#define GPIO_PUPDR_PUPD15_1   (0x2UL << GPIO_PUPDR_PUPD15_Pos)

#define GPIO_PUPDR_PUPD15_Msk   (0x3UL << GPIO_PUPDR_PUPD15_Pos)

#define GPIO_PUPDR_PUPD15_Pos   (30U)

#define GPIO_PUPDR_PUPD1_0   (0x1UL << GPIO_PUPDR_PUPD1_Pos)

#define GPIO_PUPDR_PUPD1_1   (0x2UL << GPIO_PUPDR_PUPD1_Pos)

#define GPIO_PUPDR_PUPD1_Msk   (0x3UL << GPIO_PUPDR_PUPD1_Pos)

#define GPIO_PUPDR_PUPD1_Pos   (2U)

#define GPIO_PUPDR_PUPD2   GPIO_PUPDR_PUPD2_Msk

#define GPIO_PUPDR_PUPD2_0   (0x1UL << GPIO_PUPDR_PUPD2_Pos)

#define GPIO_PUPDR_PUPD2_1   (0x2UL << GPIO_PUPDR_PUPD2_Pos)

#define GPIO_PUPDR_PUPD2_Msk   (0x3UL << GPIO_PUPDR_PUPD2_Pos)

#define GPIO_PUPDR_PUPD2_Pos   (4U)

#define GPIO_PUPDR_PUPD3   GPIO_PUPDR_PUPD3_Msk

#define GPIO_PUPDR_PUPD3_0   (0x1UL << GPIO_PUPDR_PUPD3_Pos)

#define GPIO_PUPDR_PUPD3_1   (0x2UL << GPIO_PUPDR_PUPD3_Pos)

#define GPIO_PUPDR_PUPD3_Msk   (0x3UL << GPIO_PUPDR_PUPD3_Pos)

#define GPIO_PUPDR_PUPD3_Pos   (6U)

#define GPIO_PUPDR_PUPD4   GPIO_PUPDR_PUPD4_Msk

#define GPIO_PUPDR_PUPD4_0   (0x1UL << GPIO_PUPDR_PUPD4_Pos)

#define GPIO_PUPDR_PUPD4_1   (0x2UL << GPIO_PUPDR_PUPD4_Pos)

#define GPIO_PUPDR_PUPD4_Msk   (0x3UL << GPIO_PUPDR_PUPD4_Pos)

#define GPIO_PUPDR_PUPD4_Pos   (8U)

#define GPIO_PUPDR_PUPD5   GPIO_PUPDR_PUPD5_Msk

#define GPIO_PUPDR_PUPD5_0   (0x1UL << GPIO_PUPDR_PUPD5_Pos)

#define GPIO_PUPDR_PUPD5_1   (0x2UL << GPIO_PUPDR_PUPD5_Pos)

#define GPIO_PUPDR_PUPD5_Msk   (0x3UL << GPIO_PUPDR_PUPD5_Pos)

#define GPIO_PUPDR_PUPD5_Pos   (10U)

#define GPIO_PUPDR_PUPD6   GPIO_PUPDR_PUPD6_Msk

#define GPIO_PUPDR_PUPD6_0   (0x1UL << GPIO_PUPDR_PUPD6_Pos)

#define GPIO_PUPDR_PUPD6_1   (0x2UL << GPIO_PUPDR_PUPD6_Pos)

#define GPIO_PUPDR_PUPD6_Msk   (0x3UL << GPIO_PUPDR_PUPD6_Pos)

#define GPIO_PUPDR_PUPD6_Pos   (12U)

#define GPIO_PUPDR_PUPD7   GPIO_PUPDR_PUPD7_Msk

#define GPIO_PUPDR_PUPD7_0   (0x1UL << GPIO_PUPDR_PUPD7_Pos)

#define GPIO_PUPDR_PUPD7_1   (0x2UL << GPIO_PUPDR_PUPD7_Pos)

#define GPIO_PUPDR_PUPD7_Msk   (0x3UL << GPIO_PUPDR_PUPD7_Pos)

#define GPIO_PUPDR_PUPD7_Pos   (14U)

#define GPIO_PUPDR_PUPD8   GPIO_PUPDR_PUPD8_Msk

#define GPIO_PUPDR_PUPD8_0   (0x1UL << GPIO_PUPDR_PUPD8_Pos)

#define GPIO_PUPDR_PUPD8_1   (0x2UL << GPIO_PUPDR_PUPD8_Pos)

#define GPIO_PUPDR_PUPD8_Msk   (0x3UL << GPIO_PUPDR_PUPD8_Pos)

#define GPIO_PUPDR_PUPD8_Pos   (16U)

#define GPIO_PUPDR_PUPD9   GPIO_PUPDR_PUPD9_Msk

#define GPIO_PUPDR_PUPD9_0   (0x1UL << GPIO_PUPDR_PUPD9_Pos)

#define GPIO_PUPDR_PUPD9_1   (0x2UL << GPIO_PUPDR_PUPD9_Pos)

#define GPIO_PUPDR_PUPD9_Msk   (0x3UL << GPIO_PUPDR_PUPD9_Pos)

#define GPIO_PUPDR_PUPD9_Pos   (18U)

#define GPIO_PUPDR_PUPDR0   GPIO_PUPDR_PUPD0

#define GPIO_PUPDR_PUPDR0_0   GPIO_PUPDR_PUPD0_0

#define GPIO_PUPDR_PUPDR0_1   GPIO_PUPDR_PUPD0_1

#define GPIO_PUPDR_PUPDR1   GPIO_PUPDR_PUPD1

#define GPIO_PUPDR_PUPDR10   GPIO_PUPDR_PUPD10

#define GPIO_PUPDR_PUPDR10_0   GPIO_PUPDR_PUPD10_0

#define GPIO_PUPDR_PUPDR10_1   GPIO_PUPDR_PUPD10_1

#define GPIO_PUPDR_PUPDR11   GPIO_PUPDR_PUPD11

#define GPIO_PUPDR_PUPDR11_0   GPIO_PUPDR_PUPD11_0

#define GPIO_PUPDR_PUPDR11_1   GPIO_PUPDR_PUPD11_1

#define GPIO_PUPDR_PUPDR12   GPIO_PUPDR_PUPD12

#define GPIO_PUPDR_PUPDR12_0   GPIO_PUPDR_PUPD12_0

#define GPIO_PUPDR_PUPDR12_1   GPIO_PUPDR_PUPD12_1

#define GPIO_PUPDR_PUPDR13   GPIO_PUPDR_PUPD13

#define GPIO_PUPDR_PUPDR13_0   GPIO_PUPDR_PUPD13_0

#define GPIO_PUPDR_PUPDR13_1   GPIO_PUPDR_PUPD13_1

#define GPIO_PUPDR_PUPDR14   GPIO_PUPDR_PUPD14

#define GPIO_PUPDR_PUPDR14_0   GPIO_PUPDR_PUPD14_0

#define GPIO_PUPDR_PUPDR14_1   GPIO_PUPDR_PUPD14_1

#define GPIO_PUPDR_PUPDR15   GPIO_PUPDR_PUPD15

#define GPIO_PUPDR_PUPDR15_0   GPIO_PUPDR_PUPD15_0

#define GPIO_PUPDR_PUPDR15_1   GPIO_PUPDR_PUPD15_1

#define GPIO_PUPDR_PUPDR1_0   GPIO_PUPDR_PUPD1_0

#define GPIO_PUPDR_PUPDR1_1   GPIO_PUPDR_PUPD1_1

#define GPIO_PUPDR_PUPDR2   GPIO_PUPDR_PUPD2

#define GPIO_PUPDR_PUPDR2_0   GPIO_PUPDR_PUPD2_0

#define GPIO_PUPDR_PUPDR2_1   GPIO_PUPDR_PUPD2_1

#define GPIO_PUPDR_PUPDR3   GPIO_PUPDR_PUPD3

#define GPIO_PUPDR_PUPDR3_0   GPIO_PUPDR_PUPD3_0

#define GPIO_PUPDR_PUPDR3_1   GPIO_PUPDR_PUPD3_1

#define GPIO_PUPDR_PUPDR4   GPIO_PUPDR_PUPD4

#define GPIO_PUPDR_PUPDR4_0   GPIO_PUPDR_PUPD4_0

#define GPIO_PUPDR_PUPDR4_1   GPIO_PUPDR_PUPD4_1

#define GPIO_PUPDR_PUPDR5   GPIO_PUPDR_PUPD5

#define GPIO_PUPDR_PUPDR5_0   GPIO_PUPDR_PUPD5_0

#define GPIO_PUPDR_PUPDR5_1   GPIO_PUPDR_PUPD5_1

#define GPIO_PUPDR_PUPDR6   GPIO_PUPDR_PUPD6

#define GPIO_PUPDR_PUPDR6_0   GPIO_PUPDR_PUPD6_0

#define GPIO_PUPDR_PUPDR6_1   GPIO_PUPDR_PUPD6_1

#define GPIO_PUPDR_PUPDR7   GPIO_PUPDR_PUPD7

#define GPIO_PUPDR_PUPDR7_0   GPIO_PUPDR_PUPD7_0

#define GPIO_PUPDR_PUPDR7_1   GPIO_PUPDR_PUPD7_1

#define GPIO_PUPDR_PUPDR8   GPIO_PUPDR_PUPD8

#define GPIO_PUPDR_PUPDR8_0   GPIO_PUPDR_PUPD8_0

#define GPIO_PUPDR_PUPDR8_1   GPIO_PUPDR_PUPD8_1

#define GPIO_PUPDR_PUPDR9   GPIO_PUPDR_PUPD9

#define GPIO_PUPDR_PUPDR9_0   GPIO_PUPDR_PUPD9_0

#define GPIO_PUPDR_PUPDR9_1   GPIO_PUPDR_PUPD9_1

#define GPIOA   ((GPIO_TypeDef *) GPIOA_BASE)

#define GPIOA_BASE   (AHB1PERIPH_BASE + 0x0000UL)

#define GPIOB   ((GPIO_TypeDef *) GPIOB_BASE)

#define GPIOB_BASE   (AHB1PERIPH_BASE + 0x0400UL)

#define GPIOC   ((GPIO_TypeDef *) GPIOC_BASE)

#define GPIOC_BASE   (AHB1PERIPH_BASE + 0x0800UL)

#define GPIOD   ((GPIO_TypeDef *) GPIOD_BASE)

#define GPIOD_BASE   (AHB1PERIPH_BASE + 0x0C00UL)

#define GPIOE   ((GPIO_TypeDef *) GPIOE_BASE)

#define GPIOE_BASE   (AHB1PERIPH_BASE + 0x1000UL)

#define GPIOH   ((GPIO_TypeDef *) GPIOH_BASE)

#define GPIOH_BASE   (AHB1PERIPH_BASE + 0x1C00UL)

#define I2C1   ((I2C_TypeDef *) I2C1_BASE)

#define I2C1_BASE   (APB1PERIPH_BASE + 0x5400UL)

#define I2C2   ((I2C_TypeDef *) I2C2_BASE)

#define I2C2_BASE   (APB1PERIPH_BASE + 0x5800UL)

#define I2C3   ((I2C_TypeDef *) I2C3_BASE)

#define I2C3_BASE   (APB1PERIPH_BASE + 0x5C00UL)

#define I2C_CCR_CCR   I2C_CCR_CCR_Msk

#define I2C_CCR_CCR_Msk   (0xFFFUL << I2C_CCR_CCR_Pos)

#define I2C_CCR_CCR_Pos   (0U)

#define I2C_CCR_DUTY   I2C_CCR_DUTY_Msk

#define I2C_CCR_DUTY_Msk   (0x1UL << I2C_CCR_DUTY_Pos)

#define I2C_CCR_DUTY_Pos   (14U)

#define I2C_CCR_FS   I2C_CCR_FS_Msk

#define I2C_CCR_FS_Msk   (0x1UL << I2C_CCR_FS_Pos)

#define I2C_CCR_FS_Pos   (15U)

#define I2C_CR1_ACK   I2C_CR1_ACK_Msk

#define I2C_CR1_ACK_Msk   (0x1UL << I2C_CR1_ACK_Pos)

#define I2C_CR1_ACK_Pos   (10U)

#define I2C_CR1_ALERT   I2C_CR1_ALERT_Msk

#define I2C_CR1_ALERT_Msk   (0x1UL << I2C_CR1_ALERT_Pos)

#define I2C_CR1_ALERT_Pos   (13U)

#define I2C_CR1_ENARP   I2C_CR1_ENARP_Msk

#define I2C_CR1_ENARP_Msk   (0x1UL << I2C_CR1_ENARP_Pos)

#define I2C_CR1_ENARP_Pos   (4U)

#define I2C_CR1_ENGC   I2C_CR1_ENGC_Msk

#define I2C_CR1_ENGC_Msk   (0x1UL << I2C_CR1_ENGC_Pos)

#define I2C_CR1_ENGC_Pos   (6U)

#define I2C_CR1_ENPEC   I2C_CR1_ENPEC_Msk

#define I2C_CR1_ENPEC_Msk   (0x1UL << I2C_CR1_ENPEC_Pos)

#define I2C_CR1_ENPEC_Pos   (5U)

#define I2C_CR1_NOSTRETCH   I2C_CR1_NOSTRETCH_Msk

#define I2C_CR1_NOSTRETCH_Msk   (0x1UL << I2C_CR1_NOSTRETCH_Pos)

#define I2C_CR1_NOSTRETCH_Pos   (7U)

#define I2C_CR1_PE   I2C_CR1_PE_Msk

#define I2C_CR1_PE_Msk   (0x1UL << I2C_CR1_PE_Pos)

#define I2C_CR1_PE_Pos   (0U)

#define I2C_CR1_PEC   I2C_CR1_PEC_Msk

#define I2C_CR1_PEC_Msk   (0x1UL << I2C_CR1_PEC_Pos)

#define I2C_CR1_PEC_Pos   (12U)

#define I2C_CR1_POS   I2C_CR1_POS_Msk

#define I2C_CR1_POS_Msk   (0x1UL << I2C_CR1_POS_Pos)

#define I2C_CR1_POS_Pos   (11U)

#define I2C_CR1_SMBTYPE   I2C_CR1_SMBTYPE_Msk

#define I2C_CR1_SMBTYPE_Msk   (0x1UL << I2C_CR1_SMBTYPE_Pos)

#define I2C_CR1_SMBTYPE_Pos   (3U)

#define I2C_CR1_SMBUS   I2C_CR1_SMBUS_Msk

#define I2C_CR1_SMBUS_Msk   (0x1UL << I2C_CR1_SMBUS_Pos)

#define I2C_CR1_SMBUS_Pos   (1U)

#define I2C_CR1_START   I2C_CR1_START_Msk

#define I2C_CR1_START_Msk   (0x1UL << I2C_CR1_START_Pos)

#define I2C_CR1_START_Pos   (8U)

#define I2C_CR1_STOP   I2C_CR1_STOP_Msk

#define I2C_CR1_STOP_Msk   (0x1UL << I2C_CR1_STOP_Pos)

#define I2C_CR1_STOP_Pos   (9U)

#define I2C_CR1_SWRST   I2C_CR1_SWRST_Msk

#define I2C_CR1_SWRST_Msk   (0x1UL << I2C_CR1_SWRST_Pos)

#define I2C_CR1_SWRST_Pos   (15U)

#define I2C_CR2_DMAEN   I2C_CR2_DMAEN_Msk

#define I2C_CR2_DMAEN_Msk   (0x1UL << I2C_CR2_DMAEN_Pos)

#define I2C_CR2_DMAEN_Pos   (11U)

#define I2C_CR2_FREQ   I2C_CR2_FREQ_Msk

#define I2C_CR2_FREQ_0   (0x01UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_1   (0x02UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_2   (0x04UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_3   (0x08UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_4   (0x10UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_5   (0x20UL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_Msk   (0x3FUL << I2C_CR2_FREQ_Pos)

#define I2C_CR2_FREQ_Pos   (0U)

#define I2C_CR2_ITBUFEN   I2C_CR2_ITBUFEN_Msk

#define I2C_CR2_ITBUFEN_Msk   (0x1UL << I2C_CR2_ITBUFEN_Pos)

#define I2C_CR2_ITBUFEN_Pos   (10U)

#define I2C_CR2_ITERREN   I2C_CR2_ITERREN_Msk

#define I2C_CR2_ITERREN_Msk   (0x1UL << I2C_CR2_ITERREN_Pos)

#define I2C_CR2_ITERREN_Pos   (8U)

#define I2C_CR2_ITEVTEN   I2C_CR2_ITEVTEN_Msk

#define I2C_CR2_ITEVTEN_Msk   (0x1UL << I2C_CR2_ITEVTEN_Pos)

#define I2C_CR2_ITEVTEN_Pos   (9U)

#define I2C_CR2_LAST   I2C_CR2_LAST_Msk

#define I2C_CR2_LAST_Msk   (0x1UL << I2C_CR2_LAST_Pos)

#define I2C_CR2_LAST_Pos   (12U)

#define I2C_DR_DR   I2C_DR_DR_Msk

#define I2C_DR_DR_Msk   (0xFFUL << I2C_DR_DR_Pos)

#define I2C_DR_DR_Pos   (0U)

#define I2C_FLTR_ANOFF   I2C_FLTR_ANOFF_Msk

#define I2C_FLTR_ANOFF_Msk   (0x1UL << I2C_FLTR_ANOFF_Pos)

#define I2C_FLTR_ANOFF_Pos   (4U)

#define I2C_FLTR_DNF   I2C_FLTR_DNF_Msk

#define I2C_FLTR_DNF_Msk   (0xFUL << I2C_FLTR_DNF_Pos)

#define I2C_FLTR_DNF_Pos   (0U)

#define I2C_OAR1_ADD0   I2C_OAR1_ADD0_Msk

#define I2C_OAR1_ADD0_Msk   (0x1UL << I2C_OAR1_ADD0_Pos)

#define I2C_OAR1_ADD0_Pos   (0U)

#define I2C_OAR1_ADD1   I2C_OAR1_ADD1_Msk

#define I2C_OAR1_ADD1_7   0x000000FEU

#define I2C_OAR1_ADD1_Msk   (0x1UL << I2C_OAR1_ADD1_Pos)

#define I2C_OAR1_ADD1_Pos   (1U)

#define I2C_OAR1_ADD2   I2C_OAR1_ADD2_Msk

#define I2C_OAR1_ADD2_Msk   (0x1UL << I2C_OAR1_ADD2_Pos)

#define I2C_OAR1_ADD2_Pos   (2U)

#define I2C_OAR1_ADD3   I2C_OAR1_ADD3_Msk

#define I2C_OAR1_ADD3_Msk   (0x1UL << I2C_OAR1_ADD3_Pos)

#define I2C_OAR1_ADD3_Pos   (3U)

#define I2C_OAR1_ADD4   I2C_OAR1_ADD4_Msk

#define I2C_OAR1_ADD4_Msk   (0x1UL << I2C_OAR1_ADD4_Pos)

#define I2C_OAR1_ADD4_Pos   (4U)

#define I2C_OAR1_ADD5   I2C_OAR1_ADD5_Msk

#define I2C_OAR1_ADD5_Msk   (0x1UL << I2C_OAR1_ADD5_Pos)

#define I2C_OAR1_ADD5_Pos   (5U)

#define I2C_OAR1_ADD6   I2C_OAR1_ADD6_Msk

#define I2C_OAR1_ADD6_Msk   (0x1UL << I2C_OAR1_ADD6_Pos)

#define I2C_OAR1_ADD6_Pos   (6U)

#define I2C_OAR1_ADD7   I2C_OAR1_ADD7_Msk

#define I2C_OAR1_ADD7_Msk   (0x1UL << I2C_OAR1_ADD7_Pos)

#define I2C_OAR1_ADD7_Pos   (7U)

#define I2C_OAR1_ADD8   I2C_OAR1_ADD8_Msk

#define I2C_OAR1_ADD8_9   0x00000300U

#define I2C_OAR1_ADD8_Msk   (0x1UL << I2C_OAR1_ADD8_Pos)

#define I2C_OAR1_ADD8_Pos   (8U)

#define I2C_OAR1_ADD9   I2C_OAR1_ADD9_Msk

#define I2C_OAR1_ADD9_Msk   (0x1UL << I2C_OAR1_ADD9_Pos)

#define I2C_OAR1_ADD9_Pos   (9U)

#define I2C_OAR1_ADDMODE   I2C_OAR1_ADDMODE_Msk

#define I2C_OAR1_ADDMODE_Msk   (0x1UL << I2C_OAR1_ADDMODE_Pos)

#define I2C_OAR1_ADDMODE_Pos   (15U)

#define I2C_OAR2_ADD2   I2C_OAR2_ADD2_Msk

#define I2C_OAR2_ADD2_Msk   (0x7FUL << I2C_OAR2_ADD2_Pos)

#define I2C_OAR2_ADD2_Pos   (1U)

#define I2C_OAR2_ENDUAL   I2C_OAR2_ENDUAL_Msk

#define I2C_OAR2_ENDUAL_Msk   (0x1UL << I2C_OAR2_ENDUAL_Pos)

#define I2C_OAR2_ENDUAL_Pos   (0U)

#define I2C_SR1_ADD10   I2C_SR1_ADD10_Msk

#define I2C_SR1_ADD10_Msk   (0x1UL << I2C_SR1_ADD10_Pos)

#define I2C_SR1_ADD10_Pos   (3U)

#define I2C_SR1_ADDR   I2C_SR1_ADDR_Msk

#define I2C_SR1_ADDR_Msk   (0x1UL << I2C_SR1_ADDR_Pos)

#define I2C_SR1_ADDR_Pos   (1U)

#define I2C_SR1_AF   I2C_SR1_AF_Msk

#define I2C_SR1_AF_Msk   (0x1UL << I2C_SR1_AF_Pos)

#define I2C_SR1_AF_Pos   (10U)

#define I2C_SR1_ARLO   I2C_SR1_ARLO_Msk

#define I2C_SR1_ARLO_Msk   (0x1UL << I2C_SR1_ARLO_Pos)

#define I2C_SR1_ARLO_Pos   (9U)

#define I2C_SR1_BERR   I2C_SR1_BERR_Msk

#define I2C_SR1_BERR_Msk   (0x1UL << I2C_SR1_BERR_Pos)

#define I2C_SR1_BERR_Pos   (8U)

#define I2C_SR1_BTF   I2C_SR1_BTF_Msk

#define I2C_SR1_BTF_Msk   (0x1UL << I2C_SR1_BTF_Pos)

#define I2C_SR1_BTF_Pos   (2U)

#define I2C_SR1_OVR   I2C_SR1_OVR_Msk

#define I2C_SR1_OVR_Msk   (0x1UL << I2C_SR1_OVR_Pos)

#define I2C_SR1_OVR_Pos   (11U)

#define I2C_SR1_PECERR   I2C_SR1_PECERR_Msk

#define I2C_SR1_PECERR_Msk   (0x1UL << I2C_SR1_PECERR_Pos)

#define I2C_SR1_PECERR_Pos   (12U)

#define I2C_SR1_RXNE   I2C_SR1_RXNE_Msk

#define I2C_SR1_RXNE_Msk   (0x1UL << I2C_SR1_RXNE_Pos)

#define I2C_SR1_RXNE_Pos   (6U)

#define I2C_SR1_SB   I2C_SR1_SB_Msk

#define I2C_SR1_SB_Msk   (0x1UL << I2C_SR1_SB_Pos)

#define I2C_SR1_SB_Pos   (0U)

#define I2C_SR1_SMBALERT   I2C_SR1_SMBALERT_Msk

#define I2C_SR1_SMBALERT_Msk   (0x1UL << I2C_SR1_SMBALERT_Pos)

#define I2C_SR1_SMBALERT_Pos   (15U)

#define I2C_SR1_STOPF   I2C_SR1_STOPF_Msk

#define I2C_SR1_STOPF_Msk   (0x1UL << I2C_SR1_STOPF_Pos)

#define I2C_SR1_STOPF_Pos   (4U)

#define I2C_SR1_TIMEOUT   I2C_SR1_TIMEOUT_Msk

#define I2C_SR1_TIMEOUT_Msk   (0x1UL << I2C_SR1_TIMEOUT_Pos)

#define I2C_SR1_TIMEOUT_Pos   (14U)

#define I2C_SR1_TXE   I2C_SR1_TXE_Msk

#define I2C_SR1_TXE_Msk   (0x1UL << I2C_SR1_TXE_Pos)

#define I2C_SR1_TXE_Pos   (7U)

#define I2C_SR2_BUSY   I2C_SR2_BUSY_Msk

#define I2C_SR2_BUSY_Msk   (0x1UL << I2C_SR2_BUSY_Pos)

#define I2C_SR2_BUSY_Pos   (1U)

#define I2C_SR2_DUALF   I2C_SR2_DUALF_Msk

#define I2C_SR2_DUALF_Msk   (0x1UL << I2C_SR2_DUALF_Pos)

#define I2C_SR2_DUALF_Pos   (7U)

#define I2C_SR2_GENCALL   I2C_SR2_GENCALL_Msk

#define I2C_SR2_GENCALL_Msk   (0x1UL << I2C_SR2_GENCALL_Pos)

#define I2C_SR2_GENCALL_Pos   (4U)

#define I2C_SR2_MSL   I2C_SR2_MSL_Msk

#define I2C_SR2_MSL_Msk   (0x1UL << I2C_SR2_MSL_Pos)

#define I2C_SR2_MSL_Pos   (0U)

#define I2C_SR2_PEC   I2C_SR2_PEC_Msk

#define I2C_SR2_PEC_Msk   (0xFFUL << I2C_SR2_PEC_Pos)

#define I2C_SR2_PEC_Pos   (8U)

#define I2C_SR2_SMBDEFAULT   I2C_SR2_SMBDEFAULT_Msk

#define I2C_SR2_SMBDEFAULT_Msk   (0x1UL << I2C_SR2_SMBDEFAULT_Pos)

#define I2C_SR2_SMBDEFAULT_Pos   (5U)

#define I2C_SR2_SMBHOST   I2C_SR2_SMBHOST_Msk

#define I2C_SR2_SMBHOST_Msk   (0x1UL << I2C_SR2_SMBHOST_Pos)

#define I2C_SR2_SMBHOST_Pos   (6U)

#define I2C_SR2_TRA   I2C_SR2_TRA_Msk

#define I2C_SR2_TRA_Msk   (0x1UL << I2C_SR2_TRA_Pos)

#define I2C_SR2_TRA_Pos   (2U)

#define I2C_TRISE_TRISE   I2C_TRISE_TRISE_Msk

#define I2C_TRISE_TRISE_Msk   (0x3FUL << I2C_TRISE_TRISE_Pos)

#define I2C_TRISE_TRISE_Pos   (0U)

#define I2S2ext   ((SPI_TypeDef *) I2S2ext_BASE)

#define I2S2ext_BASE   (APB1PERIPH_BASE + 0x3400UL)

#define I2S3ext   ((SPI_TypeDef *) I2S3ext_BASE)

#define I2S3ext_BASE   (APB1PERIPH_BASE + 0x4000UL)

#define IS_ADC_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == ADC1)

#define IS_ADC_COMMON_INSTANCE(INSTANCE)   ((INSTANCE) == ADC1_COMMON)

#define IS_CRC_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == CRC)

#define IS_DMA_STREAM_ALL_INSTANCE(INSTANCE)

#define IS_GPIO_ALL_INSTANCE(INSTANCE)

#define IS_HCD_ALL_INSTANCE(INSTANCE)   (((INSTANCE) == USB_OTG_FS))

#define IS_I2C_ALL_INSTANCE(INSTANCE)

#define IS_I2S_ALL_INSTANCE(INSTANCE)

#define IS_I2S_ALL_INSTANCE_EXT   IS_I2S_EXT_ALL_INSTANCE

#define IS_I2S_EXT_ALL_INSTANCE(INSTANCE)

#define IS_IRDA_INSTANCE(INSTANCE)

#define IS_IWDG_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == IWDG)

#define IS_PCD_ALL_INSTANCE(INSTANCE)   (((INSTANCE) == USB_OTG_FS))

#define IS_RTC_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == RTC)

#define IS_SDIO_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == SDIO)

#define IS_SMARTCARD_INSTANCE(INSTANCE)

#define IS_SMBUS_ALL_INSTANCE   IS_I2C_ALL_INSTANCE

#define IS_SPI_ALL_INSTANCE(INSTANCE)

#define IS_TIM_32B_COUNTER_INSTANCE(INSTANCE)

#define IS_TIM_ADVANCED_INSTANCE(INSTANCE)   ((INSTANCE) == TIM1)

#define IS_TIM_BREAK_INSTANCE(INSTANCE)   (((INSTANCE) == TIM1))

#define IS_TIM_CC1_INSTANCE(INSTANCE)

#define IS_TIM_CC2_INSTANCE(INSTANCE)

#define IS_TIM_CC3_INSTANCE(INSTANCE)

#define IS_TIM_CC4_INSTANCE(INSTANCE)

#define IS_TIM_CCDMA_INSTANCE(INSTANCE)

#define IS_TIM_CCX_INSTANCE(INSTANCE, CHANNEL)

#define IS_TIM_CCXN_INSTANCE(INSTANCE, CHANNEL)

#define IS_TIM_CLOCK_DIVISION_INSTANCE(INSTANCE)

#define IS_TIM_CLOCKSOURCE_ETRMODE1_INSTANCE(INSTANCE)

#define IS_TIM_CLOCKSOURCE_ETRMODE2_INSTANCE(INSTANCE)

#define IS_TIM_CLOCKSOURCE_ITRX_INSTANCE(INSTANCE)

#define IS_TIM_CLOCKSOURCE_TIX_INSTANCE(INSTANCE)

#define IS_TIM_COMMUTATION_EVENT_INSTANCE(INSTANCE)   ((INSTANCE) == TIM1)

#define IS_TIM_COUNTER_MODE_SELECT_INSTANCE(INSTANCE)

#define IS_TIM_DMA_CC_INSTANCE(INSTANCE)

#define IS_TIM_DMA_INSTANCE(INSTANCE)

#define IS_TIM_DMABURST_INSTANCE(INSTANCE)

#define IS_TIM_ENCODER_INTERFACE_INSTANCE(INSTANCE)

#define IS_TIM_ETR_INSTANCE(INSTANCE)

#define IS_TIM_HALL_SENSOR_INTERFACE_INSTANCE(INSTANCE)

#define IS_TIM_INSTANCE(INSTANCE)

#define IS_TIM_MASTER_INSTANCE(INSTANCE)

#define IS_TIM_OCXREF_CLEAR_INSTANCE(INSTANCE)

#define IS_TIM_REMAP_INSTANCE(INSTANCE)

#define IS_TIM_REPETITION_COUNTER_INSTANCE(INSTANCE)   (((INSTANCE) == TIM1))

#define IS_TIM_SLAVE_INSTANCE(INSTANCE)

#define IS_TIM_XOR_INSTANCE(INSTANCE)

#define IS_UART_HALFDUPLEX_INSTANCE(INSTANCE)

#define IS_UART_HWFLOW_INSTANCE(INSTANCE)

#define IS_UART_INSTANCE   IS_UART_HALFDUPLEX_INSTANCE

#define IS_UART_LIN_INSTANCE   IS_UART_HALFDUPLEX_INSTANCE

#define IS_USART_INSTANCE(INSTANCE)

#define IS_WWDG_ALL_INSTANCE(INSTANCE)   ((INSTANCE) == WWDG)

#define IWDG   ((IWDG_TypeDef *) IWDG_BASE)

#define IWDG_BASE   (APB1PERIPH_BASE + 0x3000UL)

#define IWDG_KR_KEY   IWDG_KR_KEY_Msk

#define IWDG_KR_KEY_Msk   (0xFFFFUL << IWDG_KR_KEY_Pos)

#define IWDG_KR_KEY_Pos   (0U)

#define IWDG_PR_PR   IWDG_PR_PR_Msk

#define IWDG_PR_PR_0   (0x1UL << IWDG_PR_PR_Pos)

#define IWDG_PR_PR_1   (0x2UL << IWDG_PR_PR_Pos)

#define IWDG_PR_PR_2   (0x4UL << IWDG_PR_PR_Pos)

#define IWDG_PR_PR_Msk   (0x7UL << IWDG_PR_PR_Pos)

#define IWDG_PR_PR_Pos   (0U)

#define IWDG_RLR_RL   IWDG_RLR_RL_Msk

#define IWDG_RLR_RL_Msk   (0xFFFUL << IWDG_RLR_RL_Pos)

#define IWDG_RLR_RL_Pos   (0U)

#define IWDG_SR_PVU   IWDG_SR_PVU_Msk

#define IWDG_SR_PVU_Msk   (0x1UL << IWDG_SR_PVU_Pos)

#define IWDG_SR_PVU_Pos   (0U)

#define IWDG_SR_RVU   IWDG_SR_RVU_Msk

#define IWDG_SR_RVU_Msk   (0x1UL << IWDG_SR_RVU_Pos)

#define IWDG_SR_RVU_Pos   (1U)

#define PACKAGE_BASE   0x1FFF7BF0UL

#define PERIPH_BASE   0x40000000UL

#define PERIPH_BB_BASE   0x42000000UL

#define PWR   ((PWR_TypeDef *) PWR_BASE)

#define PWR_BASE   (APB1PERIPH_BASE + 0x7000UL)

#define PWR_CR_ADCDC1   PWR_CR_ADCDC1_Msk

#define PWR_CR_ADCDC1_Msk   (0x1UL << PWR_CR_ADCDC1_Pos)

#define PWR_CR_ADCDC1_Pos   (13U)

#define PWR_CR_CSBF   PWR_CR_CSBF_Msk

#define PWR_CR_CSBF_Msk   (0x1UL << PWR_CR_CSBF_Pos)

#define PWR_CR_CSBF_Pos   (3U)

#define PWR_CR_CWUF   PWR_CR_CWUF_Msk

#define PWR_CR_CWUF_Msk   (0x1UL << PWR_CR_CWUF_Pos)

#define PWR_CR_CWUF_Pos   (2U)

#define PWR_CR_DBP   PWR_CR_DBP_Msk

#define PWR_CR_DBP_Msk   (0x1UL << PWR_CR_DBP_Pos)

#define PWR_CR_DBP_Pos   (8U)

#define PWR_CR_FISSR   PWR_CR_FISSR_Msk

#define PWR_CR_FISSR_Msk   (0x1UL << PWR_CR_FISSR_Pos)

#define PWR_CR_FISSR_Pos   (21U)

#define PWR_CR_FMSSR   PWR_CR_FMSSR_Msk

#define PWR_CR_FMSSR_Msk   (0x1UL << PWR_CR_FMSSR_Pos)

#define PWR_CR_FMSSR_Pos   (20U)

#define PWR_CR_FPDS   PWR_CR_FPDS_Msk

#define PWR_CR_FPDS_Msk   (0x1UL << PWR_CR_FPDS_Pos)

#define PWR_CR_FPDS_Pos   (9U)

#define PWR_CR_LPDS   PWR_CR_LPDS_Msk

#define PWR_CR_LPDS_Msk   (0x1UL << PWR_CR_LPDS_Pos)

#define PWR_CR_LPDS_Pos   (0U)

#define PWR_CR_LPLVDS   PWR_CR_LPLVDS_Msk

#define PWR_CR_LPLVDS_Msk   (0x1UL << PWR_CR_LPLVDS_Pos)

#define PWR_CR_LPLVDS_Pos   (10U)

#define PWR_CR_MRLVDS   PWR_CR_MRLVDS_Msk

#define PWR_CR_MRLVDS_Msk   (0x1UL << PWR_CR_MRLVDS_Pos)

#define PWR_CR_MRLVDS_Pos   (11U)

#define PWR_CR_PDDS   PWR_CR_PDDS_Msk

#define PWR_CR_PDDS_Msk   (0x1UL << PWR_CR_PDDS_Pos)

#define PWR_CR_PDDS_Pos   (1U)

#define PWR_CR_PLS   PWR_CR_PLS_Msk

#define PWR_CR_PLS_0   (0x1UL << PWR_CR_PLS_Pos)

#define PWR_CR_PLS_1   (0x2UL << PWR_CR_PLS_Pos)

#define PWR_CR_PLS_2   (0x4UL << PWR_CR_PLS_Pos)

#define PWR_CR_PLS_LEV0   0x00000000U

#define PWR_CR_PLS_LEV1   0x00000020U

#define PWR_CR_PLS_LEV2   0x00000040U

#define PWR_CR_PLS_LEV3   0x00000060U

#define PWR_CR_PLS_LEV4   0x00000080U

#define PWR_CR_PLS_LEV5   0x000000A0U

#define PWR_CR_PLS_LEV6   0x000000C0U

#define PWR_CR_PLS_LEV7   0x000000E0U

#define PWR_CR_PLS_Msk   (0x7UL << PWR_CR_PLS_Pos)

#define PWR_CR_PLS_Pos   (5U)

#define PWR_CR_PMODE   PWR_CR_VOS

#define PWR_CR_PVDE   PWR_CR_PVDE_Msk

#define PWR_CR_PVDE_Msk   (0x1UL << PWR_CR_PVDE_Pos)

#define PWR_CR_PVDE_Pos   (4U)

#define PWR_CR_VOS   PWR_CR_VOS_Msk

#define PWR_CR_VOS_0   0x00004000U

#define PWR_CR_VOS_1   0x00008000U

#define PWR_CR_VOS_Msk   (0x3UL << PWR_CR_VOS_Pos)

#define PWR_CR_VOS_Pos   (14U)

#define PWR_CSR_BRE   PWR_CSR_BRE_Msk

#define PWR_CSR_BRE_Msk   (0x1UL << PWR_CSR_BRE_Pos)

#define PWR_CSR_BRE_Pos   (9U)

#define PWR_CSR_BRR   PWR_CSR_BRR_Msk

#define PWR_CSR_BRR_Msk   (0x1UL << PWR_CSR_BRR_Pos)

#define PWR_CSR_BRR_Pos   (3U)

#define PWR_CSR_EWUP   PWR_CSR_EWUP_Msk

#define PWR_CSR_EWUP_Msk   (0x1UL << PWR_CSR_EWUP_Pos)

#define PWR_CSR_EWUP_Pos   (8U)

#define PWR_CSR_PVDO   PWR_CSR_PVDO_Msk

#define PWR_CSR_PVDO_Msk   (0x1UL << PWR_CSR_PVDO_Pos)

#define PWR_CSR_PVDO_Pos   (2U)

#define PWR_CSR_REGRDY   PWR_CSR_VOSRDY

#define PWR_CSR_SBF   PWR_CSR_SBF_Msk

#define PWR_CSR_SBF_Msk   (0x1UL << PWR_CSR_SBF_Pos)

#define PWR_CSR_SBF_Pos   (1U)

#define PWR_CSR_VOSRDY   PWR_CSR_VOSRDY_Msk

#define PWR_CSR_VOSRDY_Msk   (0x1UL << PWR_CSR_VOSRDY_Pos)

#define PWR_CSR_VOSRDY_Pos   (14U)

#define PWR_CSR_WUF   PWR_CSR_WUF_Msk

#define PWR_CSR_WUF_Msk   (0x1UL << PWR_CSR_WUF_Pos)

#define PWR_CSR_WUF_Pos   (0U)

#define RCC   ((RCC_TypeDef *) RCC_BASE)

#define RCC_AHB1ENR_CRCEN   RCC_AHB1ENR_CRCEN_Msk

#define RCC_AHB1ENR_CRCEN_Msk   (0x1UL << RCC_AHB1ENR_CRCEN_Pos)

#define RCC_AHB1ENR_CRCEN_Pos   (12U)

#define RCC_AHB1ENR_DMA1EN   RCC_AHB1ENR_DMA1EN_Msk

#define RCC_AHB1ENR_DMA1EN_Msk   (0x1UL << RCC_AHB1ENR_DMA1EN_Pos)

#define RCC_AHB1ENR_DMA1EN_Pos   (21U)

#define RCC_AHB1ENR_DMA2EN   RCC_AHB1ENR_DMA2EN_Msk

#define RCC_AHB1ENR_DMA2EN_Msk   (0x1UL << RCC_AHB1ENR_DMA2EN_Pos)

#define RCC_AHB1ENR_DMA2EN_Pos   (22U)

#define RCC_AHB1ENR_GPIOAEN   RCC_AHB1ENR_GPIOAEN_Msk

#define RCC_AHB1ENR_GPIOAEN_Msk   (0x1UL << RCC_AHB1ENR_GPIOAEN_Pos)

#define RCC_AHB1ENR_GPIOAEN_Pos   (0U)

#define RCC_AHB1ENR_GPIOBEN   RCC_AHB1ENR_GPIOBEN_Msk

#define RCC_AHB1ENR_GPIOBEN_Msk   (0x1UL << RCC_AHB1ENR_GPIOBEN_Pos)

#define RCC_AHB1ENR_GPIOBEN_Pos   (1U)

#define RCC_AHB1ENR_GPIOCEN   RCC_AHB1ENR_GPIOCEN_Msk

#define RCC_AHB1ENR_GPIOCEN_Msk   (0x1UL << RCC_AHB1ENR_GPIOCEN_Pos)

#define RCC_AHB1ENR_GPIOCEN_Pos   (2U)

#define RCC_AHB1ENR_GPIODEN   RCC_AHB1ENR_GPIODEN_Msk

#define RCC_AHB1ENR_GPIODEN_Msk   (0x1UL << RCC_AHB1ENR_GPIODEN_Pos)

#define RCC_AHB1ENR_GPIODEN_Pos   (3U)

#define RCC_AHB1ENR_GPIOEEN   RCC_AHB1ENR_GPIOEEN_Msk

#define RCC_AHB1ENR_GPIOEEN_Msk   (0x1UL << RCC_AHB1ENR_GPIOEEN_Pos)

#define RCC_AHB1ENR_GPIOEEN_Pos   (4U)

#define RCC_AHB1ENR_GPIOHEN   RCC_AHB1ENR_GPIOHEN_Msk

#define RCC_AHB1ENR_GPIOHEN_Msk   (0x1UL << RCC_AHB1ENR_GPIOHEN_Pos)

#define RCC_AHB1ENR_GPIOHEN_Pos   (7U)

#define RCC_AHB1LPENR_CRCLPEN   RCC_AHB1LPENR_CRCLPEN_Msk

#define RCC_AHB1LPENR_CRCLPEN_Msk   (0x1UL << RCC_AHB1LPENR_CRCLPEN_Pos)

#define RCC_AHB1LPENR_CRCLPEN_Pos   (12U)

#define RCC_AHB1LPENR_DMA1LPEN   RCC_AHB1LPENR_DMA1LPEN_Msk

#define RCC_AHB1LPENR_DMA1LPEN_Msk   (0x1UL << RCC_AHB1LPENR_DMA1LPEN_Pos)

#define RCC_AHB1LPENR_DMA1LPEN_Pos   (21U)

#define RCC_AHB1LPENR_DMA2LPEN   RCC_AHB1LPENR_DMA2LPEN_Msk

#define RCC_AHB1LPENR_DMA2LPEN_Msk   (0x1UL << RCC_AHB1LPENR_DMA2LPEN_Pos)

#define RCC_AHB1LPENR_DMA2LPEN_Pos   (22U)

#define RCC_AHB1LPENR_FLITFLPEN   RCC_AHB1LPENR_FLITFLPEN_Msk

#define RCC_AHB1LPENR_FLITFLPEN_Msk   (0x1UL << RCC_AHB1LPENR_FLITFLPEN_Pos)

#define RCC_AHB1LPENR_FLITFLPEN_Pos   (15U)

#define RCC_AHB1LPENR_GPIOALPEN   RCC_AHB1LPENR_GPIOALPEN_Msk

#define RCC_AHB1LPENR_GPIOALPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIOALPEN_Pos)

#define RCC_AHB1LPENR_GPIOALPEN_Pos   (0U)

#define RCC_AHB1LPENR_GPIOBLPEN   RCC_AHB1LPENR_GPIOBLPEN_Msk

#define RCC_AHB1LPENR_GPIOBLPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIOBLPEN_Pos)

#define RCC_AHB1LPENR_GPIOBLPEN_Pos   (1U)

#define RCC_AHB1LPENR_GPIOCLPEN   RCC_AHB1LPENR_GPIOCLPEN_Msk

#define RCC_AHB1LPENR_GPIOCLPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIOCLPEN_Pos)

#define RCC_AHB1LPENR_GPIOCLPEN_Pos   (2U)

#define RCC_AHB1LPENR_GPIODLPEN   RCC_AHB1LPENR_GPIODLPEN_Msk

#define RCC_AHB1LPENR_GPIODLPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIODLPEN_Pos)

#define RCC_AHB1LPENR_GPIODLPEN_Pos   (3U)

#define RCC_AHB1LPENR_GPIOELPEN   RCC_AHB1LPENR_GPIOELPEN_Msk

#define RCC_AHB1LPENR_GPIOELPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIOELPEN_Pos)

#define RCC_AHB1LPENR_GPIOELPEN_Pos   (4U)

#define RCC_AHB1LPENR_GPIOHLPEN   RCC_AHB1LPENR_GPIOHLPEN_Msk

#define RCC_AHB1LPENR_GPIOHLPEN_Msk   (0x1UL << RCC_AHB1LPENR_GPIOHLPEN_Pos)

#define RCC_AHB1LPENR_GPIOHLPEN_Pos   (7U)

#define RCC_AHB1LPENR_SRAM1LPEN   RCC_AHB1LPENR_SRAM1LPEN_Msk

#define RCC_AHB1LPENR_SRAM1LPEN_Msk   (0x1UL << RCC_AHB1LPENR_SRAM1LPEN_Pos)

#define RCC_AHB1LPENR_SRAM1LPEN_Pos   (16U)

#define RCC_AHB1RSTR_CRCRST   RCC_AHB1RSTR_CRCRST_Msk

#define RCC_AHB1RSTR_CRCRST_Msk   (0x1UL << RCC_AHB1RSTR_CRCRST_Pos)

#define RCC_AHB1RSTR_CRCRST_Pos   (12U)

#define RCC_AHB1RSTR_DMA1RST   RCC_AHB1RSTR_DMA1RST_Msk

#define RCC_AHB1RSTR_DMA1RST_Msk   (0x1UL << RCC_AHB1RSTR_DMA1RST_Pos)

#define RCC_AHB1RSTR_DMA1RST_Pos   (21U)

#define RCC_AHB1RSTR_DMA2RST   RCC_AHB1RSTR_DMA2RST_Msk

#define RCC_AHB1RSTR_DMA2RST_Msk   (0x1UL << RCC_AHB1RSTR_DMA2RST_Pos)

#define RCC_AHB1RSTR_DMA2RST_Pos   (22U)

#define RCC_AHB1RSTR_GPIOARST   RCC_AHB1RSTR_GPIOARST_Msk

#define RCC_AHB1RSTR_GPIOARST_Msk   (0x1UL << RCC_AHB1RSTR_GPIOARST_Pos)

#define RCC_AHB1RSTR_GPIOARST_Pos   (0U)

#define RCC_AHB1RSTR_GPIOBRST   RCC_AHB1RSTR_GPIOBRST_Msk

#define RCC_AHB1RSTR_GPIOBRST_Msk   (0x1UL << RCC_AHB1RSTR_GPIOBRST_Pos)

#define RCC_AHB1RSTR_GPIOBRST_Pos   (1U)

#define RCC_AHB1RSTR_GPIOCRST   RCC_AHB1RSTR_GPIOCRST_Msk

#define RCC_AHB1RSTR_GPIOCRST_Msk   (0x1UL << RCC_AHB1RSTR_GPIOCRST_Pos)

#define RCC_AHB1RSTR_GPIOCRST_Pos   (2U)

#define RCC_AHB1RSTR_GPIODRST   RCC_AHB1RSTR_GPIODRST_Msk

#define RCC_AHB1RSTR_GPIODRST_Msk   (0x1UL << RCC_AHB1RSTR_GPIODRST_Pos)

#define RCC_AHB1RSTR_GPIODRST_Pos   (3U)

#define RCC_AHB1RSTR_GPIOERST   RCC_AHB1RSTR_GPIOERST_Msk

#define RCC_AHB1RSTR_GPIOERST_Msk   (0x1UL << RCC_AHB1RSTR_GPIOERST_Pos)

#define RCC_AHB1RSTR_GPIOERST_Pos   (4U)

#define RCC_AHB1RSTR_GPIOHRST   RCC_AHB1RSTR_GPIOHRST_Msk

#define RCC_AHB1RSTR_GPIOHRST_Msk   (0x1UL << RCC_AHB1RSTR_GPIOHRST_Pos)

#define RCC_AHB1RSTR_GPIOHRST_Pos   (7U)

#define RCC_AHB2_SUPPORT

#define RCC_AHB2ENR_OTGFSEN   RCC_AHB2ENR_OTGFSEN_Msk

#define RCC_AHB2ENR_OTGFSEN_Msk   (0x1UL << RCC_AHB2ENR_OTGFSEN_Pos)

#define RCC_AHB2ENR_OTGFSEN_Pos   (7U)

#define RCC_AHB2LPENR_OTGFSLPEN   RCC_AHB2LPENR_OTGFSLPEN_Msk

#define RCC_AHB2LPENR_OTGFSLPEN_Msk   (0x1UL << RCC_AHB2LPENR_OTGFSLPEN_Pos)

#define RCC_AHB2LPENR_OTGFSLPEN_Pos   (7U)

#define RCC_AHB2RSTR_OTGFSRST   RCC_AHB2RSTR_OTGFSRST_Msk

#define RCC_AHB2RSTR_OTGFSRST_Msk   (0x1UL << RCC_AHB2RSTR_OTGFSRST_Pos)

#define RCC_AHB2RSTR_OTGFSRST_Pos   (7U)

#define RCC_APB1ENR_I2C1EN   RCC_APB1ENR_I2C1EN_Msk

#define RCC_APB1ENR_I2C1EN_Msk   (0x1UL << RCC_APB1ENR_I2C1EN_Pos)

#define RCC_APB1ENR_I2C1EN_Pos   (21U)

#define RCC_APB1ENR_I2C2EN   RCC_APB1ENR_I2C2EN_Msk

#define RCC_APB1ENR_I2C2EN_Msk   (0x1UL << RCC_APB1ENR_I2C2EN_Pos)

#define RCC_APB1ENR_I2C2EN_Pos   (22U)

#define RCC_APB1ENR_I2C3EN   RCC_APB1ENR_I2C3EN_Msk

#define RCC_APB1ENR_I2C3EN_Msk   (0x1UL << RCC_APB1ENR_I2C3EN_Pos)

#define RCC_APB1ENR_I2C3EN_Pos   (23U)

#define RCC_APB1ENR_PWREN   RCC_APB1ENR_PWREN_Msk

#define RCC_APB1ENR_PWREN_Msk   (0x1UL << RCC_APB1ENR_PWREN_Pos)

#define RCC_APB1ENR_PWREN_Pos   (28U)

#define RCC_APB1ENR_SPI2EN   RCC_APB1ENR_SPI2EN_Msk

#define RCC_APB1ENR_SPI2EN_Msk   (0x1UL << RCC_APB1ENR_SPI2EN_Pos)

#define RCC_APB1ENR_SPI2EN_Pos   (14U)

#define RCC_APB1ENR_SPI3EN   RCC_APB1ENR_SPI3EN_Msk

#define RCC_APB1ENR_SPI3EN_Msk   (0x1UL << RCC_APB1ENR_SPI3EN_Pos)

#define RCC_APB1ENR_SPI3EN_Pos   (15U)

#define RCC_APB1ENR_TIM2EN   RCC_APB1ENR_TIM2EN_Msk

#define RCC_APB1ENR_TIM2EN_Msk   (0x1UL << RCC_APB1ENR_TIM2EN_Pos)

#define RCC_APB1ENR_TIM2EN_Pos   (0U)

#define RCC_APB1ENR_TIM3EN   RCC_APB1ENR_TIM3EN_Msk

#define RCC_APB1ENR_TIM3EN_Msk   (0x1UL << RCC_APB1ENR_TIM3EN_Pos)

#define RCC_APB1ENR_TIM3EN_Pos   (1U)

#define RCC_APB1ENR_TIM4EN   RCC_APB1ENR_TIM4EN_Msk

#define RCC_APB1ENR_TIM4EN_Msk   (0x1UL << RCC_APB1ENR_TIM4EN_Pos)

#define RCC_APB1ENR_TIM4EN_Pos   (2U)

#define RCC_APB1ENR_TIM5EN   RCC_APB1ENR_TIM5EN_Msk

#define RCC_APB1ENR_TIM5EN_Msk   (0x1UL << RCC_APB1ENR_TIM5EN_Pos)

#define RCC_APB1ENR_TIM5EN_Pos   (3U)

#define RCC_APB1ENR_USART2EN   RCC_APB1ENR_USART2EN_Msk

#define RCC_APB1ENR_USART2EN_Msk   (0x1UL << RCC_APB1ENR_USART2EN_Pos)

#define RCC_APB1ENR_USART2EN_Pos   (17U)

#define RCC_APB1ENR_WWDGEN   RCC_APB1ENR_WWDGEN_Msk

#define RCC_APB1ENR_WWDGEN_Msk   (0x1UL << RCC_APB1ENR_WWDGEN_Pos)

#define RCC_APB1ENR_WWDGEN_Pos   (11U)

#define RCC_APB1LPENR_I2C1LPEN   RCC_APB1LPENR_I2C1LPEN_Msk

#define RCC_APB1LPENR_I2C1LPEN_Msk   (0x1UL << RCC_APB1LPENR_I2C1LPEN_Pos)

#define RCC_APB1LPENR_I2C1LPEN_Pos   (21U)

#define RCC_APB1LPENR_I2C2LPEN   RCC_APB1LPENR_I2C2LPEN_Msk

#define RCC_APB1LPENR_I2C2LPEN_Msk   (0x1UL << RCC_APB1LPENR_I2C2LPEN_Pos)

#define RCC_APB1LPENR_I2C2LPEN_Pos   (22U)

#define RCC_APB1LPENR_I2C3LPEN   RCC_APB1LPENR_I2C3LPEN_Msk

#define RCC_APB1LPENR_I2C3LPEN_Msk   (0x1UL << RCC_APB1LPENR_I2C3LPEN_Pos)

#define RCC_APB1LPENR_I2C3LPEN_Pos   (23U)

#define RCC_APB1LPENR_PWRLPEN   RCC_APB1LPENR_PWRLPEN_Msk

#define RCC_APB1LPENR_PWRLPEN_Msk   (0x1UL << RCC_APB1LPENR_PWRLPEN_Pos)

#define RCC_APB1LPENR_PWRLPEN_Pos   (28U)

#define RCC_APB1LPENR_SPI2LPEN   RCC_APB1LPENR_SPI2LPEN_Msk

#define RCC_APB1LPENR_SPI2LPEN_Msk   (0x1UL << RCC_APB1LPENR_SPI2LPEN_Pos)

#define RCC_APB1LPENR_SPI2LPEN_Pos   (14U)

#define RCC_APB1LPENR_SPI3LPEN   RCC_APB1LPENR_SPI3LPEN_Msk

#define RCC_APB1LPENR_SPI3LPEN_Msk   (0x1UL << RCC_APB1LPENR_SPI3LPEN_Pos)

#define RCC_APB1LPENR_SPI3LPEN_Pos   (15U)

#define RCC_APB1LPENR_TIM2LPEN   RCC_APB1LPENR_TIM2LPEN_Msk

#define RCC_APB1LPENR_TIM2LPEN_Msk   (0x1UL << RCC_APB1LPENR_TIM2LPEN_Pos)

#define RCC_APB1LPENR_TIM2LPEN_Pos   (0U)

#define RCC_APB1LPENR_TIM3LPEN   RCC_APB1LPENR_TIM3LPEN_Msk

#define RCC_APB1LPENR_TIM3LPEN_Msk   (0x1UL << RCC_APB1LPENR_TIM3LPEN_Pos)

#define RCC_APB1LPENR_TIM3LPEN_Pos   (1U)

#define RCC_APB1LPENR_TIM4LPEN   RCC_APB1LPENR_TIM4LPEN_Msk

#define RCC_APB1LPENR_TIM4LPEN_Msk   (0x1UL << RCC_APB1LPENR_TIM4LPEN_Pos)

#define RCC_APB1LPENR_TIM4LPEN_Pos   (2U)

#define RCC_APB1LPENR_TIM5LPEN   RCC_APB1LPENR_TIM5LPEN_Msk

#define RCC_APB1LPENR_TIM5LPEN_Msk   (0x1UL << RCC_APB1LPENR_TIM5LPEN_Pos)

#define RCC_APB1LPENR_TIM5LPEN_Pos   (3U)

#define RCC_APB1LPENR_USART2LPEN   RCC_APB1LPENR_USART2LPEN_Msk

#define RCC_APB1LPENR_USART2LPEN_Msk   (0x1UL << RCC_APB1LPENR_USART2LPEN_Pos)

#define RCC_APB1LPENR_USART2LPEN_Pos   (17U)

#define RCC_APB1LPENR_WWDGLPEN   RCC_APB1LPENR_WWDGLPEN_Msk

#define RCC_APB1LPENR_WWDGLPEN_Msk   (0x1UL << RCC_APB1LPENR_WWDGLPEN_Pos)

#define RCC_APB1LPENR_WWDGLPEN_Pos   (11U)

#define RCC_APB1RSTR_I2C1RST   RCC_APB1RSTR_I2C1RST_Msk

#define RCC_APB1RSTR_I2C1RST_Msk   (0x1UL << RCC_APB1RSTR_I2C1RST_Pos)

#define RCC_APB1RSTR_I2C1RST_Pos   (21U)

#define RCC_APB1RSTR_I2C2RST   RCC_APB1RSTR_I2C2RST_Msk

#define RCC_APB1RSTR_I2C2RST_Msk   (0x1UL << RCC_APB1RSTR_I2C2RST_Pos)

#define RCC_APB1RSTR_I2C2RST_Pos   (22U)

#define RCC_APB1RSTR_I2C3RST   RCC_APB1RSTR_I2C3RST_Msk

#define RCC_APB1RSTR_I2C3RST_Msk   (0x1UL << RCC_APB1RSTR_I2C3RST_Pos)

#define RCC_APB1RSTR_I2C3RST_Pos   (23U)

#define RCC_APB1RSTR_PWRRST   RCC_APB1RSTR_PWRRST_Msk

#define RCC_APB1RSTR_PWRRST_Msk   (0x1UL << RCC_APB1RSTR_PWRRST_Pos)

#define RCC_APB1RSTR_PWRRST_Pos   (28U)

#define RCC_APB1RSTR_SPI2RST   RCC_APB1RSTR_SPI2RST_Msk

#define RCC_APB1RSTR_SPI2RST_Msk   (0x1UL << RCC_APB1RSTR_SPI2RST_Pos)

#define RCC_APB1RSTR_SPI2RST_Pos   (14U)

#define RCC_APB1RSTR_SPI3RST   RCC_APB1RSTR_SPI3RST_Msk

#define RCC_APB1RSTR_SPI3RST_Msk   (0x1UL << RCC_APB1RSTR_SPI3RST_Pos)

#define RCC_APB1RSTR_SPI3RST_Pos   (15U)

#define RCC_APB1RSTR_TIM2RST   RCC_APB1RSTR_TIM2RST_Msk

#define RCC_APB1RSTR_TIM2RST_Msk   (0x1UL << RCC_APB1RSTR_TIM2RST_Pos)

#define RCC_APB1RSTR_TIM2RST_Pos   (0U)

#define RCC_APB1RSTR_TIM3RST   RCC_APB1RSTR_TIM3RST_Msk

#define RCC_APB1RSTR_TIM3RST_Msk   (0x1UL << RCC_APB1RSTR_TIM3RST_Pos)

#define RCC_APB1RSTR_TIM3RST_Pos   (1U)

#define RCC_APB1RSTR_TIM4RST   RCC_APB1RSTR_TIM4RST_Msk

#define RCC_APB1RSTR_TIM4RST_Msk   (0x1UL << RCC_APB1RSTR_TIM4RST_Pos)

#define RCC_APB1RSTR_TIM4RST_Pos   (2U)

#define RCC_APB1RSTR_TIM5RST   RCC_APB1RSTR_TIM5RST_Msk

#define RCC_APB1RSTR_TIM5RST_Msk   (0x1UL << RCC_APB1RSTR_TIM5RST_Pos)

#define RCC_APB1RSTR_TIM5RST_Pos   (3U)

#define RCC_APB1RSTR_USART2RST   RCC_APB1RSTR_USART2RST_Msk

#define RCC_APB1RSTR_USART2RST_Msk   (0x1UL << RCC_APB1RSTR_USART2RST_Pos)

#define RCC_APB1RSTR_USART2RST_Pos   (17U)

#define RCC_APB1RSTR_WWDGRST   RCC_APB1RSTR_WWDGRST_Msk

#define RCC_APB1RSTR_WWDGRST_Msk   (0x1UL << RCC_APB1RSTR_WWDGRST_Pos)

#define RCC_APB1RSTR_WWDGRST_Pos   (11U)

#define RCC_APB2ENR_ADC1EN   RCC_APB2ENR_ADC1EN_Msk

#define RCC_APB2ENR_ADC1EN_Msk   (0x1UL << RCC_APB2ENR_ADC1EN_Pos)

#define RCC_APB2ENR_ADC1EN_Pos   (8U)

#define RCC_APB2ENR_SDIOEN   RCC_APB2ENR_SDIOEN_Msk

#define RCC_APB2ENR_SDIOEN_Msk   (0x1UL << RCC_APB2ENR_SDIOEN_Pos)

#define RCC_APB2ENR_SDIOEN_Pos   (11U)

#define RCC_APB2ENR_SPI1EN   RCC_APB2ENR_SPI1EN_Msk

#define RCC_APB2ENR_SPI1EN_Msk   (0x1UL << RCC_APB2ENR_SPI1EN_Pos)

#define RCC_APB2ENR_SPI1EN_Pos   (12U)

#define RCC_APB2ENR_SPI4EN   RCC_APB2ENR_SPI4EN_Msk

#define RCC_APB2ENR_SPI4EN_Msk   (0x1UL << RCC_APB2ENR_SPI4EN_Pos)

#define RCC_APB2ENR_SPI4EN_Pos   (13U)

#define RCC_APB2ENR_SPI5EN   RCC_APB2ENR_SPI5EN_Msk

#define RCC_APB2ENR_SPI5EN_Msk   (0x1UL << RCC_APB2ENR_SPI5EN_Pos)

#define RCC_APB2ENR_SPI5EN_Pos   (20U)

#define RCC_APB2ENR_SYSCFGEN   RCC_APB2ENR_SYSCFGEN_Msk

#define RCC_APB2ENR_SYSCFGEN_Msk   (0x1UL << RCC_APB2ENR_SYSCFGEN_Pos)

#define RCC_APB2ENR_SYSCFGEN_Pos   (14U)

#define RCC_APB2ENR_TIM10EN   RCC_APB2ENR_TIM10EN_Msk

#define RCC_APB2ENR_TIM10EN_Msk   (0x1UL << RCC_APB2ENR_TIM10EN_Pos)

#define RCC_APB2ENR_TIM10EN_Pos   (17U)

#define RCC_APB2ENR_TIM11EN   RCC_APB2ENR_TIM11EN_Msk

#define RCC_APB2ENR_TIM11EN_Msk   (0x1UL << RCC_APB2ENR_TIM11EN_Pos)

#define RCC_APB2ENR_TIM11EN_Pos   (18U)

#define RCC_APB2ENR_TIM1EN   RCC_APB2ENR_TIM1EN_Msk

#define RCC_APB2ENR_TIM1EN_Msk   (0x1UL << RCC_APB2ENR_TIM1EN_Pos)

#define RCC_APB2ENR_TIM1EN_Pos   (0U)

#define RCC_APB2ENR_TIM9EN   RCC_APB2ENR_TIM9EN_Msk

#define RCC_APB2ENR_TIM9EN_Msk   (0x1UL << RCC_APB2ENR_TIM9EN_Pos)

#define RCC_APB2ENR_TIM9EN_Pos   (16U)

#define RCC_APB2ENR_USART1EN   RCC_APB2ENR_USART1EN_Msk

#define RCC_APB2ENR_USART1EN_Msk   (0x1UL << RCC_APB2ENR_USART1EN_Pos)

#define RCC_APB2ENR_USART1EN_Pos   (4U)

#define RCC_APB2ENR_USART6EN   RCC_APB2ENR_USART6EN_Msk

#define RCC_APB2ENR_USART6EN_Msk   (0x1UL << RCC_APB2ENR_USART6EN_Pos)

#define RCC_APB2ENR_USART6EN_Pos   (5U)

#define RCC_APB2LPENR_ADC1LPEN   RCC_APB2LPENR_ADC1LPEN_Msk

#define RCC_APB2LPENR_ADC1LPEN_Msk   (0x1UL << RCC_APB2LPENR_ADC1LPEN_Pos)

#define RCC_APB2LPENR_ADC1LPEN_Pos   (8U)

#define RCC_APB2LPENR_SDIOLPEN   RCC_APB2LPENR_SDIOLPEN_Msk

#define RCC_APB2LPENR_SDIOLPEN_Msk   (0x1UL << RCC_APB2LPENR_SDIOLPEN_Pos)

#define RCC_APB2LPENR_SDIOLPEN_Pos   (11U)

#define RCC_APB2LPENR_SPI1LPEN   RCC_APB2LPENR_SPI1LPEN_Msk

#define RCC_APB2LPENR_SPI1LPEN_Msk   (0x1UL << RCC_APB2LPENR_SPI1LPEN_Pos)

#define RCC_APB2LPENR_SPI1LPEN_Pos   (12U)

#define RCC_APB2LPENR_SPI4LPEN   RCC_APB2LPENR_SPI4LPEN_Msk

#define RCC_APB2LPENR_SPI4LPEN_Msk   (0x1UL << RCC_APB2LPENR_SPI4LPEN_Pos)

#define RCC_APB2LPENR_SPI4LPEN_Pos   (13U)

#define RCC_APB2LPENR_SPI5LPEN   RCC_APB2LPENR_SPI5LPEN_Msk

#define RCC_APB2LPENR_SPI5LPEN_Msk   (0x1UL << RCC_APB2LPENR_SPI5LPEN_Pos)

#define RCC_APB2LPENR_SPI5LPEN_Pos   (20U)

#define RCC_APB2LPENR_SYSCFGLPEN   RCC_APB2LPENR_SYSCFGLPEN_Msk

#define RCC_APB2LPENR_SYSCFGLPEN_Msk   (0x1UL << RCC_APB2LPENR_SYSCFGLPEN_Pos)

#define RCC_APB2LPENR_SYSCFGLPEN_Pos   (14U)

#define RCC_APB2LPENR_TIM10LPEN   RCC_APB2LPENR_TIM10LPEN_Msk

#define RCC_APB2LPENR_TIM10LPEN_Msk   (0x1UL << RCC_APB2LPENR_TIM10LPEN_Pos)

#define RCC_APB2LPENR_TIM10LPEN_Pos   (17U)

#define RCC_APB2LPENR_TIM11LPEN   RCC_APB2LPENR_TIM11LPEN_Msk

#define RCC_APB2LPENR_TIM11LPEN_Msk   (0x1UL << RCC_APB2LPENR_TIM11LPEN_Pos)

#define RCC_APB2LPENR_TIM11LPEN_Pos   (18U)

#define RCC_APB2LPENR_TIM1LPEN   RCC_APB2LPENR_TIM1LPEN_Msk

#define RCC_APB2LPENR_TIM1LPEN_Msk   (0x1UL << RCC_APB2LPENR_TIM1LPEN_Pos)

#define RCC_APB2LPENR_TIM1LPEN_Pos   (0U)

#define RCC_APB2LPENR_TIM9LPEN   RCC_APB2LPENR_TIM9LPEN_Msk

#define RCC_APB2LPENR_TIM9LPEN_Msk   (0x1UL << RCC_APB2LPENR_TIM9LPEN_Pos)

#define RCC_APB2LPENR_TIM9LPEN_Pos   (16U)

#define RCC_APB2LPENR_USART1LPEN   RCC_APB2LPENR_USART1LPEN_Msk

#define RCC_APB2LPENR_USART1LPEN_Msk   (0x1UL << RCC_APB2LPENR_USART1LPEN_Pos)

#define RCC_APB2LPENR_USART1LPEN_Pos   (4U)

#define RCC_APB2LPENR_USART6LPEN   RCC_APB2LPENR_USART6LPEN_Msk

#define RCC_APB2LPENR_USART6LPEN_Msk   (0x1UL << RCC_APB2LPENR_USART6LPEN_Pos)

#define RCC_APB2LPENR_USART6LPEN_Pos   (5U)

#define RCC_APB2RSTR_ADCRST   RCC_APB2RSTR_ADCRST_Msk

#define RCC_APB2RSTR_ADCRST_Msk   (0x1UL << RCC_APB2RSTR_ADCRST_Pos)

#define RCC_APB2RSTR_ADCRST_Pos   (8U)

#define RCC_APB2RSTR_SDIORST   RCC_APB2RSTR_SDIORST_Msk

#define RCC_APB2RSTR_SDIORST_Msk   (0x1UL << RCC_APB2RSTR_SDIORST_Pos)

#define RCC_APB2RSTR_SDIORST_Pos   (11U)

#define RCC_APB2RSTR_SPI1   RCC_APB2RSTR_SPI1RST

#define RCC_APB2RSTR_SPI1RST   RCC_APB2RSTR_SPI1RST_Msk

#define RCC_APB2RSTR_SPI1RST_Msk   (0x1UL << RCC_APB2RSTR_SPI1RST_Pos)

#define RCC_APB2RSTR_SPI1RST_Pos   (12U)

#define RCC_APB2RSTR_SPI4RST   RCC_APB2RSTR_SPI4RST_Msk

#define RCC_APB2RSTR_SPI4RST_Msk   (0x1UL << RCC_APB2RSTR_SPI4RST_Pos)

#define RCC_APB2RSTR_SPI4RST_Pos   (13U)

#define RCC_APB2RSTR_SPI5RST   RCC_APB2RSTR_SPI5RST_Msk

#define RCC_APB2RSTR_SPI5RST_Msk   (0x1UL << RCC_APB2RSTR_SPI5RST_Pos)

#define RCC_APB2RSTR_SPI5RST_Pos   (20U)

#define RCC_APB2RSTR_SYSCFGRST   RCC_APB2RSTR_SYSCFGRST_Msk

#define RCC_APB2RSTR_SYSCFGRST_Msk   (0x1UL << RCC_APB2RSTR_SYSCFGRST_Pos)

#define RCC_APB2RSTR_SYSCFGRST_Pos   (14U)

#define RCC_APB2RSTR_TIM10RST   RCC_APB2RSTR_TIM10RST_Msk

#define RCC_APB2RSTR_TIM10RST_Msk   (0x1UL << RCC_APB2RSTR_TIM10RST_Pos)

#define RCC_APB2RSTR_TIM10RST_Pos   (17U)

#define RCC_APB2RSTR_TIM11RST   RCC_APB2RSTR_TIM11RST_Msk

#define RCC_APB2RSTR_TIM11RST_Msk   (0x1UL << RCC_APB2RSTR_TIM11RST_Pos)

#define RCC_APB2RSTR_TIM11RST_Pos   (18U)

#define RCC_APB2RSTR_TIM1RST   RCC_APB2RSTR_TIM1RST_Msk

#define RCC_APB2RSTR_TIM1RST_Msk   (0x1UL << RCC_APB2RSTR_TIM1RST_Pos)

#define RCC_APB2RSTR_TIM1RST_Pos   (0U)

#define RCC_APB2RSTR_TIM9RST   RCC_APB2RSTR_TIM9RST_Msk

#define RCC_APB2RSTR_TIM9RST_Msk   (0x1UL << RCC_APB2RSTR_TIM9RST_Pos)

#define RCC_APB2RSTR_TIM9RST_Pos   (16U)

#define RCC_APB2RSTR_USART1RST   RCC_APB2RSTR_USART1RST_Msk

#define RCC_APB2RSTR_USART1RST_Msk   (0x1UL << RCC_APB2RSTR_USART1RST_Pos)

#define RCC_APB2RSTR_USART1RST_Pos   (4U)

#define RCC_APB2RSTR_USART6RST   RCC_APB2RSTR_USART6RST_Msk

#define RCC_APB2RSTR_USART6RST_Msk   (0x1UL << RCC_APB2RSTR_USART6RST_Pos)

#define RCC_APB2RSTR_USART6RST_Pos   (5U)

#define RCC_BASE   (AHB1PERIPH_BASE + 0x3800UL)

#define RCC_BDCR_BDRST   RCC_BDCR_BDRST_Msk

#define RCC_BDCR_BDRST_Msk   (0x1UL << RCC_BDCR_BDRST_Pos)

#define RCC_BDCR_BDRST_Pos   (16U)

#define RCC_BDCR_LSEBYP   RCC_BDCR_LSEBYP_Msk

#define RCC_BDCR_LSEBYP_Msk   (0x1UL << RCC_BDCR_LSEBYP_Pos)

#define RCC_BDCR_LSEBYP_Pos   (2U)

#define RCC_BDCR_LSEMOD   RCC_BDCR_LSEMOD_Msk

#define RCC_BDCR_LSEMOD_Msk   (0x1UL << RCC_BDCR_LSEMOD_Pos)

#define RCC_BDCR_LSEMOD_Pos   (3U)

#define RCC_BDCR_LSEON   RCC_BDCR_LSEON_Msk

#define RCC_BDCR_LSEON_Msk   (0x1UL << RCC_BDCR_LSEON_Pos)

#define RCC_BDCR_LSEON_Pos   (0U)

#define RCC_BDCR_LSERDY   RCC_BDCR_LSERDY_Msk

#define RCC_BDCR_LSERDY_Msk   (0x1UL << RCC_BDCR_LSERDY_Pos)

#define RCC_BDCR_LSERDY_Pos   (1U)

#define RCC_BDCR_RTCEN   RCC_BDCR_RTCEN_Msk

#define RCC_BDCR_RTCEN_Msk   (0x1UL << RCC_BDCR_RTCEN_Pos)

#define RCC_BDCR_RTCEN_Pos   (15U)

#define RCC_BDCR_RTCSEL   RCC_BDCR_RTCSEL_Msk

#define RCC_BDCR_RTCSEL_0   (0x1UL << RCC_BDCR_RTCSEL_Pos)

#define RCC_BDCR_RTCSEL_1   (0x2UL << RCC_BDCR_RTCSEL_Pos)

#define RCC_BDCR_RTCSEL_Msk   (0x3UL << RCC_BDCR_RTCSEL_Pos)

#define RCC_BDCR_RTCSEL_Pos   (8U)

#define RCC_CFGR_HPRE   RCC_CFGR_HPRE_Msk

#define RCC_CFGR_HPRE_0   (0x1UL << RCC_CFGR_HPRE_Pos)

#define RCC_CFGR_HPRE_1   (0x2UL << RCC_CFGR_HPRE_Pos)

#define RCC_CFGR_HPRE_2   (0x4UL << RCC_CFGR_HPRE_Pos)

#define RCC_CFGR_HPRE_3   (0x8UL << RCC_CFGR_HPRE_Pos)

#define RCC_CFGR_HPRE_DIV1   0x00000000U

#define RCC_CFGR_HPRE_DIV128   0x000000D0U

#define RCC_CFGR_HPRE_DIV16   0x000000B0U

#define RCC_CFGR_HPRE_DIV2   0x00000080U

#define RCC_CFGR_HPRE_DIV256   0x000000E0U

#define RCC_CFGR_HPRE_DIV4   0x00000090U

#define RCC_CFGR_HPRE_DIV512   0x000000F0U

#define RCC_CFGR_HPRE_DIV64   0x000000C0U

#define RCC_CFGR_HPRE_DIV8   0x000000A0U

#define RCC_CFGR_HPRE_Msk   (0xFUL << RCC_CFGR_HPRE_Pos)

#define RCC_CFGR_HPRE_Pos   (4U)

#define RCC_CFGR_I2SSRC   RCC_CFGR_I2SSRC_Msk

#define RCC_CFGR_I2SSRC_Msk   (0x1UL << RCC_CFGR_I2SSRC_Pos)

#define RCC_CFGR_I2SSRC_Pos   (23U)

#define RCC_CFGR_MCO1   RCC_CFGR_MCO1_Msk

#define RCC_CFGR_MCO1_0   (0x1UL << RCC_CFGR_MCO1_Pos)

#define RCC_CFGR_MCO1_1   (0x2UL << RCC_CFGR_MCO1_Pos)

#define RCC_CFGR_MCO1_Msk   (0x3UL << RCC_CFGR_MCO1_Pos)

#define RCC_CFGR_MCO1_Pos   (21U)

#define RCC_CFGR_MCO1PRE   RCC_CFGR_MCO1PRE_Msk

#define RCC_CFGR_MCO1PRE_0   (0x1UL << RCC_CFGR_MCO1PRE_Pos)

#define RCC_CFGR_MCO1PRE_1   (0x2UL << RCC_CFGR_MCO1PRE_Pos)

#define RCC_CFGR_MCO1PRE_2   (0x4UL << RCC_CFGR_MCO1PRE_Pos)

#define RCC_CFGR_MCO1PRE_Msk   (0x7UL << RCC_CFGR_MCO1PRE_Pos)

#define RCC_CFGR_MCO1PRE_Pos   (24U)

#define RCC_CFGR_MCO2   RCC_CFGR_MCO2_Msk

#define RCC_CFGR_MCO2_0   (0x1UL << RCC_CFGR_MCO2_Pos)

#define RCC_CFGR_MCO2_1   (0x2UL << RCC_CFGR_MCO2_Pos)

#define RCC_CFGR_MCO2_Msk   (0x3UL << RCC_CFGR_MCO2_Pos)

#define RCC_CFGR_MCO2_Pos   (30U)

#define RCC_CFGR_MCO2PRE   RCC_CFGR_MCO2PRE_Msk

#define RCC_CFGR_MCO2PRE_0   (0x1UL << RCC_CFGR_MCO2PRE_Pos)

#define RCC_CFGR_MCO2PRE_1   (0x2UL << RCC_CFGR_MCO2PRE_Pos)

#define RCC_CFGR_MCO2PRE_2   (0x4UL << RCC_CFGR_MCO2PRE_Pos)

#define RCC_CFGR_MCO2PRE_Msk   (0x7UL << RCC_CFGR_MCO2PRE_Pos)

#define RCC_CFGR_MCO2PRE_Pos   (27U)

#define RCC_CFGR_PPRE1   RCC_CFGR_PPRE1_Msk

#define RCC_CFGR_PPRE1_0   (0x1UL << RCC_CFGR_PPRE1_Pos)

#define RCC_CFGR_PPRE1_1   (0x2UL << RCC_CFGR_PPRE1_Pos)

#define RCC_CFGR_PPRE1_2   (0x4UL << RCC_CFGR_PPRE1_Pos)

#define RCC_CFGR_PPRE1_DIV1   0x00000000U

#define RCC_CFGR_PPRE1_DIV16   0x00001C00U

#define RCC_CFGR_PPRE1_DIV2   0x00001000U

#define RCC_CFGR_PPRE1_DIV4   0x00001400U

#define RCC_CFGR_PPRE1_DIV8   0x00001800U

#define RCC_CFGR_PPRE1_Msk   (0x7UL << RCC_CFGR_PPRE1_Pos)

#define RCC_CFGR_PPRE1_Pos   (10U)

#define RCC_CFGR_PPRE2   RCC_CFGR_PPRE2_Msk

#define RCC_CFGR_PPRE2_0   (0x1UL << RCC_CFGR_PPRE2_Pos)

#define RCC_CFGR_PPRE2_1   (0x2UL << RCC_CFGR_PPRE2_Pos)

#define RCC_CFGR_PPRE2_2   (0x4UL << RCC_CFGR_PPRE2_Pos)

#define RCC_CFGR_PPRE2_DIV1   0x00000000U

#define RCC_CFGR_PPRE2_DIV16   0x0000E000U

#define RCC_CFGR_PPRE2_DIV2   0x00008000U

#define RCC_CFGR_PPRE2_DIV4   0x0000A000U

#define RCC_CFGR_PPRE2_DIV8   0x0000C000U

#define RCC_CFGR_PPRE2_Msk   (0x7UL << RCC_CFGR_PPRE2_Pos)

#define RCC_CFGR_PPRE2_Pos   (13U)

#define RCC_CFGR_RTCPRE   RCC_CFGR_RTCPRE_Msk

#define RCC_CFGR_RTCPRE_0   (0x01UL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_1   (0x02UL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_2   (0x04UL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_3   (0x08UL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_4   (0x10UL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_Msk   (0x1FUL << RCC_CFGR_RTCPRE_Pos)

#define RCC_CFGR_RTCPRE_Pos   (16U)

#define RCC_CFGR_SW   RCC_CFGR_SW_Msk

#define RCC_CFGR_SW_0   (0x1UL << RCC_CFGR_SW_Pos)

#define RCC_CFGR_SW_1   (0x2UL << RCC_CFGR_SW_Pos)

#define RCC_CFGR_SW_HSE   0x00000001U

#define RCC_CFGR_SW_HSI   0x00000000U

#define RCC_CFGR_SW_Msk   (0x3UL << RCC_CFGR_SW_Pos)

#define RCC_CFGR_SW_PLL   0x00000002U

#define RCC_CFGR_SW_Pos   (0U)

#define RCC_CFGR_SWS   RCC_CFGR_SWS_Msk

#define RCC_CFGR_SWS_0   (0x1UL << RCC_CFGR_SWS_Pos)

#define RCC_CFGR_SWS_1   (0x2UL << RCC_CFGR_SWS_Pos)

#define RCC_CFGR_SWS_HSE   0x00000004U

#define RCC_CFGR_SWS_HSI   0x00000000U

#define RCC_CFGR_SWS_Msk   (0x3UL << RCC_CFGR_SWS_Pos)

#define RCC_CFGR_SWS_PLL   0x00000008U

#define RCC_CFGR_SWS_Pos   (2U)

#define RCC_CIR_CSSC   RCC_CIR_CSSC_Msk

#define RCC_CIR_CSSC_Msk   (0x1UL << RCC_CIR_CSSC_Pos)

#define RCC_CIR_CSSC_Pos   (23U)

#define RCC_CIR_CSSF   RCC_CIR_CSSF_Msk

#define RCC_CIR_CSSF_Msk   (0x1UL << RCC_CIR_CSSF_Pos)

#define RCC_CIR_CSSF_Pos   (7U)

#define RCC_CIR_HSERDYC   RCC_CIR_HSERDYC_Msk

#define RCC_CIR_HSERDYC_Msk   (0x1UL << RCC_CIR_HSERDYC_Pos)

#define RCC_CIR_HSERDYC_Pos   (19U)

#define RCC_CIR_HSERDYF   RCC_CIR_HSERDYF_Msk

#define RCC_CIR_HSERDYF_Msk   (0x1UL << RCC_CIR_HSERDYF_Pos)

#define RCC_CIR_HSERDYF_Pos   (3U)

#define RCC_CIR_HSERDYIE   RCC_CIR_HSERDYIE_Msk

#define RCC_CIR_HSERDYIE_Msk   (0x1UL << RCC_CIR_HSERDYIE_Pos)

#define RCC_CIR_HSERDYIE_Pos   (11U)

#define RCC_CIR_HSIRDYC   RCC_CIR_HSIRDYC_Msk

#define RCC_CIR_HSIRDYC_Msk   (0x1UL << RCC_CIR_HSIRDYC_Pos)

#define RCC_CIR_HSIRDYC_Pos   (18U)

#define RCC_CIR_HSIRDYF   RCC_CIR_HSIRDYF_Msk

#define RCC_CIR_HSIRDYF_Msk   (0x1UL << RCC_CIR_HSIRDYF_Pos)

#define RCC_CIR_HSIRDYF_Pos   (2U)

#define RCC_CIR_HSIRDYIE   RCC_CIR_HSIRDYIE_Msk

#define RCC_CIR_HSIRDYIE_Msk   (0x1UL << RCC_CIR_HSIRDYIE_Pos)

#define RCC_CIR_HSIRDYIE_Pos   (10U)

#define RCC_CIR_LSERDYC   RCC_CIR_LSERDYC_Msk

#define RCC_CIR_LSERDYC_Msk   (0x1UL << RCC_CIR_LSERDYC_Pos)

#define RCC_CIR_LSERDYC_Pos   (17U)

#define RCC_CIR_LSERDYF   RCC_CIR_LSERDYF_Msk

#define RCC_CIR_LSERDYF_Msk   (0x1UL << RCC_CIR_LSERDYF_Pos)

#define RCC_CIR_LSERDYF_Pos   (1U)

#define RCC_CIR_LSERDYIE   RCC_CIR_LSERDYIE_Msk

#define RCC_CIR_LSERDYIE_Msk   (0x1UL << RCC_CIR_LSERDYIE_Pos)

#define RCC_CIR_LSERDYIE_Pos   (9U)

#define RCC_CIR_LSIRDYC   RCC_CIR_LSIRDYC_Msk

#define RCC_CIR_LSIRDYC_Msk   (0x1UL << RCC_CIR_LSIRDYC_Pos)

#define RCC_CIR_LSIRDYC_Pos   (16U)

#define RCC_CIR_LSIRDYF   RCC_CIR_LSIRDYF_Msk

#define RCC_CIR_LSIRDYF_Msk   (0x1UL << RCC_CIR_LSIRDYF_Pos)

#define RCC_CIR_LSIRDYF_Pos   (0U)

#define RCC_CIR_LSIRDYIE   RCC_CIR_LSIRDYIE_Msk

#define RCC_CIR_LSIRDYIE_Msk   (0x1UL << RCC_CIR_LSIRDYIE_Pos)

#define RCC_CIR_LSIRDYIE_Pos   (8U)

#define RCC_CIR_PLLI2SRDYC   RCC_CIR_PLLI2SRDYC_Msk

#define RCC_CIR_PLLI2SRDYC_Msk   (0x1UL << RCC_CIR_PLLI2SRDYC_Pos)

#define RCC_CIR_PLLI2SRDYC_Pos   (21U)

#define RCC_CIR_PLLI2SRDYF   RCC_CIR_PLLI2SRDYF_Msk

#define RCC_CIR_PLLI2SRDYF_Msk   (0x1UL << RCC_CIR_PLLI2SRDYF_Pos)

#define RCC_CIR_PLLI2SRDYF_Pos   (5U)

#define RCC_CIR_PLLI2SRDYIE   RCC_CIR_PLLI2SRDYIE_Msk

#define RCC_CIR_PLLI2SRDYIE_Msk   (0x1UL << RCC_CIR_PLLI2SRDYIE_Pos)

#define RCC_CIR_PLLI2SRDYIE_Pos   (13U)

#define RCC_CIR_PLLRDYC   RCC_CIR_PLLRDYC_Msk

#define RCC_CIR_PLLRDYC_Msk   (0x1UL << RCC_CIR_PLLRDYC_Pos)

#define RCC_CIR_PLLRDYC_Pos   (20U)

#define RCC_CIR_PLLRDYF   RCC_CIR_PLLRDYF_Msk

#define RCC_CIR_PLLRDYF_Msk   (0x1UL << RCC_CIR_PLLRDYF_Pos)

#define RCC_CIR_PLLRDYF_Pos   (4U)

#define RCC_CIR_PLLRDYIE   RCC_CIR_PLLRDYIE_Msk

#define RCC_CIR_PLLRDYIE_Msk   (0x1UL << RCC_CIR_PLLRDYIE_Pos)

#define RCC_CIR_PLLRDYIE_Pos   (12U)

#define RCC_CR_CSSON   RCC_CR_CSSON_Msk

#define RCC_CR_CSSON_Msk   (0x1UL << RCC_CR_CSSON_Pos)

#define RCC_CR_CSSON_Pos   (19U)

#define RCC_CR_HSEBYP   RCC_CR_HSEBYP_Msk

#define RCC_CR_HSEBYP_Msk   (0x1UL << RCC_CR_HSEBYP_Pos)

#define RCC_CR_HSEBYP_Pos   (18U)

#define RCC_CR_HSEON   RCC_CR_HSEON_Msk

#define RCC_CR_HSEON_Msk   (0x1UL << RCC_CR_HSEON_Pos)

#define RCC_CR_HSEON_Pos   (16U)

#define RCC_CR_HSERDY   RCC_CR_HSERDY_Msk

#define RCC_CR_HSERDY_Msk   (0x1UL << RCC_CR_HSERDY_Pos)

#define RCC_CR_HSERDY_Pos   (17U)

#define RCC_CR_HSICAL   RCC_CR_HSICAL_Msk

#define RCC_CR_HSICAL_0   (0x01UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_1   (0x02UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_2   (0x04UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_3   (0x08UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_4   (0x10UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_5   (0x20UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_6   (0x40UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_7   (0x80UL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_Msk   (0xFFUL << RCC_CR_HSICAL_Pos)

#define RCC_CR_HSICAL_Pos   (8U)

#define RCC_CR_HSION   RCC_CR_HSION_Msk

#define RCC_CR_HSION_Msk   (0x1UL << RCC_CR_HSION_Pos)

#define RCC_CR_HSION_Pos   (0U)

#define RCC_CR_HSIRDY   RCC_CR_HSIRDY_Msk

#define RCC_CR_HSIRDY_Msk   (0x1UL << RCC_CR_HSIRDY_Pos)

#define RCC_CR_HSIRDY_Pos   (1U)

#define RCC_CR_HSITRIM   RCC_CR_HSITRIM_Msk

#define RCC_CR_HSITRIM_0   (0x01UL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_1   (0x02UL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_2   (0x04UL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_3   (0x08UL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_4   (0x10UL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_Msk   (0x1FUL << RCC_CR_HSITRIM_Pos)

#define RCC_CR_HSITRIM_Pos   (3U)

#define RCC_CR_PLLI2SON   RCC_CR_PLLI2SON_Msk

#define RCC_CR_PLLI2SON_Msk   (0x1UL << RCC_CR_PLLI2SON_Pos)

#define RCC_CR_PLLI2SON_Pos   (26U)

#define RCC_CR_PLLI2SRDY   RCC_CR_PLLI2SRDY_Msk

#define RCC_CR_PLLI2SRDY_Msk   (0x1UL << RCC_CR_PLLI2SRDY_Pos)

#define RCC_CR_PLLI2SRDY_Pos   (27U)

#define RCC_CR_PLLON   RCC_CR_PLLON_Msk

#define RCC_CR_PLLON_Msk   (0x1UL << RCC_CR_PLLON_Pos)

#define RCC_CR_PLLON_Pos   (24U)

#define RCC_CR_PLLRDY   RCC_CR_PLLRDY_Msk

#define RCC_CR_PLLRDY_Msk   (0x1UL << RCC_CR_PLLRDY_Pos)

#define RCC_CR_PLLRDY_Pos   (25U)

#define RCC_CSR_BORRSTF   RCC_CSR_BORRSTF_Msk

#define RCC_CSR_BORRSTF_Msk   (0x1UL << RCC_CSR_BORRSTF_Pos)

#define RCC_CSR_BORRSTF_Pos   (25U)

#define RCC_CSR_IWDGRSTF   RCC_CSR_IWDGRSTF_Msk

#define RCC_CSR_IWDGRSTF_Msk   (0x1UL << RCC_CSR_IWDGRSTF_Pos)

#define RCC_CSR_IWDGRSTF_Pos   (29U)

#define RCC_CSR_LPWRRSTF   RCC_CSR_LPWRRSTF_Msk

#define RCC_CSR_LPWRRSTF_Msk   (0x1UL << RCC_CSR_LPWRRSTF_Pos)

#define RCC_CSR_LPWRRSTF_Pos   (31U)

#define RCC_CSR_LSION   RCC_CSR_LSION_Msk

#define RCC_CSR_LSION_Msk   (0x1UL << RCC_CSR_LSION_Pos)

#define RCC_CSR_LSION_Pos   (0U)

#define RCC_CSR_LSIRDY   RCC_CSR_LSIRDY_Msk

#define RCC_CSR_LSIRDY_Msk   (0x1UL << RCC_CSR_LSIRDY_Pos)

#define RCC_CSR_LSIRDY_Pos   (1U)

#define RCC_CSR_PADRSTF   RCC_CSR_PINRSTF

#define RCC_CSR_PINRSTF   RCC_CSR_PINRSTF_Msk

#define RCC_CSR_PINRSTF_Msk   (0x1UL << RCC_CSR_PINRSTF_Pos)

#define RCC_CSR_PINRSTF_Pos   (26U)

#define RCC_CSR_PORRSTF   RCC_CSR_PORRSTF_Msk

#define RCC_CSR_PORRSTF_Msk   (0x1UL << RCC_CSR_PORRSTF_Pos)

#define RCC_CSR_PORRSTF_Pos   (27U)

#define RCC_CSR_RMVF   RCC_CSR_RMVF_Msk

#define RCC_CSR_RMVF_Msk   (0x1UL << RCC_CSR_RMVF_Pos)

#define RCC_CSR_RMVF_Pos   (24U)

#define RCC_CSR_SFTRSTF   RCC_CSR_SFTRSTF_Msk

#define RCC_CSR_SFTRSTF_Msk   (0x1UL << RCC_CSR_SFTRSTF_Pos)

#define RCC_CSR_SFTRSTF_Pos   (28U)

#define RCC_CSR_WDGRSTF   RCC_CSR_IWDGRSTF

#define RCC_CSR_WWDGRSTF   RCC_CSR_WWDGRSTF_Msk

#define RCC_CSR_WWDGRSTF_Msk   (0x1UL << RCC_CSR_WWDGRSTF_Pos)

#define RCC_CSR_WWDGRSTF_Pos   (30U)

#define RCC_DCKCFGR_TIMPRE   RCC_DCKCFGR_TIMPRE_Msk

#define RCC_DCKCFGR_TIMPRE_Msk   (0x1UL << RCC_DCKCFGR_TIMPRE_Pos)

#define RCC_DCKCFGR_TIMPRE_Pos   (24U)

#define RCC_MAX_FREQUENCY   100000000U

#define RCC_MAX_FREQUENCY_SCALE1   RCC_MAX_FREQUENCY

#define RCC_MAX_FREQUENCY_SCALE2   84000000U

#define RCC_MAX_FREQUENCY_SCALE3   64000000U

#define RCC_PLLCFGR_PLLM   RCC_PLLCFGR_PLLM_Msk

#define RCC_PLLCFGR_PLLM_0   (0x01UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_1   (0x02UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_2   (0x04UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_3   (0x08UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_4   (0x10UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_5   (0x20UL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_Msk   (0x3FUL << RCC_PLLCFGR_PLLM_Pos)

#define RCC_PLLCFGR_PLLM_Pos   (0U)

#define RCC_PLLCFGR_PLLN   RCC_PLLCFGR_PLLN_Msk

#define RCC_PLLCFGR_PLLN_0   (0x001UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_1   (0x002UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_2   (0x004UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_3   (0x008UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_4   (0x010UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_5   (0x020UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_6   (0x040UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_7   (0x080UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_8   (0x100UL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_Msk   (0x1FFUL << RCC_PLLCFGR_PLLN_Pos)

#define RCC_PLLCFGR_PLLN_Pos   (6U)

#define RCC_PLLCFGR_PLLP   RCC_PLLCFGR_PLLP_Msk

#define RCC_PLLCFGR_PLLP_0   (0x1UL << RCC_PLLCFGR_PLLP_Pos)

#define RCC_PLLCFGR_PLLP_1   (0x2UL << RCC_PLLCFGR_PLLP_Pos)

#define RCC_PLLCFGR_PLLP_Msk   (0x3UL << RCC_PLLCFGR_PLLP_Pos)

#define RCC_PLLCFGR_PLLP_Pos   (16U)

#define RCC_PLLCFGR_PLLQ   RCC_PLLCFGR_PLLQ_Msk

#define RCC_PLLCFGR_PLLQ_0   (0x1UL << RCC_PLLCFGR_PLLQ_Pos)

#define RCC_PLLCFGR_PLLQ_1   (0x2UL << RCC_PLLCFGR_PLLQ_Pos)

#define RCC_PLLCFGR_PLLQ_2   (0x4UL << RCC_PLLCFGR_PLLQ_Pos)

#define RCC_PLLCFGR_PLLQ_3   (0x8UL << RCC_PLLCFGR_PLLQ_Pos)

#define RCC_PLLCFGR_PLLQ_Msk   (0xFUL << RCC_PLLCFGR_PLLQ_Pos)

#define RCC_PLLCFGR_PLLQ_Pos   (24U)

#define RCC_PLLCFGR_PLLSRC   RCC_PLLCFGR_PLLSRC_Msk

#define RCC_PLLCFGR_PLLSRC_HSE   RCC_PLLCFGR_PLLSRC_HSE_Msk

#define RCC_PLLCFGR_PLLSRC_HSE_Msk   (0x1UL << RCC_PLLCFGR_PLLSRC_HSE_Pos)

#define RCC_PLLCFGR_PLLSRC_HSE_Pos   (22U)

#define RCC_PLLCFGR_PLLSRC_HSI   0x00000000U

#define RCC_PLLCFGR_PLLSRC_Msk   (0x1UL << RCC_PLLCFGR_PLLSRC_Pos)

#define RCC_PLLCFGR_PLLSRC_Pos   (22U)

#define RCC_PLLCFGR_RST_VALUE   0x24003010U

#define RCC_PLLI2S_SUPPORT

#define RCC_PLLI2SCFGR_PLLI2SM   RCC_PLLI2SCFGR_PLLI2SM_Msk

#define RCC_PLLI2SCFGR_PLLI2SM_0   (0x01UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_1   (0x02UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_2   (0x04UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_3   (0x08UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_4   (0x10UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_5   (0x20UL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_Msk   (0x3FUL << RCC_PLLI2SCFGR_PLLI2SM_Pos)

#define RCC_PLLI2SCFGR_PLLI2SM_Pos   (0U)

#define RCC_PLLI2SCFGR_PLLI2SN   RCC_PLLI2SCFGR_PLLI2SN_Msk

#define RCC_PLLI2SCFGR_PLLI2SN_0   (0x001UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_1   (0x002UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_2   (0x004UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_3   (0x008UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_4   (0x010UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_5   (0x020UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_6   (0x040UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_7   (0x080UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_8   (0x100UL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_Msk   (0x1FFUL << RCC_PLLI2SCFGR_PLLI2SN_Pos)

#define RCC_PLLI2SCFGR_PLLI2SN_Pos   (6U)

#define RCC_PLLI2SCFGR_PLLI2SR   RCC_PLLI2SCFGR_PLLI2SR_Msk

#define RCC_PLLI2SCFGR_PLLI2SR_0   (0x1UL << RCC_PLLI2SCFGR_PLLI2SR_Pos)

#define RCC_PLLI2SCFGR_PLLI2SR_1   (0x2UL << RCC_PLLI2SCFGR_PLLI2SR_Pos)

#define RCC_PLLI2SCFGR_PLLI2SR_2   (0x4UL << RCC_PLLI2SCFGR_PLLI2SR_Pos)

#define RCC_PLLI2SCFGR_PLLI2SR_Msk   (0x7UL << RCC_PLLI2SCFGR_PLLI2SR_Pos)

#define RCC_PLLI2SCFGR_PLLI2SR_Pos   (28U)

#define RCC_PLLI2SCFGR_RST_VALUE   0x20003010U

#define RCC_PLLN_MAX_VALUE   432U

#define RCC_PLLN_MIN_VALUE   50U

#define RCC_PLLVCO_INPUT_MAX   2100000U

#define RCC_PLLVCO_INPUT_MIN   950000U

#define RCC_PLLVCO_OUTPUT_MAX   432000000U

#define RCC_PLLVCO_OUTPUT_MIN   100000000U

#define RCC_SSCGR_INCSTEP   RCC_SSCGR_INCSTEP_Msk

#define RCC_SSCGR_INCSTEP_Msk   (0x7FFFUL << RCC_SSCGR_INCSTEP_Pos)

#define RCC_SSCGR_INCSTEP_Pos   (13U)

#define RCC_SSCGR_MODPER   RCC_SSCGR_MODPER_Msk

#define RCC_SSCGR_MODPER_Msk   (0x1FFFUL << RCC_SSCGR_MODPER_Pos)

#define RCC_SSCGR_MODPER_Pos   (0U)

#define RCC_SSCGR_SPREADSEL   RCC_SSCGR_SPREADSEL_Msk

#define RCC_SSCGR_SPREADSEL_Msk   (0x1UL << RCC_SSCGR_SPREADSEL_Pos)

#define RCC_SSCGR_SPREADSEL_Pos   (30U)

#define RCC_SSCGR_SSCGEN   RCC_SSCGR_SSCGEN_Msk

#define RCC_SSCGR_SSCGEN_Msk   (0x1UL << RCC_SSCGR_SSCGEN_Pos)

#define RCC_SSCGR_SSCGEN_Pos   (31U)

#define RTC   ((RTC_TypeDef *) RTC_BASE)

#define RTC_ALRMAR_DT   RTC_ALRMAR_DT_Msk

#define RTC_ALRMAR_DT_0   (0x1UL << RTC_ALRMAR_DT_Pos)

#define RTC_ALRMAR_DT_1   (0x2UL << RTC_ALRMAR_DT_Pos)

#define RTC_ALRMAR_DT_Msk   (0x3UL << RTC_ALRMAR_DT_Pos)

#define RTC_ALRMAR_DT_Pos   (28U)

#define RTC_ALRMAR_DU   RTC_ALRMAR_DU_Msk

#define RTC_ALRMAR_DU_0   (0x1UL << RTC_ALRMAR_DU_Pos)

#define RTC_ALRMAR_DU_1   (0x2UL << RTC_ALRMAR_DU_Pos)

#define RTC_ALRMAR_DU_2   (0x4UL << RTC_ALRMAR_DU_Pos)

#define RTC_ALRMAR_DU_3   (0x8UL << RTC_ALRMAR_DU_Pos)

#define RTC_ALRMAR_DU_Msk   (0xFUL << RTC_ALRMAR_DU_Pos)

#define RTC_ALRMAR_DU_Pos   (24U)

#define RTC_ALRMAR_HT   RTC_ALRMAR_HT_Msk

#define RTC_ALRMAR_HT_0   (0x1UL << RTC_ALRMAR_HT_Pos)

#define RTC_ALRMAR_HT_1   (0x2UL << RTC_ALRMAR_HT_Pos)

#define RTC_ALRMAR_HT_Msk   (0x3UL << RTC_ALRMAR_HT_Pos)

#define RTC_ALRMAR_HT_Pos   (20U)

#define RTC_ALRMAR_HU   RTC_ALRMAR_HU_Msk

#define RTC_ALRMAR_HU_0   (0x1UL << RTC_ALRMAR_HU_Pos)

#define RTC_ALRMAR_HU_1   (0x2UL << RTC_ALRMAR_HU_Pos)

#define RTC_ALRMAR_HU_2   (0x4UL << RTC_ALRMAR_HU_Pos)

#define RTC_ALRMAR_HU_3   (0x8UL << RTC_ALRMAR_HU_Pos)

#define RTC_ALRMAR_HU_Msk   (0xFUL << RTC_ALRMAR_HU_Pos)

#define RTC_ALRMAR_HU_Pos   (16U)

#define RTC_ALRMAR_MNT   RTC_ALRMAR_MNT_Msk

#define RTC_ALRMAR_MNT_0   (0x1UL << RTC_ALRMAR_MNT_Pos)

#define RTC_ALRMAR_MNT_1   (0x2UL << RTC_ALRMAR_MNT_Pos)

#define RTC_ALRMAR_MNT_2   (0x4UL << RTC_ALRMAR_MNT_Pos)

#define RTC_ALRMAR_MNT_Msk   (0x7UL << RTC_ALRMAR_MNT_Pos)

#define RTC_ALRMAR_MNT_Pos   (12U)

#define RTC_ALRMAR_MNU   RTC_ALRMAR_MNU_Msk

#define RTC_ALRMAR_MNU_0   (0x1UL << RTC_ALRMAR_MNU_Pos)

#define RTC_ALRMAR_MNU_1   (0x2UL << RTC_ALRMAR_MNU_Pos)

#define RTC_ALRMAR_MNU_2   (0x4UL << RTC_ALRMAR_MNU_Pos)

#define RTC_ALRMAR_MNU_3   (0x8UL << RTC_ALRMAR_MNU_Pos)

#define RTC_ALRMAR_MNU_Msk   (0xFUL << RTC_ALRMAR_MNU_Pos)

#define RTC_ALRMAR_MNU_Pos   (8U)

#define RTC_ALRMAR_MSK1   RTC_ALRMAR_MSK1_Msk

#define RTC_ALRMAR_MSK1_Msk   (0x1UL << RTC_ALRMAR_MSK1_Pos)

#define RTC_ALRMAR_MSK1_Pos   (7U)

#define RTC_ALRMAR_MSK2   RTC_ALRMAR_MSK2_Msk

#define RTC_ALRMAR_MSK2_Msk   (0x1UL << RTC_ALRMAR_MSK2_Pos)

#define RTC_ALRMAR_MSK2_Pos   (15U)

#define RTC_ALRMAR_MSK3   RTC_ALRMAR_MSK3_Msk

#define RTC_ALRMAR_MSK3_Msk   (0x1UL << RTC_ALRMAR_MSK3_Pos)

#define RTC_ALRMAR_MSK3_Pos   (23U)

#define RTC_ALRMAR_MSK4   RTC_ALRMAR_MSK4_Msk

#define RTC_ALRMAR_MSK4_Msk   (0x1UL << RTC_ALRMAR_MSK4_Pos)

#define RTC_ALRMAR_MSK4_Pos   (31U)

#define RTC_ALRMAR_PM   RTC_ALRMAR_PM_Msk

#define RTC_ALRMAR_PM_Msk   (0x1UL << RTC_ALRMAR_PM_Pos)

#define RTC_ALRMAR_PM_Pos   (22U)

#define RTC_ALRMAR_ST   RTC_ALRMAR_ST_Msk

#define RTC_ALRMAR_ST_0   (0x1UL << RTC_ALRMAR_ST_Pos)

#define RTC_ALRMAR_ST_1   (0x2UL << RTC_ALRMAR_ST_Pos)

#define RTC_ALRMAR_ST_2   (0x4UL << RTC_ALRMAR_ST_Pos)

#define RTC_ALRMAR_ST_Msk   (0x7UL << RTC_ALRMAR_ST_Pos)

#define RTC_ALRMAR_ST_Pos   (4U)

#define RTC_ALRMAR_SU   RTC_ALRMAR_SU_Msk

#define RTC_ALRMAR_SU_0   (0x1UL << RTC_ALRMAR_SU_Pos)

#define RTC_ALRMAR_SU_1   (0x2UL << RTC_ALRMAR_SU_Pos)

#define RTC_ALRMAR_SU_2   (0x4UL << RTC_ALRMAR_SU_Pos)

#define RTC_ALRMAR_SU_3   (0x8UL << RTC_ALRMAR_SU_Pos)

#define RTC_ALRMAR_SU_Msk   (0xFUL << RTC_ALRMAR_SU_Pos)

#define RTC_ALRMAR_SU_Pos   (0U)

#define RTC_ALRMAR_WDSEL   RTC_ALRMAR_WDSEL_Msk

#define RTC_ALRMAR_WDSEL_Msk   (0x1UL << RTC_ALRMAR_WDSEL_Pos)

#define RTC_ALRMAR_WDSEL_Pos   (30U)

#define RTC_ALRMASSR_MASKSS   RTC_ALRMASSR_MASKSS_Msk

#define RTC_ALRMASSR_MASKSS_0   (0x1UL << RTC_ALRMASSR_MASKSS_Pos)

#define RTC_ALRMASSR_MASKSS_1   (0x2UL << RTC_ALRMASSR_MASKSS_Pos)

#define RTC_ALRMASSR_MASKSS_2   (0x4UL << RTC_ALRMASSR_MASKSS_Pos)

#define RTC_ALRMASSR_MASKSS_3   (0x8UL << RTC_ALRMASSR_MASKSS_Pos)

#define RTC_ALRMASSR_MASKSS_Msk   (0xFUL << RTC_ALRMASSR_MASKSS_Pos)

#define RTC_ALRMASSR_MASKSS_Pos   (24U)

#define RTC_ALRMASSR_SS   RTC_ALRMASSR_SS_Msk

#define RTC_ALRMASSR_SS_Msk   (0x7FFFUL << RTC_ALRMASSR_SS_Pos)

#define RTC_ALRMASSR_SS_Pos   (0U)

#define RTC_ALRMBR_DT   RTC_ALRMBR_DT_Msk

#define RTC_ALRMBR_DT_0   (0x1UL << RTC_ALRMBR_DT_Pos)

#define RTC_ALRMBR_DT_1   (0x2UL << RTC_ALRMBR_DT_Pos)

#define RTC_ALRMBR_DT_Msk   (0x3UL << RTC_ALRMBR_DT_Pos)

#define RTC_ALRMBR_DT_Pos   (28U)

#define RTC_ALRMBR_DU   RTC_ALRMBR_DU_Msk

#define RTC_ALRMBR_DU_0   (0x1UL << RTC_ALRMBR_DU_Pos)

#define RTC_ALRMBR_DU_1   (0x2UL << RTC_ALRMBR_DU_Pos)

#define RTC_ALRMBR_DU_2   (0x4UL << RTC_ALRMBR_DU_Pos)

#define RTC_ALRMBR_DU_3   (0x8UL << RTC_ALRMBR_DU_Pos)

#define RTC_ALRMBR_DU_Msk   (0xFUL << RTC_ALRMBR_DU_Pos)

#define RTC_ALRMBR_DU_Pos   (24U)

#define RTC_ALRMBR_HT   RTC_ALRMBR_HT_Msk

#define RTC_ALRMBR_HT_0   (0x1UL << RTC_ALRMBR_HT_Pos)

#define RTC_ALRMBR_HT_1   (0x2UL << RTC_ALRMBR_HT_Pos)

#define RTC_ALRMBR_HT_Msk   (0x3UL << RTC_ALRMBR_HT_Pos)

#define RTC_ALRMBR_HT_Pos   (20U)

#define RTC_ALRMBR_HU   RTC_ALRMBR_HU_Msk

#define RTC_ALRMBR_HU_0   (0x1UL << RTC_ALRMBR_HU_Pos)

#define RTC_ALRMBR_HU_1   (0x2UL << RTC_ALRMBR_HU_Pos)

#define RTC_ALRMBR_HU_2   (0x4UL << RTC_ALRMBR_HU_Pos)

#define RTC_ALRMBR_HU_3   (0x8UL << RTC_ALRMBR_HU_Pos)

#define RTC_ALRMBR_HU_Msk   (0xFUL << RTC_ALRMBR_HU_Pos)

#define RTC_ALRMBR_HU_Pos   (16U)

#define RTC_ALRMBR_MNT   RTC_ALRMBR_MNT_Msk

#define RTC_ALRMBR_MNT_0   (0x1UL << RTC_ALRMBR_MNT_Pos)

#define RTC_ALRMBR_MNT_1   (0x2UL << RTC_ALRMBR_MNT_Pos)

#define RTC_ALRMBR_MNT_2   (0x4UL << RTC_ALRMBR_MNT_Pos)

#define RTC_ALRMBR_MNT_Msk   (0x7UL << RTC_ALRMBR_MNT_Pos)

#define RTC_ALRMBR_MNT_Pos   (12U)

#define RTC_ALRMBR_MNU   RTC_ALRMBR_MNU_Msk

#define RTC_ALRMBR_MNU_0   (0x1UL << RTC_ALRMBR_MNU_Pos)

#define RTC_ALRMBR_MNU_1   (0x2UL << RTC_ALRMBR_MNU_Pos)

#define RTC_ALRMBR_MNU_2   (0x4UL << RTC_ALRMBR_MNU_Pos)

#define RTC_ALRMBR_MNU_3   (0x8UL << RTC_ALRMBR_MNU_Pos)

#define RTC_ALRMBR_MNU_Msk   (0xFUL << RTC_ALRMBR_MNU_Pos)

#define RTC_ALRMBR_MNU_Pos   (8U)

#define RTC_ALRMBR_MSK1   RTC_ALRMBR_MSK1_Msk

#define RTC_ALRMBR_MSK1_Msk   (0x1UL << RTC_ALRMBR_MSK1_Pos)

#define RTC_ALRMBR_MSK1_Pos   (7U)

#define RTC_ALRMBR_MSK2   RTC_ALRMBR_MSK2_Msk

#define RTC_ALRMBR_MSK2_Msk   (0x1UL << RTC_ALRMBR_MSK2_Pos)

#define RTC_ALRMBR_MSK2_Pos   (15U)

#define RTC_ALRMBR_MSK3   RTC_ALRMBR_MSK3_Msk

#define RTC_ALRMBR_MSK3_Msk   (0x1UL << RTC_ALRMBR_MSK3_Pos)

#define RTC_ALRMBR_MSK3_Pos   (23U)

#define RTC_ALRMBR_MSK4   RTC_ALRMBR_MSK4_Msk

#define RTC_ALRMBR_MSK4_Msk   (0x1UL << RTC_ALRMBR_MSK4_Pos)

#define RTC_ALRMBR_MSK4_Pos   (31U)

#define RTC_ALRMBR_PM   RTC_ALRMBR_PM_Msk

#define RTC_ALRMBR_PM_Msk   (0x1UL << RTC_ALRMBR_PM_Pos)

#define RTC_ALRMBR_PM_Pos   (22U)

#define RTC_ALRMBR_ST   RTC_ALRMBR_ST_Msk

#define RTC_ALRMBR_ST_0   (0x1UL << RTC_ALRMBR_ST_Pos)

#define RTC_ALRMBR_ST_1   (0x2UL << RTC_ALRMBR_ST_Pos)

#define RTC_ALRMBR_ST_2   (0x4UL << RTC_ALRMBR_ST_Pos)

#define RTC_ALRMBR_ST_Msk   (0x7UL << RTC_ALRMBR_ST_Pos)

#define RTC_ALRMBR_ST_Pos   (4U)

#define RTC_ALRMBR_SU   RTC_ALRMBR_SU_Msk

#define RTC_ALRMBR_SU_0   (0x1UL << RTC_ALRMBR_SU_Pos)

#define RTC_ALRMBR_SU_1   (0x2UL << RTC_ALRMBR_SU_Pos)

#define RTC_ALRMBR_SU_2   (0x4UL << RTC_ALRMBR_SU_Pos)

#define RTC_ALRMBR_SU_3   (0x8UL << RTC_ALRMBR_SU_Pos)

#define RTC_ALRMBR_SU_Msk   (0xFUL << RTC_ALRMBR_SU_Pos)

#define RTC_ALRMBR_SU_Pos   (0U)

#define RTC_ALRMBR_WDSEL   RTC_ALRMBR_WDSEL_Msk

#define RTC_ALRMBR_WDSEL_Msk   (0x1UL << RTC_ALRMBR_WDSEL_Pos)

#define RTC_ALRMBR_WDSEL_Pos   (30U)

#define RTC_ALRMBSSR_MASKSS   RTC_ALRMBSSR_MASKSS_Msk

#define RTC_ALRMBSSR_MASKSS_0   (0x1UL << RTC_ALRMBSSR_MASKSS_Pos)

#define RTC_ALRMBSSR_MASKSS_1   (0x2UL << RTC_ALRMBSSR_MASKSS_Pos)

#define RTC_ALRMBSSR_MASKSS_2   (0x4UL << RTC_ALRMBSSR_MASKSS_Pos)

#define RTC_ALRMBSSR_MASKSS_3   (0x8UL << RTC_ALRMBSSR_MASKSS_Pos)

#define RTC_ALRMBSSR_MASKSS_Msk   (0xFUL << RTC_ALRMBSSR_MASKSS_Pos)

#define RTC_ALRMBSSR_MASKSS_Pos   (24U)

#define RTC_ALRMBSSR_SS   RTC_ALRMBSSR_SS_Msk

#define RTC_ALRMBSSR_SS_Msk   (0x7FFFUL << RTC_ALRMBSSR_SS_Pos)

#define RTC_ALRMBSSR_SS_Pos   (0U)

#define RTC_BASE   (APB1PERIPH_BASE + 0x2800UL)

#define RTC_BKP0R   RTC_BKP0R_Msk

#define RTC_BKP0R_Msk   (0xFFFFFFFFUL << RTC_BKP0R_Pos)

#define RTC_BKP0R_Pos   (0U)

#define RTC_BKP10R   RTC_BKP10R_Msk

#define RTC_BKP10R_Msk   (0xFFFFFFFFUL << RTC_BKP10R_Pos)

#define RTC_BKP10R_Pos   (0U)

#define RTC_BKP11R   RTC_BKP11R_Msk

#define RTC_BKP11R_Msk   (0xFFFFFFFFUL << RTC_BKP11R_Pos)

#define RTC_BKP11R_Pos   (0U)

#define RTC_BKP12R   RTC_BKP12R_Msk

#define RTC_BKP12R_Msk   (0xFFFFFFFFUL << RTC_BKP12R_Pos)

#define RTC_BKP12R_Pos   (0U)

#define RTC_BKP13R   RTC_BKP13R_Msk

#define RTC_BKP13R_Msk   (0xFFFFFFFFUL << RTC_BKP13R_Pos)

#define RTC_BKP13R_Pos   (0U)

#define RTC_BKP14R   RTC_BKP14R_Msk

#define RTC_BKP14R_Msk   (0xFFFFFFFFUL << RTC_BKP14R_Pos)

#define RTC_BKP14R_Pos   (0U)

#define RTC_BKP15R   RTC_BKP15R_Msk

#define RTC_BKP15R_Msk   (0xFFFFFFFFUL << RTC_BKP15R_Pos)

#define RTC_BKP15R_Pos   (0U)

#define RTC_BKP16R   RTC_BKP16R_Msk

#define RTC_BKP16R_Msk   (0xFFFFFFFFUL << RTC_BKP16R_Pos)

#define RTC_BKP16R_Pos   (0U)

#define RTC_BKP17R   RTC_BKP17R_Msk

#define RTC_BKP17R_Msk   (0xFFFFFFFFUL << RTC_BKP17R_Pos)

#define RTC_BKP17R_Pos   (0U)

#define RTC_BKP18R   RTC_BKP18R_Msk

#define RTC_BKP18R_Msk   (0xFFFFFFFFUL << RTC_BKP18R_Pos)

#define RTC_BKP18R_Pos   (0U)

#define RTC_BKP19R   RTC_BKP19R_Msk

#define RTC_BKP19R_Msk   (0xFFFFFFFFUL << RTC_BKP19R_Pos)

#define RTC_BKP19R_Pos   (0U)

#define RTC_BKP1R   RTC_BKP1R_Msk

#define RTC_BKP1R_Msk   (0xFFFFFFFFUL << RTC_BKP1R_Pos)

#define RTC_BKP1R_Pos   (0U)

#define RTC_BKP2R   RTC_BKP2R_Msk

#define RTC_BKP2R_Msk   (0xFFFFFFFFUL << RTC_BKP2R_Pos)

#define RTC_BKP2R_Pos   (0U)

#define RTC_BKP3R   RTC_BKP3R_Msk

#define RTC_BKP3R_Msk   (0xFFFFFFFFUL << RTC_BKP3R_Pos)

#define RTC_BKP3R_Pos   (0U)

#define RTC_BKP4R   RTC_BKP4R_Msk

#define RTC_BKP4R_Msk   (0xFFFFFFFFUL << RTC_BKP4R_Pos)

#define RTC_BKP4R_Pos   (0U)

#define RTC_BKP5R   RTC_BKP5R_Msk

#define RTC_BKP5R_Msk   (0xFFFFFFFFUL << RTC_BKP5R_Pos)

#define RTC_BKP5R_Pos   (0U)

#define RTC_BKP6R   RTC_BKP6R_Msk

#define RTC_BKP6R_Msk   (0xFFFFFFFFUL << RTC_BKP6R_Pos)

#define RTC_BKP6R_Pos   (0U)

#define RTC_BKP7R   RTC_BKP7R_Msk

#define RTC_BKP7R_Msk   (0xFFFFFFFFUL << RTC_BKP7R_Pos)

#define RTC_BKP7R_Pos   (0U)

#define RTC_BKP8R   RTC_BKP8R_Msk

#define RTC_BKP8R_Msk   (0xFFFFFFFFUL << RTC_BKP8R_Pos)

#define RTC_BKP8R_Pos   (0U)

#define RTC_BKP9R   RTC_BKP9R_Msk

#define RTC_BKP9R_Msk   (0xFFFFFFFFUL << RTC_BKP9R_Pos)

#define RTC_BKP9R_Pos   (0U)

#define RTC_BKP_NUMBER   0x000000014U

#define RTC_CALIBR_DC   RTC_CALIBR_DC_Msk

#define RTC_CALIBR_DC_Msk   (0x1FUL << RTC_CALIBR_DC_Pos)

#define RTC_CALIBR_DC_Pos   (0U)

#define RTC_CALIBR_DCS   RTC_CALIBR_DCS_Msk

#define RTC_CALIBR_DCS_Msk   (0x1UL << RTC_CALIBR_DCS_Pos)

#define RTC_CALIBR_DCS_Pos   (7U)

#define RTC_CALR_CALM   RTC_CALR_CALM_Msk

#define RTC_CALR_CALM_0   (0x001UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_1   (0x002UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_2   (0x004UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_3   (0x008UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_4   (0x010UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_5   (0x020UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_6   (0x040UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_7   (0x080UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_8   (0x100UL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_Msk   (0x1FFUL << RTC_CALR_CALM_Pos)

#define RTC_CALR_CALM_Pos   (0U)

#define RTC_CALR_CALP   RTC_CALR_CALP_Msk

#define RTC_CALR_CALP_Msk   (0x1UL << RTC_CALR_CALP_Pos)

#define RTC_CALR_CALP_Pos   (15U)

#define RTC_CALR_CALW16   RTC_CALR_CALW16_Msk

#define RTC_CALR_CALW16_Msk   (0x1UL << RTC_CALR_CALW16_Pos)

#define RTC_CALR_CALW16_Pos   (13U)

#define RTC_CALR_CALW8   RTC_CALR_CALW8_Msk

#define RTC_CALR_CALW8_Msk   (0x1UL << RTC_CALR_CALW8_Pos)

#define RTC_CALR_CALW8_Pos   (14U)

#define RTC_CR_ADD1H   RTC_CR_ADD1H_Msk

#define RTC_CR_ADD1H_Msk   (0x1UL << RTC_CR_ADD1H_Pos)

#define RTC_CR_ADD1H_Pos   (16U)

#define RTC_CR_ALRAE   RTC_CR_ALRAE_Msk

#define RTC_CR_ALRAE_Msk   (0x1UL << RTC_CR_ALRAE_Pos)

#define RTC_CR_ALRAE_Pos   (8U)

#define RTC_CR_ALRAIE   RTC_CR_ALRAIE_Msk

#define RTC_CR_ALRAIE_Msk   (0x1UL << RTC_CR_ALRAIE_Pos)

#define RTC_CR_ALRAIE_Pos   (12U)

#define RTC_CR_ALRBE   RTC_CR_ALRBE_Msk

#define RTC_CR_ALRBE_Msk   (0x1UL << RTC_CR_ALRBE_Pos)

#define RTC_CR_ALRBE_Pos   (9U)

#define RTC_CR_ALRBIE   RTC_CR_ALRBIE_Msk

#define RTC_CR_ALRBIE_Msk   (0x1UL << RTC_CR_ALRBIE_Pos)

#define RTC_CR_ALRBIE_Pos   (13U)

#define RTC_CR_BCK   RTC_CR_BKP

#define RTC_CR_BKP   RTC_CR_BKP_Msk

#define RTC_CR_BKP_Msk   (0x1UL << RTC_CR_BKP_Pos)

#define RTC_CR_BKP_Pos   (18U)

#define RTC_CR_BYPSHAD   RTC_CR_BYPSHAD_Msk

#define RTC_CR_BYPSHAD_Msk   (0x1UL << RTC_CR_BYPSHAD_Pos)

#define RTC_CR_BYPSHAD_Pos   (5U)

#define RTC_CR_COE   RTC_CR_COE_Msk

#define RTC_CR_COE_Msk   (0x1UL << RTC_CR_COE_Pos)

#define RTC_CR_COE_Pos   (23U)

#define RTC_CR_COSEL   RTC_CR_COSEL_Msk

#define RTC_CR_COSEL_Msk   (0x1UL << RTC_CR_COSEL_Pos)

#define RTC_CR_COSEL_Pos   (19U)

#define RTC_CR_DCE   RTC_CR_DCE_Msk

#define RTC_CR_DCE_Msk   (0x1UL << RTC_CR_DCE_Pos)

#define RTC_CR_DCE_Pos   (7U)

#define RTC_CR_FMT   RTC_CR_FMT_Msk

#define RTC_CR_FMT_Msk   (0x1UL << RTC_CR_FMT_Pos)

#define RTC_CR_FMT_Pos   (6U)

#define RTC_CR_OSEL   RTC_CR_OSEL_Msk

#define RTC_CR_OSEL_0   (0x1UL << RTC_CR_OSEL_Pos)

#define RTC_CR_OSEL_1   (0x2UL << RTC_CR_OSEL_Pos)

#define RTC_CR_OSEL_Msk   (0x3UL << RTC_CR_OSEL_Pos)

#define RTC_CR_OSEL_Pos   (21U)

#define RTC_CR_POL   RTC_CR_POL_Msk

#define RTC_CR_POL_Msk   (0x1UL << RTC_CR_POL_Pos)

#define RTC_CR_POL_Pos   (20U)

#define RTC_CR_REFCKON   RTC_CR_REFCKON_Msk

#define RTC_CR_REFCKON_Msk   (0x1UL << RTC_CR_REFCKON_Pos)

#define RTC_CR_REFCKON_Pos   (4U)

#define RTC_CR_SUB1H   RTC_CR_SUB1H_Msk

#define RTC_CR_SUB1H_Msk   (0x1UL << RTC_CR_SUB1H_Pos)

#define RTC_CR_SUB1H_Pos   (17U)

#define RTC_CR_TSE   RTC_CR_TSE_Msk

#define RTC_CR_TSE_Msk   (0x1UL << RTC_CR_TSE_Pos)

#define RTC_CR_TSE_Pos   (11U)

#define RTC_CR_TSEDGE   RTC_CR_TSEDGE_Msk

#define RTC_CR_TSEDGE_Msk   (0x1UL << RTC_CR_TSEDGE_Pos)

#define RTC_CR_TSEDGE_Pos   (3U)

#define RTC_CR_TSIE   RTC_CR_TSIE_Msk

#define RTC_CR_TSIE_Msk   (0x1UL << RTC_CR_TSIE_Pos)

#define RTC_CR_TSIE_Pos   (15U)

#define RTC_CR_WUCKSEL   RTC_CR_WUCKSEL_Msk

#define RTC_CR_WUCKSEL_0   (0x1UL << RTC_CR_WUCKSEL_Pos)

#define RTC_CR_WUCKSEL_1   (0x2UL << RTC_CR_WUCKSEL_Pos)

#define RTC_CR_WUCKSEL_2   (0x4UL << RTC_CR_WUCKSEL_Pos)

#define RTC_CR_WUCKSEL_Msk   (0x7UL << RTC_CR_WUCKSEL_Pos)

#define RTC_CR_WUCKSEL_Pos   (0U)

#define RTC_CR_WUTE   RTC_CR_WUTE_Msk

#define RTC_CR_WUTE_Msk   (0x1UL << RTC_CR_WUTE_Pos)

#define RTC_CR_WUTE_Pos   (10U)

#define RTC_CR_WUTIE   RTC_CR_WUTIE_Msk

#define RTC_CR_WUTIE_Msk   (0x1UL << RTC_CR_WUTIE_Pos)

#define RTC_CR_WUTIE_Pos   (14U)

#define RTC_DR_DT   RTC_DR_DT_Msk

#define RTC_DR_DT_0   (0x1UL << RTC_DR_DT_Pos)

#define RTC_DR_DT_1   (0x2UL << RTC_DR_DT_Pos)

#define RTC_DR_DT_Msk   (0x3UL << RTC_DR_DT_Pos)

#define RTC_DR_DT_Pos   (4U)

#define RTC_DR_DU   RTC_DR_DU_Msk

#define RTC_DR_DU_0   (0x1UL << RTC_DR_DU_Pos)

#define RTC_DR_DU_1   (0x2UL << RTC_DR_DU_Pos)

#define RTC_DR_DU_2   (0x4UL << RTC_DR_DU_Pos)

#define RTC_DR_DU_3   (0x8UL << RTC_DR_DU_Pos)

#define RTC_DR_DU_Msk   (0xFUL << RTC_DR_DU_Pos)

#define RTC_DR_DU_Pos   (0U)

#define RTC_DR_MT   RTC_DR_MT_Msk

#define RTC_DR_MT_Msk   (0x1UL << RTC_DR_MT_Pos)

#define RTC_DR_MT_Pos   (12U)

#define RTC_DR_MU   RTC_DR_MU_Msk

#define RTC_DR_MU_0   (0x1UL << RTC_DR_MU_Pos)

#define RTC_DR_MU_1   (0x2UL << RTC_DR_MU_Pos)

#define RTC_DR_MU_2   (0x4UL << RTC_DR_MU_Pos)

#define RTC_DR_MU_3   (0x8UL << RTC_DR_MU_Pos)

#define RTC_DR_MU_Msk   (0xFUL << RTC_DR_MU_Pos)

#define RTC_DR_MU_Pos   (8U)

#define RTC_DR_WDU   RTC_DR_WDU_Msk

#define RTC_DR_WDU_0   (0x1UL << RTC_DR_WDU_Pos)

#define RTC_DR_WDU_1   (0x2UL << RTC_DR_WDU_Pos)

#define RTC_DR_WDU_2   (0x4UL << RTC_DR_WDU_Pos)

#define RTC_DR_WDU_Msk   (0x7UL << RTC_DR_WDU_Pos)

#define RTC_DR_WDU_Pos   (13U)

#define RTC_DR_YT   RTC_DR_YT_Msk

#define RTC_DR_YT_0   (0x1UL << RTC_DR_YT_Pos)

#define RTC_DR_YT_1   (0x2UL << RTC_DR_YT_Pos)

#define RTC_DR_YT_2   (0x4UL << RTC_DR_YT_Pos)

#define RTC_DR_YT_3   (0x8UL << RTC_DR_YT_Pos)

#define RTC_DR_YT_Msk   (0xFUL << RTC_DR_YT_Pos)

#define RTC_DR_YT_Pos   (20U)

#define RTC_DR_YU   RTC_DR_YU_Msk

#define RTC_DR_YU_0   (0x1UL << RTC_DR_YU_Pos)

#define RTC_DR_YU_1   (0x2UL << RTC_DR_YU_Pos)

#define RTC_DR_YU_2   (0x4UL << RTC_DR_YU_Pos)

#define RTC_DR_YU_3   (0x8UL << RTC_DR_YU_Pos)

#define RTC_DR_YU_Msk   (0xFUL << RTC_DR_YU_Pos)

#define RTC_DR_YU_Pos   (16U)

#define RTC_ISR_ALRAF   RTC_ISR_ALRAF_Msk

#define RTC_ISR_ALRAF_Msk   (0x1UL << RTC_ISR_ALRAF_Pos)

#define RTC_ISR_ALRAF_Pos   (8U)

#define RTC_ISR_ALRAWF   RTC_ISR_ALRAWF_Msk

#define RTC_ISR_ALRAWF_Msk   (0x1UL << RTC_ISR_ALRAWF_Pos)

#define RTC_ISR_ALRAWF_Pos   (0U)

#define RTC_ISR_ALRBF   RTC_ISR_ALRBF_Msk

#define RTC_ISR_ALRBF_Msk   (0x1UL << RTC_ISR_ALRBF_Pos)

#define RTC_ISR_ALRBF_Pos   (9U)

#define RTC_ISR_ALRBWF   RTC_ISR_ALRBWF_Msk

#define RTC_ISR_ALRBWF_Msk   (0x1UL << RTC_ISR_ALRBWF_Pos)

#define RTC_ISR_ALRBWF_Pos   (1U)

#define RTC_ISR_INIT   RTC_ISR_INIT_Msk

#define RTC_ISR_INIT_Msk   (0x1UL << RTC_ISR_INIT_Pos)

#define RTC_ISR_INIT_Pos   (7U)

#define RTC_ISR_INITF   RTC_ISR_INITF_Msk

#define RTC_ISR_INITF_Msk   (0x1UL << RTC_ISR_INITF_Pos)

#define RTC_ISR_INITF_Pos   (6U)

#define RTC_ISR_INITS   RTC_ISR_INITS_Msk

#define RTC_ISR_INITS_Msk   (0x1UL << RTC_ISR_INITS_Pos)

#define RTC_ISR_INITS_Pos   (4U)

#define RTC_ISR_RECALPF   RTC_ISR_RECALPF_Msk

#define RTC_ISR_RECALPF_Msk   (0x1UL << RTC_ISR_RECALPF_Pos)

#define RTC_ISR_RECALPF_Pos   (16U)

#define RTC_ISR_RSF   RTC_ISR_RSF_Msk

#define RTC_ISR_RSF_Msk   (0x1UL << RTC_ISR_RSF_Pos)

#define RTC_ISR_RSF_Pos   (5U)

#define RTC_ISR_SHPF   RTC_ISR_SHPF_Msk

#define RTC_ISR_SHPF_Msk   (0x1UL << RTC_ISR_SHPF_Pos)

#define RTC_ISR_SHPF_Pos   (3U)

#define RTC_ISR_TAMP1F   RTC_ISR_TAMP1F_Msk

#define RTC_ISR_TAMP1F_Msk   (0x1UL << RTC_ISR_TAMP1F_Pos)

#define RTC_ISR_TAMP1F_Pos   (13U)

#define RTC_ISR_TAMP2F   RTC_ISR_TAMP2F_Msk

#define RTC_ISR_TAMP2F_Msk   (0x1UL << RTC_ISR_TAMP2F_Pos)

#define RTC_ISR_TAMP2F_Pos   (14U)

#define RTC_ISR_TSF   RTC_ISR_TSF_Msk

#define RTC_ISR_TSF_Msk   (0x1UL << RTC_ISR_TSF_Pos)

#define RTC_ISR_TSF_Pos   (11U)

#define RTC_ISR_TSOVF   RTC_ISR_TSOVF_Msk

#define RTC_ISR_TSOVF_Msk   (0x1UL << RTC_ISR_TSOVF_Pos)

#define RTC_ISR_TSOVF_Pos   (12U)

#define RTC_ISR_WUTF   RTC_ISR_WUTF_Msk

#define RTC_ISR_WUTF_Msk   (0x1UL << RTC_ISR_WUTF_Pos)

#define RTC_ISR_WUTF_Pos   (10U)

#define RTC_ISR_WUTWF   RTC_ISR_WUTWF_Msk

#define RTC_ISR_WUTWF_Msk   (0x1UL << RTC_ISR_WUTWF_Pos)

#define RTC_ISR_WUTWF_Pos   (2U)

#define RTC_PRER_PREDIV_A   RTC_PRER_PREDIV_A_Msk

#define RTC_PRER_PREDIV_A_Msk   (0x7FUL << RTC_PRER_PREDIV_A_Pos)

#define RTC_PRER_PREDIV_A_Pos   (16U)

#define RTC_PRER_PREDIV_S   RTC_PRER_PREDIV_S_Msk

#define RTC_PRER_PREDIV_S_Msk   (0x7FFFUL << RTC_PRER_PREDIV_S_Pos)

#define RTC_PRER_PREDIV_S_Pos   (0U)

#define RTC_SHIFTR_ADD1S   RTC_SHIFTR_ADD1S_Msk

#define RTC_SHIFTR_ADD1S_Msk   (0x1UL << RTC_SHIFTR_ADD1S_Pos)

#define RTC_SHIFTR_ADD1S_Pos   (31U)

#define RTC_SHIFTR_SUBFS   RTC_SHIFTR_SUBFS_Msk

#define RTC_SHIFTR_SUBFS_Msk   (0x7FFFUL << RTC_SHIFTR_SUBFS_Pos)

#define RTC_SHIFTR_SUBFS_Pos   (0U)

#define RTC_SSR_SS   RTC_SSR_SS_Msk

#define RTC_SSR_SS_Msk   (0xFFFFUL << RTC_SSR_SS_Pos)

#define RTC_SSR_SS_Pos   (0U)

#define RTC_TAFCR_ALARMOUTTYPE   RTC_TAFCR_ALARMOUTTYPE_Msk

#define RTC_TAFCR_ALARMOUTTYPE_Msk   (0x1UL << RTC_TAFCR_ALARMOUTTYPE_Pos)

#define RTC_TAFCR_ALARMOUTTYPE_Pos   (18U)

#define RTC_TAFCR_TAMP1E   RTC_TAFCR_TAMP1E_Msk

#define RTC_TAFCR_TAMP1E_Msk   (0x1UL << RTC_TAFCR_TAMP1E_Pos)

#define RTC_TAFCR_TAMP1E_Pos   (0U)

#define RTC_TAFCR_TAMP1INSEL   RTC_TAFCR_TAMP1INSEL_Msk

#define RTC_TAFCR_TAMP1INSEL_Msk   (0x1UL << RTC_TAFCR_TAMP1INSEL_Pos)

#define RTC_TAFCR_TAMP1INSEL_Pos   (16U)

#define RTC_TAFCR_TAMP1TRG   RTC_TAFCR_TAMP1TRG_Msk

#define RTC_TAFCR_TAMP1TRG_Msk   (0x1UL << RTC_TAFCR_TAMP1TRG_Pos)

#define RTC_TAFCR_TAMP1TRG_Pos   (1U)

#define RTC_TAFCR_TAMP2E   RTC_TAFCR_TAMP2E_Msk

#define RTC_TAFCR_TAMP2E_Msk   (0x1UL << RTC_TAFCR_TAMP2E_Pos)

#define RTC_TAFCR_TAMP2E_Pos   (3U)

#define RTC_TAFCR_TAMP2TRG   RTC_TAFCR_TAMP2TRG_Msk

#define RTC_TAFCR_TAMP2TRG_Msk   (0x1UL << RTC_TAFCR_TAMP2TRG_Pos)

#define RTC_TAFCR_TAMP2TRG_Pos   (4U)

#define RTC_TAFCR_TAMPFLT   RTC_TAFCR_TAMPFLT_Msk

#define RTC_TAFCR_TAMPFLT_0   (0x1UL << RTC_TAFCR_TAMPFLT_Pos)

#define RTC_TAFCR_TAMPFLT_1   (0x2UL << RTC_TAFCR_TAMPFLT_Pos)

#define RTC_TAFCR_TAMPFLT_Msk   (0x3UL << RTC_TAFCR_TAMPFLT_Pos)

#define RTC_TAFCR_TAMPFLT_Pos   (11U)

#define RTC_TAFCR_TAMPFREQ   RTC_TAFCR_TAMPFREQ_Msk

#define RTC_TAFCR_TAMPFREQ_0   (0x1UL << RTC_TAFCR_TAMPFREQ_Pos)

#define RTC_TAFCR_TAMPFREQ_1   (0x2UL << RTC_TAFCR_TAMPFREQ_Pos)

#define RTC_TAFCR_TAMPFREQ_2   (0x4UL << RTC_TAFCR_TAMPFREQ_Pos)

#define RTC_TAFCR_TAMPFREQ_Msk   (0x7UL << RTC_TAFCR_TAMPFREQ_Pos)

#define RTC_TAFCR_TAMPFREQ_Pos   (8U)

#define RTC_TAFCR_TAMPIE   RTC_TAFCR_TAMPIE_Msk

#define RTC_TAFCR_TAMPIE_Msk   (0x1UL << RTC_TAFCR_TAMPIE_Pos)

#define RTC_TAFCR_TAMPIE_Pos   (2U)

#define RTC_TAFCR_TAMPINSEL   RTC_TAFCR_TAMP1INSEL

#define RTC_TAFCR_TAMPPRCH   RTC_TAFCR_TAMPPRCH_Msk

#define RTC_TAFCR_TAMPPRCH_0   (0x1UL << RTC_TAFCR_TAMPPRCH_Pos)

#define RTC_TAFCR_TAMPPRCH_1   (0x2UL << RTC_TAFCR_TAMPPRCH_Pos)

#define RTC_TAFCR_TAMPPRCH_Msk   (0x3UL << RTC_TAFCR_TAMPPRCH_Pos)

#define RTC_TAFCR_TAMPPRCH_Pos   (13U)

#define RTC_TAFCR_TAMPPUDIS   RTC_TAFCR_TAMPPUDIS_Msk

#define RTC_TAFCR_TAMPPUDIS_Msk   (0x1UL << RTC_TAFCR_TAMPPUDIS_Pos)

#define RTC_TAFCR_TAMPPUDIS_Pos   (15U)

#define RTC_TAFCR_TAMPTS   RTC_TAFCR_TAMPTS_Msk

#define RTC_TAFCR_TAMPTS_Msk   (0x1UL << RTC_TAFCR_TAMPTS_Pos)

#define RTC_TAFCR_TAMPTS_Pos   (7U)

#define RTC_TAFCR_TSINSEL   RTC_TAFCR_TSINSEL_Msk

#define RTC_TAFCR_TSINSEL_Msk   (0x1UL << RTC_TAFCR_TSINSEL_Pos)

#define RTC_TAFCR_TSINSEL_Pos   (17U)

#define RTC_TR_HT   RTC_TR_HT_Msk

#define RTC_TR_HT_0   (0x1UL << RTC_TR_HT_Pos)

#define RTC_TR_HT_1   (0x2UL << RTC_TR_HT_Pos)

#define RTC_TR_HT_Msk   (0x3UL << RTC_TR_HT_Pos)

#define RTC_TR_HT_Pos   (20U)

#define RTC_TR_HU   RTC_TR_HU_Msk

#define RTC_TR_HU_0   (0x1UL << RTC_TR_HU_Pos)

#define RTC_TR_HU_1   (0x2UL << RTC_TR_HU_Pos)

#define RTC_TR_HU_2   (0x4UL << RTC_TR_HU_Pos)

#define RTC_TR_HU_3   (0x8UL << RTC_TR_HU_Pos)

#define RTC_TR_HU_Msk   (0xFUL << RTC_TR_HU_Pos)

#define RTC_TR_HU_Pos   (16U)

#define RTC_TR_MNT   RTC_TR_MNT_Msk

#define RTC_TR_MNT_0   (0x1UL << RTC_TR_MNT_Pos)

#define RTC_TR_MNT_1   (0x2UL << RTC_TR_MNT_Pos)

#define RTC_TR_MNT_2   (0x4UL << RTC_TR_MNT_Pos)

#define RTC_TR_MNT_Msk   (0x7UL << RTC_TR_MNT_Pos)

#define RTC_TR_MNT_Pos   (12U)

#define RTC_TR_MNU   RTC_TR_MNU_Msk

#define RTC_TR_MNU_0   (0x1UL << RTC_TR_MNU_Pos)

#define RTC_TR_MNU_1   (0x2UL << RTC_TR_MNU_Pos)

#define RTC_TR_MNU_2   (0x4UL << RTC_TR_MNU_Pos)

#define RTC_TR_MNU_3   (0x8UL << RTC_TR_MNU_Pos)

#define RTC_TR_MNU_Msk   (0xFUL << RTC_TR_MNU_Pos)

#define RTC_TR_MNU_Pos   (8U)

#define RTC_TR_PM   RTC_TR_PM_Msk

#define RTC_TR_PM_Msk   (0x1UL << RTC_TR_PM_Pos)

#define RTC_TR_PM_Pos   (22U)

#define RTC_TR_ST   RTC_TR_ST_Msk

#define RTC_TR_ST_0   (0x1UL << RTC_TR_ST_Pos)

#define RTC_TR_ST_1   (0x2UL << RTC_TR_ST_Pos)

#define RTC_TR_ST_2   (0x4UL << RTC_TR_ST_Pos)

#define RTC_TR_ST_Msk   (0x7UL << RTC_TR_ST_Pos)

#define RTC_TR_ST_Pos   (4U)

#define RTC_TR_SU   RTC_TR_SU_Msk

#define RTC_TR_SU_0   (0x1UL << RTC_TR_SU_Pos)

#define RTC_TR_SU_1   (0x2UL << RTC_TR_SU_Pos)

#define RTC_TR_SU_2   (0x4UL << RTC_TR_SU_Pos)

#define RTC_TR_SU_3   (0x8UL << RTC_TR_SU_Pos)

#define RTC_TR_SU_Msk   (0xFUL << RTC_TR_SU_Pos)

#define RTC_TR_SU_Pos   (0U)

#define RTC_TSDR_DT   RTC_TSDR_DT_Msk

#define RTC_TSDR_DT_0   (0x1UL << RTC_TSDR_DT_Pos)

#define RTC_TSDR_DT_1   (0x2UL << RTC_TSDR_DT_Pos)

#define RTC_TSDR_DT_Msk   (0x3UL << RTC_TSDR_DT_Pos)

#define RTC_TSDR_DT_Pos   (4U)

#define RTC_TSDR_DU   RTC_TSDR_DU_Msk

#define RTC_TSDR_DU_0   (0x1UL << RTC_TSDR_DU_Pos)

#define RTC_TSDR_DU_1   (0x2UL << RTC_TSDR_DU_Pos)

#define RTC_TSDR_DU_2   (0x4UL << RTC_TSDR_DU_Pos)

#define RTC_TSDR_DU_3   (0x8UL << RTC_TSDR_DU_Pos)

#define RTC_TSDR_DU_Msk   (0xFUL << RTC_TSDR_DU_Pos)

#define RTC_TSDR_DU_Pos   (0U)

#define RTC_TSDR_MT   RTC_TSDR_MT_Msk

#define RTC_TSDR_MT_Msk   (0x1UL << RTC_TSDR_MT_Pos)

#define RTC_TSDR_MT_Pos   (12U)

#define RTC_TSDR_MU   RTC_TSDR_MU_Msk

#define RTC_TSDR_MU_0   (0x1UL << RTC_TSDR_MU_Pos)

#define RTC_TSDR_MU_1   (0x2UL << RTC_TSDR_MU_Pos)

#define RTC_TSDR_MU_2   (0x4UL << RTC_TSDR_MU_Pos)

#define RTC_TSDR_MU_3   (0x8UL << RTC_TSDR_MU_Pos)

#define RTC_TSDR_MU_Msk   (0xFUL << RTC_TSDR_MU_Pos)

#define RTC_TSDR_MU_Pos   (8U)

#define RTC_TSDR_WDU   RTC_TSDR_WDU_Msk

#define RTC_TSDR_WDU_0   (0x1UL << RTC_TSDR_WDU_Pos)

#define RTC_TSDR_WDU_1   (0x2UL << RTC_TSDR_WDU_Pos)

#define RTC_TSDR_WDU_2   (0x4UL << RTC_TSDR_WDU_Pos)

#define RTC_TSDR_WDU_Msk   (0x7UL << RTC_TSDR_WDU_Pos)

#define RTC_TSDR_WDU_Pos   (13U)

#define RTC_TSSSR_SS   RTC_TSSSR_SS_Msk

#define RTC_TSSSR_SS_Msk   (0xFFFFUL << RTC_TSSSR_SS_Pos)

#define RTC_TSSSR_SS_Pos   (0U)

#define RTC_TSTR_HT   RTC_TSTR_HT_Msk

#define RTC_TSTR_HT_0   (0x1UL << RTC_TSTR_HT_Pos)

#define RTC_TSTR_HT_1   (0x2UL << RTC_TSTR_HT_Pos)

#define RTC_TSTR_HT_Msk   (0x3UL << RTC_TSTR_HT_Pos)

#define RTC_TSTR_HT_Pos   (20U)

#define RTC_TSTR_HU   RTC_TSTR_HU_Msk

#define RTC_TSTR_HU_0   (0x1UL << RTC_TSTR_HU_Pos)

#define RTC_TSTR_HU_1   (0x2UL << RTC_TSTR_HU_Pos)

#define RTC_TSTR_HU_2   (0x4UL << RTC_TSTR_HU_Pos)

#define RTC_TSTR_HU_3   (0x8UL << RTC_TSTR_HU_Pos)

#define RTC_TSTR_HU_Msk   (0xFUL << RTC_TSTR_HU_Pos)

#define RTC_TSTR_HU_Pos   (16U)

#define RTC_TSTR_MNT   RTC_TSTR_MNT_Msk

#define RTC_TSTR_MNT_0   (0x1UL << RTC_TSTR_MNT_Pos)

#define RTC_TSTR_MNT_1   (0x2UL << RTC_TSTR_MNT_Pos)

#define RTC_TSTR_MNT_2   (0x4UL << RTC_TSTR_MNT_Pos)

#define RTC_TSTR_MNT_Msk   (0x7UL << RTC_TSTR_MNT_Pos)

#define RTC_TSTR_MNT_Pos   (12U)

#define RTC_TSTR_MNU   RTC_TSTR_MNU_Msk

#define RTC_TSTR_MNU_0   (0x1UL << RTC_TSTR_MNU_Pos)

#define RTC_TSTR_MNU_1   (0x2UL << RTC_TSTR_MNU_Pos)

#define RTC_TSTR_MNU_2   (0x4UL << RTC_TSTR_MNU_Pos)

#define RTC_TSTR_MNU_3   (0x8UL << RTC_TSTR_MNU_Pos)

#define RTC_TSTR_MNU_Msk   (0xFUL << RTC_TSTR_MNU_Pos)

#define RTC_TSTR_MNU_Pos   (8U)

#define RTC_TSTR_PM   RTC_TSTR_PM_Msk

#define RTC_TSTR_PM_Msk   (0x1UL << RTC_TSTR_PM_Pos)

#define RTC_TSTR_PM_Pos   (22U)

#define RTC_TSTR_ST   RTC_TSTR_ST_Msk

#define RTC_TSTR_ST_0   (0x1UL << RTC_TSTR_ST_Pos)

#define RTC_TSTR_ST_1   (0x2UL << RTC_TSTR_ST_Pos)

#define RTC_TSTR_ST_2   (0x4UL << RTC_TSTR_ST_Pos)

#define RTC_TSTR_ST_Msk   (0x7UL << RTC_TSTR_ST_Pos)

#define RTC_TSTR_ST_Pos   (4U)

#define RTC_TSTR_SU   RTC_TSTR_SU_Msk

#define RTC_TSTR_SU_0   (0x1UL << RTC_TSTR_SU_Pos)

#define RTC_TSTR_SU_1   (0x2UL << RTC_TSTR_SU_Pos)

#define RTC_TSTR_SU_2   (0x4UL << RTC_TSTR_SU_Pos)

#define RTC_TSTR_SU_3   (0x8UL << RTC_TSTR_SU_Pos)

#define RTC_TSTR_SU_Msk   (0xFUL << RTC_TSTR_SU_Pos)

#define RTC_TSTR_SU_Pos   (0U)

#define RTC_WPR_KEY   RTC_WPR_KEY_Msk

#define RTC_WPR_KEY_Msk   (0xFFUL << RTC_WPR_KEY_Pos)

#define RTC_WPR_KEY_Pos   (0U)

#define RTC_WUTR_WUT   RTC_WUTR_WUT_Msk

#define RTC_WUTR_WUT_Msk   (0xFFFFUL << RTC_WUTR_WUT_Pos)

#define RTC_WUTR_WUT_Pos   (0U)

#define SDIO   ((SDIO_TypeDef *) SDIO_BASE)

#define SDIO_ARG_CMDARG   SDIO_ARG_CMDARG_Msk

#define SDIO_ARG_CMDARG_Msk   (0xFFFFFFFFUL << SDIO_ARG_CMDARG_Pos)

#define SDIO_ARG_CMDARG_Pos   (0U)

#define SDIO_BASE   (APB2PERIPH_BASE + 0x2C00UL)

#define SDIO_CLKCR_BYPASS   SDIO_CLKCR_BYPASS_Msk

#define SDIO_CLKCR_BYPASS_Msk   (0x1UL << SDIO_CLKCR_BYPASS_Pos)

#define SDIO_CLKCR_BYPASS_Pos   (10U)

#define SDIO_CLKCR_CLKDIV   SDIO_CLKCR_CLKDIV_Msk

#define SDIO_CLKCR_CLKDIV_Msk   (0xFFUL << SDIO_CLKCR_CLKDIV_Pos)

#define SDIO_CLKCR_CLKDIV_Pos   (0U)

#define SDIO_CLKCR_CLKEN   SDIO_CLKCR_CLKEN_Msk

#define SDIO_CLKCR_CLKEN_Msk   (0x1UL << SDIO_CLKCR_CLKEN_Pos)

#define SDIO_CLKCR_CLKEN_Pos   (8U)

#define SDIO_CLKCR_HWFC_EN   SDIO_CLKCR_HWFC_EN_Msk

#define SDIO_CLKCR_HWFC_EN_Msk   (0x1UL << SDIO_CLKCR_HWFC_EN_Pos)

#define SDIO_CLKCR_HWFC_EN_Pos   (14U)

#define SDIO_CLKCR_NEGEDGE   SDIO_CLKCR_NEGEDGE_Msk

#define SDIO_CLKCR_NEGEDGE_Msk   (0x1UL << SDIO_CLKCR_NEGEDGE_Pos)

#define SDIO_CLKCR_NEGEDGE_Pos   (13U)

#define SDIO_CLKCR_PWRSAV   SDIO_CLKCR_PWRSAV_Msk

#define SDIO_CLKCR_PWRSAV_Msk   (0x1UL << SDIO_CLKCR_PWRSAV_Pos)

#define SDIO_CLKCR_PWRSAV_Pos   (9U)

#define SDIO_CLKCR_WIDBUS   SDIO_CLKCR_WIDBUS_Msk

#define SDIO_CLKCR_WIDBUS_0   (0x1UL << SDIO_CLKCR_WIDBUS_Pos)

#define SDIO_CLKCR_WIDBUS_1   (0x2UL << SDIO_CLKCR_WIDBUS_Pos)

#define SDIO_CLKCR_WIDBUS_Msk   (0x3UL << SDIO_CLKCR_WIDBUS_Pos)

#define SDIO_CLKCR_WIDBUS_Pos   (11U)

#define SDIO_CMD_CEATACMD   SDIO_CMD_CEATACMD_Msk

#define SDIO_CMD_CEATACMD_Msk   (0x1UL << SDIO_CMD_CEATACMD_Pos)

#define SDIO_CMD_CEATACMD_Pos   (14U)

#define SDIO_CMD_CMDINDEX   SDIO_CMD_CMDINDEX_Msk

#define SDIO_CMD_CMDINDEX_Msk   (0x3FUL << SDIO_CMD_CMDINDEX_Pos)

#define SDIO_CMD_CMDINDEX_Pos   (0U)

#define SDIO_CMD_CPSMEN   SDIO_CMD_CPSMEN_Msk

#define SDIO_CMD_CPSMEN_Msk   (0x1UL << SDIO_CMD_CPSMEN_Pos)

#define SDIO_CMD_CPSMEN_Pos   (10U)

#define SDIO_CMD_ENCMDCOMPL   SDIO_CMD_ENCMDCOMPL_Msk

#define SDIO_CMD_ENCMDCOMPL_Msk   (0x1UL << SDIO_CMD_ENCMDCOMPL_Pos)

#define SDIO_CMD_ENCMDCOMPL_Pos   (12U)

#define SDIO_CMD_NIEN   SDIO_CMD_NIEN_Msk

#define SDIO_CMD_NIEN_Msk   (0x1UL << SDIO_CMD_NIEN_Pos)

#define SDIO_CMD_NIEN_Pos   (13U)

#define SDIO_CMD_SDIOSUSPEND   SDIO_CMD_SDIOSUSPEND_Msk

#define SDIO_CMD_SDIOSUSPEND_Msk   (0x1UL << SDIO_CMD_SDIOSUSPEND_Pos)

#define SDIO_CMD_SDIOSUSPEND_Pos   (11U)

#define SDIO_CMD_WAITINT   SDIO_CMD_WAITINT_Msk

#define SDIO_CMD_WAITINT_Msk   (0x1UL << SDIO_CMD_WAITINT_Pos)

#define SDIO_CMD_WAITINT_Pos   (8U)

#define SDIO_CMD_WAITPEND   SDIO_CMD_WAITPEND_Msk

#define SDIO_CMD_WAITPEND_Msk   (0x1UL << SDIO_CMD_WAITPEND_Pos)

#define SDIO_CMD_WAITPEND_Pos   (9U)

#define SDIO_CMD_WAITRESP   SDIO_CMD_WAITRESP_Msk

#define SDIO_CMD_WAITRESP_0   (0x1UL << SDIO_CMD_WAITRESP_Pos)

#define SDIO_CMD_WAITRESP_1   (0x2UL << SDIO_CMD_WAITRESP_Pos)

#define SDIO_CMD_WAITRESP_Msk   (0x3UL << SDIO_CMD_WAITRESP_Pos)

#define SDIO_CMD_WAITRESP_Pos   (6U)

#define SDIO_DCOUNT_DATACOUNT   SDIO_DCOUNT_DATACOUNT_Msk

#define SDIO_DCOUNT_DATACOUNT_Msk   (0x1FFFFFFUL << SDIO_DCOUNT_DATACOUNT_Pos)

#define SDIO_DCOUNT_DATACOUNT_Pos   (0U)

#define SDIO_DCTRL_DBLOCKSIZE   SDIO_DCTRL_DBLOCKSIZE_Msk

#define SDIO_DCTRL_DBLOCKSIZE_0   (0x1UL << SDIO_DCTRL_DBLOCKSIZE_Pos)

#define SDIO_DCTRL_DBLOCKSIZE_1   (0x2UL << SDIO_DCTRL_DBLOCKSIZE_Pos)

#define SDIO_DCTRL_DBLOCKSIZE_2   (0x4UL << SDIO_DCTRL_DBLOCKSIZE_Pos)

#define SDIO_DCTRL_DBLOCKSIZE_3   (0x8UL << SDIO_DCTRL_DBLOCKSIZE_Pos)

#define SDIO_DCTRL_DBLOCKSIZE_Msk   (0xFUL << SDIO_DCTRL_DBLOCKSIZE_Pos)

#define SDIO_DCTRL_DBLOCKSIZE_Pos   (4U)

#define SDIO_DCTRL_DMAEN   SDIO_DCTRL_DMAEN_Msk

#define SDIO_DCTRL_DMAEN_Msk   (0x1UL << SDIO_DCTRL_DMAEN_Pos)

#define SDIO_DCTRL_DMAEN_Pos   (3U)

#define SDIO_DCTRL_DTDIR   SDIO_DCTRL_DTDIR_Msk

#define SDIO_DCTRL_DTDIR_Msk   (0x1UL << SDIO_DCTRL_DTDIR_Pos)

#define SDIO_DCTRL_DTDIR_Pos   (1U)

#define SDIO_DCTRL_DTEN   SDIO_DCTRL_DTEN_Msk

#define SDIO_DCTRL_DTEN_Msk   (0x1UL << SDIO_DCTRL_DTEN_Pos)

#define SDIO_DCTRL_DTEN_Pos   (0U)

#define SDIO_DCTRL_DTMODE   SDIO_DCTRL_DTMODE_Msk

#define SDIO_DCTRL_DTMODE_Msk   (0x1UL << SDIO_DCTRL_DTMODE_Pos)

#define SDIO_DCTRL_DTMODE_Pos   (2U)

#define SDIO_DCTRL_RWMOD   SDIO_DCTRL_RWMOD_Msk

#define SDIO_DCTRL_RWMOD_Msk   (0x1UL << SDIO_DCTRL_RWMOD_Pos)

#define SDIO_DCTRL_RWMOD_Pos   (10U)

#define SDIO_DCTRL_RWSTART   SDIO_DCTRL_RWSTART_Msk

#define SDIO_DCTRL_RWSTART_Msk   (0x1UL << SDIO_DCTRL_RWSTART_Pos)

#define SDIO_DCTRL_RWSTART_Pos   (8U)

#define SDIO_DCTRL_RWSTOP   SDIO_DCTRL_RWSTOP_Msk

#define SDIO_DCTRL_RWSTOP_Msk   (0x1UL << SDIO_DCTRL_RWSTOP_Pos)

#define SDIO_DCTRL_RWSTOP_Pos   (9U)

#define SDIO_DCTRL_SDIOEN   SDIO_DCTRL_SDIOEN_Msk

#define SDIO_DCTRL_SDIOEN_Msk   (0x1UL << SDIO_DCTRL_SDIOEN_Pos)

#define SDIO_DCTRL_SDIOEN_Pos   (11U)

#define SDIO_DLEN_DATALENGTH   SDIO_DLEN_DATALENGTH_Msk

#define SDIO_DLEN_DATALENGTH_Msk   (0x1FFFFFFUL << SDIO_DLEN_DATALENGTH_Pos)

#define SDIO_DLEN_DATALENGTH_Pos   (0U)

#define SDIO_DTIMER_DATATIME   SDIO_DTIMER_DATATIME_Msk

#define SDIO_DTIMER_DATATIME_Msk   (0xFFFFFFFFUL << SDIO_DTIMER_DATATIME_Pos)

#define SDIO_DTIMER_DATATIME_Pos   (0U)

#define SDIO_FIFO_FIFODATA   SDIO_FIFO_FIFODATA_Msk

#define SDIO_FIFO_FIFODATA_Msk   (0xFFFFFFFFUL << SDIO_FIFO_FIFODATA_Pos)

#define SDIO_FIFO_FIFODATA_Pos   (0U)

#define SDIO_FIFOCNT_FIFOCOUNT   SDIO_FIFOCNT_FIFOCOUNT_Msk

#define SDIO_FIFOCNT_FIFOCOUNT_Msk   (0xFFFFFFUL << SDIO_FIFOCNT_FIFOCOUNT_Pos)

#define SDIO_FIFOCNT_FIFOCOUNT_Pos   (0U)

#define SDIO_ICR_CCRCFAILC   SDIO_ICR_CCRCFAILC_Msk

#define SDIO_ICR_CCRCFAILC_Msk   (0x1UL << SDIO_ICR_CCRCFAILC_Pos)

#define SDIO_ICR_CCRCFAILC_Pos   (0U)

#define SDIO_ICR_CEATAENDC   SDIO_ICR_CEATAENDC_Msk

#define SDIO_ICR_CEATAENDC_Msk   (0x1UL << SDIO_ICR_CEATAENDC_Pos)

#define SDIO_ICR_CEATAENDC_Pos   (23U)

#define SDIO_ICR_CMDRENDC   SDIO_ICR_CMDRENDC_Msk

#define SDIO_ICR_CMDRENDC_Msk   (0x1UL << SDIO_ICR_CMDRENDC_Pos)

#define SDIO_ICR_CMDRENDC_Pos   (6U)

#define SDIO_ICR_CMDSENTC   SDIO_ICR_CMDSENTC_Msk

#define SDIO_ICR_CMDSENTC_Msk   (0x1UL << SDIO_ICR_CMDSENTC_Pos)

#define SDIO_ICR_CMDSENTC_Pos   (7U)

#define SDIO_ICR_CTIMEOUTC   SDIO_ICR_CTIMEOUTC_Msk

#define SDIO_ICR_CTIMEOUTC_Msk   (0x1UL << SDIO_ICR_CTIMEOUTC_Pos)

#define SDIO_ICR_CTIMEOUTC_Pos   (2U)

#define SDIO_ICR_DATAENDC   SDIO_ICR_DATAENDC_Msk

#define SDIO_ICR_DATAENDC_Msk   (0x1UL << SDIO_ICR_DATAENDC_Pos)

#define SDIO_ICR_DATAENDC_Pos   (8U)

#define SDIO_ICR_DBCKENDC   SDIO_ICR_DBCKENDC_Msk

#define SDIO_ICR_DBCKENDC_Msk   (0x1UL << SDIO_ICR_DBCKENDC_Pos)

#define SDIO_ICR_DBCKENDC_Pos   (10U)

#define SDIO_ICR_DCRCFAILC   SDIO_ICR_DCRCFAILC_Msk

#define SDIO_ICR_DCRCFAILC_Msk   (0x1UL << SDIO_ICR_DCRCFAILC_Pos)

#define SDIO_ICR_DCRCFAILC_Pos   (1U)

#define SDIO_ICR_DTIMEOUTC   SDIO_ICR_DTIMEOUTC_Msk

#define SDIO_ICR_DTIMEOUTC_Msk   (0x1UL << SDIO_ICR_DTIMEOUTC_Pos)

#define SDIO_ICR_DTIMEOUTC_Pos   (3U)

#define SDIO_ICR_RXOVERRC   SDIO_ICR_RXOVERRC_Msk

#define SDIO_ICR_RXOVERRC_Msk   (0x1UL << SDIO_ICR_RXOVERRC_Pos)

#define SDIO_ICR_RXOVERRC_Pos   (5U)

#define SDIO_ICR_SDIOITC   SDIO_ICR_SDIOITC_Msk

#define SDIO_ICR_SDIOITC_Msk   (0x1UL << SDIO_ICR_SDIOITC_Pos)

#define SDIO_ICR_SDIOITC_Pos   (22U)

#define SDIO_ICR_STBITERRC   SDIO_ICR_STBITERRC_Msk

#define SDIO_ICR_STBITERRC_Msk   (0x1UL << SDIO_ICR_STBITERRC_Pos)

#define SDIO_ICR_STBITERRC_Pos   (9U)

#define SDIO_ICR_TXUNDERRC   SDIO_ICR_TXUNDERRC_Msk

#define SDIO_ICR_TXUNDERRC_Msk   (0x1UL << SDIO_ICR_TXUNDERRC_Pos)

#define SDIO_ICR_TXUNDERRC_Pos   (4U)

#define SDIO_MASK_CCRCFAILIE   SDIO_MASK_CCRCFAILIE_Msk

#define SDIO_MASK_CCRCFAILIE_Msk   (0x1UL << SDIO_MASK_CCRCFAILIE_Pos)

#define SDIO_MASK_CCRCFAILIE_Pos   (0U)

#define SDIO_MASK_CEATAENDIE   SDIO_MASK_CEATAENDIE_Msk

#define SDIO_MASK_CEATAENDIE_Msk   (0x1UL << SDIO_MASK_CEATAENDIE_Pos)

#define SDIO_MASK_CEATAENDIE_Pos   (23U)

#define SDIO_MASK_CMDACTIE   SDIO_MASK_CMDACTIE_Msk

#define SDIO_MASK_CMDACTIE_Msk   (0x1UL << SDIO_MASK_CMDACTIE_Pos)

#define SDIO_MASK_CMDACTIE_Pos   (11U)

#define SDIO_MASK_CMDRENDIE   SDIO_MASK_CMDRENDIE_Msk

#define SDIO_MASK_CMDRENDIE_Msk   (0x1UL << SDIO_MASK_CMDRENDIE_Pos)

#define SDIO_MASK_CMDRENDIE_Pos   (6U)

#define SDIO_MASK_CMDSENTIE   SDIO_MASK_CMDSENTIE_Msk

#define SDIO_MASK_CMDSENTIE_Msk   (0x1UL << SDIO_MASK_CMDSENTIE_Pos)

#define SDIO_MASK_CMDSENTIE_Pos   (7U)

#define SDIO_MASK_CTIMEOUTIE   SDIO_MASK_CTIMEOUTIE_Msk

#define SDIO_MASK_CTIMEOUTIE_Msk   (0x1UL << SDIO_MASK_CTIMEOUTIE_Pos)

#define SDIO_MASK_CTIMEOUTIE_Pos   (2U)

#define SDIO_MASK_DATAENDIE   SDIO_MASK_DATAENDIE_Msk

#define SDIO_MASK_DATAENDIE_Msk   (0x1UL << SDIO_MASK_DATAENDIE_Pos)

#define SDIO_MASK_DATAENDIE_Pos   (8U)

#define SDIO_MASK_DBCKENDIE   SDIO_MASK_DBCKENDIE_Msk

#define SDIO_MASK_DBCKENDIE_Msk   (0x1UL << SDIO_MASK_DBCKENDIE_Pos)

#define SDIO_MASK_DBCKENDIE_Pos   (10U)

#define SDIO_MASK_DCRCFAILIE   SDIO_MASK_DCRCFAILIE_Msk

#define SDIO_MASK_DCRCFAILIE_Msk   (0x1UL << SDIO_MASK_DCRCFAILIE_Pos)

#define SDIO_MASK_DCRCFAILIE_Pos   (1U)

#define SDIO_MASK_DTIMEOUTIE   SDIO_MASK_DTIMEOUTIE_Msk

#define SDIO_MASK_DTIMEOUTIE_Msk   (0x1UL << SDIO_MASK_DTIMEOUTIE_Pos)

#define SDIO_MASK_DTIMEOUTIE_Pos   (3U)

#define SDIO_MASK_RXACTIE   SDIO_MASK_RXACTIE_Msk

#define SDIO_MASK_RXACTIE_Msk   (0x1UL << SDIO_MASK_RXACTIE_Pos)

#define SDIO_MASK_RXACTIE_Pos   (13U)

#define SDIO_MASK_RXDAVLIE   SDIO_MASK_RXDAVLIE_Msk

#define SDIO_MASK_RXDAVLIE_Msk   (0x1UL << SDIO_MASK_RXDAVLIE_Pos)

#define SDIO_MASK_RXDAVLIE_Pos   (21U)

#define SDIO_MASK_RXFIFOEIE   SDIO_MASK_RXFIFOEIE_Msk

#define SDIO_MASK_RXFIFOEIE_Msk   (0x1UL << SDIO_MASK_RXFIFOEIE_Pos)

#define SDIO_MASK_RXFIFOEIE_Pos   (19U)

#define SDIO_MASK_RXFIFOFIE   SDIO_MASK_RXFIFOFIE_Msk

#define SDIO_MASK_RXFIFOFIE_Msk   (0x1UL << SDIO_MASK_RXFIFOFIE_Pos)

#define SDIO_MASK_RXFIFOFIE_Pos   (17U)

#define SDIO_MASK_RXFIFOHFIE   SDIO_MASK_RXFIFOHFIE_Msk

#define SDIO_MASK_RXFIFOHFIE_Msk   (0x1UL << SDIO_MASK_RXFIFOHFIE_Pos)

#define SDIO_MASK_RXFIFOHFIE_Pos   (15U)

#define SDIO_MASK_RXOVERRIE   SDIO_MASK_RXOVERRIE_Msk

#define SDIO_MASK_RXOVERRIE_Msk   (0x1UL << SDIO_MASK_RXOVERRIE_Pos)

#define SDIO_MASK_RXOVERRIE_Pos   (5U)

#define SDIO_MASK_SDIOITIE   SDIO_MASK_SDIOITIE_Msk

#define SDIO_MASK_SDIOITIE_Msk   (0x1UL << SDIO_MASK_SDIOITIE_Pos)

#define SDIO_MASK_SDIOITIE_Pos   (22U)

#define SDIO_MASK_STBITERRIE   SDIO_MASK_STBITERRIE_Msk

#define SDIO_MASK_STBITERRIE_Msk   (0x1UL << SDIO_MASK_STBITERRIE_Pos)

#define SDIO_MASK_STBITERRIE_Pos   (9U)

#define SDIO_MASK_TXACTIE   SDIO_MASK_TXACTIE_Msk

#define SDIO_MASK_TXACTIE_Msk   (0x1UL << SDIO_MASK_TXACTIE_Pos)

#define SDIO_MASK_TXACTIE_Pos   (12U)

#define SDIO_MASK_TXDAVLIE   SDIO_MASK_TXDAVLIE_Msk

#define SDIO_MASK_TXDAVLIE_Msk   (0x1UL << SDIO_MASK_TXDAVLIE_Pos)

#define SDIO_MASK_TXDAVLIE_Pos   (20U)

#define SDIO_MASK_TXFIFOEIE   SDIO_MASK_TXFIFOEIE_Msk

#define SDIO_MASK_TXFIFOEIE_Msk   (0x1UL << SDIO_MASK_TXFIFOEIE_Pos)

#define SDIO_MASK_TXFIFOEIE_Pos   (18U)

#define SDIO_MASK_TXFIFOFIE   SDIO_MASK_TXFIFOFIE_Msk

#define SDIO_MASK_TXFIFOFIE_Msk   (0x1UL << SDIO_MASK_TXFIFOFIE_Pos)

#define SDIO_MASK_TXFIFOFIE_Pos   (16U)

#define SDIO_MASK_TXFIFOHEIE   SDIO_MASK_TXFIFOHEIE_Msk

#define SDIO_MASK_TXFIFOHEIE_Msk   (0x1UL << SDIO_MASK_TXFIFOHEIE_Pos)

#define SDIO_MASK_TXFIFOHEIE_Pos   (14U)

#define SDIO_MASK_TXUNDERRIE   SDIO_MASK_TXUNDERRIE_Msk

#define SDIO_MASK_TXUNDERRIE_Msk   (0x1UL << SDIO_MASK_TXUNDERRIE_Pos)

#define SDIO_MASK_TXUNDERRIE_Pos   (4U)

#define SDIO_POWER_PWRCTRL   SDIO_POWER_PWRCTRL_Msk

#define SDIO_POWER_PWRCTRL_0   (0x1UL << SDIO_POWER_PWRCTRL_Pos)

#define SDIO_POWER_PWRCTRL_1   (0x2UL << SDIO_POWER_PWRCTRL_Pos)

#define SDIO_POWER_PWRCTRL_Msk   (0x3UL << SDIO_POWER_PWRCTRL_Pos)

#define SDIO_POWER_PWRCTRL_Pos   (0U)

#define SDIO_RESP0_CARDSTATUS0   SDIO_RESP0_CARDSTATUS0_Msk

#define SDIO_RESP0_CARDSTATUS0_Msk   (0xFFFFFFFFUL << SDIO_RESP0_CARDSTATUS0_Pos)

#define SDIO_RESP0_CARDSTATUS0_Pos   (0U)

#define SDIO_RESP1_CARDSTATUS1   SDIO_RESP1_CARDSTATUS1_Msk

#define SDIO_RESP1_CARDSTATUS1_Msk   (0xFFFFFFFFUL << SDIO_RESP1_CARDSTATUS1_Pos)

#define SDIO_RESP1_CARDSTATUS1_Pos   (0U)

#define SDIO_RESP2_CARDSTATUS2   SDIO_RESP2_CARDSTATUS2_Msk

#define SDIO_RESP2_CARDSTATUS2_Msk   (0xFFFFFFFFUL << SDIO_RESP2_CARDSTATUS2_Pos)

#define SDIO_RESP2_CARDSTATUS2_Pos   (0U)

#define SDIO_RESP3_CARDSTATUS3   SDIO_RESP3_CARDSTATUS3_Msk

#define SDIO_RESP3_CARDSTATUS3_Msk   (0xFFFFFFFFUL << SDIO_RESP3_CARDSTATUS3_Pos)

#define SDIO_RESP3_CARDSTATUS3_Pos   (0U)

#define SDIO_RESP4_CARDSTATUS4   SDIO_RESP4_CARDSTATUS4_Msk

#define SDIO_RESP4_CARDSTATUS4_Msk   (0xFFFFFFFFUL << SDIO_RESP4_CARDSTATUS4_Pos)

#define SDIO_RESP4_CARDSTATUS4_Pos   (0U)

#define SDIO_RESPCMD_RESPCMD   SDIO_RESPCMD_RESPCMD_Msk

#define SDIO_RESPCMD_RESPCMD_Msk   (0x3FUL << SDIO_RESPCMD_RESPCMD_Pos)

#define SDIO_RESPCMD_RESPCMD_Pos   (0U)

#define SDIO_STA_CCRCFAIL   SDIO_STA_CCRCFAIL_Msk

#define SDIO_STA_CCRCFAIL_Msk   (0x1UL << SDIO_STA_CCRCFAIL_Pos)

#define SDIO_STA_CCRCFAIL_Pos   (0U)

#define SDIO_STA_CEATAEND   SDIO_STA_CEATAEND_Msk

#define SDIO_STA_CEATAEND_Msk   (0x1UL << SDIO_STA_CEATAEND_Pos)

#define SDIO_STA_CEATAEND_Pos   (23U)

#define SDIO_STA_CMDACT   SDIO_STA_CMDACT_Msk

#define SDIO_STA_CMDACT_Msk   (0x1UL << SDIO_STA_CMDACT_Pos)

#define SDIO_STA_CMDACT_Pos   (11U)

#define SDIO_STA_CMDREND   SDIO_STA_CMDREND_Msk

#define SDIO_STA_CMDREND_Msk   (0x1UL << SDIO_STA_CMDREND_Pos)

#define SDIO_STA_CMDREND_Pos   (6U)

#define SDIO_STA_CMDSENT   SDIO_STA_CMDSENT_Msk

#define SDIO_STA_CMDSENT_Msk   (0x1UL << SDIO_STA_CMDSENT_Pos)

#define SDIO_STA_CMDSENT_Pos   (7U)

#define SDIO_STA_CTIMEOUT   SDIO_STA_CTIMEOUT_Msk

#define SDIO_STA_CTIMEOUT_Msk   (0x1UL << SDIO_STA_CTIMEOUT_Pos)

#define SDIO_STA_CTIMEOUT_Pos   (2U)

#define SDIO_STA_DATAEND   SDIO_STA_DATAEND_Msk

#define SDIO_STA_DATAEND_Msk   (0x1UL << SDIO_STA_DATAEND_Pos)

#define SDIO_STA_DATAEND_Pos   (8U)

#define SDIO_STA_DBCKEND   SDIO_STA_DBCKEND_Msk

#define SDIO_STA_DBCKEND_Msk   (0x1UL << SDIO_STA_DBCKEND_Pos)

#define SDIO_STA_DBCKEND_Pos   (10U)

#define SDIO_STA_DCRCFAIL   SDIO_STA_DCRCFAIL_Msk

#define SDIO_STA_DCRCFAIL_Msk   (0x1UL << SDIO_STA_DCRCFAIL_Pos)

#define SDIO_STA_DCRCFAIL_Pos   (1U)

#define SDIO_STA_DTIMEOUT   SDIO_STA_DTIMEOUT_Msk

#define SDIO_STA_DTIMEOUT_Msk   (0x1UL << SDIO_STA_DTIMEOUT_Pos)

#define SDIO_STA_DTIMEOUT_Pos   (3U)

#define SDIO_STA_RXACT   SDIO_STA_RXACT_Msk

#define SDIO_STA_RXACT_Msk   (0x1UL << SDIO_STA_RXACT_Pos)

#define SDIO_STA_RXACT_Pos   (13U)

#define SDIO_STA_RXDAVL   SDIO_STA_RXDAVL_Msk

#define SDIO_STA_RXDAVL_Msk   (0x1UL << SDIO_STA_RXDAVL_Pos)

#define SDIO_STA_RXDAVL_Pos   (21U)

#define SDIO_STA_RXFIFOE   SDIO_STA_RXFIFOE_Msk

#define SDIO_STA_RXFIFOE_Msk   (0x1UL << SDIO_STA_RXFIFOE_Pos)

#define SDIO_STA_RXFIFOE_Pos   (19U)

#define SDIO_STA_RXFIFOF   SDIO_STA_RXFIFOF_Msk

#define SDIO_STA_RXFIFOF_Msk   (0x1UL << SDIO_STA_RXFIFOF_Pos)

#define SDIO_STA_RXFIFOF_Pos   (17U)

#define SDIO_STA_RXFIFOHF   SDIO_STA_RXFIFOHF_Msk

#define SDIO_STA_RXFIFOHF_Msk   (0x1UL << SDIO_STA_RXFIFOHF_Pos)

#define SDIO_STA_RXFIFOHF_Pos   (15U)

#define SDIO_STA_RXOVERR   SDIO_STA_RXOVERR_Msk

#define SDIO_STA_RXOVERR_Msk   (0x1UL << SDIO_STA_RXOVERR_Pos)

#define SDIO_STA_RXOVERR_Pos   (5U)

#define SDIO_STA_SDIOIT   SDIO_STA_SDIOIT_Msk

#define SDIO_STA_SDIOIT_Msk   (0x1UL << SDIO_STA_SDIOIT_Pos)

#define SDIO_STA_SDIOIT_Pos   (22U)

#define SDIO_STA_STBITERR   SDIO_STA_STBITERR_Msk

#define SDIO_STA_STBITERR_Msk   (0x1UL << SDIO_STA_STBITERR_Pos)

#define SDIO_STA_STBITERR_Pos   (9U)

#define SDIO_STA_TXACT   SDIO_STA_TXACT_Msk

#define SDIO_STA_TXACT_Msk   (0x1UL << SDIO_STA_TXACT_Pos)

#define SDIO_STA_TXACT_Pos   (12U)

#define SDIO_STA_TXDAVL   SDIO_STA_TXDAVL_Msk

#define SDIO_STA_TXDAVL_Msk   (0x1UL << SDIO_STA_TXDAVL_Pos)

#define SDIO_STA_TXDAVL_Pos   (20U)

#define SDIO_STA_TXFIFOE   SDIO_STA_TXFIFOE_Msk

#define SDIO_STA_TXFIFOE_Msk   (0x1UL << SDIO_STA_TXFIFOE_Pos)

#define SDIO_STA_TXFIFOE_Pos   (18U)

#define SDIO_STA_TXFIFOF   SDIO_STA_TXFIFOF_Msk

#define SDIO_STA_TXFIFOF_Msk   (0x1UL << SDIO_STA_TXFIFOF_Pos)

#define SDIO_STA_TXFIFOF_Pos   (16U)

#define SDIO_STA_TXFIFOHE   SDIO_STA_TXFIFOHE_Msk

#define SDIO_STA_TXFIFOHE_Msk   (0x1UL << SDIO_STA_TXFIFOHE_Pos)

#define SDIO_STA_TXFIFOHE_Pos   (14U)

#define SDIO_STA_TXUNDERR   SDIO_STA_TXUNDERR_Msk

#define SDIO_STA_TXUNDERR_Msk   (0x1UL << SDIO_STA_TXUNDERR_Pos)

#define SDIO_STA_TXUNDERR_Pos   (4U)

#define SPI1   ((SPI_TypeDef *) SPI1_BASE)

#define SPI1_BASE   (APB2PERIPH_BASE + 0x3000UL)

#define SPI2   ((SPI_TypeDef *) SPI2_BASE)

#define SPI2_BASE   (APB1PERIPH_BASE + 0x3800UL)

#define SPI3   ((SPI_TypeDef *) SPI3_BASE)

#define SPI3_BASE   (APB1PERIPH_BASE + 0x3C00UL)

#define SPI4   ((SPI_TypeDef *) SPI4_BASE)

#define SPI4_BASE   (APB2PERIPH_BASE + 0x3400UL)

#define SPI5   ((SPI_TypeDef *) SPI5_BASE)

#define SPI5_BASE   (APB2PERIPH_BASE + 0x5000UL)

#define SPI_CR1_BIDIMODE   SPI_CR1_BIDIMODE_Msk

#define SPI_CR1_BIDIMODE_Msk   (0x1UL << SPI_CR1_BIDIMODE_Pos)

#define SPI_CR1_BIDIMODE_Pos   (15U)

#define SPI_CR1_BIDIOE   SPI_CR1_BIDIOE_Msk

#define SPI_CR1_BIDIOE_Msk   (0x1UL << SPI_CR1_BIDIOE_Pos)

#define SPI_CR1_BIDIOE_Pos   (14U)

#define SPI_CR1_BR   SPI_CR1_BR_Msk

#define SPI_CR1_BR_0   (0x1UL << SPI_CR1_BR_Pos)

#define SPI_CR1_BR_1   (0x2UL << SPI_CR1_BR_Pos)

#define SPI_CR1_BR_2   (0x4UL << SPI_CR1_BR_Pos)

#define SPI_CR1_BR_Msk   (0x7UL << SPI_CR1_BR_Pos)

#define SPI_CR1_BR_Pos   (3U)

#define SPI_CR1_CPHA   SPI_CR1_CPHA_Msk

#define SPI_CR1_CPHA_Msk   (0x1UL << SPI_CR1_CPHA_Pos)

#define SPI_CR1_CPHA_Pos   (0U)

#define SPI_CR1_CPOL   SPI_CR1_CPOL_Msk

#define SPI_CR1_CPOL_Msk   (0x1UL << SPI_CR1_CPOL_Pos)

#define SPI_CR1_CPOL_Pos   (1U)

#define SPI_CR1_CRCEN   SPI_CR1_CRCEN_Msk

#define SPI_CR1_CRCEN_Msk   (0x1UL << SPI_CR1_CRCEN_Pos)

#define SPI_CR1_CRCEN_Pos   (13U)

#define SPI_CR1_CRCNEXT   SPI_CR1_CRCNEXT_Msk

#define SPI_CR1_CRCNEXT_Msk   (0x1UL << SPI_CR1_CRCNEXT_Pos)

#define SPI_CR1_CRCNEXT_Pos   (12U)

#define SPI_CR1_DFF   SPI_CR1_DFF_Msk

#define SPI_CR1_DFF_Msk   (0x1UL << SPI_CR1_DFF_Pos)

#define SPI_CR1_DFF_Pos   (11U)

#define SPI_CR1_LSBFIRST   SPI_CR1_LSBFIRST_Msk

#define SPI_CR1_LSBFIRST_Msk   (0x1UL << SPI_CR1_LSBFIRST_Pos)

#define SPI_CR1_LSBFIRST_Pos   (7U)

#define SPI_CR1_MSTR   SPI_CR1_MSTR_Msk

#define SPI_CR1_MSTR_Msk   (0x1UL << SPI_CR1_MSTR_Pos)

#define SPI_CR1_MSTR_Pos   (2U)

#define SPI_CR1_RXONLY   SPI_CR1_RXONLY_Msk

#define SPI_CR1_RXONLY_Msk   (0x1UL << SPI_CR1_RXONLY_Pos)

#define SPI_CR1_RXONLY_Pos   (10U)

#define SPI_CR1_SPE   SPI_CR1_SPE_Msk

#define SPI_CR1_SPE_Msk   (0x1UL << SPI_CR1_SPE_Pos)

#define SPI_CR1_SPE_Pos   (6U)

#define SPI_CR1_SSI   SPI_CR1_SSI_Msk

#define SPI_CR1_SSI_Msk   (0x1UL << SPI_CR1_SSI_Pos)

#define SPI_CR1_SSI_Pos   (8U)

#define SPI_CR1_SSM   SPI_CR1_SSM_Msk

#define SPI_CR1_SSM_Msk   (0x1UL << SPI_CR1_SSM_Pos)

#define SPI_CR1_SSM_Pos   (9U)

#define SPI_CR2_ERRIE   SPI_CR2_ERRIE_Msk

#define SPI_CR2_ERRIE_Msk   (0x1UL << SPI_CR2_ERRIE_Pos)

#define SPI_CR2_ERRIE_Pos   (5U)

#define SPI_CR2_FRF   SPI_CR2_FRF_Msk

#define SPI_CR2_FRF_Msk   (0x1UL << SPI_CR2_FRF_Pos)

#define SPI_CR2_FRF_Pos   (4U)

#define SPI_CR2_RXDMAEN   SPI_CR2_RXDMAEN_Msk

#define SPI_CR2_RXDMAEN_Msk   (0x1UL << SPI_CR2_RXDMAEN_Pos)

#define SPI_CR2_RXDMAEN_Pos   (0U)

#define SPI_CR2_RXNEIE   SPI_CR2_RXNEIE_Msk

#define SPI_CR2_RXNEIE_Msk   (0x1UL << SPI_CR2_RXNEIE_Pos)

#define SPI_CR2_RXNEIE_Pos   (6U)

#define SPI_CR2_SSOE   SPI_CR2_SSOE_Msk

#define SPI_CR2_SSOE_Msk   (0x1UL << SPI_CR2_SSOE_Pos)

#define SPI_CR2_SSOE_Pos   (2U)

#define SPI_CR2_TXDMAEN   SPI_CR2_TXDMAEN_Msk

#define SPI_CR2_TXDMAEN_Msk   (0x1UL << SPI_CR2_TXDMAEN_Pos)

#define SPI_CR2_TXDMAEN_Pos   (1U)

#define SPI_CR2_TXEIE   SPI_CR2_TXEIE_Msk

#define SPI_CR2_TXEIE_Msk   (0x1UL << SPI_CR2_TXEIE_Pos)

#define SPI_CR2_TXEIE_Pos   (7U)

#define SPI_CRCPR_CRCPOLY   SPI_CRCPR_CRCPOLY_Msk

#define SPI_CRCPR_CRCPOLY_Msk   (0xFFFFUL << SPI_CRCPR_CRCPOLY_Pos)

#define SPI_CRCPR_CRCPOLY_Pos   (0U)

#define SPI_DR_DR   SPI_DR_DR_Msk

#define SPI_DR_DR_Msk   (0xFFFFUL << SPI_DR_DR_Pos)

#define SPI_DR_DR_Pos   (0U)

#define SPI_I2S_FULLDUPLEX_SUPPORT

#define SPI_I2SCFGR_CHLEN   SPI_I2SCFGR_CHLEN_Msk

#define SPI_I2SCFGR_CHLEN_Msk   (0x1UL << SPI_I2SCFGR_CHLEN_Pos)

#define SPI_I2SCFGR_CHLEN_Pos   (0U)

#define SPI_I2SCFGR_CKPOL   SPI_I2SCFGR_CKPOL_Msk

#define SPI_I2SCFGR_CKPOL_Msk   (0x1UL << SPI_I2SCFGR_CKPOL_Pos)

#define SPI_I2SCFGR_CKPOL_Pos   (3U)

#define SPI_I2SCFGR_DATLEN   SPI_I2SCFGR_DATLEN_Msk

#define SPI_I2SCFGR_DATLEN_0   (0x1UL << SPI_I2SCFGR_DATLEN_Pos)

#define SPI_I2SCFGR_DATLEN_1   (0x2UL << SPI_I2SCFGR_DATLEN_Pos)

#define SPI_I2SCFGR_DATLEN_Msk   (0x3UL << SPI_I2SCFGR_DATLEN_Pos)

#define SPI_I2SCFGR_DATLEN_Pos   (1U)

#define SPI_I2SCFGR_I2SCFG   SPI_I2SCFGR_I2SCFG_Msk

#define SPI_I2SCFGR_I2SCFG_0   (0x1UL << SPI_I2SCFGR_I2SCFG_Pos)

#define SPI_I2SCFGR_I2SCFG_1   (0x2UL << SPI_I2SCFGR_I2SCFG_Pos)

#define SPI_I2SCFGR_I2SCFG_Msk   (0x3UL << SPI_I2SCFGR_I2SCFG_Pos)

#define SPI_I2SCFGR_I2SCFG_Pos   (8U)

#define SPI_I2SCFGR_I2SE   SPI_I2SCFGR_I2SE_Msk

#define SPI_I2SCFGR_I2SE_Msk   (0x1UL << SPI_I2SCFGR_I2SE_Pos)

#define SPI_I2SCFGR_I2SE_Pos   (10U)

#define SPI_I2SCFGR_I2SMOD   SPI_I2SCFGR_I2SMOD_Msk

#define SPI_I2SCFGR_I2SMOD_Msk   (0x1UL << SPI_I2SCFGR_I2SMOD_Pos)

#define SPI_I2SCFGR_I2SMOD_Pos   (11U)

#define SPI_I2SCFGR_I2SSTD   SPI_I2SCFGR_I2SSTD_Msk

#define SPI_I2SCFGR_I2SSTD_0   (0x1UL << SPI_I2SCFGR_I2SSTD_Pos)

#define SPI_I2SCFGR_I2SSTD_1   (0x2UL << SPI_I2SCFGR_I2SSTD_Pos)

#define SPI_I2SCFGR_I2SSTD_Msk   (0x3UL << SPI_I2SCFGR_I2SSTD_Pos)

#define SPI_I2SCFGR_I2SSTD_Pos   (4U)

#define SPI_I2SCFGR_PCMSYNC   SPI_I2SCFGR_PCMSYNC_Msk

#define SPI_I2SCFGR_PCMSYNC_Msk   (0x1UL << SPI_I2SCFGR_PCMSYNC_Pos)

#define SPI_I2SCFGR_PCMSYNC_Pos   (7U)

#define SPI_I2SPR_I2SDIV   SPI_I2SPR_I2SDIV_Msk

#define SPI_I2SPR_I2SDIV_Msk   (0xFFUL << SPI_I2SPR_I2SDIV_Pos)

#define SPI_I2SPR_I2SDIV_Pos   (0U)

#define SPI_I2SPR_MCKOE   SPI_I2SPR_MCKOE_Msk

#define SPI_I2SPR_MCKOE_Msk   (0x1UL << SPI_I2SPR_MCKOE_Pos)

#define SPI_I2SPR_MCKOE_Pos   (9U)

#define SPI_I2SPR_ODD   SPI_I2SPR_ODD_Msk

#define SPI_I2SPR_ODD_Msk   (0x1UL << SPI_I2SPR_ODD_Pos)

#define SPI_I2SPR_ODD_Pos   (8U)

#define SPI_RXCRCR_RXCRC   SPI_RXCRCR_RXCRC_Msk

#define SPI_RXCRCR_RXCRC_Msk   (0xFFFFUL << SPI_RXCRCR_RXCRC_Pos)

#define SPI_RXCRCR_RXCRC_Pos   (0U)

#define SPI_SR_BSY   SPI_SR_BSY_Msk

#define SPI_SR_BSY_Msk   (0x1UL << SPI_SR_BSY_Pos)

#define SPI_SR_BSY_Pos   (7U)

#define SPI_SR_CHSIDE   SPI_SR_CHSIDE_Msk

#define SPI_SR_CHSIDE_Msk   (0x1UL << SPI_SR_CHSIDE_Pos)

#define SPI_SR_CHSIDE_Pos   (2U)

#define SPI_SR_CRCERR   SPI_SR_CRCERR_Msk

#define SPI_SR_CRCERR_Msk   (0x1UL << SPI_SR_CRCERR_Pos)

#define SPI_SR_CRCERR_Pos   (4U)

#define SPI_SR_FRE   SPI_SR_FRE_Msk

#define SPI_SR_FRE_Msk   (0x1UL << SPI_SR_FRE_Pos)

#define SPI_SR_FRE_Pos   (8U)

#define SPI_SR_MODF   SPI_SR_MODF_Msk

#define SPI_SR_MODF_Msk   (0x1UL << SPI_SR_MODF_Pos)

#define SPI_SR_MODF_Pos   (5U)

#define SPI_SR_OVR   SPI_SR_OVR_Msk

#define SPI_SR_OVR_Msk   (0x1UL << SPI_SR_OVR_Pos)

#define SPI_SR_OVR_Pos   (6U)

#define SPI_SR_RXNE   SPI_SR_RXNE_Msk

#define SPI_SR_RXNE_Msk   (0x1UL << SPI_SR_RXNE_Pos)

#define SPI_SR_RXNE_Pos   (0U)

#define SPI_SR_TXE   SPI_SR_TXE_Msk

#define SPI_SR_TXE_Msk   (0x1UL << SPI_SR_TXE_Pos)

#define SPI_SR_TXE_Pos   (1U)

#define SPI_SR_UDR   SPI_SR_UDR_Msk

#define SPI_SR_UDR_Msk   (0x1UL << SPI_SR_UDR_Pos)

#define SPI_SR_UDR_Pos   (3U)

#define SPI_TXCRCR_TXCRC   SPI_TXCRCR_TXCRC_Msk

#define SPI_TXCRCR_TXCRC_Msk   (0xFFFFUL << SPI_TXCRCR_TXCRC_Pos)

#define SPI_TXCRCR_TXCRC_Pos   (0U)

#define SRAM1_BASE   0x20000000UL

#define SRAM1_BB_BASE   0x22000000UL

#define SRAM_BASE   SRAM1_BASE

#define SRAM_BB_BASE   SRAM1_BB_BASE

#define SYSCFG   ((SYSCFG_TypeDef *) SYSCFG_BASE)

#define SYSCFG_BASE   (APB2PERIPH_BASE + 0x3800UL)

#define SYSCFG_CMPCR_CMP_PD   SYSCFG_CMPCR_CMP_PD_Msk

#define SYSCFG_CMPCR_CMP_PD_Msk   (0x1UL << SYSCFG_CMPCR_CMP_PD_Pos)

#define SYSCFG_CMPCR_CMP_PD_Pos   (0U)

#define SYSCFG_CMPCR_READY   SYSCFG_CMPCR_READY_Msk

#define SYSCFG_CMPCR_READY_Msk   (0x1UL << SYSCFG_CMPCR_READY_Pos)

#define SYSCFG_CMPCR_READY_Pos   (8U)

#define SYSCFG_EXTICR1_EXTI0   SYSCFG_EXTICR1_EXTI0_Msk

#define SYSCFG_EXTICR1_EXTI0_Msk   (0xFUL << SYSCFG_EXTICR1_EXTI0_Pos)

#define SYSCFG_EXTICR1_EXTI0_PA   0x0000U
 EXTI0 configuration
More...

#define SYSCFG_EXTICR1_EXTI0_PB   0x0001U

#define SYSCFG_EXTICR1_EXTI0_PC   0x0002U

#define SYSCFG_EXTICR1_EXTI0_PD   0x0003U

#define SYSCFG_EXTICR1_EXTI0_PE   0x0004U

#define SYSCFG_EXTICR1_EXTI0_PH   0x0007U

#define SYSCFG_EXTICR1_EXTI0_Pos   (0U)

#define SYSCFG_EXTICR1_EXTI1   SYSCFG_EXTICR1_EXTI1_Msk

#define SYSCFG_EXTICR1_EXTI1_Msk   (0xFUL << SYSCFG_EXTICR1_EXTI1_Pos)

#define SYSCFG_EXTICR1_EXTI1_PA   0x0000U
 EXTI1 configuration
More...

#define SYSCFG_EXTICR1_EXTI1_PB   0x0010U

#define SYSCFG_EXTICR1_EXTI1_PC   0x0020U

#define SYSCFG_EXTICR1_EXTI1_PD   0x0030U

#define SYSCFG_EXTICR1_EXTI1_PE   0x0040U

#define SYSCFG_EXTICR1_EXTI1_PH   0x0070U

#define SYSCFG_EXTICR1_EXTI1_Pos   (4U)

#define SYSCFG_EXTICR1_EXTI2   SYSCFG_EXTICR1_EXTI2_Msk

#define SYSCFG_EXTICR1_EXTI2_Msk   (0xFUL << SYSCFG_EXTICR1_EXTI2_Pos)

#define SYSCFG_EXTICR1_EXTI2_PA   0x0000U
 EXTI2 configuration
More...

#define SYSCFG_EXTICR1_EXTI2_PB   0x0100U

#define SYSCFG_EXTICR1_EXTI2_PC   0x0200U

#define SYSCFG_EXTICR1_EXTI2_PD   0x0300U

#define SYSCFG_EXTICR1_EXTI2_PE   0x0400U

#define SYSCFG_EXTICR1_EXTI2_PH   0x0700U

#define SYSCFG_EXTICR1_EXTI2_Pos   (8U)

#define SYSCFG_EXTICR1_EXTI3   SYSCFG_EXTICR1_EXTI3_Msk

#define SYSCFG_EXTICR1_EXTI3_Msk   (0xFUL << SYSCFG_EXTICR1_EXTI3_Pos)

#define SYSCFG_EXTICR1_EXTI3_PA   0x0000U
 EXTI3 configuration
More...

#define SYSCFG_EXTICR1_EXTI3_PB   0x1000U

#define SYSCFG_EXTICR1_EXTI3_PC   0x2000U

#define SYSCFG_EXTICR1_EXTI3_PD   0x3000U

#define SYSCFG_EXTICR1_EXTI3_PE   0x4000U

#define SYSCFG_EXTICR1_EXTI3_PH   0x7000U

#define SYSCFG_EXTICR1_EXTI3_Pos   (12U)

#define SYSCFG_EXTICR2_EXTI4   SYSCFG_EXTICR2_EXTI4_Msk

#define SYSCFG_EXTICR2_EXTI4_Msk   (0xFUL << SYSCFG_EXTICR2_EXTI4_Pos)

#define SYSCFG_EXTICR2_EXTI4_PA   0x0000U
 EXTI4 configuration
More...

#define SYSCFG_EXTICR2_EXTI4_PB   0x0001U

#define SYSCFG_EXTICR2_EXTI4_PC   0x0002U

#define SYSCFG_EXTICR2_EXTI4_PD   0x0003U

#define SYSCFG_EXTICR2_EXTI4_PE   0x0004U

#define SYSCFG_EXTICR2_EXTI4_PH   0x0007U

#define SYSCFG_EXTICR2_EXTI4_Pos   (0U)

#define SYSCFG_EXTICR2_EXTI5   SYSCFG_EXTICR2_EXTI5_Msk

#define SYSCFG_EXTICR2_EXTI5_Msk   (0xFUL << SYSCFG_EXTICR2_EXTI5_Pos)

#define SYSCFG_EXTICR2_EXTI5_PA   0x0000U
 EXTI5 configuration
More...

#define SYSCFG_EXTICR2_EXTI5_PB   0x0010U

#define SYSCFG_EXTICR2_EXTI5_PC   0x0020U

#define SYSCFG_EXTICR2_EXTI5_PD   0x0030U

#define SYSCFG_EXTICR2_EXTI5_PE   0x0040U

#define SYSCFG_EXTICR2_EXTI5_PH   0x0070U

#define SYSCFG_EXTICR2_EXTI5_Pos   (4U)

#define SYSCFG_EXTICR2_EXTI6   SYSCFG_EXTICR2_EXTI6_Msk

#define SYSCFG_EXTICR2_EXTI6_Msk   (0xFUL << SYSCFG_EXTICR2_EXTI6_Pos)

#define SYSCFG_EXTICR2_EXTI6_PA   0x0000U
 EXTI6 configuration
More...

#define SYSCFG_EXTICR2_EXTI6_PB   0x0100U

#define SYSCFG_EXTICR2_EXTI6_PC   0x0200U

#define SYSCFG_EXTICR2_EXTI6_PD   0x0300U

#define SYSCFG_EXTICR2_EXTI6_PE   0x0400U

#define SYSCFG_EXTICR2_EXTI6_PH   0x0700U

#define SYSCFG_EXTICR2_EXTI6_Pos   (8U)

#define SYSCFG_EXTICR2_EXTI7   SYSCFG_EXTICR2_EXTI7_Msk

#define SYSCFG_EXTICR2_EXTI7_Msk   (0xFUL << SYSCFG_EXTICR2_EXTI7_Pos)

#define SYSCFG_EXTICR2_EXTI7_PA   0x0000U
 EXTI7 configuration
More...

#define SYSCFG_EXTICR2_EXTI7_PB   0x1000U

#define SYSCFG_EXTICR2_EXTI7_PC   0x2000U

#define SYSCFG_EXTICR2_EXTI7_PD   0x3000U

#define SYSCFG_EXTICR2_EXTI7_PE   0x4000U

#define SYSCFG_EXTICR2_EXTI7_PH   0x7000U

#define SYSCFG_EXTICR2_EXTI7_Pos   (12U)

#define SYSCFG_EXTICR3_EXTI10   SYSCFG_EXTICR3_EXTI10_Msk

#define SYSCFG_EXTICR3_EXTI10_Msk   (0xFUL << SYSCFG_EXTICR3_EXTI10_Pos)

#define SYSCFG_EXTICR3_EXTI10_PA   0x0000U
 EXTI10 configuration
More...

#define SYSCFG_EXTICR3_EXTI10_PB   0x0100U

#define SYSCFG_EXTICR3_EXTI10_PC   0x0200U

#define SYSCFG_EXTICR3_EXTI10_PD   0x0300U

#define SYSCFG_EXTICR3_EXTI10_PE   0x0400U

#define SYSCFG_EXTICR3_EXTI10_PH   0x0700U

#define SYSCFG_EXTICR3_EXTI10_Pos   (8U)

#define SYSCFG_EXTICR3_EXTI11   SYSCFG_EXTICR3_EXTI11_Msk

#define SYSCFG_EXTICR3_EXTI11_Msk   (0xFUL << SYSCFG_EXTICR3_EXTI11_Pos)

#define SYSCFG_EXTICR3_EXTI11_PA   0x0000U
 EXTI11 configuration
More...

#define SYSCFG_EXTICR3_EXTI11_PB   0x1000U

#define SYSCFG_EXTICR3_EXTI11_PC   0x2000U

#define SYSCFG_EXTICR3_EXTI11_PD   0x3000U

#define SYSCFG_EXTICR3_EXTI11_PE   0x4000U

#define SYSCFG_EXTICR3_EXTI11_PH   0x7000U

#define SYSCFG_EXTICR3_EXTI11_Pos   (12U)

#define SYSCFG_EXTICR3_EXTI8   SYSCFG_EXTICR3_EXTI8_Msk

#define SYSCFG_EXTICR3_EXTI8_Msk   (0xFUL << SYSCFG_EXTICR3_EXTI8_Pos)

#define SYSCFG_EXTICR3_EXTI8_PA   0x0000U
 EXTI8 configuration
More...

#define SYSCFG_EXTICR3_EXTI8_PB   0x0001U

#define SYSCFG_EXTICR3_EXTI8_PC   0x0002U

#define SYSCFG_EXTICR3_EXTI8_PD   0x0003U

#define SYSCFG_EXTICR3_EXTI8_PE   0x0004U

#define SYSCFG_EXTICR3_EXTI8_PH   0x0007U

#define SYSCFG_EXTICR3_EXTI8_Pos   (0U)

#define SYSCFG_EXTICR3_EXTI9   SYSCFG_EXTICR3_EXTI9_Msk

#define SYSCFG_EXTICR3_EXTI9_Msk   (0xFUL << SYSCFG_EXTICR3_EXTI9_Pos)

#define SYSCFG_EXTICR3_EXTI9_PA   0x0000U
 EXTI9 configuration
More...

#define SYSCFG_EXTICR3_EXTI9_PB   0x0010U

#define SYSCFG_EXTICR3_EXTI9_PC   0x0020U

#define SYSCFG_EXTICR3_EXTI9_PD   0x0030U

#define SYSCFG_EXTICR3_EXTI9_PE   0x0040U

#define SYSCFG_EXTICR3_EXTI9_PH   0x0070U

#define SYSCFG_EXTICR3_EXTI9_Pos   (4U)

#define SYSCFG_EXTICR4_EXTI12   SYSCFG_EXTICR4_EXTI12_Msk

#define SYSCFG_EXTICR4_EXTI12_Msk   (0xFUL << SYSCFG_EXTICR4_EXTI12_Pos)

#define SYSCFG_EXTICR4_EXTI12_PA   0x0000U
 EXTI12 configuration
More...

#define SYSCFG_EXTICR4_EXTI12_PB   0x0001U

#define SYSCFG_EXTICR4_EXTI12_PC   0x0002U

#define SYSCFG_EXTICR4_EXTI12_PD   0x0003U

#define SYSCFG_EXTICR4_EXTI12_PE   0x0004U

#define SYSCFG_EXTICR4_EXTI12_PH   0x0007U

#define SYSCFG_EXTICR4_EXTI12_Pos   (0U)

#define SYSCFG_EXTICR4_EXTI13   SYSCFG_EXTICR4_EXTI13_Msk

#define SYSCFG_EXTICR4_EXTI13_Msk   (0xFUL << SYSCFG_EXTICR4_EXTI13_Pos)

#define SYSCFG_EXTICR4_EXTI13_PA   0x0000U
 EXTI13 configuration
More...

#define SYSCFG_EXTICR4_EXTI13_PB   0x0010U

#define SYSCFG_EXTICR4_EXTI13_PC   0x0020U

#define SYSCFG_EXTICR4_EXTI13_PD   0x0030U

#define SYSCFG_EXTICR4_EXTI13_PE   0x0040U

#define SYSCFG_EXTICR4_EXTI13_PH   0x0070U

#define SYSCFG_EXTICR4_EXTI13_Pos   (4U)

#define SYSCFG_EXTICR4_EXTI14   SYSCFG_EXTICR4_EXTI14_Msk

#define SYSCFG_EXTICR4_EXTI14_Msk   (0xFUL << SYSCFG_EXTICR4_EXTI14_Pos)

#define SYSCFG_EXTICR4_EXTI14_PA   0x0000U
 EXTI14 configuration
More...

#define SYSCFG_EXTICR4_EXTI14_PB   0x0100U

#define SYSCFG_EXTICR4_EXTI14_PC   0x0200U

#define SYSCFG_EXTICR4_EXTI14_PD   0x0300U

#define SYSCFG_EXTICR4_EXTI14_PE   0x0400U

#define SYSCFG_EXTICR4_EXTI14_PH   0x0700U

#define SYSCFG_EXTICR4_EXTI14_Pos   (8U)

#define SYSCFG_EXTICR4_EXTI15   SYSCFG_EXTICR4_EXTI15_Msk

#define SYSCFG_EXTICR4_EXTI15_Msk   (0xFUL << SYSCFG_EXTICR4_EXTI15_Pos)

#define SYSCFG_EXTICR4_EXTI15_PA   0x0000U
 EXTI15 configuration
More...

#define SYSCFG_EXTICR4_EXTI15_PB   0x1000U

#define SYSCFG_EXTICR4_EXTI15_PC   0x2000U

#define SYSCFG_EXTICR4_EXTI15_PD   0x3000U

#define SYSCFG_EXTICR4_EXTI15_PE   0x4000U

#define SYSCFG_EXTICR4_EXTI15_PH   0x7000U

#define SYSCFG_EXTICR4_EXTI15_Pos   (12U)

#define SYSCFG_MEMRMP_MEM_MODE   SYSCFG_MEMRMP_MEM_MODE_Msk

#define SYSCFG_MEMRMP_MEM_MODE_0   (0x1UL << SYSCFG_MEMRMP_MEM_MODE_Pos)

#define SYSCFG_MEMRMP_MEM_MODE_1   (0x2UL << SYSCFG_MEMRMP_MEM_MODE_Pos)

#define SYSCFG_MEMRMP_MEM_MODE_Msk   (0x3UL << SYSCFG_MEMRMP_MEM_MODE_Pos)

#define SYSCFG_MEMRMP_MEM_MODE_Pos   (0U)

#define SYSCFG_PMC_ADC1DC2   SYSCFG_PMC_ADC1DC2_Msk

#define SYSCFG_PMC_ADC1DC2_Msk   (0x1UL << SYSCFG_PMC_ADC1DC2_Pos)

#define SYSCFG_PMC_ADC1DC2_Pos   (16U)

#define TIM1   ((TIM_TypeDef *) TIM1_BASE)

#define TIM10   ((TIM_TypeDef *) TIM10_BASE)

#define TIM10_BASE   (APB2PERIPH_BASE + 0x4400UL)

#define TIM11   ((TIM_TypeDef *) TIM11_BASE)

#define TIM11_BASE   (APB2PERIPH_BASE + 0x4800UL)

#define TIM1_BASE   (APB2PERIPH_BASE + 0x0000UL)

#define TIM2   ((TIM_TypeDef *) TIM2_BASE)

#define TIM2_BASE   (APB1PERIPH_BASE + 0x0000UL)

#define TIM3   ((TIM_TypeDef *) TIM3_BASE)

#define TIM3_BASE   (APB1PERIPH_BASE + 0x0400UL)

#define TIM4   ((TIM_TypeDef *) TIM4_BASE)

#define TIM4_BASE   (APB1PERIPH_BASE + 0x0800UL)

#define TIM5   ((TIM_TypeDef *) TIM5_BASE)

#define TIM5_BASE   (APB1PERIPH_BASE + 0x0C00UL)

#define TIM9   ((TIM_TypeDef *) TIM9_BASE)

#define TIM9_BASE   (APB2PERIPH_BASE + 0x4000UL)

#define TIM_ARR_ARR   TIM_ARR_ARR_Msk

#define TIM_ARR_ARR_Msk   (0xFFFFFFFFUL << TIM_ARR_ARR_Pos)

#define TIM_ARR_ARR_Pos   (0U)

#define TIM_BDTR_AOE   TIM_BDTR_AOE_Msk

#define TIM_BDTR_AOE_Msk   (0x1UL << TIM_BDTR_AOE_Pos)

#define TIM_BDTR_AOE_Pos   (14U)

#define TIM_BDTR_BKE   TIM_BDTR_BKE_Msk

#define TIM_BDTR_BKE_Msk   (0x1UL << TIM_BDTR_BKE_Pos)

#define TIM_BDTR_BKE_Pos   (12U)

#define TIM_BDTR_BKP   TIM_BDTR_BKP_Msk

#define TIM_BDTR_BKP_Msk   (0x1UL << TIM_BDTR_BKP_Pos)

#define TIM_BDTR_BKP_Pos   (13U)

#define TIM_BDTR_DTG   TIM_BDTR_DTG_Msk

#define TIM_BDTR_DTG_0   (0x01UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_1   (0x02UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_2   (0x04UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_3   (0x08UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_4   (0x10UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_5   (0x20UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_6   (0x40UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_7   (0x80UL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_Msk   (0xFFUL << TIM_BDTR_DTG_Pos)

#define TIM_BDTR_DTG_Pos   (0U)

#define TIM_BDTR_LOCK   TIM_BDTR_LOCK_Msk

#define TIM_BDTR_LOCK_0   (0x1UL << TIM_BDTR_LOCK_Pos)

#define TIM_BDTR_LOCK_1   (0x2UL << TIM_BDTR_LOCK_Pos)

#define TIM_BDTR_LOCK_Msk   (0x3UL << TIM_BDTR_LOCK_Pos)

#define TIM_BDTR_LOCK_Pos   (8U)

#define TIM_BDTR_MOE   TIM_BDTR_MOE_Msk

#define TIM_BDTR_MOE_Msk   (0x1UL << TIM_BDTR_MOE_Pos)

#define TIM_BDTR_MOE_Pos   (15U)

#define TIM_BDTR_OSSI   TIM_BDTR_OSSI_Msk

#define TIM_BDTR_OSSI_Msk   (0x1UL << TIM_BDTR_OSSI_Pos)

#define TIM_BDTR_OSSI_Pos   (10U)

#define TIM_BDTR_OSSR   TIM_BDTR_OSSR_Msk

#define TIM_BDTR_OSSR_Msk   (0x1UL << TIM_BDTR_OSSR_Pos)

#define TIM_BDTR_OSSR_Pos   (11U)

#define TIM_CCER_CC1E   TIM_CCER_CC1E_Msk

#define TIM_CCER_CC1E_Msk   (0x1UL << TIM_CCER_CC1E_Pos)

#define TIM_CCER_CC1E_Pos   (0U)

#define TIM_CCER_CC1NE   TIM_CCER_CC1NE_Msk

#define TIM_CCER_CC1NE_Msk   (0x1UL << TIM_CCER_CC1NE_Pos)

#define TIM_CCER_CC1NE_Pos   (2U)

#define TIM_CCER_CC1NP   TIM_CCER_CC1NP_Msk

#define TIM_CCER_CC1NP_Msk   (0x1UL << TIM_CCER_CC1NP_Pos)

#define TIM_CCER_CC1NP_Pos   (3U)

#define TIM_CCER_CC1P   TIM_CCER_CC1P_Msk

#define TIM_CCER_CC1P_Msk   (0x1UL << TIM_CCER_CC1P_Pos)

#define TIM_CCER_CC1P_Pos   (1U)

#define TIM_CCER_CC2E   TIM_CCER_CC2E_Msk

#define TIM_CCER_CC2E_Msk   (0x1UL << TIM_CCER_CC2E_Pos)

#define TIM_CCER_CC2E_Pos   (4U)

#define TIM_CCER_CC2NE   TIM_CCER_CC2NE_Msk

#define TIM_CCER_CC2NE_Msk   (0x1UL << TIM_CCER_CC2NE_Pos)

#define TIM_CCER_CC2NE_Pos   (6U)

#define TIM_CCER_CC2NP   TIM_CCER_CC2NP_Msk

#define TIM_CCER_CC2NP_Msk   (0x1UL << TIM_CCER_CC2NP_Pos)

#define TIM_CCER_CC2NP_Pos   (7U)

#define TIM_CCER_CC2P   TIM_CCER_CC2P_Msk

#define TIM_CCER_CC2P_Msk   (0x1UL << TIM_CCER_CC2P_Pos)

#define TIM_CCER_CC2P_Pos   (5U)

#define TIM_CCER_CC3E   TIM_CCER_CC3E_Msk

#define TIM_CCER_CC3E_Msk   (0x1UL << TIM_CCER_CC3E_Pos)

#define TIM_CCER_CC3E_Pos   (8U)

#define TIM_CCER_CC3NE   TIM_CCER_CC3NE_Msk

#define TIM_CCER_CC3NE_Msk   (0x1UL << TIM_CCER_CC3NE_Pos)

#define TIM_CCER_CC3NE_Pos   (10U)

#define TIM_CCER_CC3NP   TIM_CCER_CC3NP_Msk

#define TIM_CCER_CC3NP_Msk   (0x1UL << TIM_CCER_CC3NP_Pos)

#define TIM_CCER_CC3NP_Pos   (11U)

#define TIM_CCER_CC3P   TIM_CCER_CC3P_Msk

#define TIM_CCER_CC3P_Msk   (0x1UL << TIM_CCER_CC3P_Pos)

#define TIM_CCER_CC3P_Pos   (9U)

#define TIM_CCER_CC4E   TIM_CCER_CC4E_Msk

#define TIM_CCER_CC4E_Msk   (0x1UL << TIM_CCER_CC4E_Pos)

#define TIM_CCER_CC4E_Pos   (12U)

#define TIM_CCER_CC4NP   TIM_CCER_CC4NP_Msk

#define TIM_CCER_CC4NP_Msk   (0x1UL << TIM_CCER_CC4NP_Pos)

#define TIM_CCER_CC4NP_Pos   (15U)

#define TIM_CCER_CC4P   TIM_CCER_CC4P_Msk

#define TIM_CCER_CC4P_Msk   (0x1UL << TIM_CCER_CC4P_Pos)

#define TIM_CCER_CC4P_Pos   (13U)

#define TIM_CCMR1_CC1S   TIM_CCMR1_CC1S_Msk

#define TIM_CCMR1_CC1S_0   (0x1UL << TIM_CCMR1_CC1S_Pos)

#define TIM_CCMR1_CC1S_1   (0x2UL << TIM_CCMR1_CC1S_Pos)

#define TIM_CCMR1_CC1S_Msk   (0x3UL << TIM_CCMR1_CC1S_Pos)

#define TIM_CCMR1_CC1S_Pos   (0U)

#define TIM_CCMR1_CC2S   TIM_CCMR1_CC2S_Msk

#define TIM_CCMR1_CC2S_0   (0x1UL << TIM_CCMR1_CC2S_Pos)

#define TIM_CCMR1_CC2S_1   (0x2UL << TIM_CCMR1_CC2S_Pos)

#define TIM_CCMR1_CC2S_Msk   (0x3UL << TIM_CCMR1_CC2S_Pos)

#define TIM_CCMR1_CC2S_Pos   (8U)

#define TIM_CCMR1_IC1F   TIM_CCMR1_IC1F_Msk

#define TIM_CCMR1_IC1F_0   (0x1UL << TIM_CCMR1_IC1F_Pos)

#define TIM_CCMR1_IC1F_1   (0x2UL << TIM_CCMR1_IC1F_Pos)

#define TIM_CCMR1_IC1F_2   (0x4UL << TIM_CCMR1_IC1F_Pos)

#define TIM_CCMR1_IC1F_3   (0x8UL << TIM_CCMR1_IC1F_Pos)

#define TIM_CCMR1_IC1F_Msk   (0xFUL << TIM_CCMR1_IC1F_Pos)

#define TIM_CCMR1_IC1F_Pos   (4U)

#define TIM_CCMR1_IC1PSC   TIM_CCMR1_IC1PSC_Msk

#define TIM_CCMR1_IC1PSC_0   (0x1UL << TIM_CCMR1_IC1PSC_Pos)

#define TIM_CCMR1_IC1PSC_1   (0x2UL << TIM_CCMR1_IC1PSC_Pos)

#define TIM_CCMR1_IC1PSC_Msk   (0x3UL << TIM_CCMR1_IC1PSC_Pos)

#define TIM_CCMR1_IC1PSC_Pos   (2U)

#define TIM_CCMR1_IC2F   TIM_CCMR1_IC2F_Msk

#define TIM_CCMR1_IC2F_0   (0x1UL << TIM_CCMR1_IC2F_Pos)

#define TIM_CCMR1_IC2F_1   (0x2UL << TIM_CCMR1_IC2F_Pos)

#define TIM_CCMR1_IC2F_2   (0x4UL << TIM_CCMR1_IC2F_Pos)

#define TIM_CCMR1_IC2F_3   (0x8UL << TIM_CCMR1_IC2F_Pos)

#define TIM_CCMR1_IC2F_Msk   (0xFUL << TIM_CCMR1_IC2F_Pos)

#define TIM_CCMR1_IC2F_Pos   (12U)

#define TIM_CCMR1_IC2PSC   TIM_CCMR1_IC2PSC_Msk

#define TIM_CCMR1_IC2PSC_0   (0x1UL << TIM_CCMR1_IC2PSC_Pos)

#define TIM_CCMR1_IC2PSC_1   (0x2UL << TIM_CCMR1_IC2PSC_Pos)

#define TIM_CCMR1_IC2PSC_Msk   (0x3UL << TIM_CCMR1_IC2PSC_Pos)

#define TIM_CCMR1_IC2PSC_Pos   (10U)

#define TIM_CCMR1_OC1CE   TIM_CCMR1_OC1CE_Msk

#define TIM_CCMR1_OC1CE_Msk   (0x1UL << TIM_CCMR1_OC1CE_Pos)

#define TIM_CCMR1_OC1CE_Pos   (7U)

#define TIM_CCMR1_OC1FE   TIM_CCMR1_OC1FE_Msk

#define TIM_CCMR1_OC1FE_Msk   (0x1UL << TIM_CCMR1_OC1FE_Pos)

#define TIM_CCMR1_OC1FE_Pos   (2U)

#define TIM_CCMR1_OC1M   TIM_CCMR1_OC1M_Msk

#define TIM_CCMR1_OC1M_0   (0x1UL << TIM_CCMR1_OC1M_Pos)

#define TIM_CCMR1_OC1M_1   (0x2UL << TIM_CCMR1_OC1M_Pos)

#define TIM_CCMR1_OC1M_2   (0x4UL << TIM_CCMR1_OC1M_Pos)

#define TIM_CCMR1_OC1M_Msk   (0x7UL << TIM_CCMR1_OC1M_Pos)

#define TIM_CCMR1_OC1M_Pos   (4U)

#define TIM_CCMR1_OC1PE   TIM_CCMR1_OC1PE_Msk

#define TIM_CCMR1_OC1PE_Msk   (0x1UL << TIM_CCMR1_OC1PE_Pos)

#define TIM_CCMR1_OC1PE_Pos   (3U)

#define TIM_CCMR1_OC2CE   TIM_CCMR1_OC2CE_Msk

#define TIM_CCMR1_OC2CE_Msk   (0x1UL << TIM_CCMR1_OC2CE_Pos)

#define TIM_CCMR1_OC2CE_Pos   (15U)

#define TIM_CCMR1_OC2FE   TIM_CCMR1_OC2FE_Msk

#define TIM_CCMR1_OC2FE_Msk   (0x1UL << TIM_CCMR1_OC2FE_Pos)

#define TIM_CCMR1_OC2FE_Pos   (10U)

#define TIM_CCMR1_OC2M   TIM_CCMR1_OC2M_Msk

#define TIM_CCMR1_OC2M_0   (0x1UL << TIM_CCMR1_OC2M_Pos)

#define TIM_CCMR1_OC2M_1   (0x2UL << TIM_CCMR1_OC2M_Pos)

#define TIM_CCMR1_OC2M_2   (0x4UL << TIM_CCMR1_OC2M_Pos)

#define TIM_CCMR1_OC2M_Msk   (0x7UL << TIM_CCMR1_OC2M_Pos)

#define TIM_CCMR1_OC2M_Pos   (12U)

#define TIM_CCMR1_OC2PE   TIM_CCMR1_OC2PE_Msk

#define TIM_CCMR1_OC2PE_Msk   (0x1UL << TIM_CCMR1_OC2PE_Pos)

#define TIM_CCMR1_OC2PE_Pos   (11U)

#define TIM_CCMR2_CC3S   TIM_CCMR2_CC3S_Msk

#define TIM_CCMR2_CC3S_0   (0x1UL << TIM_CCMR2_CC3S_Pos)

#define TIM_CCMR2_CC3S_1   (0x2UL << TIM_CCMR2_CC3S_Pos)

#define TIM_CCMR2_CC3S_Msk   (0x3UL << TIM_CCMR2_CC3S_Pos)

#define TIM_CCMR2_CC3S_Pos   (0U)

#define TIM_CCMR2_CC4S   TIM_CCMR2_CC4S_Msk

#define TIM_CCMR2_CC4S_0   (0x1UL << TIM_CCMR2_CC4S_Pos)

#define TIM_CCMR2_CC4S_1   (0x2UL << TIM_CCMR2_CC4S_Pos)

#define TIM_CCMR2_CC4S_Msk   (0x3UL << TIM_CCMR2_CC4S_Pos)

#define TIM_CCMR2_CC4S_Pos   (8U)

#define TIM_CCMR2_IC3F   TIM_CCMR2_IC3F_Msk

#define TIM_CCMR2_IC3F_0   (0x1UL << TIM_CCMR2_IC3F_Pos)

#define TIM_CCMR2_IC3F_1   (0x2UL << TIM_CCMR2_IC3F_Pos)

#define TIM_CCMR2_IC3F_2   (0x4UL << TIM_CCMR2_IC3F_Pos)

#define TIM_CCMR2_IC3F_3   (0x8UL << TIM_CCMR2_IC3F_Pos)

#define TIM_CCMR2_IC3F_Msk   (0xFUL << TIM_CCMR2_IC3F_Pos)

#define TIM_CCMR2_IC3F_Pos   (4U)

#define TIM_CCMR2_IC3PSC   TIM_CCMR2_IC3PSC_Msk

#define TIM_CCMR2_IC3PSC_0   (0x1UL << TIM_CCMR2_IC3PSC_Pos)

#define TIM_CCMR2_IC3PSC_1   (0x2UL << TIM_CCMR2_IC3PSC_Pos)

#define TIM_CCMR2_IC3PSC_Msk   (0x3UL << TIM_CCMR2_IC3PSC_Pos)

#define TIM_CCMR2_IC3PSC_Pos   (2U)

#define TIM_CCMR2_IC4F   TIM_CCMR2_IC4F_Msk

#define TIM_CCMR2_IC4F_0   (0x1UL << TIM_CCMR2_IC4F_Pos)

#define TIM_CCMR2_IC4F_1   (0x2UL << TIM_CCMR2_IC4F_Pos)

#define TIM_CCMR2_IC4F_2   (0x4UL << TIM_CCMR2_IC4F_Pos)

#define TIM_CCMR2_IC4F_3   (0x8UL << TIM_CCMR2_IC4F_Pos)

#define TIM_CCMR2_IC4F_Msk   (0xFUL << TIM_CCMR2_IC4F_Pos)

#define TIM_CCMR2_IC4F_Pos   (12U)

#define TIM_CCMR2_IC4PSC   TIM_CCMR2_IC4PSC_Msk

#define TIM_CCMR2_IC4PSC_0   (0x1UL << TIM_CCMR2_IC4PSC_Pos)

#define TIM_CCMR2_IC4PSC_1   (0x2UL << TIM_CCMR2_IC4PSC_Pos)

#define TIM_CCMR2_IC4PSC_Msk   (0x3UL << TIM_CCMR2_IC4PSC_Pos)

#define TIM_CCMR2_IC4PSC_Pos   (10U)

#define TIM_CCMR2_OC3CE   TIM_CCMR2_OC3CE_Msk

#define TIM_CCMR2_OC3CE_Msk   (0x1UL << TIM_CCMR2_OC3CE_Pos)

#define TIM_CCMR2_OC3CE_Pos   (7U)

#define TIM_CCMR2_OC3FE   TIM_CCMR2_OC3FE_Msk

#define TIM_CCMR2_OC3FE_Msk   (0x1UL << TIM_CCMR2_OC3FE_Pos)

#define TIM_CCMR2_OC3FE_Pos   (2U)

#define TIM_CCMR2_OC3M   TIM_CCMR2_OC3M_Msk

#define TIM_CCMR2_OC3M_0   (0x1UL << TIM_CCMR2_OC3M_Pos)

#define TIM_CCMR2_OC3M_1   (0x2UL << TIM_CCMR2_OC3M_Pos)

#define TIM_CCMR2_OC3M_2   (0x4UL << TIM_CCMR2_OC3M_Pos)

#define TIM_CCMR2_OC3M_Msk   (0x7UL << TIM_CCMR2_OC3M_Pos)

#define TIM_CCMR2_OC3M_Pos   (4U)

#define TIM_CCMR2_OC3PE   TIM_CCMR2_OC3PE_Msk

#define TIM_CCMR2_OC3PE_Msk   (0x1UL << TIM_CCMR2_OC3PE_Pos)

#define TIM_CCMR2_OC3PE_Pos   (3U)

#define TIM_CCMR2_OC4CE   TIM_CCMR2_OC4CE_Msk

#define TIM_CCMR2_OC4CE_Msk   (0x1UL << TIM_CCMR2_OC4CE_Pos)

#define TIM_CCMR2_OC4CE_Pos   (15U)

#define TIM_CCMR2_OC4FE   TIM_CCMR2_OC4FE_Msk

#define TIM_CCMR2_OC4FE_Msk   (0x1UL << TIM_CCMR2_OC4FE_Pos)

#define TIM_CCMR2_OC4FE_Pos   (10U)

#define TIM_CCMR2_OC4M   TIM_CCMR2_OC4M_Msk

#define TIM_CCMR2_OC4M_0   (0x1UL << TIM_CCMR2_OC4M_Pos)

#define TIM_CCMR2_OC4M_1   (0x2UL << TIM_CCMR2_OC4M_Pos)

#define TIM_CCMR2_OC4M_2   (0x4UL << TIM_CCMR2_OC4M_Pos)

#define TIM_CCMR2_OC4M_Msk   (0x7UL << TIM_CCMR2_OC4M_Pos)

#define TIM_CCMR2_OC4M_Pos   (12U)

#define TIM_CCMR2_OC4PE   TIM_CCMR2_OC4PE_Msk

#define TIM_CCMR2_OC4PE_Msk   (0x1UL << TIM_CCMR2_OC4PE_Pos)

#define TIM_CCMR2_OC4PE_Pos   (11U)

#define TIM_CCR1_CCR1   TIM_CCR1_CCR1_Msk

#define TIM_CCR1_CCR1_Msk   (0xFFFFUL << TIM_CCR1_CCR1_Pos)

#define TIM_CCR1_CCR1_Pos   (0U)

#define TIM_CCR2_CCR2   TIM_CCR2_CCR2_Msk

#define TIM_CCR2_CCR2_Msk   (0xFFFFUL << TIM_CCR2_CCR2_Pos)

#define TIM_CCR2_CCR2_Pos   (0U)

#define TIM_CCR3_CCR3   TIM_CCR3_CCR3_Msk

#define TIM_CCR3_CCR3_Msk   (0xFFFFUL << TIM_CCR3_CCR3_Pos)

#define TIM_CCR3_CCR3_Pos   (0U)

#define TIM_CCR4_CCR4   TIM_CCR4_CCR4_Msk

#define TIM_CCR4_CCR4_Msk   (0xFFFFUL << TIM_CCR4_CCR4_Pos)

#define TIM_CCR4_CCR4_Pos   (0U)

#define TIM_CNT_CNT   TIM_CNT_CNT_Msk

#define TIM_CNT_CNT_Msk   (0xFFFFFFFFUL << TIM_CNT_CNT_Pos)

#define TIM_CNT_CNT_Pos   (0U)

#define TIM_CR1_ARPE   TIM_CR1_ARPE_Msk

#define TIM_CR1_ARPE_Msk   (0x1UL << TIM_CR1_ARPE_Pos)

#define TIM_CR1_ARPE_Pos   (7U)

#define TIM_CR1_CEN   TIM_CR1_CEN_Msk

#define TIM_CR1_CEN_Msk   (0x1UL << TIM_CR1_CEN_Pos)

#define TIM_CR1_CEN_Pos   (0U)

#define TIM_CR1_CKD   TIM_CR1_CKD_Msk

#define TIM_CR1_CKD_0   (0x1UL << TIM_CR1_CKD_Pos)

#define TIM_CR1_CKD_1   (0x2UL << TIM_CR1_CKD_Pos)

#define TIM_CR1_CKD_Msk   (0x3UL << TIM_CR1_CKD_Pos)

#define TIM_CR1_CKD_Pos   (8U)

#define TIM_CR1_CMS   TIM_CR1_CMS_Msk

#define TIM_CR1_CMS_0   (0x1UL << TIM_CR1_CMS_Pos)

#define TIM_CR1_CMS_1   (0x2UL << TIM_CR1_CMS_Pos)

#define TIM_CR1_CMS_Msk   (0x3UL << TIM_CR1_CMS_Pos)

#define TIM_CR1_CMS_Pos   (5U)

#define TIM_CR1_DIR   TIM_CR1_DIR_Msk

#define TIM_CR1_DIR_Msk   (0x1UL << TIM_CR1_DIR_Pos)

#define TIM_CR1_DIR_Pos   (4U)

#define TIM_CR1_OPM   TIM_CR1_OPM_Msk

#define TIM_CR1_OPM_Msk   (0x1UL << TIM_CR1_OPM_Pos)

#define TIM_CR1_OPM_Pos   (3U)

#define TIM_CR1_UDIS   TIM_CR1_UDIS_Msk

#define TIM_CR1_UDIS_Msk   (0x1UL << TIM_CR1_UDIS_Pos)

#define TIM_CR1_UDIS_Pos   (1U)

#define TIM_CR1_URS   TIM_CR1_URS_Msk

#define TIM_CR1_URS_Msk   (0x1UL << TIM_CR1_URS_Pos)

#define TIM_CR1_URS_Pos   (2U)

#define TIM_CR2_CCDS   TIM_CR2_CCDS_Msk

#define TIM_CR2_CCDS_Msk   (0x1UL << TIM_CR2_CCDS_Pos)

#define TIM_CR2_CCDS_Pos   (3U)

#define TIM_CR2_CCPC   TIM_CR2_CCPC_Msk

#define TIM_CR2_CCPC_Msk   (0x1UL << TIM_CR2_CCPC_Pos)

#define TIM_CR2_CCPC_Pos   (0U)

#define TIM_CR2_CCUS   TIM_CR2_CCUS_Msk

#define TIM_CR2_CCUS_Msk   (0x1UL << TIM_CR2_CCUS_Pos)

#define TIM_CR2_CCUS_Pos   (2U)

#define TIM_CR2_MMS   TIM_CR2_MMS_Msk

#define TIM_CR2_MMS_0   (0x1UL << TIM_CR2_MMS_Pos)

#define TIM_CR2_MMS_1   (0x2UL << TIM_CR2_MMS_Pos)

#define TIM_CR2_MMS_2   (0x4UL << TIM_CR2_MMS_Pos)

#define TIM_CR2_MMS_Msk   (0x7UL << TIM_CR2_MMS_Pos)

#define TIM_CR2_MMS_Pos   (4U)

#define TIM_CR2_OIS1   TIM_CR2_OIS1_Msk

#define TIM_CR2_OIS1_Msk   (0x1UL << TIM_CR2_OIS1_Pos)

#define TIM_CR2_OIS1_Pos   (8U)

#define TIM_CR2_OIS1N   TIM_CR2_OIS1N_Msk

#define TIM_CR2_OIS1N_Msk   (0x1UL << TIM_CR2_OIS1N_Pos)

#define TIM_CR2_OIS1N_Pos   (9U)

#define TIM_CR2_OIS2   TIM_CR2_OIS2_Msk

#define TIM_CR2_OIS2_Msk   (0x1UL << TIM_CR2_OIS2_Pos)

#define TIM_CR2_OIS2_Pos   (10U)

#define TIM_CR2_OIS2N   TIM_CR2_OIS2N_Msk

#define TIM_CR2_OIS2N_Msk   (0x1UL << TIM_CR2_OIS2N_Pos)

#define TIM_CR2_OIS2N_Pos   (11U)

#define TIM_CR2_OIS3   TIM_CR2_OIS3_Msk

#define TIM_CR2_OIS3_Msk   (0x1UL << TIM_CR2_OIS3_Pos)

#define TIM_CR2_OIS3_Pos   (12U)

#define TIM_CR2_OIS3N   TIM_CR2_OIS3N_Msk

#define TIM_CR2_OIS3N_Msk   (0x1UL << TIM_CR2_OIS3N_Pos)

#define TIM_CR2_OIS3N_Pos   (13U)

#define TIM_CR2_OIS4   TIM_CR2_OIS4_Msk

#define TIM_CR2_OIS4_Msk   (0x1UL << TIM_CR2_OIS4_Pos)

#define TIM_CR2_OIS4_Pos   (14U)

#define TIM_CR2_TI1S   TIM_CR2_TI1S_Msk

#define TIM_CR2_TI1S_Msk   (0x1UL << TIM_CR2_TI1S_Pos)

#define TIM_CR2_TI1S_Pos   (7U)

#define TIM_DCR_DBA   TIM_DCR_DBA_Msk

#define TIM_DCR_DBA_0   (0x01UL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_1   (0x02UL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_2   (0x04UL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_3   (0x08UL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_4   (0x10UL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_Msk   (0x1FUL << TIM_DCR_DBA_Pos)

#define TIM_DCR_DBA_Pos   (0U)

#define TIM_DCR_DBL   TIM_DCR_DBL_Msk

#define TIM_DCR_DBL_0   (0x01UL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_1   (0x02UL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_2   (0x04UL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_3   (0x08UL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_4   (0x10UL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_Msk   (0x1FUL << TIM_DCR_DBL_Pos)

#define TIM_DCR_DBL_Pos   (8U)

#define TIM_DIER_BIE   TIM_DIER_BIE_Msk

#define TIM_DIER_BIE_Msk   (0x1UL << TIM_DIER_BIE_Pos)

#define TIM_DIER_BIE_Pos   (7U)

#define TIM_DIER_CC1DE   TIM_DIER_CC1DE_Msk

#define TIM_DIER_CC1DE_Msk   (0x1UL << TIM_DIER_CC1DE_Pos)

#define TIM_DIER_CC1DE_Pos   (9U)

#define TIM_DIER_CC1IE   TIM_DIER_CC1IE_Msk

#define TIM_DIER_CC1IE_Msk   (0x1UL << TIM_DIER_CC1IE_Pos)

#define TIM_DIER_CC1IE_Pos   (1U)

#define TIM_DIER_CC2DE   TIM_DIER_CC2DE_Msk

#define TIM_DIER_CC2DE_Msk   (0x1UL << TIM_DIER_CC2DE_Pos)

#define TIM_DIER_CC2DE_Pos   (10U)

#define TIM_DIER_CC2IE   TIM_DIER_CC2IE_Msk

#define TIM_DIER_CC2IE_Msk   (0x1UL << TIM_DIER_CC2IE_Pos)

#define TIM_DIER_CC2IE_Pos   (2U)

#define TIM_DIER_CC3DE   TIM_DIER_CC3DE_Msk

#define TIM_DIER_CC3DE_Msk   (0x1UL << TIM_DIER_CC3DE_Pos)

#define TIM_DIER_CC3DE_Pos   (11U)

#define TIM_DIER_CC3IE   TIM_DIER_CC3IE_Msk

#define TIM_DIER_CC3IE_Msk   (0x1UL << TIM_DIER_CC3IE_Pos)

#define TIM_DIER_CC3IE_Pos   (3U)

#define TIM_DIER_CC4DE   TIM_DIER_CC4DE_Msk

#define TIM_DIER_CC4DE_Msk   (0x1UL << TIM_DIER_CC4DE_Pos)

#define TIM_DIER_CC4DE_Pos   (12U)

#define TIM_DIER_CC4IE   TIM_DIER_CC4IE_Msk

#define TIM_DIER_CC4IE_Msk   (0x1UL << TIM_DIER_CC4IE_Pos)

#define TIM_DIER_CC4IE_Pos   (4U)

#define TIM_DIER_COMDE   TIM_DIER_COMDE_Msk

#define TIM_DIER_COMDE_Msk   (0x1UL << TIM_DIER_COMDE_Pos)

#define TIM_DIER_COMDE_Pos   (13U)

#define TIM_DIER_COMIE   TIM_DIER_COMIE_Msk

#define TIM_DIER_COMIE_Msk   (0x1UL << TIM_DIER_COMIE_Pos)

#define TIM_DIER_COMIE_Pos   (5U)

#define TIM_DIER_TDE   TIM_DIER_TDE_Msk

#define TIM_DIER_TDE_Msk   (0x1UL << TIM_DIER_TDE_Pos)

#define TIM_DIER_TDE_Pos   (14U)

#define TIM_DIER_TIE   TIM_DIER_TIE_Msk

#define TIM_DIER_TIE_Msk   (0x1UL << TIM_DIER_TIE_Pos)

#define TIM_DIER_TIE_Pos   (6U)

#define TIM_DIER_UDE   TIM_DIER_UDE_Msk

#define TIM_DIER_UDE_Msk   (0x1UL << TIM_DIER_UDE_Pos)

#define TIM_DIER_UDE_Pos   (8U)

#define TIM_DIER_UIE   TIM_DIER_UIE_Msk

#define TIM_DIER_UIE_Msk   (0x1UL << TIM_DIER_UIE_Pos)

#define TIM_DIER_UIE_Pos   (0U)

#define TIM_DMAR_DMAB   TIM_DMAR_DMAB_Msk

#define TIM_DMAR_DMAB_Msk   (0xFFFFUL << TIM_DMAR_DMAB_Pos)

#define TIM_DMAR_DMAB_Pos   (0U)

#define TIM_EGR_BG   TIM_EGR_BG_Msk

#define TIM_EGR_BG_Msk   (0x1UL << TIM_EGR_BG_Pos)

#define TIM_EGR_BG_Pos   (7U)

#define TIM_EGR_CC1G   TIM_EGR_CC1G_Msk

#define TIM_EGR_CC1G_Msk   (0x1UL << TIM_EGR_CC1G_Pos)

#define TIM_EGR_CC1G_Pos   (1U)

#define TIM_EGR_CC2G   TIM_EGR_CC2G_Msk

#define TIM_EGR_CC2G_Msk   (0x1UL << TIM_EGR_CC2G_Pos)

#define TIM_EGR_CC2G_Pos   (2U)

#define TIM_EGR_CC3G   TIM_EGR_CC3G_Msk

#define TIM_EGR_CC3G_Msk   (0x1UL << TIM_EGR_CC3G_Pos)

#define TIM_EGR_CC3G_Pos   (3U)

#define TIM_EGR_CC4G   TIM_EGR_CC4G_Msk

#define TIM_EGR_CC4G_Msk   (0x1UL << TIM_EGR_CC4G_Pos)

#define TIM_EGR_CC4G_Pos   (4U)

#define TIM_EGR_COMG   TIM_EGR_COMG_Msk

#define TIM_EGR_COMG_Msk   (0x1UL << TIM_EGR_COMG_Pos)

#define TIM_EGR_COMG_Pos   (5U)

#define TIM_EGR_TG   TIM_EGR_TG_Msk

#define TIM_EGR_TG_Msk   (0x1UL << TIM_EGR_TG_Pos)

#define TIM_EGR_TG_Pos   (6U)

#define TIM_EGR_UG   TIM_EGR_UG_Msk

#define TIM_EGR_UG_Msk   (0x1UL << TIM_EGR_UG_Pos)

#define TIM_EGR_UG_Pos   (0U)

#define TIM_OR_ITR1_RMP   TIM_OR_ITR1_RMP_Msk

#define TIM_OR_ITR1_RMP_0   (0x1UL << TIM_OR_ITR1_RMP_Pos)

#define TIM_OR_ITR1_RMP_1   (0x2UL << TIM_OR_ITR1_RMP_Pos)

#define TIM_OR_ITR1_RMP_Msk   (0x3UL << TIM_OR_ITR1_RMP_Pos)

#define TIM_OR_ITR1_RMP_Pos   (10U)

#define TIM_OR_TI1_RMP   TIM_OR_TI1_RMP_Msk

#define TIM_OR_TI1_RMP_0   (0x1UL << TIM_OR_TI1_RMP_Pos)

#define TIM_OR_TI1_RMP_1   (0x2UL << TIM_OR_TI1_RMP_Pos)

#define TIM_OR_TI1_RMP_Msk   (0x3UL << TIM_OR_TI1_RMP_Pos)

#define TIM_OR_TI1_RMP_Pos   (0U)

#define TIM_OR_TI4_RMP   TIM_OR_TI4_RMP_Msk

#define TIM_OR_TI4_RMP_0   (0x1UL << TIM_OR_TI4_RMP_Pos)

#define TIM_OR_TI4_RMP_1   (0x2UL << TIM_OR_TI4_RMP_Pos)

#define TIM_OR_TI4_RMP_Msk   (0x3UL << TIM_OR_TI4_RMP_Pos)

#define TIM_OR_TI4_RMP_Pos   (6U)

#define TIM_PSC_PSC   TIM_PSC_PSC_Msk

#define TIM_PSC_PSC_Msk   (0xFFFFUL << TIM_PSC_PSC_Pos)

#define TIM_PSC_PSC_Pos   (0U)

#define TIM_RCR_REP   TIM_RCR_REP_Msk

#define TIM_RCR_REP_Msk   (0xFFUL << TIM_RCR_REP_Pos)

#define TIM_RCR_REP_Pos   (0U)

#define TIM_SMCR_ECE   TIM_SMCR_ECE_Msk

#define TIM_SMCR_ECE_Msk   (0x1UL << TIM_SMCR_ECE_Pos)

#define TIM_SMCR_ECE_Pos   (14U)

#define TIM_SMCR_ETF   TIM_SMCR_ETF_Msk

#define TIM_SMCR_ETF_0   (0x1UL << TIM_SMCR_ETF_Pos)

#define TIM_SMCR_ETF_1   (0x2UL << TIM_SMCR_ETF_Pos)

#define TIM_SMCR_ETF_2   (0x4UL << TIM_SMCR_ETF_Pos)

#define TIM_SMCR_ETF_3   (0x8UL << TIM_SMCR_ETF_Pos)

#define TIM_SMCR_ETF_Msk   (0xFUL << TIM_SMCR_ETF_Pos)

#define TIM_SMCR_ETF_Pos   (8U)

#define TIM_SMCR_ETP   TIM_SMCR_ETP_Msk

#define TIM_SMCR_ETP_Msk   (0x1UL << TIM_SMCR_ETP_Pos)

#define TIM_SMCR_ETP_Pos   (15U)

#define TIM_SMCR_ETPS   TIM_SMCR_ETPS_Msk

#define TIM_SMCR_ETPS_0   (0x1UL << TIM_SMCR_ETPS_Pos)

#define TIM_SMCR_ETPS_1   (0x2UL << TIM_SMCR_ETPS_Pos)

#define TIM_SMCR_ETPS_Msk   (0x3UL << TIM_SMCR_ETPS_Pos)

#define TIM_SMCR_ETPS_Pos   (12U)

#define TIM_SMCR_MSM   TIM_SMCR_MSM_Msk

#define TIM_SMCR_MSM_Msk   (0x1UL << TIM_SMCR_MSM_Pos)

#define TIM_SMCR_MSM_Pos   (7U)

#define TIM_SMCR_SMS   TIM_SMCR_SMS_Msk

#define TIM_SMCR_SMS_0   (0x1UL << TIM_SMCR_SMS_Pos)

#define TIM_SMCR_SMS_1   (0x2UL << TIM_SMCR_SMS_Pos)

#define TIM_SMCR_SMS_2   (0x4UL << TIM_SMCR_SMS_Pos)

#define TIM_SMCR_SMS_Msk   (0x7UL << TIM_SMCR_SMS_Pos)

#define TIM_SMCR_SMS_Pos   (0U)

#define TIM_SMCR_TS   TIM_SMCR_TS_Msk

#define TIM_SMCR_TS_0   (0x1UL << TIM_SMCR_TS_Pos)

#define TIM_SMCR_TS_1   (0x2UL << TIM_SMCR_TS_Pos)

#define TIM_SMCR_TS_2   (0x4UL << TIM_SMCR_TS_Pos)

#define TIM_SMCR_TS_Msk   (0x7UL << TIM_SMCR_TS_Pos)

#define TIM_SMCR_TS_Pos   (4U)

#define TIM_SR_BIF   TIM_SR_BIF_Msk

#define TIM_SR_BIF_Msk   (0x1UL << TIM_SR_BIF_Pos)

#define TIM_SR_BIF_Pos   (7U)

#define TIM_SR_CC1IF   TIM_SR_CC1IF_Msk

#define TIM_SR_CC1IF_Msk   (0x1UL << TIM_SR_CC1IF_Pos)

#define TIM_SR_CC1IF_Pos   (1U)

#define TIM_SR_CC1OF   TIM_SR_CC1OF_Msk

#define TIM_SR_CC1OF_Msk   (0x1UL << TIM_SR_CC1OF_Pos)

#define TIM_SR_CC1OF_Pos   (9U)

#define TIM_SR_CC2IF   TIM_SR_CC2IF_Msk

#define TIM_SR_CC2IF_Msk   (0x1UL << TIM_SR_CC2IF_Pos)

#define TIM_SR_CC2IF_Pos   (2U)

#define TIM_SR_CC2OF   TIM_SR_CC2OF_Msk

#define TIM_SR_CC2OF_Msk   (0x1UL << TIM_SR_CC2OF_Pos)

#define TIM_SR_CC2OF_Pos   (10U)

#define TIM_SR_CC3IF   TIM_SR_CC3IF_Msk

#define TIM_SR_CC3IF_Msk   (0x1UL << TIM_SR_CC3IF_Pos)

#define TIM_SR_CC3IF_Pos   (3U)

#define TIM_SR_CC3OF   TIM_SR_CC3OF_Msk

#define TIM_SR_CC3OF_Msk   (0x1UL << TIM_SR_CC3OF_Pos)

#define TIM_SR_CC3OF_Pos   (11U)

#define TIM_SR_CC4IF   TIM_SR_CC4IF_Msk

#define TIM_SR_CC4IF_Msk   (0x1UL << TIM_SR_CC4IF_Pos)

#define TIM_SR_CC4IF_Pos   (4U)

#define TIM_SR_CC4OF   TIM_SR_CC4OF_Msk

#define TIM_SR_CC4OF_Msk   (0x1UL << TIM_SR_CC4OF_Pos)

#define TIM_SR_CC4OF_Pos   (12U)

#define TIM_SR_COMIF   TIM_SR_COMIF_Msk

#define TIM_SR_COMIF_Msk   (0x1UL << TIM_SR_COMIF_Pos)

#define TIM_SR_COMIF_Pos   (5U)

#define TIM_SR_TIF   TIM_SR_TIF_Msk

#define TIM_SR_TIF_Msk   (0x1UL << TIM_SR_TIF_Pos)

#define TIM_SR_TIF_Pos   (6U)

#define TIM_SR_UIF   TIM_SR_UIF_Msk

#define TIM_SR_UIF_Msk   (0x1UL << TIM_SR_UIF_Pos)

#define TIM_SR_UIF_Pos   (0U)

#define UID_BASE   0x1FFF7A10UL

#define USART1   ((USART_TypeDef *) USART1_BASE)

#define USART1_BASE   (APB2PERIPH_BASE + 0x1000UL)

#define USART2   ((USART_TypeDef *) USART2_BASE)

#define USART2_BASE   (APB1PERIPH_BASE + 0x4400UL)

#define USART6   ((USART_TypeDef *) USART6_BASE)

#define USART6_BASE   (APB2PERIPH_BASE + 0x1400UL)

#define USART_BRR_DIV_Fraction   USART_BRR_DIV_Fraction_Msk

#define USART_BRR_DIV_Fraction_Msk   (0xFUL << USART_BRR_DIV_Fraction_Pos)

#define USART_BRR_DIV_Fraction_Pos   (0U)

#define USART_BRR_DIV_Mantissa   USART_BRR_DIV_Mantissa_Msk

#define USART_BRR_DIV_Mantissa_Msk   (0xFFFUL << USART_BRR_DIV_Mantissa_Pos)

#define USART_BRR_DIV_Mantissa_Pos   (4U)

#define USART_CR1_IDLEIE   USART_CR1_IDLEIE_Msk

#define USART_CR1_IDLEIE_Msk   (0x1UL << USART_CR1_IDLEIE_Pos)

#define USART_CR1_IDLEIE_Pos   (4U)

#define USART_CR1_M   USART_CR1_M_Msk

#define USART_CR1_M_Msk   (0x1UL << USART_CR1_M_Pos)

#define USART_CR1_M_Pos   (12U)

#define USART_CR1_OVER8   USART_CR1_OVER8_Msk

#define USART_CR1_OVER8_Msk   (0x1UL << USART_CR1_OVER8_Pos)

#define USART_CR1_OVER8_Pos   (15U)

#define USART_CR1_PCE   USART_CR1_PCE_Msk

#define USART_CR1_PCE_Msk   (0x1UL << USART_CR1_PCE_Pos)

#define USART_CR1_PCE_Pos   (10U)

#define USART_CR1_PEIE   USART_CR1_PEIE_Msk

#define USART_CR1_PEIE_Msk   (0x1UL << USART_CR1_PEIE_Pos)

#define USART_CR1_PEIE_Pos   (8U)

#define USART_CR1_PS   USART_CR1_PS_Msk

#define USART_CR1_PS_Msk   (0x1UL << USART_CR1_PS_Pos)

#define USART_CR1_PS_Pos   (9U)

#define USART_CR1_RE   USART_CR1_RE_Msk

#define USART_CR1_RE_Msk   (0x1UL << USART_CR1_RE_Pos)

#define USART_CR1_RE_Pos   (2U)

#define USART_CR1_RWU   USART_CR1_RWU_Msk

#define USART_CR1_RWU_Msk   (0x1UL << USART_CR1_RWU_Pos)

#define USART_CR1_RWU_Pos   (1U)

#define USART_CR1_RXNEIE   USART_CR1_RXNEIE_Msk

#define USART_CR1_RXNEIE_Msk   (0x1UL << USART_CR1_RXNEIE_Pos)

#define USART_CR1_RXNEIE_Pos   (5U)

#define USART_CR1_SBK   USART_CR1_SBK_Msk

#define USART_CR1_SBK_Msk   (0x1UL << USART_CR1_SBK_Pos)

#define USART_CR1_SBK_Pos   (0U)

#define USART_CR1_TCIE   USART_CR1_TCIE_Msk

#define USART_CR1_TCIE_Msk   (0x1UL << USART_CR1_TCIE_Pos)

#define USART_CR1_TCIE_Pos   (6U)

#define USART_CR1_TE   USART_CR1_TE_Msk

#define USART_CR1_TE_Msk   (0x1UL << USART_CR1_TE_Pos)

#define USART_CR1_TE_Pos   (3U)

#define USART_CR1_TXEIE   USART_CR1_TXEIE_Msk

#define USART_CR1_TXEIE_Msk   (0x1UL << USART_CR1_TXEIE_Pos)

#define USART_CR1_TXEIE_Pos   (7U)

#define USART_CR1_UE   USART_CR1_UE_Msk

#define USART_CR1_UE_Msk   (0x1UL << USART_CR1_UE_Pos)

#define USART_CR1_UE_Pos   (13U)

#define USART_CR1_WAKE   USART_CR1_WAKE_Msk

#define USART_CR1_WAKE_Msk   (0x1UL << USART_CR1_WAKE_Pos)

#define USART_CR1_WAKE_Pos   (11U)

#define USART_CR2_ADD   USART_CR2_ADD_Msk

#define USART_CR2_ADD_Msk   (0xFUL << USART_CR2_ADD_Pos)

#define USART_CR2_ADD_Pos   (0U)

#define USART_CR2_CLKEN   USART_CR2_CLKEN_Msk

#define USART_CR2_CLKEN_Msk   (0x1UL << USART_CR2_CLKEN_Pos)

#define USART_CR2_CLKEN_Pos   (11U)

#define USART_CR2_CPHA   USART_CR2_CPHA_Msk

#define USART_CR2_CPHA_Msk   (0x1UL << USART_CR2_CPHA_Pos)

#define USART_CR2_CPHA_Pos   (9U)

#define USART_CR2_CPOL   USART_CR2_CPOL_Msk

#define USART_CR2_CPOL_Msk   (0x1UL << USART_CR2_CPOL_Pos)

#define USART_CR2_CPOL_Pos   (10U)

#define USART_CR2_LBCL   USART_CR2_LBCL_Msk

#define USART_CR2_LBCL_Msk   (0x1UL << USART_CR2_LBCL_Pos)

#define USART_CR2_LBCL_Pos   (8U)

#define USART_CR2_LBDIE   USART_CR2_LBDIE_Msk

#define USART_CR2_LBDIE_Msk   (0x1UL << USART_CR2_LBDIE_Pos)

#define USART_CR2_LBDIE_Pos   (6U)

#define USART_CR2_LBDL   USART_CR2_LBDL_Msk

#define USART_CR2_LBDL_Msk   (0x1UL << USART_CR2_LBDL_Pos)

#define USART_CR2_LBDL_Pos   (5U)

#define USART_CR2_LINEN   USART_CR2_LINEN_Msk

#define USART_CR2_LINEN_Msk   (0x1UL << USART_CR2_LINEN_Pos)

#define USART_CR2_LINEN_Pos   (14U)

#define USART_CR2_STOP   USART_CR2_STOP_Msk

#define USART_CR2_STOP_0   (0x1UL << USART_CR2_STOP_Pos)

#define USART_CR2_STOP_1   (0x2UL << USART_CR2_STOP_Pos)

#define USART_CR2_STOP_Msk   (0x3UL << USART_CR2_STOP_Pos)

#define USART_CR2_STOP_Pos   (12U)

#define USART_CR3_CTSE   USART_CR3_CTSE_Msk

#define USART_CR3_CTSE_Msk   (0x1UL << USART_CR3_CTSE_Pos)

#define USART_CR3_CTSE_Pos   (9U)

#define USART_CR3_CTSIE   USART_CR3_CTSIE_Msk

#define USART_CR3_CTSIE_Msk   (0x1UL << USART_CR3_CTSIE_Pos)

#define USART_CR3_CTSIE_Pos   (10U)

#define USART_CR3_DMAR   USART_CR3_DMAR_Msk

#define USART_CR3_DMAR_Msk   (0x1UL << USART_CR3_DMAR_Pos)

#define USART_CR3_DMAR_Pos   (6U)

#define USART_CR3_DMAT   USART_CR3_DMAT_Msk

#define USART_CR3_DMAT_Msk   (0x1UL << USART_CR3_DMAT_Pos)

#define USART_CR3_DMAT_Pos   (7U)

#define USART_CR3_EIE   USART_CR3_EIE_Msk

#define USART_CR3_EIE_Msk   (0x1UL << USART_CR3_EIE_Pos)

#define USART_CR3_EIE_Pos   (0U)

#define USART_CR3_HDSEL   USART_CR3_HDSEL_Msk

#define USART_CR3_HDSEL_Msk   (0x1UL << USART_CR3_HDSEL_Pos)

#define USART_CR3_HDSEL_Pos   (3U)

#define USART_CR3_IREN   USART_CR3_IREN_Msk

#define USART_CR3_IREN_Msk   (0x1UL << USART_CR3_IREN_Pos)

#define USART_CR3_IREN_Pos   (1U)

#define USART_CR3_IRLP   USART_CR3_IRLP_Msk

#define USART_CR3_IRLP_Msk   (0x1UL << USART_CR3_IRLP_Pos)

#define USART_CR3_IRLP_Pos   (2U)

#define USART_CR3_NACK   USART_CR3_NACK_Msk

#define USART_CR3_NACK_Msk   (0x1UL << USART_CR3_NACK_Pos)

#define USART_CR3_NACK_Pos   (4U)

#define USART_CR3_ONEBIT   USART_CR3_ONEBIT_Msk

#define USART_CR3_ONEBIT_Msk   (0x1UL << USART_CR3_ONEBIT_Pos)

#define USART_CR3_ONEBIT_Pos   (11U)

#define USART_CR3_RTSE   USART_CR3_RTSE_Msk

#define USART_CR3_RTSE_Msk   (0x1UL << USART_CR3_RTSE_Pos)

#define USART_CR3_RTSE_Pos   (8U)

#define USART_CR3_SCEN   USART_CR3_SCEN_Msk

#define USART_CR3_SCEN_Msk   (0x1UL << USART_CR3_SCEN_Pos)

#define USART_CR3_SCEN_Pos   (5U)

#define USART_DR_DR   USART_DR_DR_Msk

#define USART_DR_DR_Msk   (0x1FFUL << USART_DR_DR_Pos)

#define USART_DR_DR_Pos   (0U)

#define USART_GTPR_GT   USART_GTPR_GT_Msk

#define USART_GTPR_GT_Msk   (0xFFUL << USART_GTPR_GT_Pos)

#define USART_GTPR_GT_Pos   (8U)

#define USART_GTPR_PSC   USART_GTPR_PSC_Msk

#define USART_GTPR_PSC_0   (0x01UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_1   (0x02UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_2   (0x04UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_3   (0x08UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_4   (0x10UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_5   (0x20UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_6   (0x40UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_7   (0x80UL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_Msk   (0xFFUL << USART_GTPR_PSC_Pos)

#define USART_GTPR_PSC_Pos   (0U)

#define USART_SR_CTS   USART_SR_CTS_Msk

#define USART_SR_CTS_Msk   (0x1UL << USART_SR_CTS_Pos)

#define USART_SR_CTS_Pos   (9U)

#define USART_SR_FE   USART_SR_FE_Msk

#define USART_SR_FE_Msk   (0x1UL << USART_SR_FE_Pos)

#define USART_SR_FE_Pos   (1U)

#define USART_SR_IDLE   USART_SR_IDLE_Msk

#define USART_SR_IDLE_Msk   (0x1UL << USART_SR_IDLE_Pos)

#define USART_SR_IDLE_Pos   (4U)

#define USART_SR_LBD   USART_SR_LBD_Msk

#define USART_SR_LBD_Msk   (0x1UL << USART_SR_LBD_Pos)

#define USART_SR_LBD_Pos   (8U)

#define USART_SR_NE   USART_SR_NE_Msk

#define USART_SR_NE_Msk   (0x1UL << USART_SR_NE_Pos)

#define USART_SR_NE_Pos   (2U)

#define USART_SR_ORE   USART_SR_ORE_Msk

#define USART_SR_ORE_Msk   (0x1UL << USART_SR_ORE_Pos)

#define USART_SR_ORE_Pos   (3U)

#define USART_SR_PE   USART_SR_PE_Msk

#define USART_SR_PE_Msk   (0x1UL << USART_SR_PE_Pos)

#define USART_SR_PE_Pos   (0U)

#define USART_SR_RXNE   USART_SR_RXNE_Msk

#define USART_SR_RXNE_Msk   (0x1UL << USART_SR_RXNE_Pos)

#define USART_SR_RXNE_Pos   (5U)

#define USART_SR_TC   USART_SR_TC_Msk

#define USART_SR_TC_Msk   (0x1UL << USART_SR_TC_Pos)

#define USART_SR_TC_Pos   (6U)

#define USART_SR_TXE   USART_SR_TXE_Msk

#define USART_SR_TXE_Msk   (0x1UL << USART_SR_TXE_Pos)

#define USART_SR_TXE_Pos   (7U)

#define USB_OTG_BCNT   USB_OTG_BCNT_Msk

#define USB_OTG_BCNT_Msk   (0x7FFUL << USB_OTG_BCNT_Pos)

#define USB_OTG_BCNT_Pos   (4U)

#define USB_OTG_CHNUM   USB_OTG_CHNUM_Msk

#define USB_OTG_CHNUM_0   (0x1UL << USB_OTG_CHNUM_Pos)

#define USB_OTG_CHNUM_1   (0x2UL << USB_OTG_CHNUM_Pos)

#define USB_OTG_CHNUM_2   (0x4UL << USB_OTG_CHNUM_Pos)

#define USB_OTG_CHNUM_3   (0x8UL << USB_OTG_CHNUM_Pos)

#define USB_OTG_CHNUM_Msk   (0xFUL << USB_OTG_CHNUM_Pos)

#define USB_OTG_CHNUM_Pos   (0U)

#define USB_OTG_CID_PRODUCT_ID   USB_OTG_CID_PRODUCT_ID_Msk

#define USB_OTG_CID_PRODUCT_ID_Msk   (0xFFFFFFFFUL << USB_OTG_CID_PRODUCT_ID_Pos)

#define USB_OTG_CID_PRODUCT_ID_Pos   (0U)

#define USB_OTG_DAINT_IEPINT   USB_OTG_DAINT_IEPINT_Msk

#define USB_OTG_DAINT_IEPINT_Msk   (0xFFFFUL << USB_OTG_DAINT_IEPINT_Pos)

#define USB_OTG_DAINT_IEPINT_Pos   (0U)

#define USB_OTG_DAINT_OEPINT   USB_OTG_DAINT_OEPINT_Msk

#define USB_OTG_DAINT_OEPINT_Msk   (0xFFFFUL << USB_OTG_DAINT_OEPINT_Pos)

#define USB_OTG_DAINT_OEPINT_Pos   (16U)

#define USB_OTG_DAINTMSK_IEPM   USB_OTG_DAINTMSK_IEPM_Msk

#define USB_OTG_DAINTMSK_IEPM_Msk   (0xFFFFUL << USB_OTG_DAINTMSK_IEPM_Pos)

#define USB_OTG_DAINTMSK_IEPM_Pos   (0U)

#define USB_OTG_DAINTMSK_OEPM   USB_OTG_DAINTMSK_OEPM_Msk

#define USB_OTG_DAINTMSK_OEPM_Msk   (0xFFFFUL << USB_OTG_DAINTMSK_OEPM_Pos)

#define USB_OTG_DAINTMSK_OEPM_Pos   (16U)

#define USB_OTG_DCFG_DAD   USB_OTG_DCFG_DAD_Msk

#define USB_OTG_DCFG_DAD_0   (0x01UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_1   (0x02UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_2   (0x04UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_3   (0x08UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_4   (0x10UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_5   (0x20UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_6   (0x40UL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_Msk   (0x7FUL << USB_OTG_DCFG_DAD_Pos)

#define USB_OTG_DCFG_DAD_Pos   (4U)

#define USB_OTG_DCFG_DSPD   USB_OTG_DCFG_DSPD_Msk

#define USB_OTG_DCFG_DSPD_0   (0x1UL << USB_OTG_DCFG_DSPD_Pos)

#define USB_OTG_DCFG_DSPD_1   (0x2UL << USB_OTG_DCFG_DSPD_Pos)

#define USB_OTG_DCFG_DSPD_Msk   (0x3UL << USB_OTG_DCFG_DSPD_Pos)

#define USB_OTG_DCFG_DSPD_Pos   (0U)

#define USB_OTG_DCFG_ERRATIM   USB_OTG_DCFG_ERRATIM_Msk

#define USB_OTG_DCFG_ERRATIM_Msk   (0x1UL << USB_OTG_DCFG_ERRATIM_Pos)

#define USB_OTG_DCFG_ERRATIM_Pos   (15U)

#define USB_OTG_DCFG_NZLSOHSK   USB_OTG_DCFG_NZLSOHSK_Msk

#define USB_OTG_DCFG_NZLSOHSK_Msk   (0x1UL << USB_OTG_DCFG_NZLSOHSK_Pos)

#define USB_OTG_DCFG_NZLSOHSK_Pos   (2U)

#define USB_OTG_DCFG_PERSCHIVL   USB_OTG_DCFG_PERSCHIVL_Msk

#define USB_OTG_DCFG_PERSCHIVL_0   (0x1UL << USB_OTG_DCFG_PERSCHIVL_Pos)

#define USB_OTG_DCFG_PERSCHIVL_1   (0x2UL << USB_OTG_DCFG_PERSCHIVL_Pos)

#define USB_OTG_DCFG_PERSCHIVL_Msk   (0x3UL << USB_OTG_DCFG_PERSCHIVL_Pos)

#define USB_OTG_DCFG_PERSCHIVL_Pos   (24U)

#define USB_OTG_DCFG_PFIVL   USB_OTG_DCFG_PFIVL_Msk

#define USB_OTG_DCFG_PFIVL_0   (0x1UL << USB_OTG_DCFG_PFIVL_Pos)

#define USB_OTG_DCFG_PFIVL_1   (0x2UL << USB_OTG_DCFG_PFIVL_Pos)

#define USB_OTG_DCFG_PFIVL_Msk   (0x3UL << USB_OTG_DCFG_PFIVL_Pos)

#define USB_OTG_DCFG_PFIVL_Pos   (11U)

#define USB_OTG_DCFG_XCVRDLY   USB_OTG_DCFG_XCVRDLY_Msk

#define USB_OTG_DCFG_XCVRDLY_Msk   (0x1UL << USB_OTG_DCFG_XCVRDLY_Pos)

#define USB_OTG_DCFG_XCVRDLY_Pos   (14U)

#define USB_OTG_DCTL_CGINAK   USB_OTG_DCTL_CGINAK_Msk

#define USB_OTG_DCTL_CGINAK_Msk   (0x1UL << USB_OTG_DCTL_CGINAK_Pos)

#define USB_OTG_DCTL_CGINAK_Pos   (8U)

#define USB_OTG_DCTL_CGONAK   USB_OTG_DCTL_CGONAK_Msk

#define USB_OTG_DCTL_CGONAK_Msk   (0x1UL << USB_OTG_DCTL_CGONAK_Pos)

#define USB_OTG_DCTL_CGONAK_Pos   (10U)

#define USB_OTG_DCTL_GINSTS   USB_OTG_DCTL_GINSTS_Msk

#define USB_OTG_DCTL_GINSTS_Msk   (0x1UL << USB_OTG_DCTL_GINSTS_Pos)

#define USB_OTG_DCTL_GINSTS_Pos   (2U)

#define USB_OTG_DCTL_GONSTS   USB_OTG_DCTL_GONSTS_Msk

#define USB_OTG_DCTL_GONSTS_Msk   (0x1UL << USB_OTG_DCTL_GONSTS_Pos)

#define USB_OTG_DCTL_GONSTS_Pos   (3U)

#define USB_OTG_DCTL_POPRGDNE   USB_OTG_DCTL_POPRGDNE_Msk

#define USB_OTG_DCTL_POPRGDNE_Msk   (0x1UL << USB_OTG_DCTL_POPRGDNE_Pos)

#define USB_OTG_DCTL_POPRGDNE_Pos   (11U)

#define USB_OTG_DCTL_RWUSIG   USB_OTG_DCTL_RWUSIG_Msk

#define USB_OTG_DCTL_RWUSIG_Msk   (0x1UL << USB_OTG_DCTL_RWUSIG_Pos)

#define USB_OTG_DCTL_RWUSIG_Pos   (0U)

#define USB_OTG_DCTL_SDIS   USB_OTG_DCTL_SDIS_Msk

#define USB_OTG_DCTL_SDIS_Msk   (0x1UL << USB_OTG_DCTL_SDIS_Pos)

#define USB_OTG_DCTL_SDIS_Pos   (1U)

#define USB_OTG_DCTL_SGINAK   USB_OTG_DCTL_SGINAK_Msk

#define USB_OTG_DCTL_SGINAK_Msk   (0x1UL << USB_OTG_DCTL_SGINAK_Pos)

#define USB_OTG_DCTL_SGINAK_Pos   (7U)

#define USB_OTG_DCTL_SGONAK   USB_OTG_DCTL_SGONAK_Msk

#define USB_OTG_DCTL_SGONAK_Msk   (0x1UL << USB_OTG_DCTL_SGONAK_Pos)

#define USB_OTG_DCTL_SGONAK_Pos   (9U)

#define USB_OTG_DCTL_TCTL   USB_OTG_DCTL_TCTL_Msk

#define USB_OTG_DCTL_TCTL_0   (0x1UL << USB_OTG_DCTL_TCTL_Pos)

#define USB_OTG_DCTL_TCTL_1   (0x2UL << USB_OTG_DCTL_TCTL_Pos)

#define USB_OTG_DCTL_TCTL_2   (0x4UL << USB_OTG_DCTL_TCTL_Pos)

#define USB_OTG_DCTL_TCTL_Msk   (0x7UL << USB_OTG_DCTL_TCTL_Pos)

#define USB_OTG_DCTL_TCTL_Pos   (4U)

#define USB_OTG_DEACHINT_IEP1INT   USB_OTG_DEACHINT_IEP1INT_Msk

#define USB_OTG_DEACHINT_IEP1INT_Msk   (0x1UL << USB_OTG_DEACHINT_IEP1INT_Pos)

#define USB_OTG_DEACHINT_IEP1INT_Pos   (1U)

#define USB_OTG_DEACHINT_OEP1INT   USB_OTG_DEACHINT_OEP1INT_Msk

#define USB_OTG_DEACHINT_OEP1INT_Msk   (0x1UL << USB_OTG_DEACHINT_OEP1INT_Pos)

#define USB_OTG_DEACHINT_OEP1INT_Pos   (17U)

#define USB_OTG_DEACHINTMSK_IEP1INTM   USB_OTG_DEACHINTMSK_IEP1INTM_Msk

#define USB_OTG_DEACHINTMSK_IEP1INTM_Msk   (0x1UL << USB_OTG_DEACHINTMSK_IEP1INTM_Pos)

#define USB_OTG_DEACHINTMSK_IEP1INTM_Pos   (1U)

#define USB_OTG_DEACHINTMSK_OEP1INTM   USB_OTG_DEACHINTMSK_OEP1INTM_Msk

#define USB_OTG_DEACHINTMSK_OEP1INTM_Msk   (0x1UL << USB_OTG_DEACHINTMSK_OEP1INTM_Pos)

#define USB_OTG_DEACHINTMSK_OEP1INTM_Pos   (17U)

#define USB_OTG_DEVICE_BASE   0x800UL

#define USB_OTG_DIEPCTL_CNAK   USB_OTG_DIEPCTL_CNAK_Msk

#define USB_OTG_DIEPCTL_CNAK_Msk   (0x1UL << USB_OTG_DIEPCTL_CNAK_Pos)

#define USB_OTG_DIEPCTL_CNAK_Pos   (26U)

#define USB_OTG_DIEPCTL_EONUM_DPID   USB_OTG_DIEPCTL_EONUM_DPID_Msk

#define USB_OTG_DIEPCTL_EONUM_DPID_Msk   (0x1UL << USB_OTG_DIEPCTL_EONUM_DPID_Pos)

#define USB_OTG_DIEPCTL_EONUM_DPID_Pos   (16U)

#define USB_OTG_DIEPCTL_EPDIS   USB_OTG_DIEPCTL_EPDIS_Msk

#define USB_OTG_DIEPCTL_EPDIS_Msk   (0x1UL << USB_OTG_DIEPCTL_EPDIS_Pos)

#define USB_OTG_DIEPCTL_EPDIS_Pos   (30U)

#define USB_OTG_DIEPCTL_EPENA   USB_OTG_DIEPCTL_EPENA_Msk

#define USB_OTG_DIEPCTL_EPENA_Msk   (0x1UL << USB_OTG_DIEPCTL_EPENA_Pos)

#define USB_OTG_DIEPCTL_EPENA_Pos   (31U)

#define USB_OTG_DIEPCTL_EPTYP   USB_OTG_DIEPCTL_EPTYP_Msk

#define USB_OTG_DIEPCTL_EPTYP_0   (0x1UL << USB_OTG_DIEPCTL_EPTYP_Pos)

#define USB_OTG_DIEPCTL_EPTYP_1   (0x2UL << USB_OTG_DIEPCTL_EPTYP_Pos)

#define USB_OTG_DIEPCTL_EPTYP_Msk   (0x3UL << USB_OTG_DIEPCTL_EPTYP_Pos)

#define USB_OTG_DIEPCTL_EPTYP_Pos   (18U)

#define USB_OTG_DIEPCTL_MPSIZ   USB_OTG_DIEPCTL_MPSIZ_Msk

#define USB_OTG_DIEPCTL_MPSIZ_Msk   (0x7FFUL << USB_OTG_DIEPCTL_MPSIZ_Pos)

#define USB_OTG_DIEPCTL_MPSIZ_Pos   (0U)

#define USB_OTG_DIEPCTL_NAKSTS   USB_OTG_DIEPCTL_NAKSTS_Msk

#define USB_OTG_DIEPCTL_NAKSTS_Msk   (0x1UL << USB_OTG_DIEPCTL_NAKSTS_Pos)

#define USB_OTG_DIEPCTL_NAKSTS_Pos   (17U)

#define USB_OTG_DIEPCTL_SD0PID_SEVNFRM   USB_OTG_DIEPCTL_SD0PID_SEVNFRM_Msk

#define USB_OTG_DIEPCTL_SD0PID_SEVNFRM_Msk   (0x1UL << USB_OTG_DIEPCTL_SD0PID_SEVNFRM_Pos)

#define USB_OTG_DIEPCTL_SD0PID_SEVNFRM_Pos   (28U)

#define USB_OTG_DIEPCTL_SNAK   USB_OTG_DIEPCTL_SNAK_Msk

#define USB_OTG_DIEPCTL_SNAK_Msk   (0x1UL << USB_OTG_DIEPCTL_SNAK_Pos)

#define USB_OTG_DIEPCTL_SNAK_Pos   (27U)

#define USB_OTG_DIEPCTL_SODDFRM   USB_OTG_DIEPCTL_SODDFRM_Msk

#define USB_OTG_DIEPCTL_SODDFRM_Msk   (0x1UL << USB_OTG_DIEPCTL_SODDFRM_Pos)

#define USB_OTG_DIEPCTL_SODDFRM_Pos   (29U)

#define USB_OTG_DIEPCTL_STALL   USB_OTG_DIEPCTL_STALL_Msk

#define USB_OTG_DIEPCTL_STALL_Msk   (0x1UL << USB_OTG_DIEPCTL_STALL_Pos)

#define USB_OTG_DIEPCTL_STALL_Pos   (21U)

#define USB_OTG_DIEPCTL_TXFNUM   USB_OTG_DIEPCTL_TXFNUM_Msk

#define USB_OTG_DIEPCTL_TXFNUM_0   (0x1UL << USB_OTG_DIEPCTL_TXFNUM_Pos)

#define USB_OTG_DIEPCTL_TXFNUM_1   (0x2UL << USB_OTG_DIEPCTL_TXFNUM_Pos)

#define USB_OTG_DIEPCTL_TXFNUM_2   (0x4UL << USB_OTG_DIEPCTL_TXFNUM_Pos)

#define USB_OTG_DIEPCTL_TXFNUM_3   (0x8UL << USB_OTG_DIEPCTL_TXFNUM_Pos)

#define USB_OTG_DIEPCTL_TXFNUM_Msk   (0xFUL << USB_OTG_DIEPCTL_TXFNUM_Pos)

#define USB_OTG_DIEPCTL_TXFNUM_Pos   (22U)

#define USB_OTG_DIEPCTL_USBAEP   USB_OTG_DIEPCTL_USBAEP_Msk

#define USB_OTG_DIEPCTL_USBAEP_Msk   (0x1UL << USB_OTG_DIEPCTL_USBAEP_Pos)

#define USB_OTG_DIEPCTL_USBAEP_Pos   (15U)

#define USB_OTG_DIEPDMA_DMAADDR   USB_OTG_DIEPDMA_DMAADDR_Msk

#define USB_OTG_DIEPDMA_DMAADDR_Msk   (0xFFFFFFFFUL << USB_OTG_DIEPDMA_DMAADDR_Pos)

#define USB_OTG_DIEPDMA_DMAADDR_Pos   (0U)

#define USB_OTG_DIEPEACHMSK1_BIM   USB_OTG_DIEPEACHMSK1_BIM_Msk

#define USB_OTG_DIEPEACHMSK1_BIM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_BIM_Pos)

#define USB_OTG_DIEPEACHMSK1_BIM_Pos   (9U)

#define USB_OTG_DIEPEACHMSK1_EPDM   USB_OTG_DIEPEACHMSK1_EPDM_Msk

#define USB_OTG_DIEPEACHMSK1_EPDM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_EPDM_Pos)

#define USB_OTG_DIEPEACHMSK1_EPDM_Pos   (1U)

#define USB_OTG_DIEPEACHMSK1_INEPNEM   USB_OTG_DIEPEACHMSK1_INEPNEM_Msk

#define USB_OTG_DIEPEACHMSK1_INEPNEM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_INEPNEM_Pos)

#define USB_OTG_DIEPEACHMSK1_INEPNEM_Pos   (6U)

#define USB_OTG_DIEPEACHMSK1_INEPNMM   USB_OTG_DIEPEACHMSK1_INEPNMM_Msk

#define USB_OTG_DIEPEACHMSK1_INEPNMM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_INEPNMM_Pos)

#define USB_OTG_DIEPEACHMSK1_INEPNMM_Pos   (5U)

#define USB_OTG_DIEPEACHMSK1_ITTXFEMSK   USB_OTG_DIEPEACHMSK1_ITTXFEMSK_Msk

#define USB_OTG_DIEPEACHMSK1_ITTXFEMSK_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_ITTXFEMSK_Pos)

#define USB_OTG_DIEPEACHMSK1_ITTXFEMSK_Pos   (4U)

#define USB_OTG_DIEPEACHMSK1_NAKM   USB_OTG_DIEPEACHMSK1_NAKM_Msk

#define USB_OTG_DIEPEACHMSK1_NAKM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_NAKM_Pos)

#define USB_OTG_DIEPEACHMSK1_NAKM_Pos   (13U)

#define USB_OTG_DIEPEACHMSK1_TOM   USB_OTG_DIEPEACHMSK1_TOM_Msk

#define USB_OTG_DIEPEACHMSK1_TOM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_TOM_Pos)

#define USB_OTG_DIEPEACHMSK1_TOM_Pos   (3U)

#define USB_OTG_DIEPEACHMSK1_TXFURM   USB_OTG_DIEPEACHMSK1_TXFURM_Msk

#define USB_OTG_DIEPEACHMSK1_TXFURM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_TXFURM_Pos)

#define USB_OTG_DIEPEACHMSK1_TXFURM_Pos   (8U)

#define USB_OTG_DIEPEACHMSK1_XFRCM   USB_OTG_DIEPEACHMSK1_XFRCM_Msk

#define USB_OTG_DIEPEACHMSK1_XFRCM_Msk   (0x1UL << USB_OTG_DIEPEACHMSK1_XFRCM_Pos)

#define USB_OTG_DIEPEACHMSK1_XFRCM_Pos   (0U)

#define USB_OTG_DIEPEMPMSK_INEPTXFEM   USB_OTG_DIEPEMPMSK_INEPTXFEM_Msk

#define USB_OTG_DIEPEMPMSK_INEPTXFEM_Msk   (0xFFFFUL << USB_OTG_DIEPEMPMSK_INEPTXFEM_Pos)

#define USB_OTG_DIEPEMPMSK_INEPTXFEM_Pos   (0U)

#define USB_OTG_DIEPINT_AHBERR   USB_OTG_DIEPINT_AHBERR_Msk

#define USB_OTG_DIEPINT_AHBERR_Msk   (0x1UL << USB_OTG_DIEPINT_AHBERR_Pos)

#define USB_OTG_DIEPINT_AHBERR_Pos   (2U)

#define USB_OTG_DIEPINT_BERR   USB_OTG_DIEPINT_BERR_Msk

#define USB_OTG_DIEPINT_BERR_Msk   (0x1UL << USB_OTG_DIEPINT_BERR_Pos)

#define USB_OTG_DIEPINT_BERR_Pos   (12U)

#define USB_OTG_DIEPINT_BNA   USB_OTG_DIEPINT_BNA_Msk

#define USB_OTG_DIEPINT_BNA_Msk   (0x1UL << USB_OTG_DIEPINT_BNA_Pos)

#define USB_OTG_DIEPINT_BNA_Pos   (9U)

#define USB_OTG_DIEPINT_EPDISD   USB_OTG_DIEPINT_EPDISD_Msk

#define USB_OTG_DIEPINT_EPDISD_Msk   (0x1UL << USB_OTG_DIEPINT_EPDISD_Pos)

#define USB_OTG_DIEPINT_EPDISD_Pos   (1U)

#define USB_OTG_DIEPINT_INEPNE   USB_OTG_DIEPINT_INEPNE_Msk

#define USB_OTG_DIEPINT_INEPNE_Msk   (0x1UL << USB_OTG_DIEPINT_INEPNE_Pos)

#define USB_OTG_DIEPINT_INEPNE_Pos   (6U)

#define USB_OTG_DIEPINT_INEPNM   USB_OTG_DIEPINT_INEPNM_Msk

#define USB_OTG_DIEPINT_INEPNM_Msk   (0x1UL << USB_OTG_DIEPINT_INEPNM_Pos)

#define USB_OTG_DIEPINT_INEPNM_Pos   (5U)

#define USB_OTG_DIEPINT_ITTXFE   USB_OTG_DIEPINT_ITTXFE_Msk

#define USB_OTG_DIEPINT_ITTXFE_Msk   (0x1UL << USB_OTG_DIEPINT_ITTXFE_Pos)

#define USB_OTG_DIEPINT_ITTXFE_Pos   (4U)

#define USB_OTG_DIEPINT_NAK   USB_OTG_DIEPINT_NAK_Msk

#define USB_OTG_DIEPINT_NAK_Msk   (0x1UL << USB_OTG_DIEPINT_NAK_Pos)

#define USB_OTG_DIEPINT_NAK_Pos   (13U)

#define USB_OTG_DIEPINT_PKTDRPSTS   USB_OTG_DIEPINT_PKTDRPSTS_Msk

#define USB_OTG_DIEPINT_PKTDRPSTS_Msk   (0x1UL << USB_OTG_DIEPINT_PKTDRPSTS_Pos)

#define USB_OTG_DIEPINT_PKTDRPSTS_Pos   (11U)

#define USB_OTG_DIEPINT_TOC   USB_OTG_DIEPINT_TOC_Msk

#define USB_OTG_DIEPINT_TOC_Msk   (0x1UL << USB_OTG_DIEPINT_TOC_Pos)

#define USB_OTG_DIEPINT_TOC_Pos   (3U)

#define USB_OTG_DIEPINT_TXFE   USB_OTG_DIEPINT_TXFE_Msk

#define USB_OTG_DIEPINT_TXFE_Msk   (0x1UL << USB_OTG_DIEPINT_TXFE_Pos)

#define USB_OTG_DIEPINT_TXFE_Pos   (7U)

#define USB_OTG_DIEPINT_TXFIFOUDRN   USB_OTG_DIEPINT_TXFIFOUDRN_Msk

#define USB_OTG_DIEPINT_TXFIFOUDRN_Msk   (0x1UL << USB_OTG_DIEPINT_TXFIFOUDRN_Pos)

#define USB_OTG_DIEPINT_TXFIFOUDRN_Pos   (8U)

#define USB_OTG_DIEPINT_XFRC   USB_OTG_DIEPINT_XFRC_Msk

#define USB_OTG_DIEPINT_XFRC_Msk   (0x1UL << USB_OTG_DIEPINT_XFRC_Pos)

#define USB_OTG_DIEPINT_XFRC_Pos   (0U)

#define USB_OTG_DIEPMSK_BIM   USB_OTG_DIEPMSK_BIM_Msk

#define USB_OTG_DIEPMSK_BIM_Msk   (0x1UL << USB_OTG_DIEPMSK_BIM_Pos)

#define USB_OTG_DIEPMSK_BIM_Pos   (9U)

#define USB_OTG_DIEPMSK_EPDM   USB_OTG_DIEPMSK_EPDM_Msk

#define USB_OTG_DIEPMSK_EPDM_Msk   (0x1UL << USB_OTG_DIEPMSK_EPDM_Pos)

#define USB_OTG_DIEPMSK_EPDM_Pos   (1U)

#define USB_OTG_DIEPMSK_INEPNEM   USB_OTG_DIEPMSK_INEPNEM_Msk

#define USB_OTG_DIEPMSK_INEPNEM_Msk   (0x1UL << USB_OTG_DIEPMSK_INEPNEM_Pos)

#define USB_OTG_DIEPMSK_INEPNEM_Pos   (6U)

#define USB_OTG_DIEPMSK_INEPNMM   USB_OTG_DIEPMSK_INEPNMM_Msk

#define USB_OTG_DIEPMSK_INEPNMM_Msk   (0x1UL << USB_OTG_DIEPMSK_INEPNMM_Pos)

#define USB_OTG_DIEPMSK_INEPNMM_Pos   (5U)

#define USB_OTG_DIEPMSK_ITTXFEMSK   USB_OTG_DIEPMSK_ITTXFEMSK_Msk

#define USB_OTG_DIEPMSK_ITTXFEMSK_Msk   (0x1UL << USB_OTG_DIEPMSK_ITTXFEMSK_Pos)

#define USB_OTG_DIEPMSK_ITTXFEMSK_Pos   (4U)

#define USB_OTG_DIEPMSK_TOM   USB_OTG_DIEPMSK_TOM_Msk

#define USB_OTG_DIEPMSK_TOM_Msk   (0x1UL << USB_OTG_DIEPMSK_TOM_Pos)

#define USB_OTG_DIEPMSK_TOM_Pos   (3U)

#define USB_OTG_DIEPMSK_TXFURM   USB_OTG_DIEPMSK_TXFURM_Msk

#define USB_OTG_DIEPMSK_TXFURM_Msk   (0x1UL << USB_OTG_DIEPMSK_TXFURM_Pos)

#define USB_OTG_DIEPMSK_TXFURM_Pos   (8U)

#define USB_OTG_DIEPMSK_XFRCM   USB_OTG_DIEPMSK_XFRCM_Msk

#define USB_OTG_DIEPMSK_XFRCM_Msk   (0x1UL << USB_OTG_DIEPMSK_XFRCM_Pos)

#define USB_OTG_DIEPMSK_XFRCM_Pos   (0U)

#define USB_OTG_DIEPTSIZ_MULCNT   USB_OTG_DIEPTSIZ_MULCNT_Msk

#define USB_OTG_DIEPTSIZ_MULCNT_Msk   (0x3UL << USB_OTG_DIEPTSIZ_MULCNT_Pos)

#define USB_OTG_DIEPTSIZ_MULCNT_Pos   (29U)

#define USB_OTG_DIEPTSIZ_PKTCNT   USB_OTG_DIEPTSIZ_PKTCNT_Msk

#define USB_OTG_DIEPTSIZ_PKTCNT_Msk   (0x3FFUL << USB_OTG_DIEPTSIZ_PKTCNT_Pos)

#define USB_OTG_DIEPTSIZ_PKTCNT_Pos   (19U)

#define USB_OTG_DIEPTSIZ_XFRSIZ   USB_OTG_DIEPTSIZ_XFRSIZ_Msk

#define USB_OTG_DIEPTSIZ_XFRSIZ_Msk   (0x7FFFFUL << USB_OTG_DIEPTSIZ_XFRSIZ_Pos)

#define USB_OTG_DIEPTSIZ_XFRSIZ_Pos   (0U)

#define USB_OTG_DIEPTXF_INEPTXFD   USB_OTG_DIEPTXF_INEPTXFD_Msk

#define USB_OTG_DIEPTXF_INEPTXFD_Msk   (0xFFFFUL << USB_OTG_DIEPTXF_INEPTXFD_Pos)

#define USB_OTG_DIEPTXF_INEPTXFD_Pos   (16U)

#define USB_OTG_DIEPTXF_INEPTXSA   USB_OTG_DIEPTXF_INEPTXSA_Msk

#define USB_OTG_DIEPTXF_INEPTXSA_Msk   (0xFFFFUL << USB_OTG_DIEPTXF_INEPTXSA_Pos)

#define USB_OTG_DIEPTXF_INEPTXSA_Pos   (0U)

#define USB_OTG_DOEPCTL_CNAK   USB_OTG_DOEPCTL_CNAK_Msk

#define USB_OTG_DOEPCTL_CNAK_Msk   (0x1UL << USB_OTG_DOEPCTL_CNAK_Pos)

#define USB_OTG_DOEPCTL_CNAK_Pos   (26U)

#define USB_OTG_DOEPCTL_EPDIS   USB_OTG_DOEPCTL_EPDIS_Msk

#define USB_OTG_DOEPCTL_EPDIS_Msk   (0x1UL << USB_OTG_DOEPCTL_EPDIS_Pos)

#define USB_OTG_DOEPCTL_EPDIS_Pos   (30U)

#define USB_OTG_DOEPCTL_EPENA   USB_OTG_DOEPCTL_EPENA_Msk

#define USB_OTG_DOEPCTL_EPENA_Msk   (0x1UL << USB_OTG_DOEPCTL_EPENA_Pos)

#define USB_OTG_DOEPCTL_EPENA_Pos   (31U)

#define USB_OTG_DOEPCTL_EPTYP   USB_OTG_DOEPCTL_EPTYP_Msk

#define USB_OTG_DOEPCTL_EPTYP_0   (0x1UL << USB_OTG_DOEPCTL_EPTYP_Pos)

#define USB_OTG_DOEPCTL_EPTYP_1   (0x2UL << USB_OTG_DOEPCTL_EPTYP_Pos)

#define USB_OTG_DOEPCTL_EPTYP_Msk   (0x3UL << USB_OTG_DOEPCTL_EPTYP_Pos)

#define USB_OTG_DOEPCTL_EPTYP_Pos   (18U)

#define USB_OTG_DOEPCTL_MPSIZ   USB_OTG_DOEPCTL_MPSIZ_Msk /*!< Maximum packet size */

#define USB_OTG_DOEPCTL_MPSIZ_Msk   (0x7FFUL << USB_OTG_DOEPCTL_MPSIZ_Pos)

#define USB_OTG_DOEPCTL_MPSIZ_Pos   (0U)

#define USB_OTG_DOEPCTL_NAKSTS   USB_OTG_DOEPCTL_NAKSTS_Msk

#define USB_OTG_DOEPCTL_NAKSTS_Msk   (0x1UL << USB_OTG_DOEPCTL_NAKSTS_Pos)

#define USB_OTG_DOEPCTL_NAKSTS_Pos   (17U)

#define USB_OTG_DOEPCTL_SD0PID_SEVNFRM   USB_OTG_DOEPCTL_SD0PID_SEVNFRM_Msk

#define USB_OTG_DOEPCTL_SD0PID_SEVNFRM_Msk   (0x1UL << USB_OTG_DOEPCTL_SD0PID_SEVNFRM_Pos)

#define USB_OTG_DOEPCTL_SD0PID_SEVNFRM_Pos   (28U)

#define USB_OTG_DOEPCTL_SNAK   USB_OTG_DOEPCTL_SNAK_Msk

#define USB_OTG_DOEPCTL_SNAK_Msk   (0x1UL << USB_OTG_DOEPCTL_SNAK_Pos)

#define USB_OTG_DOEPCTL_SNAK_Pos   (27U)

#define USB_OTG_DOEPCTL_SNPM   USB_OTG_DOEPCTL_SNPM_Msk

#define USB_OTG_DOEPCTL_SNPM_Msk   (0x1UL << USB_OTG_DOEPCTL_SNPM_Pos)

#define USB_OTG_DOEPCTL_SNPM_Pos   (20U)

#define USB_OTG_DOEPCTL_SODDFRM   USB_OTG_DOEPCTL_SODDFRM_Msk

#define USB_OTG_DOEPCTL_SODDFRM_Msk   (0x1UL << USB_OTG_DOEPCTL_SODDFRM_Pos)

#define USB_OTG_DOEPCTL_SODDFRM_Pos   (29U)

#define USB_OTG_DOEPCTL_STALL   USB_OTG_DOEPCTL_STALL_Msk

#define USB_OTG_DOEPCTL_STALL_Msk   (0x1UL << USB_OTG_DOEPCTL_STALL_Pos)

#define USB_OTG_DOEPCTL_STALL_Pos   (21U)

#define USB_OTG_DOEPCTL_USBAEP   USB_OTG_DOEPCTL_USBAEP_Msk

#define USB_OTG_DOEPCTL_USBAEP_Msk   (0x1UL << USB_OTG_DOEPCTL_USBAEP_Pos)

#define USB_OTG_DOEPCTL_USBAEP_Pos   (15U)

#define USB_OTG_DOEPEACHMSK1_BERRM   USB_OTG_DOEPEACHMSK1_BERRM_Msk

#define USB_OTG_DOEPEACHMSK1_BERRM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_BERRM_Pos)

#define USB_OTG_DOEPEACHMSK1_BERRM_Pos   (12U)

#define USB_OTG_DOEPEACHMSK1_BIM   USB_OTG_DOEPEACHMSK1_BIM_Msk

#define USB_OTG_DOEPEACHMSK1_BIM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_BIM_Pos)

#define USB_OTG_DOEPEACHMSK1_BIM_Pos   (9U)

#define USB_OTG_DOEPEACHMSK1_EPDM   USB_OTG_DOEPEACHMSK1_EPDM_Msk

#define USB_OTG_DOEPEACHMSK1_EPDM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_EPDM_Pos)

#define USB_OTG_DOEPEACHMSK1_EPDM_Pos   (1U)

#define USB_OTG_DOEPEACHMSK1_INEPNEM   USB_OTG_DOEPEACHMSK1_INEPNEM_Msk

#define USB_OTG_DOEPEACHMSK1_INEPNEM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_INEPNEM_Pos)

#define USB_OTG_DOEPEACHMSK1_INEPNEM_Pos   (6U)

#define USB_OTG_DOEPEACHMSK1_INEPNMM   USB_OTG_DOEPEACHMSK1_INEPNMM_Msk

#define USB_OTG_DOEPEACHMSK1_INEPNMM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_INEPNMM_Pos)

#define USB_OTG_DOEPEACHMSK1_INEPNMM_Pos   (5U)

#define USB_OTG_DOEPEACHMSK1_ITTXFEMSK   USB_OTG_DOEPEACHMSK1_ITTXFEMSK_Msk

#define USB_OTG_DOEPEACHMSK1_ITTXFEMSK_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_ITTXFEMSK_Pos)

#define USB_OTG_DOEPEACHMSK1_ITTXFEMSK_Pos   (4U)

#define USB_OTG_DOEPEACHMSK1_NAKM   USB_OTG_DOEPEACHMSK1_NAKM_Msk

#define USB_OTG_DOEPEACHMSK1_NAKM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_NAKM_Pos)

#define USB_OTG_DOEPEACHMSK1_NAKM_Pos   (13U)

#define USB_OTG_DOEPEACHMSK1_NYETM   USB_OTG_DOEPEACHMSK1_NYETM_Msk

#define USB_OTG_DOEPEACHMSK1_NYETM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_NYETM_Pos)

#define USB_OTG_DOEPEACHMSK1_NYETM_Pos   (14U)

#define USB_OTG_DOEPEACHMSK1_TOM   USB_OTG_DOEPEACHMSK1_TOM_Msk

#define USB_OTG_DOEPEACHMSK1_TOM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_TOM_Pos)

#define USB_OTG_DOEPEACHMSK1_TOM_Pos   (3U)

#define USB_OTG_DOEPEACHMSK1_TXFURM   USB_OTG_DOEPEACHMSK1_TXFURM_Msk

#define USB_OTG_DOEPEACHMSK1_TXFURM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_TXFURM_Pos)

#define USB_OTG_DOEPEACHMSK1_TXFURM_Pos   (8U)

#define USB_OTG_DOEPEACHMSK1_XFRCM   USB_OTG_DOEPEACHMSK1_XFRCM_Msk

#define USB_OTG_DOEPEACHMSK1_XFRCM_Msk   (0x1UL << USB_OTG_DOEPEACHMSK1_XFRCM_Pos)

#define USB_OTG_DOEPEACHMSK1_XFRCM_Pos   (0U)

#define USB_OTG_DOEPINT_AHBERR   USB_OTG_DOEPINT_AHBERR_Msk

#define USB_OTG_DOEPINT_AHBERR_Msk   (0x1UL << USB_OTG_DOEPINT_AHBERR_Pos)

#define USB_OTG_DOEPINT_AHBERR_Pos   (2U)

#define USB_OTG_DOEPINT_B2BSTUP   USB_OTG_DOEPINT_B2BSTUP_Msk

#define USB_OTG_DOEPINT_B2BSTUP_Msk   (0x1UL << USB_OTG_DOEPINT_B2BSTUP_Pos)

#define USB_OTG_DOEPINT_B2BSTUP_Pos   (6U)

#define USB_OTG_DOEPINT_EPDISD   USB_OTG_DOEPINT_EPDISD_Msk

#define USB_OTG_DOEPINT_EPDISD_Msk   (0x1UL << USB_OTG_DOEPINT_EPDISD_Pos)

#define USB_OTG_DOEPINT_EPDISD_Pos   (1U)

#define USB_OTG_DOEPINT_NAK   USB_OTG_DOEPINT_NAK_Msk

#define USB_OTG_DOEPINT_NAK_Msk   (0x1UL << USB_OTG_DOEPINT_NAK_Pos)

#define USB_OTG_DOEPINT_NAK_Pos   (13U)

#define USB_OTG_DOEPINT_NYET   USB_OTG_DOEPINT_NYET_Msk

#define USB_OTG_DOEPINT_NYET_Msk   (0x1UL << USB_OTG_DOEPINT_NYET_Pos)

#define USB_OTG_DOEPINT_NYET_Pos   (14U)

#define USB_OTG_DOEPINT_OTEPDIS   USB_OTG_DOEPINT_OTEPDIS_Msk

#define USB_OTG_DOEPINT_OTEPDIS_Msk   (0x1UL << USB_OTG_DOEPINT_OTEPDIS_Pos)

#define USB_OTG_DOEPINT_OTEPDIS_Pos   (4U)

#define USB_OTG_DOEPINT_OTEPSPR   USB_OTG_DOEPINT_OTEPSPR_Msk

#define USB_OTG_DOEPINT_OTEPSPR_Msk   (0x1UL << USB_OTG_DOEPINT_OTEPSPR_Pos)

#define USB_OTG_DOEPINT_OTEPSPR_Pos   (5U)

#define USB_OTG_DOEPINT_OUTPKTERR   USB_OTG_DOEPINT_OUTPKTERR_Msk

#define USB_OTG_DOEPINT_OUTPKTERR_Msk   (0x1UL << USB_OTG_DOEPINT_OUTPKTERR_Pos)

#define USB_OTG_DOEPINT_OUTPKTERR_Pos   (8U)

#define USB_OTG_DOEPINT_STPKTRX   USB_OTG_DOEPINT_STPKTRX_Msk

#define USB_OTG_DOEPINT_STPKTRX_Msk   (0x1UL << USB_OTG_DOEPINT_STPKTRX_Pos)

#define USB_OTG_DOEPINT_STPKTRX_Pos   (15U)

#define USB_OTG_DOEPINT_STUP   USB_OTG_DOEPINT_STUP_Msk

#define USB_OTG_DOEPINT_STUP_Msk   (0x1UL << USB_OTG_DOEPINT_STUP_Pos)

#define USB_OTG_DOEPINT_STUP_Pos   (3U)

#define USB_OTG_DOEPINT_XFRC   USB_OTG_DOEPINT_XFRC_Msk

#define USB_OTG_DOEPINT_XFRC_Msk   (0x1UL << USB_OTG_DOEPINT_XFRC_Pos)

#define USB_OTG_DOEPINT_XFRC_Pos   (0U)

#define USB_OTG_DOEPMSK_AHBERRM   USB_OTG_DOEPMSK_AHBERRM_Msk

#define USB_OTG_DOEPMSK_AHBERRM_Msk   (0x1UL << USB_OTG_DOEPMSK_AHBERRM_Pos)

#define USB_OTG_DOEPMSK_AHBERRM_Pos   (2U)

#define USB_OTG_DOEPMSK_B2BSTUP   USB_OTG_DOEPMSK_B2BSTUP_Msk

#define USB_OTG_DOEPMSK_B2BSTUP_Msk   (0x1UL << USB_OTG_DOEPMSK_B2BSTUP_Pos)

#define USB_OTG_DOEPMSK_B2BSTUP_Pos   (6U)

#define USB_OTG_DOEPMSK_BERRM   USB_OTG_DOEPMSK_BERRM_Msk

#define USB_OTG_DOEPMSK_BERRM_Msk   (0x1UL << USB_OTG_DOEPMSK_BERRM_Pos)

#define USB_OTG_DOEPMSK_BERRM_Pos   (12U)

#define USB_OTG_DOEPMSK_BOIM   USB_OTG_DOEPMSK_BOIM_Msk

#define USB_OTG_DOEPMSK_BOIM_Msk   (0x1UL << USB_OTG_DOEPMSK_BOIM_Pos)

#define USB_OTG_DOEPMSK_BOIM_Pos   (9U)

#define USB_OTG_DOEPMSK_EPDM   USB_OTG_DOEPMSK_EPDM_Msk

#define USB_OTG_DOEPMSK_EPDM_Msk   (0x1UL << USB_OTG_DOEPMSK_EPDM_Pos)

#define USB_OTG_DOEPMSK_EPDM_Pos   (1U)

#define USB_OTG_DOEPMSK_NAKM   USB_OTG_DOEPMSK_NAKM_Msk

#define USB_OTG_DOEPMSK_NAKM_Msk   (0x1UL << USB_OTG_DOEPMSK_NAKM_Pos)

#define USB_OTG_DOEPMSK_NAKM_Pos   (13U)

#define USB_OTG_DOEPMSK_NYETM   USB_OTG_DOEPMSK_NYETM_Msk

#define USB_OTG_DOEPMSK_NYETM_Msk   (0x1UL << USB_OTG_DOEPMSK_NYETM_Pos)

#define USB_OTG_DOEPMSK_NYETM_Pos   (14U)

#define USB_OTG_DOEPMSK_OPEM   USB_OTG_DOEPMSK_OPEM_Msk

#define USB_OTG_DOEPMSK_OPEM_Msk   (0x1UL << USB_OTG_DOEPMSK_OPEM_Pos)

#define USB_OTG_DOEPMSK_OPEM_Pos   (8U)

#define USB_OTG_DOEPMSK_OTEPDM   USB_OTG_DOEPMSK_OTEPDM_Msk

#define USB_OTG_DOEPMSK_OTEPDM_Msk   (0x1UL << USB_OTG_DOEPMSK_OTEPDM_Pos)

#define USB_OTG_DOEPMSK_OTEPDM_Pos   (4U)

#define USB_OTG_DOEPMSK_OTEPSPRM   USB_OTG_DOEPMSK_OTEPSPRM_Msk

#define USB_OTG_DOEPMSK_OTEPSPRM_Msk   (0x1UL << USB_OTG_DOEPMSK_OTEPSPRM_Pos)

#define USB_OTG_DOEPMSK_OTEPSPRM_Pos   (5U)

#define USB_OTG_DOEPMSK_STUPM   USB_OTG_DOEPMSK_STUPM_Msk

#define USB_OTG_DOEPMSK_STUPM_Msk   (0x1UL << USB_OTG_DOEPMSK_STUPM_Pos)

#define USB_OTG_DOEPMSK_STUPM_Pos   (3U)

#define USB_OTG_DOEPMSK_XFRCM   USB_OTG_DOEPMSK_XFRCM_Msk

#define USB_OTG_DOEPMSK_XFRCM_Msk   (0x1UL << USB_OTG_DOEPMSK_XFRCM_Pos)

#define USB_OTG_DOEPMSK_XFRCM_Pos   (0U)

#define USB_OTG_DOEPTSIZ_PKTCNT   USB_OTG_DOEPTSIZ_PKTCNT_Msk

#define USB_OTG_DOEPTSIZ_PKTCNT_Msk   (0x3FFUL << USB_OTG_DOEPTSIZ_PKTCNT_Pos)

#define USB_OTG_DOEPTSIZ_PKTCNT_Pos   (19U)

#define USB_OTG_DOEPTSIZ_STUPCNT   USB_OTG_DOEPTSIZ_STUPCNT_Msk

#define USB_OTG_DOEPTSIZ_STUPCNT_0   (0x1UL << USB_OTG_DOEPTSIZ_STUPCNT_Pos)

#define USB_OTG_DOEPTSIZ_STUPCNT_1   (0x2UL << USB_OTG_DOEPTSIZ_STUPCNT_Pos)

#define USB_OTG_DOEPTSIZ_STUPCNT_Msk   (0x3UL << USB_OTG_DOEPTSIZ_STUPCNT_Pos)

#define USB_OTG_DOEPTSIZ_STUPCNT_Pos   (29U)

#define USB_OTG_DOEPTSIZ_XFRSIZ   USB_OTG_DOEPTSIZ_XFRSIZ_Msk

#define USB_OTG_DOEPTSIZ_XFRSIZ_Msk   (0x7FFFFUL << USB_OTG_DOEPTSIZ_XFRSIZ_Pos)

#define USB_OTG_DOEPTSIZ_XFRSIZ_Pos   (0U)

#define USB_OTG_DPID   USB_OTG_DPID_Msk

#define USB_OTG_DPID_0   (0x1UL << USB_OTG_DPID_Pos)

#define USB_OTG_DPID_1   (0x2UL << USB_OTG_DPID_Pos)

#define USB_OTG_DPID_Msk   (0x3UL << USB_OTG_DPID_Pos)

#define USB_OTG_DPID_Pos   (15U)

#define USB_OTG_DSTS_EERR   USB_OTG_DSTS_EERR_Msk

#define USB_OTG_DSTS_EERR_Msk   (0x1UL << USB_OTG_DSTS_EERR_Pos)

#define USB_OTG_DSTS_EERR_Pos   (3U)

#define USB_OTG_DSTS_ENUMSPD   USB_OTG_DSTS_ENUMSPD_Msk

#define USB_OTG_DSTS_ENUMSPD_0   (0x1UL << USB_OTG_DSTS_ENUMSPD_Pos)

#define USB_OTG_DSTS_ENUMSPD_1   (0x2UL << USB_OTG_DSTS_ENUMSPD_Pos)

#define USB_OTG_DSTS_ENUMSPD_Msk   (0x3UL << USB_OTG_DSTS_ENUMSPD_Pos)

#define USB_OTG_DSTS_ENUMSPD_Pos   (1U)

#define USB_OTG_DSTS_FNSOF   USB_OTG_DSTS_FNSOF_Msk

#define USB_OTG_DSTS_FNSOF_Msk   (0x3FFFUL << USB_OTG_DSTS_FNSOF_Pos)

#define USB_OTG_DSTS_FNSOF_Pos   (8U)

#define USB_OTG_DSTS_SUSPSTS   USB_OTG_DSTS_SUSPSTS_Msk

#define USB_OTG_DSTS_SUSPSTS_Msk   (0x1UL << USB_OTG_DSTS_SUSPSTS_Pos)

#define USB_OTG_DSTS_SUSPSTS_Pos   (0U)

#define USB_OTG_DTHRCTL_ARPEN   USB_OTG_DTHRCTL_ARPEN_Msk

#define USB_OTG_DTHRCTL_ARPEN_Msk   (0x1UL << USB_OTG_DTHRCTL_ARPEN_Pos)

#define USB_OTG_DTHRCTL_ARPEN_Pos   (27U)

#define USB_OTG_DTHRCTL_ISOTHREN   USB_OTG_DTHRCTL_ISOTHREN_Msk

#define USB_OTG_DTHRCTL_ISOTHREN_Msk   (0x1UL << USB_OTG_DTHRCTL_ISOTHREN_Pos)

#define USB_OTG_DTHRCTL_ISOTHREN_Pos   (1U)

#define USB_OTG_DTHRCTL_NONISOTHREN   USB_OTG_DTHRCTL_NONISOTHREN_Msk

#define USB_OTG_DTHRCTL_NONISOTHREN_Msk   (0x1UL << USB_OTG_DTHRCTL_NONISOTHREN_Pos)

#define USB_OTG_DTHRCTL_NONISOTHREN_Pos   (0U)

#define USB_OTG_DTHRCTL_RXTHREN   USB_OTG_DTHRCTL_RXTHREN_Msk

#define USB_OTG_DTHRCTL_RXTHREN_Msk   (0x1UL << USB_OTG_DTHRCTL_RXTHREN_Pos)

#define USB_OTG_DTHRCTL_RXTHREN_Pos   (16U)

#define USB_OTG_DTHRCTL_RXTHRLEN   USB_OTG_DTHRCTL_RXTHRLEN_Msk

#define USB_OTG_DTHRCTL_RXTHRLEN_0   (0x001UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_1   (0x002UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_2   (0x004UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_3   (0x008UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_4   (0x010UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_5   (0x020UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_6   (0x040UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_7   (0x080UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_8   (0x100UL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_Msk   (0x1FFUL << USB_OTG_DTHRCTL_RXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_RXTHRLEN_Pos   (17U)

#define USB_OTG_DTHRCTL_TXTHRLEN   USB_OTG_DTHRCTL_TXTHRLEN_Msk

#define USB_OTG_DTHRCTL_TXTHRLEN_0   (0x001UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_1   (0x002UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_2   (0x004UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_3   (0x008UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_4   (0x010UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_5   (0x020UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_6   (0x040UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_7   (0x080UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_8   (0x100UL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_Msk   (0x1FFUL << USB_OTG_DTHRCTL_TXTHRLEN_Pos)

#define USB_OTG_DTHRCTL_TXTHRLEN_Pos   (2U)

#define USB_OTG_DTXFSTS_INEPTFSAV   USB_OTG_DTXFSTS_INEPTFSAV_Msk

#define USB_OTG_DTXFSTS_INEPTFSAV_Msk   (0xFFFFUL << USB_OTG_DTXFSTS_INEPTFSAV_Pos)

#define USB_OTG_DTXFSTS_INEPTFSAV_Pos   (0U)

#define USB_OTG_DVBUSDIS_VBUSDT   USB_OTG_DVBUSDIS_VBUSDT_Msk

#define USB_OTG_DVBUSDIS_VBUSDT_Msk   (0xFFFFUL << USB_OTG_DVBUSDIS_VBUSDT_Pos)

#define USB_OTG_DVBUSDIS_VBUSDT_Pos   (0U)

#define USB_OTG_DVBUSPULSE_DVBUSP   USB_OTG_DVBUSPULSE_DVBUSP_Msk

#define USB_OTG_DVBUSPULSE_DVBUSP_Msk   (0xFFFUL << USB_OTG_DVBUSPULSE_DVBUSP_Pos)

#define USB_OTG_DVBUSPULSE_DVBUSP_Pos   (0U)

#define USB_OTG_EP_REG_SIZE   0x20UL

#define USB_OTG_EPNUM   USB_OTG_EPNUM_Msk

#define USB_OTG_EPNUM_0   (0x1UL << USB_OTG_EPNUM_Pos)

#define USB_OTG_EPNUM_1   (0x2UL << USB_OTG_EPNUM_Pos)

#define USB_OTG_EPNUM_2   (0x4UL << USB_OTG_EPNUM_Pos)

#define USB_OTG_EPNUM_3   (0x8UL << USB_OTG_EPNUM_Pos)

#define USB_OTG_EPNUM_Msk   (0xFUL << USB_OTG_EPNUM_Pos)

#define USB_OTG_EPNUM_Pos   (0U)

#define USB_OTG_FIFO_BASE   0x1000UL

#define USB_OTG_FIFO_SIZE   0x1000UL

#define USB_OTG_FRMNUM   USB_OTG_FRMNUM_Msk

#define USB_OTG_FRMNUM_0   (0x1UL << USB_OTG_FRMNUM_Pos)

#define USB_OTG_FRMNUM_1   (0x2UL << USB_OTG_FRMNUM_Pos)

#define USB_OTG_FRMNUM_2   (0x4UL << USB_OTG_FRMNUM_Pos)

#define USB_OTG_FRMNUM_3   (0x8UL << USB_OTG_FRMNUM_Pos)

#define USB_OTG_FRMNUM_Msk   (0xFUL << USB_OTG_FRMNUM_Pos)

#define USB_OTG_FRMNUM_Pos   (21U)

#define USB_OTG_FS   ((USB_OTG_GlobalTypeDef *) USB_OTG_FS_PERIPH_BASE)

#define USB_OTG_FS_HOST_MAX_CHANNEL_NBR   8U

#define USB_OTG_FS_MAX_IN_ENDPOINTS   4U /* Including EP0 */

#define USB_OTG_FS_MAX_OUT_ENDPOINTS   4U /* Including EP0 */

#define USB_OTG_FS_PERIPH_BASE   0x50000000UL

#define USB_OTG_FS_TOTAL_FIFO_SIZE   1280U /* in Bytes */

#define USB_OTG_GAHBCFG_DMAEN   USB_OTG_GAHBCFG_DMAEN_Msk

#define USB_OTG_GAHBCFG_DMAEN_Msk   (0x1UL << USB_OTG_GAHBCFG_DMAEN_Pos)

#define USB_OTG_GAHBCFG_DMAEN_Pos   (5U)

#define USB_OTG_GAHBCFG_GINT   USB_OTG_GAHBCFG_GINT_Msk

#define USB_OTG_GAHBCFG_GINT_Msk   (0x1UL << USB_OTG_GAHBCFG_GINT_Pos)

#define USB_OTG_GAHBCFG_GINT_Pos   (0U)

#define USB_OTG_GAHBCFG_HBSTLEN   USB_OTG_GAHBCFG_HBSTLEN_Msk

#define USB_OTG_GAHBCFG_HBSTLEN_0   (0x0UL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_1   (0x1UL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_2   (0x3UL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_3   (0x5UL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_4   (0x7UL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_Msk   (0xFUL << USB_OTG_GAHBCFG_HBSTLEN_Pos)

#define USB_OTG_GAHBCFG_HBSTLEN_Pos   (1U)

#define USB_OTG_GAHBCFG_PTXFELVL   USB_OTG_GAHBCFG_PTXFELVL_Msk

#define USB_OTG_GAHBCFG_PTXFELVL_Msk   (0x1UL << USB_OTG_GAHBCFG_PTXFELVL_Pos)

#define USB_OTG_GAHBCFG_PTXFELVL_Pos   (8U)

#define USB_OTG_GAHBCFG_TXFELVL   USB_OTG_GAHBCFG_TXFELVL_Msk

#define USB_OTG_GAHBCFG_TXFELVL_Msk   (0x1UL << USB_OTG_GAHBCFG_TXFELVL_Pos)

#define USB_OTG_GAHBCFG_TXFELVL_Pos   (7U)

#define USB_OTG_GCCFG_I2CPADEN   USB_OTG_GCCFG_I2CPADEN_Msk

#define USB_OTG_GCCFG_I2CPADEN_Msk   (0x1UL << USB_OTG_GCCFG_I2CPADEN_Pos)

#define USB_OTG_GCCFG_I2CPADEN_Pos   (17U)

#define USB_OTG_GCCFG_NOVBUSSENS   USB_OTG_GCCFG_NOVBUSSENS_Msk

#define USB_OTG_GCCFG_NOVBUSSENS_Msk   (0x1UL << USB_OTG_GCCFG_NOVBUSSENS_Pos)

#define USB_OTG_GCCFG_NOVBUSSENS_Pos   (21U)

#define USB_OTG_GCCFG_PWRDWN   USB_OTG_GCCFG_PWRDWN_Msk

#define USB_OTG_GCCFG_PWRDWN_Msk   (0x1UL << USB_OTG_GCCFG_PWRDWN_Pos)

#define USB_OTG_GCCFG_PWRDWN_Pos   (16U)

#define USB_OTG_GCCFG_SOFOUTEN   USB_OTG_GCCFG_SOFOUTEN_Msk

#define USB_OTG_GCCFG_SOFOUTEN_Msk   (0x1UL << USB_OTG_GCCFG_SOFOUTEN_Pos)

#define USB_OTG_GCCFG_SOFOUTEN_Pos   (20U)

#define USB_OTG_GCCFG_VBUSASEN   USB_OTG_GCCFG_VBUSASEN_Msk

#define USB_OTG_GCCFG_VBUSASEN_Msk   (0x1UL << USB_OTG_GCCFG_VBUSASEN_Pos)

#define USB_OTG_GCCFG_VBUSASEN_Pos   (18U)

#define USB_OTG_GCCFG_VBUSBSEN   USB_OTG_GCCFG_VBUSBSEN_Msk

#define USB_OTG_GCCFG_VBUSBSEN_Msk   (0x1UL << USB_OTG_GCCFG_VBUSBSEN_Pos)

#define USB_OTG_GCCFG_VBUSBSEN_Pos   (19U)

#define USB_OTG_GINTMSK_CIDSCHGM   USB_OTG_GINTMSK_CIDSCHGM_Msk

#define USB_OTG_GINTMSK_CIDSCHGM_Msk   (0x1UL << USB_OTG_GINTMSK_CIDSCHGM_Pos)

#define USB_OTG_GINTMSK_CIDSCHGM_Pos   (28U)

#define USB_OTG_GINTMSK_DISCINT   USB_OTG_GINTMSK_DISCINT_Msk

#define USB_OTG_GINTMSK_DISCINT_Msk   (0x1UL << USB_OTG_GINTMSK_DISCINT_Pos)

#define USB_OTG_GINTMSK_DISCINT_Pos   (29U)

#define USB_OTG_GINTMSK_ENUMDNEM   USB_OTG_GINTMSK_ENUMDNEM_Msk

#define USB_OTG_GINTMSK_ENUMDNEM_Msk   (0x1UL << USB_OTG_GINTMSK_ENUMDNEM_Pos)

#define USB_OTG_GINTMSK_ENUMDNEM_Pos   (13U)

#define USB_OTG_GINTMSK_EOPFM   USB_OTG_GINTMSK_EOPFM_Msk

#define USB_OTG_GINTMSK_EOPFM_Msk   (0x1UL << USB_OTG_GINTMSK_EOPFM_Pos)

#define USB_OTG_GINTMSK_EOPFM_Pos   (15U)

#define USB_OTG_GINTMSK_EPMISM   USB_OTG_GINTMSK_EPMISM_Msk

#define USB_OTG_GINTMSK_EPMISM_Msk   (0x1UL << USB_OTG_GINTMSK_EPMISM_Pos)

#define USB_OTG_GINTMSK_EPMISM_Pos   (17U)

#define USB_OTG_GINTMSK_ESUSPM   USB_OTG_GINTMSK_ESUSPM_Msk

#define USB_OTG_GINTMSK_ESUSPM_Msk   (0x1UL << USB_OTG_GINTMSK_ESUSPM_Pos)

#define USB_OTG_GINTMSK_ESUSPM_Pos   (10U)

#define USB_OTG_GINTMSK_FSUSPM   USB_OTG_GINTMSK_FSUSPM_Msk

#define USB_OTG_GINTMSK_FSUSPM_Msk   (0x1UL << USB_OTG_GINTMSK_FSUSPM_Pos)

#define USB_OTG_GINTMSK_FSUSPM_Pos   (22U)

#define USB_OTG_GINTMSK_GINAKEFFM   USB_OTG_GINTMSK_GINAKEFFM_Msk

#define USB_OTG_GINTMSK_GINAKEFFM_Msk   (0x1UL << USB_OTG_GINTMSK_GINAKEFFM_Pos)

#define USB_OTG_GINTMSK_GINAKEFFM_Pos   (6U)

#define USB_OTG_GINTMSK_GONAKEFFM   USB_OTG_GINTMSK_GONAKEFFM_Msk

#define USB_OTG_GINTMSK_GONAKEFFM_Msk   (0x1UL << USB_OTG_GINTMSK_GONAKEFFM_Pos)

#define USB_OTG_GINTMSK_GONAKEFFM_Pos   (7U)

#define USB_OTG_GINTMSK_HCIM   USB_OTG_GINTMSK_HCIM_Msk

#define USB_OTG_GINTMSK_HCIM_Msk   (0x1UL << USB_OTG_GINTMSK_HCIM_Pos)

#define USB_OTG_GINTMSK_HCIM_Pos   (25U)

#define USB_OTG_GINTMSK_IEPINT   USB_OTG_GINTMSK_IEPINT_Msk

#define USB_OTG_GINTMSK_IEPINT_Msk   (0x1UL << USB_OTG_GINTMSK_IEPINT_Pos)

#define USB_OTG_GINTMSK_IEPINT_Pos   (18U)

#define USB_OTG_GINTMSK_IISOIXFRM   USB_OTG_GINTMSK_IISOIXFRM_Msk

#define USB_OTG_GINTMSK_IISOIXFRM_Msk   (0x1UL << USB_OTG_GINTMSK_IISOIXFRM_Pos)

#define USB_OTG_GINTMSK_IISOIXFRM_Pos   (20U)

#define USB_OTG_GINTMSK_ISOODRPM   USB_OTG_GINTMSK_ISOODRPM_Msk

#define USB_OTG_GINTMSK_ISOODRPM_Msk   (0x1UL << USB_OTG_GINTMSK_ISOODRPM_Pos)

#define USB_OTG_GINTMSK_ISOODRPM_Pos   (14U)

#define USB_OTG_GINTMSK_MMISM   USB_OTG_GINTMSK_MMISM_Msk

#define USB_OTG_GINTMSK_MMISM_Msk   (0x1UL << USB_OTG_GINTMSK_MMISM_Pos)

#define USB_OTG_GINTMSK_MMISM_Pos   (1U)

#define USB_OTG_GINTMSK_NPTXFEM   USB_OTG_GINTMSK_NPTXFEM_Msk

#define USB_OTG_GINTMSK_NPTXFEM_Msk   (0x1UL << USB_OTG_GINTMSK_NPTXFEM_Pos)

#define USB_OTG_GINTMSK_NPTXFEM_Pos   (5U)

#define USB_OTG_GINTMSK_OEPINT   USB_OTG_GINTMSK_OEPINT_Msk

#define USB_OTG_GINTMSK_OEPINT_Msk   (0x1UL << USB_OTG_GINTMSK_OEPINT_Pos)

#define USB_OTG_GINTMSK_OEPINT_Pos   (19U)

#define USB_OTG_GINTMSK_OTGINT   USB_OTG_GINTMSK_OTGINT_Msk

#define USB_OTG_GINTMSK_OTGINT_Msk   (0x1UL << USB_OTG_GINTMSK_OTGINT_Pos)

#define USB_OTG_GINTMSK_OTGINT_Pos   (2U)

#define USB_OTG_GINTMSK_PRTIM   USB_OTG_GINTMSK_PRTIM_Msk

#define USB_OTG_GINTMSK_PRTIM_Msk   (0x1UL << USB_OTG_GINTMSK_PRTIM_Pos)

#define USB_OTG_GINTMSK_PRTIM_Pos   (24U)

#define USB_OTG_GINTMSK_PTXFEM   USB_OTG_GINTMSK_PTXFEM_Msk

#define USB_OTG_GINTMSK_PTXFEM_Msk   (0x1UL << USB_OTG_GINTMSK_PTXFEM_Pos)

#define USB_OTG_GINTMSK_PTXFEM_Pos   (26U)

#define USB_OTG_GINTMSK_PXFRM_IISOOXFRM   USB_OTG_GINTMSK_PXFRM_IISOOXFRM_Msk

#define USB_OTG_GINTMSK_PXFRM_IISOOXFRM_Msk   (0x1UL << USB_OTG_GINTMSK_PXFRM_IISOOXFRM_Pos)

#define USB_OTG_GINTMSK_PXFRM_IISOOXFRM_Pos   (21U)

#define USB_OTG_GINTMSK_RXFLVLM   USB_OTG_GINTMSK_RXFLVLM_Msk

#define USB_OTG_GINTMSK_RXFLVLM_Msk   (0x1UL << USB_OTG_GINTMSK_RXFLVLM_Pos)

#define USB_OTG_GINTMSK_RXFLVLM_Pos   (4U)

#define USB_OTG_GINTMSK_SOFM   USB_OTG_GINTMSK_SOFM_Msk

#define USB_OTG_GINTMSK_SOFM_Msk   (0x1UL << USB_OTG_GINTMSK_SOFM_Pos)

#define USB_OTG_GINTMSK_SOFM_Pos   (3U)

#define USB_OTG_GINTMSK_SRQIM   USB_OTG_GINTMSK_SRQIM_Msk

#define USB_OTG_GINTMSK_SRQIM_Msk   (0x1UL << USB_OTG_GINTMSK_SRQIM_Pos)

#define USB_OTG_GINTMSK_SRQIM_Pos   (30U)

#define USB_OTG_GINTMSK_USBRST   USB_OTG_GINTMSK_USBRST_Msk

#define USB_OTG_GINTMSK_USBRST_Msk   (0x1UL << USB_OTG_GINTMSK_USBRST_Pos)

#define USB_OTG_GINTMSK_USBRST_Pos   (12U)

#define USB_OTG_GINTMSK_USBSUSPM   USB_OTG_GINTMSK_USBSUSPM_Msk

#define USB_OTG_GINTMSK_USBSUSPM_Msk   (0x1UL << USB_OTG_GINTMSK_USBSUSPM_Pos)

#define USB_OTG_GINTMSK_USBSUSPM_Pos   (11U)

#define USB_OTG_GINTMSK_WUIM   USB_OTG_GINTMSK_WUIM_Msk

#define USB_OTG_GINTMSK_WUIM_Msk   (0x1UL << USB_OTG_GINTMSK_WUIM_Pos)

#define USB_OTG_GINTMSK_WUIM_Pos   (31U)

#define USB_OTG_GINTSTS_BOUTNAKEFF   USB_OTG_GINTSTS_BOUTNAKEFF_Msk

#define USB_OTG_GINTSTS_BOUTNAKEFF_Msk   (0x1UL << USB_OTG_GINTSTS_BOUTNAKEFF_Pos)

#define USB_OTG_GINTSTS_BOUTNAKEFF_Pos   (7U)

#define USB_OTG_GINTSTS_CIDSCHG   USB_OTG_GINTSTS_CIDSCHG_Msk

#define USB_OTG_GINTSTS_CIDSCHG_Msk   (0x1UL << USB_OTG_GINTSTS_CIDSCHG_Pos)

#define USB_OTG_GINTSTS_CIDSCHG_Pos   (28U)

#define USB_OTG_GINTSTS_CMOD   USB_OTG_GINTSTS_CMOD_Msk

#define USB_OTG_GINTSTS_CMOD_Msk   (0x1UL << USB_OTG_GINTSTS_CMOD_Pos)

#define USB_OTG_GINTSTS_CMOD_Pos   (0U)

#define USB_OTG_GINTSTS_DATAFSUSP   USB_OTG_GINTSTS_DATAFSUSP_Msk

#define USB_OTG_GINTSTS_DATAFSUSP_Msk   (0x1UL << USB_OTG_GINTSTS_DATAFSUSP_Pos)

#define USB_OTG_GINTSTS_DATAFSUSP_Pos   (22U)

#define USB_OTG_GINTSTS_DISCINT   USB_OTG_GINTSTS_DISCINT_Msk

#define USB_OTG_GINTSTS_DISCINT_Msk   (0x1UL << USB_OTG_GINTSTS_DISCINT_Pos)

#define USB_OTG_GINTSTS_DISCINT_Pos   (29U)

#define USB_OTG_GINTSTS_ENUMDNE   USB_OTG_GINTSTS_ENUMDNE_Msk

#define USB_OTG_GINTSTS_ENUMDNE_Msk   (0x1UL << USB_OTG_GINTSTS_ENUMDNE_Pos)

#define USB_OTG_GINTSTS_ENUMDNE_Pos   (13U)

#define USB_OTG_GINTSTS_EOPF   USB_OTG_GINTSTS_EOPF_Msk

#define USB_OTG_GINTSTS_EOPF_Msk   (0x1UL << USB_OTG_GINTSTS_EOPF_Pos)

#define USB_OTG_GINTSTS_EOPF_Pos   (15U)

#define USB_OTG_GINTSTS_ESUSP   USB_OTG_GINTSTS_ESUSP_Msk

#define USB_OTG_GINTSTS_ESUSP_Msk   (0x1UL << USB_OTG_GINTSTS_ESUSP_Pos)

#define USB_OTG_GINTSTS_ESUSP_Pos   (10U)

#define USB_OTG_GINTSTS_GINAKEFF   USB_OTG_GINTSTS_GINAKEFF_Msk

#define USB_OTG_GINTSTS_GINAKEFF_Msk   (0x1UL << USB_OTG_GINTSTS_GINAKEFF_Pos)

#define USB_OTG_GINTSTS_GINAKEFF_Pos   (6U)

#define USB_OTG_GINTSTS_HCINT   USB_OTG_GINTSTS_HCINT_Msk

#define USB_OTG_GINTSTS_HCINT_Msk   (0x1UL << USB_OTG_GINTSTS_HCINT_Pos)

#define USB_OTG_GINTSTS_HCINT_Pos   (25U)

#define USB_OTG_GINTSTS_HPRTINT   USB_OTG_GINTSTS_HPRTINT_Msk

#define USB_OTG_GINTSTS_HPRTINT_Msk   (0x1UL << USB_OTG_GINTSTS_HPRTINT_Pos)

#define USB_OTG_GINTSTS_HPRTINT_Pos   (24U)

#define USB_OTG_GINTSTS_IEPINT   USB_OTG_GINTSTS_IEPINT_Msk

#define USB_OTG_GINTSTS_IEPINT_Msk   (0x1UL << USB_OTG_GINTSTS_IEPINT_Pos)

#define USB_OTG_GINTSTS_IEPINT_Pos   (18U)

#define USB_OTG_GINTSTS_IISOIXFR   USB_OTG_GINTSTS_IISOIXFR_Msk

#define USB_OTG_GINTSTS_IISOIXFR_Msk   (0x1UL << USB_OTG_GINTSTS_IISOIXFR_Pos)

#define USB_OTG_GINTSTS_IISOIXFR_Pos   (20U)

#define USB_OTG_GINTSTS_ISOODRP   USB_OTG_GINTSTS_ISOODRP_Msk

#define USB_OTG_GINTSTS_ISOODRP_Msk   (0x1UL << USB_OTG_GINTSTS_ISOODRP_Pos)

#define USB_OTG_GINTSTS_ISOODRP_Pos   (14U)

#define USB_OTG_GINTSTS_MMIS   USB_OTG_GINTSTS_MMIS_Msk

#define USB_OTG_GINTSTS_MMIS_Msk   (0x1UL << USB_OTG_GINTSTS_MMIS_Pos)

#define USB_OTG_GINTSTS_MMIS_Pos   (1U)

#define USB_OTG_GINTSTS_NPTXFE   USB_OTG_GINTSTS_NPTXFE_Msk

#define USB_OTG_GINTSTS_NPTXFE_Msk   (0x1UL << USB_OTG_GINTSTS_NPTXFE_Pos)

#define USB_OTG_GINTSTS_NPTXFE_Pos   (5U)

#define USB_OTG_GINTSTS_OEPINT   USB_OTG_GINTSTS_OEPINT_Msk

#define USB_OTG_GINTSTS_OEPINT_Msk   (0x1UL << USB_OTG_GINTSTS_OEPINT_Pos)

#define USB_OTG_GINTSTS_OEPINT_Pos   (19U)

#define USB_OTG_GINTSTS_OTGINT   USB_OTG_GINTSTS_OTGINT_Msk

#define USB_OTG_GINTSTS_OTGINT_Msk   (0x1UL << USB_OTG_GINTSTS_OTGINT_Pos)

#define USB_OTG_GINTSTS_OTGINT_Pos   (2U)

#define USB_OTG_GINTSTS_PTXFE   USB_OTG_GINTSTS_PTXFE_Msk

#define USB_OTG_GINTSTS_PTXFE_Msk   (0x1UL << USB_OTG_GINTSTS_PTXFE_Pos)

#define USB_OTG_GINTSTS_PTXFE_Pos   (26U)

#define USB_OTG_GINTSTS_PXFR_INCOMPISOOUT   USB_OTG_GINTSTS_PXFR_INCOMPISOOUT_Msk

#define USB_OTG_GINTSTS_PXFR_INCOMPISOOUT_Msk   (0x1UL << USB_OTG_GINTSTS_PXFR_INCOMPISOOUT_Pos)

#define USB_OTG_GINTSTS_PXFR_INCOMPISOOUT_Pos   (21U)

#define USB_OTG_GINTSTS_RXFLVL   USB_OTG_GINTSTS_RXFLVL_Msk

#define USB_OTG_GINTSTS_RXFLVL_Msk   (0x1UL << USB_OTG_GINTSTS_RXFLVL_Pos)

#define USB_OTG_GINTSTS_RXFLVL_Pos   (4U)

#define USB_OTG_GINTSTS_SOF   USB_OTG_GINTSTS_SOF_Msk

#define USB_OTG_GINTSTS_SOF_Msk   (0x1UL << USB_OTG_GINTSTS_SOF_Pos)

#define USB_OTG_GINTSTS_SOF_Pos   (3U)

#define USB_OTG_GINTSTS_SRQINT   USB_OTG_GINTSTS_SRQINT_Msk

#define USB_OTG_GINTSTS_SRQINT_Msk   (0x1UL << USB_OTG_GINTSTS_SRQINT_Pos)

#define USB_OTG_GINTSTS_SRQINT_Pos   (30U)

#define USB_OTG_GINTSTS_USBRST   USB_OTG_GINTSTS_USBRST_Msk

#define USB_OTG_GINTSTS_USBRST_Msk   (0x1UL << USB_OTG_GINTSTS_USBRST_Pos)

#define USB_OTG_GINTSTS_USBRST_Pos   (12U)

#define USB_OTG_GINTSTS_USBSUSP   USB_OTG_GINTSTS_USBSUSP_Msk

#define USB_OTG_GINTSTS_USBSUSP_Msk   (0x1UL << USB_OTG_GINTSTS_USBSUSP_Pos)

#define USB_OTG_GINTSTS_USBSUSP_Pos   (11U)

#define USB_OTG_GINTSTS_WKUINT   USB_OTG_GINTSTS_WKUINT_Msk

#define USB_OTG_GINTSTS_WKUINT_Msk   (0x1UL << USB_OTG_GINTSTS_WKUINT_Pos)

#define USB_OTG_GINTSTS_WKUINT_Pos   (31U)

#define USB_OTG_GLOBAL_BASE   0x000UL

#define USB_OTG_GNPTXSTS_NPTQXSAV   USB_OTG_GNPTXSTS_NPTQXSAV_Msk

#define USB_OTG_GNPTXSTS_NPTQXSAV_0   (0x01UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_1   (0x02UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_2   (0x04UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_3   (0x08UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_4   (0x10UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_5   (0x20UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_6   (0x40UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_7   (0x80UL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_Msk   (0xFFUL << USB_OTG_GNPTXSTS_NPTQXSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTQXSAV_Pos   (16U)

#define USB_OTG_GNPTXSTS_NPTXFSAV   USB_OTG_GNPTXSTS_NPTXFSAV_Msk

#define USB_OTG_GNPTXSTS_NPTXFSAV_Msk   (0xFFFFUL << USB_OTG_GNPTXSTS_NPTXFSAV_Pos)

#define USB_OTG_GNPTXSTS_NPTXFSAV_Pos   (0U)

#define USB_OTG_GNPTXSTS_NPTXQTOP   USB_OTG_GNPTXSTS_NPTXQTOP_Msk

#define USB_OTG_GNPTXSTS_NPTXQTOP_0   (0x01UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_1   (0x02UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_2   (0x04UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_3   (0x08UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_4   (0x10UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_5   (0x20UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_6   (0x40UL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_Msk   (0x7FUL << USB_OTG_GNPTXSTS_NPTXQTOP_Pos)

#define USB_OTG_GNPTXSTS_NPTXQTOP_Pos   (24U)

#define USB_OTG_GOTGCTL_ASVLD   USB_OTG_GOTGCTL_ASVLD_Msk

#define USB_OTG_GOTGCTL_ASVLD_Msk   (0x1UL << USB_OTG_GOTGCTL_ASVLD_Pos)

#define USB_OTG_GOTGCTL_ASVLD_Pos   (18U)

#define USB_OTG_GOTGCTL_BSVLD   USB_OTG_GOTGCTL_BSVLD_Msk

#define USB_OTG_GOTGCTL_BSVLD_Msk   (0x1UL << USB_OTG_GOTGCTL_BSVLD_Pos)

#define USB_OTG_GOTGCTL_BSVLD_Pos   (19U)

#define USB_OTG_GOTGCTL_CIDSTS   USB_OTG_GOTGCTL_CIDSTS_Msk

#define USB_OTG_GOTGCTL_CIDSTS_Msk   (0x1UL << USB_OTG_GOTGCTL_CIDSTS_Pos)

#define USB_OTG_GOTGCTL_CIDSTS_Pos   (16U)

#define USB_OTG_GOTGCTL_DBCT   USB_OTG_GOTGCTL_DBCT_Msk

#define USB_OTG_GOTGCTL_DBCT_Msk   (0x1UL << USB_OTG_GOTGCTL_DBCT_Pos)

#define USB_OTG_GOTGCTL_DBCT_Pos   (17U)

#define USB_OTG_GOTGCTL_DHNPEN   USB_OTG_GOTGCTL_DHNPEN_Msk

#define USB_OTG_GOTGCTL_DHNPEN_Msk   (0x1UL << USB_OTG_GOTGCTL_DHNPEN_Pos)

#define USB_OTG_GOTGCTL_DHNPEN_Pos   (11U)

#define USB_OTG_GOTGCTL_HNGSCS   USB_OTG_GOTGCTL_HNGSCS_Msk

#define USB_OTG_GOTGCTL_HNGSCS_Msk   (0x1UL << USB_OTG_GOTGCTL_HNGSCS_Pos)

#define USB_OTG_GOTGCTL_HNGSCS_Pos   (8U)

#define USB_OTG_GOTGCTL_HNPRQ   USB_OTG_GOTGCTL_HNPRQ_Msk

#define USB_OTG_GOTGCTL_HNPRQ_Msk   (0x1UL << USB_OTG_GOTGCTL_HNPRQ_Pos)

#define USB_OTG_GOTGCTL_HNPRQ_Pos   (9U)

#define USB_OTG_GOTGCTL_HSHNPEN   USB_OTG_GOTGCTL_HSHNPEN_Msk

#define USB_OTG_GOTGCTL_HSHNPEN_Msk   (0x1UL << USB_OTG_GOTGCTL_HSHNPEN_Pos)

#define USB_OTG_GOTGCTL_HSHNPEN_Pos   (10U)

#define USB_OTG_GOTGCTL_SRQ   USB_OTG_GOTGCTL_SRQ_Msk

#define USB_OTG_GOTGCTL_SRQ_Msk   (0x1UL << USB_OTG_GOTGCTL_SRQ_Pos)

#define USB_OTG_GOTGCTL_SRQ_Pos   (1U)

#define USB_OTG_GOTGCTL_SRQSCS   USB_OTG_GOTGCTL_SRQSCS_Msk

#define USB_OTG_GOTGCTL_SRQSCS_Msk   (0x1UL << USB_OTG_GOTGCTL_SRQSCS_Pos)

#define USB_OTG_GOTGCTL_SRQSCS_Pos   (0U)

#define USB_OTG_GOTGINT_ADTOCHG   USB_OTG_GOTGINT_ADTOCHG_Msk

#define USB_OTG_GOTGINT_ADTOCHG_Msk   (0x1UL << USB_OTG_GOTGINT_ADTOCHG_Pos)

#define USB_OTG_GOTGINT_ADTOCHG_Pos   (18U)

#define USB_OTG_GOTGINT_DBCDNE   USB_OTG_GOTGINT_DBCDNE_Msk

#define USB_OTG_GOTGINT_DBCDNE_Msk   (0x1UL << USB_OTG_GOTGINT_DBCDNE_Pos)

#define USB_OTG_GOTGINT_DBCDNE_Pos   (19U)

#define USB_OTG_GOTGINT_HNGDET   USB_OTG_GOTGINT_HNGDET_Msk

#define USB_OTG_GOTGINT_HNGDET_Msk   (0x1UL << USB_OTG_GOTGINT_HNGDET_Pos)

#define USB_OTG_GOTGINT_HNGDET_Pos   (17U)

#define USB_OTG_GOTGINT_HNSSCHG   USB_OTG_GOTGINT_HNSSCHG_Msk

#define USB_OTG_GOTGINT_HNSSCHG_Msk   (0x1UL << USB_OTG_GOTGINT_HNSSCHG_Pos)

#define USB_OTG_GOTGINT_HNSSCHG_Pos   (9U)

#define USB_OTG_GOTGINT_SEDET   USB_OTG_GOTGINT_SEDET_Msk

#define USB_OTG_GOTGINT_SEDET_Msk   (0x1UL << USB_OTG_GOTGINT_SEDET_Pos)

#define USB_OTG_GOTGINT_SEDET_Pos   (2U)

#define USB_OTG_GOTGINT_SRSSCHG   USB_OTG_GOTGINT_SRSSCHG_Msk

#define USB_OTG_GOTGINT_SRSSCHG_Msk   (0x1UL << USB_OTG_GOTGINT_SRSSCHG_Pos)

#define USB_OTG_GOTGINT_SRSSCHG_Pos   (8U)

#define USB_OTG_GRSTCTL_AHBIDL   USB_OTG_GRSTCTL_AHBIDL_Msk

#define USB_OTG_GRSTCTL_AHBIDL_Msk   (0x1UL << USB_OTG_GRSTCTL_AHBIDL_Pos)

#define USB_OTG_GRSTCTL_AHBIDL_Pos   (31U)

#define USB_OTG_GRSTCTL_CSRST   USB_OTG_GRSTCTL_CSRST_Msk

#define USB_OTG_GRSTCTL_CSRST_Msk   (0x1UL << USB_OTG_GRSTCTL_CSRST_Pos)

#define USB_OTG_GRSTCTL_CSRST_Pos   (0U)

#define USB_OTG_GRSTCTL_DMAREQ   USB_OTG_GRSTCTL_DMAREQ_Msk

#define USB_OTG_GRSTCTL_DMAREQ_Msk   (0x1UL << USB_OTG_GRSTCTL_DMAREQ_Pos)

#define USB_OTG_GRSTCTL_DMAREQ_Pos   (30U)

#define USB_OTG_GRSTCTL_FCRST   USB_OTG_GRSTCTL_FCRST_Msk

#define USB_OTG_GRSTCTL_FCRST_Msk   (0x1UL << USB_OTG_GRSTCTL_FCRST_Pos)

#define USB_OTG_GRSTCTL_FCRST_Pos   (2U)

#define USB_OTG_GRSTCTL_HSRST   USB_OTG_GRSTCTL_HSRST_Msk

#define USB_OTG_GRSTCTL_HSRST_Msk   (0x1UL << USB_OTG_GRSTCTL_HSRST_Pos)

#define USB_OTG_GRSTCTL_HSRST_Pos   (1U)

#define USB_OTG_GRSTCTL_RXFFLSH   USB_OTG_GRSTCTL_RXFFLSH_Msk

#define USB_OTG_GRSTCTL_RXFFLSH_Msk   (0x1UL << USB_OTG_GRSTCTL_RXFFLSH_Pos)

#define USB_OTG_GRSTCTL_RXFFLSH_Pos   (4U)

#define USB_OTG_GRSTCTL_TXFFLSH   USB_OTG_GRSTCTL_TXFFLSH_Msk

#define USB_OTG_GRSTCTL_TXFFLSH_Msk   (0x1UL << USB_OTG_GRSTCTL_TXFFLSH_Pos)

#define USB_OTG_GRSTCTL_TXFFLSH_Pos   (5U)

#define USB_OTG_GRSTCTL_TXFNUM   USB_OTG_GRSTCTL_TXFNUM_Msk

#define USB_OTG_GRSTCTL_TXFNUM_0   (0x01UL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_1   (0x02UL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_2   (0x04UL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_3   (0x08UL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_4   (0x10UL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_Msk   (0x1FUL << USB_OTG_GRSTCTL_TXFNUM_Pos)

#define USB_OTG_GRSTCTL_TXFNUM_Pos   (6U)

#define USB_OTG_GRXFSIZ_RXFD   USB_OTG_GRXFSIZ_RXFD_Msk

#define USB_OTG_GRXFSIZ_RXFD_Msk   (0xFFFFUL << USB_OTG_GRXFSIZ_RXFD_Pos)

#define USB_OTG_GRXFSIZ_RXFD_Pos   (0U)

#define USB_OTG_GRXSTSP_BCNT   USB_OTG_GRXSTSP_BCNT_Msk

#define USB_OTG_GRXSTSP_BCNT_Msk   (0x7FFUL << USB_OTG_GRXSTSP_BCNT_Pos)

#define USB_OTG_GRXSTSP_BCNT_Pos   (4U)

#define USB_OTG_GRXSTSP_DPID   USB_OTG_GRXSTSP_DPID_Msk

#define USB_OTG_GRXSTSP_DPID_Msk   (0x3UL << USB_OTG_GRXSTSP_DPID_Pos)

#define USB_OTG_GRXSTSP_DPID_Pos   (15U)

#define USB_OTG_GRXSTSP_EPNUM   USB_OTG_GRXSTSP_EPNUM_Msk

#define USB_OTG_GRXSTSP_EPNUM_Msk   (0xFUL << USB_OTG_GRXSTSP_EPNUM_Pos)

#define USB_OTG_GRXSTSP_EPNUM_Pos   (0U)

#define USB_OTG_GRXSTSP_PKTSTS   USB_OTG_GRXSTSP_PKTSTS_Msk

#define USB_OTG_GRXSTSP_PKTSTS_Msk   (0xFUL << USB_OTG_GRXSTSP_PKTSTS_Pos)

#define USB_OTG_GRXSTSP_PKTSTS_Pos   (17U)

#define USB_OTG_GUSBCFG_CTXPKT   USB_OTG_GUSBCFG_CTXPKT_Msk

#define USB_OTG_GUSBCFG_CTXPKT_Msk   (0x1UL << USB_OTG_GUSBCFG_CTXPKT_Pos)

#define USB_OTG_GUSBCFG_CTXPKT_Pos   (31U)

#define USB_OTG_GUSBCFG_FDMOD   USB_OTG_GUSBCFG_FDMOD_Msk

#define USB_OTG_GUSBCFG_FDMOD_Msk   (0x1UL << USB_OTG_GUSBCFG_FDMOD_Pos)

#define USB_OTG_GUSBCFG_FDMOD_Pos   (30U)

#define USB_OTG_GUSBCFG_FHMOD   USB_OTG_GUSBCFG_FHMOD_Msk

#define USB_OTG_GUSBCFG_FHMOD_Msk   (0x1UL << USB_OTG_GUSBCFG_FHMOD_Pos)

#define USB_OTG_GUSBCFG_FHMOD_Pos   (29U)

#define USB_OTG_GUSBCFG_HNPCAP   USB_OTG_GUSBCFG_HNPCAP_Msk

#define USB_OTG_GUSBCFG_HNPCAP_Msk   (0x1UL << USB_OTG_GUSBCFG_HNPCAP_Pos)

#define USB_OTG_GUSBCFG_HNPCAP_Pos   (9U)

#define USB_OTG_GUSBCFG_PCCI   USB_OTG_GUSBCFG_PCCI_Msk

#define USB_OTG_GUSBCFG_PCCI_Msk   (0x1UL << USB_OTG_GUSBCFG_PCCI_Pos)

#define USB_OTG_GUSBCFG_PCCI_Pos   (23U)

#define USB_OTG_GUSBCFG_PHYLPCS   USB_OTG_GUSBCFG_PHYLPCS_Msk

#define USB_OTG_GUSBCFG_PHYLPCS_Msk   (0x1UL << USB_OTG_GUSBCFG_PHYLPCS_Pos)

#define USB_OTG_GUSBCFG_PHYLPCS_Pos   (15U)

#define USB_OTG_GUSBCFG_PHYSEL   USB_OTG_GUSBCFG_PHYSEL_Msk

#define USB_OTG_GUSBCFG_PHYSEL_Msk   (0x1UL << USB_OTG_GUSBCFG_PHYSEL_Pos)

#define USB_OTG_GUSBCFG_PHYSEL_Pos   (6U)

#define USB_OTG_GUSBCFG_PTCI   USB_OTG_GUSBCFG_PTCI_Msk

#define USB_OTG_GUSBCFG_PTCI_Msk   (0x1UL << USB_OTG_GUSBCFG_PTCI_Pos)

#define USB_OTG_GUSBCFG_PTCI_Pos   (24U)

#define USB_OTG_GUSBCFG_SRPCAP   USB_OTG_GUSBCFG_SRPCAP_Msk

#define USB_OTG_GUSBCFG_SRPCAP_Msk   (0x1UL << USB_OTG_GUSBCFG_SRPCAP_Pos)

#define USB_OTG_GUSBCFG_SRPCAP_Pos   (8U)

#define USB_OTG_GUSBCFG_TOCAL   USB_OTG_GUSBCFG_TOCAL_Msk

#define USB_OTG_GUSBCFG_TOCAL_0   (0x1UL << USB_OTG_GUSBCFG_TOCAL_Pos)

#define USB_OTG_GUSBCFG_TOCAL_1   (0x2UL << USB_OTG_GUSBCFG_TOCAL_Pos)

#define USB_OTG_GUSBCFG_TOCAL_2   (0x4UL << USB_OTG_GUSBCFG_TOCAL_Pos)

#define USB_OTG_GUSBCFG_TOCAL_Msk   (0x7UL << USB_OTG_GUSBCFG_TOCAL_Pos)

#define USB_OTG_GUSBCFG_TOCAL_Pos   (0U)

#define USB_OTG_GUSBCFG_TRDT   USB_OTG_GUSBCFG_TRDT_Msk

#define USB_OTG_GUSBCFG_TRDT_0   (0x1UL << USB_OTG_GUSBCFG_TRDT_Pos)

#define USB_OTG_GUSBCFG_TRDT_1   (0x2UL << USB_OTG_GUSBCFG_TRDT_Pos)

#define USB_OTG_GUSBCFG_TRDT_2   (0x4UL << USB_OTG_GUSBCFG_TRDT_Pos)

#define USB_OTG_GUSBCFG_TRDT_3   (0x8UL << USB_OTG_GUSBCFG_TRDT_Pos)

#define USB_OTG_GUSBCFG_TRDT_Msk   (0xFUL << USB_OTG_GUSBCFG_TRDT_Pos)

#define USB_OTG_GUSBCFG_TRDT_Pos   (10U)

#define USB_OTG_GUSBCFG_TSDPS   USB_OTG_GUSBCFG_TSDPS_Msk

#define USB_OTG_GUSBCFG_TSDPS_Msk   (0x1UL << USB_OTG_GUSBCFG_TSDPS_Pos)

#define USB_OTG_GUSBCFG_TSDPS_Pos   (22U)

#define USB_OTG_GUSBCFG_ULPIAR   USB_OTG_GUSBCFG_ULPIAR_Msk

#define USB_OTG_GUSBCFG_ULPIAR_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPIAR_Pos)

#define USB_OTG_GUSBCFG_ULPIAR_Pos   (18U)

#define USB_OTG_GUSBCFG_ULPICSM   USB_OTG_GUSBCFG_ULPICSM_Msk

#define USB_OTG_GUSBCFG_ULPICSM_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPICSM_Pos)

#define USB_OTG_GUSBCFG_ULPICSM_Pos   (19U)

#define USB_OTG_GUSBCFG_ULPIEVBUSD   USB_OTG_GUSBCFG_ULPIEVBUSD_Msk

#define USB_OTG_GUSBCFG_ULPIEVBUSD_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPIEVBUSD_Pos)

#define USB_OTG_GUSBCFG_ULPIEVBUSD_Pos   (20U)

#define USB_OTG_GUSBCFG_ULPIEVBUSI   USB_OTG_GUSBCFG_ULPIEVBUSI_Msk

#define USB_OTG_GUSBCFG_ULPIEVBUSI_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPIEVBUSI_Pos)

#define USB_OTG_GUSBCFG_ULPIEVBUSI_Pos   (21U)

#define USB_OTG_GUSBCFG_ULPIFSLS   USB_OTG_GUSBCFG_ULPIFSLS_Msk

#define USB_OTG_GUSBCFG_ULPIFSLS_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPIFSLS_Pos)

#define USB_OTG_GUSBCFG_ULPIFSLS_Pos   (17U)

#define USB_OTG_GUSBCFG_ULPIIPD   USB_OTG_GUSBCFG_ULPIIPD_Msk

#define USB_OTG_GUSBCFG_ULPIIPD_Msk   (0x1UL << USB_OTG_GUSBCFG_ULPIIPD_Pos)

#define USB_OTG_GUSBCFG_ULPIIPD_Pos   (25U)

#define USB_OTG_HAINT_HAINT   USB_OTG_HAINT_HAINT_Msk

#define USB_OTG_HAINT_HAINT_Msk   (0xFFFFUL << USB_OTG_HAINT_HAINT_Pos)

#define USB_OTG_HAINT_HAINT_Pos   (0U)

#define USB_OTG_HAINTMSK_HAINTM   USB_OTG_HAINTMSK_HAINTM_Msk

#define USB_OTG_HAINTMSK_HAINTM_Msk   (0xFFFFUL << USB_OTG_HAINTMSK_HAINTM_Pos)

#define USB_OTG_HAINTMSK_HAINTM_Pos   (0U)

#define USB_OTG_HCCHAR_CHDIS   USB_OTG_HCCHAR_CHDIS_Msk

#define USB_OTG_HCCHAR_CHDIS_Msk   (0x1UL << USB_OTG_HCCHAR_CHDIS_Pos)

#define USB_OTG_HCCHAR_CHDIS_Pos   (30U)

#define USB_OTG_HCCHAR_CHENA   USB_OTG_HCCHAR_CHENA_Msk

#define USB_OTG_HCCHAR_CHENA_Msk   (0x1UL << USB_OTG_HCCHAR_CHENA_Pos)

#define USB_OTG_HCCHAR_CHENA_Pos   (31U)

#define USB_OTG_HCCHAR_DAD   USB_OTG_HCCHAR_DAD_Msk

#define USB_OTG_HCCHAR_DAD_0   (0x01UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_1   (0x02UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_2   (0x04UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_3   (0x08UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_4   (0x10UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_5   (0x20UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_6   (0x40UL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_Msk   (0x7FUL << USB_OTG_HCCHAR_DAD_Pos)

#define USB_OTG_HCCHAR_DAD_Pos   (22U)

#define USB_OTG_HCCHAR_EPDIR   USB_OTG_HCCHAR_EPDIR_Msk

#define USB_OTG_HCCHAR_EPDIR_Msk   (0x1UL << USB_OTG_HCCHAR_EPDIR_Pos)

#define USB_OTG_HCCHAR_EPDIR_Pos   (15U)

#define USB_OTG_HCCHAR_EPNUM   USB_OTG_HCCHAR_EPNUM_Msk

#define USB_OTG_HCCHAR_EPNUM_0   (0x1UL << USB_OTG_HCCHAR_EPNUM_Pos)

#define USB_OTG_HCCHAR_EPNUM_1   (0x2UL << USB_OTG_HCCHAR_EPNUM_Pos)

#define USB_OTG_HCCHAR_EPNUM_2   (0x4UL << USB_OTG_HCCHAR_EPNUM_Pos)

#define USB_OTG_HCCHAR_EPNUM_3   (0x8UL << USB_OTG_HCCHAR_EPNUM_Pos)

#define USB_OTG_HCCHAR_EPNUM_Msk   (0xFUL << USB_OTG_HCCHAR_EPNUM_Pos)

#define USB_OTG_HCCHAR_EPNUM_Pos   (11U)

#define USB_OTG_HCCHAR_EPTYP   USB_OTG_HCCHAR_EPTYP_Msk

#define USB_OTG_HCCHAR_EPTYP_0   (0x1UL << USB_OTG_HCCHAR_EPTYP_Pos)

#define USB_OTG_HCCHAR_EPTYP_1   (0x2UL << USB_OTG_HCCHAR_EPTYP_Pos)

#define USB_OTG_HCCHAR_EPTYP_Msk   (0x3UL << USB_OTG_HCCHAR_EPTYP_Pos)

#define USB_OTG_HCCHAR_EPTYP_Pos   (18U)

#define USB_OTG_HCCHAR_LSDEV   USB_OTG_HCCHAR_LSDEV_Msk

#define USB_OTG_HCCHAR_LSDEV_Msk   (0x1UL << USB_OTG_HCCHAR_LSDEV_Pos)

#define USB_OTG_HCCHAR_LSDEV_Pos   (17U)

#define USB_OTG_HCCHAR_MC   USB_OTG_HCCHAR_MC_Msk

#define USB_OTG_HCCHAR_MC_0   (0x1UL << USB_OTG_HCCHAR_MC_Pos)

#define USB_OTG_HCCHAR_MC_1   (0x2UL << USB_OTG_HCCHAR_MC_Pos)

#define USB_OTG_HCCHAR_MC_Msk   (0x3UL << USB_OTG_HCCHAR_MC_Pos)

#define USB_OTG_HCCHAR_MC_Pos   (20U)

#define USB_OTG_HCCHAR_MPSIZ   USB_OTG_HCCHAR_MPSIZ_Msk

#define USB_OTG_HCCHAR_MPSIZ_Msk   (0x7FFUL << USB_OTG_HCCHAR_MPSIZ_Pos)

#define USB_OTG_HCCHAR_MPSIZ_Pos   (0U)

#define USB_OTG_HCCHAR_ODDFRM   USB_OTG_HCCHAR_ODDFRM_Msk

#define USB_OTG_HCCHAR_ODDFRM_Msk   (0x1UL << USB_OTG_HCCHAR_ODDFRM_Pos)

#define USB_OTG_HCCHAR_ODDFRM_Pos   (29U)

#define USB_OTG_HCDMA_DMAADDR   USB_OTG_HCDMA_DMAADDR_Msk

#define USB_OTG_HCDMA_DMAADDR_Msk   (0xFFFFFFFFUL << USB_OTG_HCDMA_DMAADDR_Pos)

#define USB_OTG_HCDMA_DMAADDR_Pos   (0U)

#define USB_OTG_HCFG_FSLSPCS   USB_OTG_HCFG_FSLSPCS_Msk

#define USB_OTG_HCFG_FSLSPCS_0   (0x1UL << USB_OTG_HCFG_FSLSPCS_Pos)

#define USB_OTG_HCFG_FSLSPCS_1   (0x2UL << USB_OTG_HCFG_FSLSPCS_Pos)

#define USB_OTG_HCFG_FSLSPCS_Msk   (0x3UL << USB_OTG_HCFG_FSLSPCS_Pos)

#define USB_OTG_HCFG_FSLSPCS_Pos   (0U)

#define USB_OTG_HCFG_FSLSS   USB_OTG_HCFG_FSLSS_Msk

#define USB_OTG_HCFG_FSLSS_Msk   (0x1UL << USB_OTG_HCFG_FSLSS_Pos)

#define USB_OTG_HCFG_FSLSS_Pos   (2U)

#define USB_OTG_HCINT_ACK   USB_OTG_HCINT_ACK_Msk

#define USB_OTG_HCINT_ACK_Msk   (0x1UL << USB_OTG_HCINT_ACK_Pos)

#define USB_OTG_HCINT_ACK_Pos   (5U)

#define USB_OTG_HCINT_AHBERR   USB_OTG_HCINT_AHBERR_Msk

#define USB_OTG_HCINT_AHBERR_Msk   (0x1UL << USB_OTG_HCINT_AHBERR_Pos)

#define USB_OTG_HCINT_AHBERR_Pos   (2U)

#define USB_OTG_HCINT_BBERR   USB_OTG_HCINT_BBERR_Msk

#define USB_OTG_HCINT_BBERR_Msk   (0x1UL << USB_OTG_HCINT_BBERR_Pos)

#define USB_OTG_HCINT_BBERR_Pos   (8U)

#define USB_OTG_HCINT_CHH   USB_OTG_HCINT_CHH_Msk

#define USB_OTG_HCINT_CHH_Msk   (0x1UL << USB_OTG_HCINT_CHH_Pos)

#define USB_OTG_HCINT_CHH_Pos   (1U)

#define USB_OTG_HCINT_DTERR   USB_OTG_HCINT_DTERR_Msk

#define USB_OTG_HCINT_DTERR_Msk   (0x1UL << USB_OTG_HCINT_DTERR_Pos)

#define USB_OTG_HCINT_DTERR_Pos   (10U)

#define USB_OTG_HCINT_FRMOR   USB_OTG_HCINT_FRMOR_Msk

#define USB_OTG_HCINT_FRMOR_Msk   (0x1UL << USB_OTG_HCINT_FRMOR_Pos)

#define USB_OTG_HCINT_FRMOR_Pos   (9U)

#define USB_OTG_HCINT_NAK   USB_OTG_HCINT_NAK_Msk

#define USB_OTG_HCINT_NAK_Msk   (0x1UL << USB_OTG_HCINT_NAK_Pos)

#define USB_OTG_HCINT_NAK_Pos   (4U)

#define USB_OTG_HCINT_NYET   USB_OTG_HCINT_NYET_Msk

#define USB_OTG_HCINT_NYET_Msk   (0x1UL << USB_OTG_HCINT_NYET_Pos)

#define USB_OTG_HCINT_NYET_Pos   (6U)

#define USB_OTG_HCINT_STALL   USB_OTG_HCINT_STALL_Msk

#define USB_OTG_HCINT_STALL_Msk   (0x1UL << USB_OTG_HCINT_STALL_Pos)

#define USB_OTG_HCINT_STALL_Pos   (3U)

#define USB_OTG_HCINT_TXERR   USB_OTG_HCINT_TXERR_Msk

#define USB_OTG_HCINT_TXERR_Msk   (0x1UL << USB_OTG_HCINT_TXERR_Pos)

#define USB_OTG_HCINT_TXERR_Pos   (7U)

#define USB_OTG_HCINT_XFRC   USB_OTG_HCINT_XFRC_Msk

#define USB_OTG_HCINT_XFRC_Msk   (0x1UL << USB_OTG_HCINT_XFRC_Pos)

#define USB_OTG_HCINT_XFRC_Pos   (0U)

#define USB_OTG_HCINTMSK_ACKM   USB_OTG_HCINTMSK_ACKM_Msk

#define USB_OTG_HCINTMSK_ACKM_Msk   (0x1UL << USB_OTG_HCINTMSK_ACKM_Pos)

#define USB_OTG_HCINTMSK_ACKM_Pos   (5U)

#define USB_OTG_HCINTMSK_AHBERR   USB_OTG_HCINTMSK_AHBERR_Msk

#define USB_OTG_HCINTMSK_AHBERR_Msk   (0x1UL << USB_OTG_HCINTMSK_AHBERR_Pos)

#define USB_OTG_HCINTMSK_AHBERR_Pos   (2U)

#define USB_OTG_HCINTMSK_BBERRM   USB_OTG_HCINTMSK_BBERRM_Msk

#define USB_OTG_HCINTMSK_BBERRM_Msk   (0x1UL << USB_OTG_HCINTMSK_BBERRM_Pos)

#define USB_OTG_HCINTMSK_BBERRM_Pos   (8U)

#define USB_OTG_HCINTMSK_CHHM   USB_OTG_HCINTMSK_CHHM_Msk

#define USB_OTG_HCINTMSK_CHHM_Msk   (0x1UL << USB_OTG_HCINTMSK_CHHM_Pos)

#define USB_OTG_HCINTMSK_CHHM_Pos   (1U)

#define USB_OTG_HCINTMSK_DTERRM   USB_OTG_HCINTMSK_DTERRM_Msk

#define USB_OTG_HCINTMSK_DTERRM_Msk   (0x1UL << USB_OTG_HCINTMSK_DTERRM_Pos)

#define USB_OTG_HCINTMSK_DTERRM_Pos   (10U)

#define USB_OTG_HCINTMSK_FRMORM   USB_OTG_HCINTMSK_FRMORM_Msk

#define USB_OTG_HCINTMSK_FRMORM_Msk   (0x1UL << USB_OTG_HCINTMSK_FRMORM_Pos)

#define USB_OTG_HCINTMSK_FRMORM_Pos   (9U)

#define USB_OTG_HCINTMSK_NAKM   USB_OTG_HCINTMSK_NAKM_Msk

#define USB_OTG_HCINTMSK_NAKM_Msk   (0x1UL << USB_OTG_HCINTMSK_NAKM_Pos)

#define USB_OTG_HCINTMSK_NAKM_Pos   (4U)

#define USB_OTG_HCINTMSK_NYET   USB_OTG_HCINTMSK_NYET_Msk

#define USB_OTG_HCINTMSK_NYET_Msk   (0x1UL << USB_OTG_HCINTMSK_NYET_Pos)

#define USB_OTG_HCINTMSK_NYET_Pos   (6U)

#define USB_OTG_HCINTMSK_STALLM   USB_OTG_HCINTMSK_STALLM_Msk

#define USB_OTG_HCINTMSK_STALLM_Msk   (0x1UL << USB_OTG_HCINTMSK_STALLM_Pos)

#define USB_OTG_HCINTMSK_STALLM_Pos   (3U)

#define USB_OTG_HCINTMSK_TXERRM   USB_OTG_HCINTMSK_TXERRM_Msk

#define USB_OTG_HCINTMSK_TXERRM_Msk   (0x1UL << USB_OTG_HCINTMSK_TXERRM_Pos)

#define USB_OTG_HCINTMSK_TXERRM_Pos   (7U)

#define USB_OTG_HCINTMSK_XFRCM   USB_OTG_HCINTMSK_XFRCM_Msk

#define USB_OTG_HCINTMSK_XFRCM_Msk   (0x1UL << USB_OTG_HCINTMSK_XFRCM_Pos)

#define USB_OTG_HCINTMSK_XFRCM_Pos   (0U)

#define USB_OTG_HCSPLT_COMPLSPLT   USB_OTG_HCSPLT_COMPLSPLT_Msk

#define USB_OTG_HCSPLT_COMPLSPLT_Msk   (0x1UL << USB_OTG_HCSPLT_COMPLSPLT_Pos)

#define USB_OTG_HCSPLT_COMPLSPLT_Pos   (16U)

#define USB_OTG_HCSPLT_HUBADDR   USB_OTG_HCSPLT_HUBADDR_Msk

#define USB_OTG_HCSPLT_HUBADDR_0   (0x01UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_1   (0x02UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_2   (0x04UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_3   (0x08UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_4   (0x10UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_5   (0x20UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_6   (0x40UL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_Msk   (0x7FUL << USB_OTG_HCSPLT_HUBADDR_Pos)

#define USB_OTG_HCSPLT_HUBADDR_Pos   (7U)

#define USB_OTG_HCSPLT_PRTADDR   USB_OTG_HCSPLT_PRTADDR_Msk

#define USB_OTG_HCSPLT_PRTADDR_0   (0x01UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_1   (0x02UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_2   (0x04UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_3   (0x08UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_4   (0x10UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_5   (0x20UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_6   (0x40UL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_Msk   (0x7FUL << USB_OTG_HCSPLT_PRTADDR_Pos)

#define USB_OTG_HCSPLT_PRTADDR_Pos   (0U)

#define USB_OTG_HCSPLT_SPLITEN   USB_OTG_HCSPLT_SPLITEN_Msk

#define USB_OTG_HCSPLT_SPLITEN_Msk   (0x1UL << USB_OTG_HCSPLT_SPLITEN_Pos)

#define USB_OTG_HCSPLT_SPLITEN_Pos   (31U)

#define USB_OTG_HCSPLT_XACTPOS   USB_OTG_HCSPLT_XACTPOS_Msk

#define USB_OTG_HCSPLT_XACTPOS_0   (0x1UL << USB_OTG_HCSPLT_XACTPOS_Pos)

#define USB_OTG_HCSPLT_XACTPOS_1   (0x2UL << USB_OTG_HCSPLT_XACTPOS_Pos)

#define USB_OTG_HCSPLT_XACTPOS_Msk   (0x3UL << USB_OTG_HCSPLT_XACTPOS_Pos)

#define USB_OTG_HCSPLT_XACTPOS_Pos   (14U)

#define USB_OTG_HCTSIZ_DOPING   USB_OTG_HCTSIZ_DOPING_Msk

#define USB_OTG_HCTSIZ_DOPING_Msk   (0x1UL << USB_OTG_HCTSIZ_DOPING_Pos)

#define USB_OTG_HCTSIZ_DOPING_Pos   (31U)

#define USB_OTG_HCTSIZ_DPID   USB_OTG_HCTSIZ_DPID_Msk

#define USB_OTG_HCTSIZ_DPID_0   (0x1UL << USB_OTG_HCTSIZ_DPID_Pos)

#define USB_OTG_HCTSIZ_DPID_1   (0x2UL << USB_OTG_HCTSIZ_DPID_Pos)

#define USB_OTG_HCTSIZ_DPID_Msk   (0x3UL << USB_OTG_HCTSIZ_DPID_Pos)

#define USB_OTG_HCTSIZ_DPID_Pos   (29U)

#define USB_OTG_HCTSIZ_PKTCNT   USB_OTG_HCTSIZ_PKTCNT_Msk

#define USB_OTG_HCTSIZ_PKTCNT_Msk   (0x3FFUL << USB_OTG_HCTSIZ_PKTCNT_Pos)

#define USB_OTG_HCTSIZ_PKTCNT_Pos   (19U)

#define USB_OTG_HCTSIZ_XFRSIZ   USB_OTG_HCTSIZ_XFRSIZ_Msk

#define USB_OTG_HCTSIZ_XFRSIZ_Msk   (0x7FFFFUL << USB_OTG_HCTSIZ_XFRSIZ_Pos)

#define USB_OTG_HCTSIZ_XFRSIZ_Pos   (0U)

#define USB_OTG_HFIR_FRIVL   USB_OTG_HFIR_FRIVL_Msk

#define USB_OTG_HFIR_FRIVL_Msk   (0xFFFFUL << USB_OTG_HFIR_FRIVL_Pos)

#define USB_OTG_HFIR_FRIVL_Pos   (0U)

#define USB_OTG_HFNUM_FRNUM   USB_OTG_HFNUM_FRNUM_Msk

#define USB_OTG_HFNUM_FRNUM_Msk   (0xFFFFUL << USB_OTG_HFNUM_FRNUM_Pos)

#define USB_OTG_HFNUM_FRNUM_Pos   (0U)

#define USB_OTG_HFNUM_FTREM   USB_OTG_HFNUM_FTREM_Msk

#define USB_OTG_HFNUM_FTREM_Msk   (0xFFFFUL << USB_OTG_HFNUM_FTREM_Pos)

#define USB_OTG_HFNUM_FTREM_Pos   (16U)

#define USB_OTG_HOST_BASE   0x400UL

#define USB_OTG_HOST_CHANNEL_BASE   0x500UL

#define USB_OTG_HOST_CHANNEL_SIZE   0x20UL

#define USB_OTG_HOST_PORT_BASE   0x440UL

#define USB_OTG_HPRT_PCDET   USB_OTG_HPRT_PCDET_Msk

#define USB_OTG_HPRT_PCDET_Msk   (0x1UL << USB_OTG_HPRT_PCDET_Pos)

#define USB_OTG_HPRT_PCDET_Pos   (1U)

#define USB_OTG_HPRT_PCSTS   USB_OTG_HPRT_PCSTS_Msk

#define USB_OTG_HPRT_PCSTS_Msk   (0x1UL << USB_OTG_HPRT_PCSTS_Pos)

#define USB_OTG_HPRT_PCSTS_Pos   (0U)

#define USB_OTG_HPRT_PENA   USB_OTG_HPRT_PENA_Msk

#define USB_OTG_HPRT_PENA_Msk   (0x1UL << USB_OTG_HPRT_PENA_Pos)

#define USB_OTG_HPRT_PENA_Pos   (2U)

#define USB_OTG_HPRT_PENCHNG   USB_OTG_HPRT_PENCHNG_Msk

#define USB_OTG_HPRT_PENCHNG_Msk   (0x1UL << USB_OTG_HPRT_PENCHNG_Pos)

#define USB_OTG_HPRT_PENCHNG_Pos   (3U)

#define USB_OTG_HPRT_PLSTS   USB_OTG_HPRT_PLSTS_Msk

#define USB_OTG_HPRT_PLSTS_0   (0x1UL << USB_OTG_HPRT_PLSTS_Pos)

#define USB_OTG_HPRT_PLSTS_1   (0x2UL << USB_OTG_HPRT_PLSTS_Pos)

#define USB_OTG_HPRT_PLSTS_Msk   (0x3UL << USB_OTG_HPRT_PLSTS_Pos)

#define USB_OTG_HPRT_PLSTS_Pos   (10U)

#define USB_OTG_HPRT_POCA   USB_OTG_HPRT_POCA_Msk

#define USB_OTG_HPRT_POCA_Msk   (0x1UL << USB_OTG_HPRT_POCA_Pos)

#define USB_OTG_HPRT_POCA_Pos   (4U)

#define USB_OTG_HPRT_POCCHNG   USB_OTG_HPRT_POCCHNG_Msk

#define USB_OTG_HPRT_POCCHNG_Msk   (0x1UL << USB_OTG_HPRT_POCCHNG_Pos)

#define USB_OTG_HPRT_POCCHNG_Pos   (5U)

#define USB_OTG_HPRT_PPWR   USB_OTG_HPRT_PPWR_Msk

#define USB_OTG_HPRT_PPWR_Msk   (0x1UL << USB_OTG_HPRT_PPWR_Pos)

#define USB_OTG_HPRT_PPWR_Pos   (12U)

#define USB_OTG_HPRT_PRES   USB_OTG_HPRT_PRES_Msk

#define USB_OTG_HPRT_PRES_Msk   (0x1UL << USB_OTG_HPRT_PRES_Pos)

#define USB_OTG_HPRT_PRES_Pos   (6U)

#define USB_OTG_HPRT_PRST   USB_OTG_HPRT_PRST_Msk

#define USB_OTG_HPRT_PRST_Msk   (0x1UL << USB_OTG_HPRT_PRST_Pos)

#define USB_OTG_HPRT_PRST_Pos   (8U)

#define USB_OTG_HPRT_PSPD   USB_OTG_HPRT_PSPD_Msk

#define USB_OTG_HPRT_PSPD_0   (0x1UL << USB_OTG_HPRT_PSPD_Pos)

#define USB_OTG_HPRT_PSPD_1   (0x2UL << USB_OTG_HPRT_PSPD_Pos)

#define USB_OTG_HPRT_PSPD_Msk   (0x3UL << USB_OTG_HPRT_PSPD_Pos)

#define USB_OTG_HPRT_PSPD_Pos   (17U)

#define USB_OTG_HPRT_PSUSP   USB_OTG_HPRT_PSUSP_Msk

#define USB_OTG_HPRT_PSUSP_Msk   (0x1UL << USB_OTG_HPRT_PSUSP_Pos)

#define USB_OTG_HPRT_PSUSP_Pos   (7U)

#define USB_OTG_HPRT_PTCTL   USB_OTG_HPRT_PTCTL_Msk

#define USB_OTG_HPRT_PTCTL_0   (0x1UL << USB_OTG_HPRT_PTCTL_Pos)

#define USB_OTG_HPRT_PTCTL_1   (0x2UL << USB_OTG_HPRT_PTCTL_Pos)

#define USB_OTG_HPRT_PTCTL_2   (0x4UL << USB_OTG_HPRT_PTCTL_Pos)

#define USB_OTG_HPRT_PTCTL_3   (0x8UL << USB_OTG_HPRT_PTCTL_Pos)

#define USB_OTG_HPRT_PTCTL_Msk   (0xFUL << USB_OTG_HPRT_PTCTL_Pos)

#define USB_OTG_HPRT_PTCTL_Pos   (13U)

#define USB_OTG_HPTXFSIZ_PTXFD   USB_OTG_HPTXFSIZ_PTXFD_Msk

#define USB_OTG_HPTXFSIZ_PTXFD_Msk   (0xFFFFUL << USB_OTG_HPTXFSIZ_PTXFD_Pos)

#define USB_OTG_HPTXFSIZ_PTXFD_Pos   (16U)

#define USB_OTG_HPTXFSIZ_PTXSA   USB_OTG_HPTXFSIZ_PTXSA_Msk

#define USB_OTG_HPTXFSIZ_PTXSA_Msk   (0xFFFFUL << USB_OTG_HPTXFSIZ_PTXSA_Pos)

#define USB_OTG_HPTXFSIZ_PTXSA_Pos   (0U)

#define USB_OTG_HPTXSTS_PTXFSAVL   USB_OTG_HPTXSTS_PTXFSAVL_Msk

#define USB_OTG_HPTXSTS_PTXFSAVL_Msk   (0xFFFFUL << USB_OTG_HPTXSTS_PTXFSAVL_Pos)

#define USB_OTG_HPTXSTS_PTXFSAVL_Pos   (0U)

#define USB_OTG_HPTXSTS_PTXQSAV   USB_OTG_HPTXSTS_PTXQSAV_Msk

#define USB_OTG_HPTXSTS_PTXQSAV_0   (0x01UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_1   (0x02UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_2   (0x04UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_3   (0x08UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_4   (0x10UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_5   (0x20UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_6   (0x40UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_7   (0x80UL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_Msk   (0xFFUL << USB_OTG_HPTXSTS_PTXQSAV_Pos)

#define USB_OTG_HPTXSTS_PTXQSAV_Pos   (16U)

#define USB_OTG_HPTXSTS_PTXQTOP   USB_OTG_HPTXSTS_PTXQTOP_Msk

#define USB_OTG_HPTXSTS_PTXQTOP_0   (0x01UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_1   (0x02UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_2   (0x04UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_3   (0x08UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_4   (0x10UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_5   (0x20UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_6   (0x40UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_7   (0x80UL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_Msk   (0xFFUL << USB_OTG_HPTXSTS_PTXQTOP_Pos)

#define USB_OTG_HPTXSTS_PTXQTOP_Pos   (24U)

#define USB_OTG_IN_ENDPOINT_BASE   0x900UL

#define USB_OTG_NPTXFD   USB_OTG_NPTXFD_Msk

#define USB_OTG_NPTXFD_Msk   (0xFFFFUL << USB_OTG_NPTXFD_Pos)

#define USB_OTG_NPTXFD_Pos   (16U)

#define USB_OTG_NPTXFSA   USB_OTG_NPTXFSA_Msk

#define USB_OTG_NPTXFSA_Msk   (0xFFFFUL << USB_OTG_NPTXFSA_Pos)

#define USB_OTG_NPTXFSA_Pos   (0U)

#define USB_OTG_OUT_ENDPOINT_BASE   0xB00UL

#define USB_OTG_PCGCCTL_BASE   0xE00UL

#define USB_OTG_PCGCCTL_GATECLK   USB_OTG_PCGCCTL_GATECLK_Msk

#define USB_OTG_PCGCCTL_GATECLK_Msk   (0x1UL << USB_OTG_PCGCCTL_GATECLK_Pos)

#define USB_OTG_PCGCCTL_GATECLK_Pos   (1U)

#define USB_OTG_PCGCCTL_PHYSUSP   USB_OTG_PCGCCTL_PHYSUSP_Msk

#define USB_OTG_PCGCCTL_PHYSUSP_Msk   (0x1UL << USB_OTG_PCGCCTL_PHYSUSP_Pos)

#define USB_OTG_PCGCCTL_PHYSUSP_Pos   (4U)

#define USB_OTG_PCGCCTL_STOPCLK   USB_OTG_PCGCCTL_STOPCLK_Msk

#define USB_OTG_PCGCCTL_STOPCLK_Msk   (0x1UL << USB_OTG_PCGCCTL_STOPCLK_Pos)

#define USB_OTG_PCGCCTL_STOPCLK_Pos   (0U)

#define USB_OTG_PCGCR_GATEHCLK   USB_OTG_PCGCR_GATEHCLK_Msk

#define USB_OTG_PCGCR_GATEHCLK_Msk   (0x1UL << USB_OTG_PCGCR_GATEHCLK_Pos)

#define USB_OTG_PCGCR_GATEHCLK_Pos   (1U)

#define USB_OTG_PCGCR_PHYSUSP   USB_OTG_PCGCR_PHYSUSP_Msk

#define USB_OTG_PCGCR_PHYSUSP_Msk   (0x1UL << USB_OTG_PCGCR_PHYSUSP_Pos)

#define USB_OTG_PCGCR_PHYSUSP_Pos   (4U)

#define USB_OTG_PCGCR_STPPCLK   USB_OTG_PCGCR_STPPCLK_Msk

#define USB_OTG_PCGCR_STPPCLK_Msk   (0x1UL << USB_OTG_PCGCR_STPPCLK_Pos)

#define USB_OTG_PCGCR_STPPCLK_Pos   (0U)

#define USB_OTG_PKTSTS   USB_OTG_PKTSTS_Msk

#define USB_OTG_PKTSTS_0   (0x1UL << USB_OTG_PKTSTS_Pos)

#define USB_OTG_PKTSTS_1   (0x2UL << USB_OTG_PKTSTS_Pos)

#define USB_OTG_PKTSTS_2   (0x4UL << USB_OTG_PKTSTS_Pos)

#define USB_OTG_PKTSTS_3   (0x8UL << USB_OTG_PKTSTS_Pos)

#define USB_OTG_PKTSTS_Msk   (0xFUL << USB_OTG_PKTSTS_Pos)

#define USB_OTG_PKTSTS_Pos   (17U)

#define USB_OTG_TX0FD   USB_OTG_TX0FD_Msk

#define USB_OTG_TX0FD_Msk   (0xFFFFUL << USB_OTG_TX0FD_Pos)

#define USB_OTG_TX0FD_Pos   (16U)

#define USB_OTG_TX0FSA   USB_OTG_TX0FSA_Msk

#define USB_OTG_TX0FSA_Msk   (0xFFFFUL << USB_OTG_TX0FSA_Pos)

#define USB_OTG_TX0FSA_Pos   (0U)

#define WWDG   ((WWDG_TypeDef *) WWDG_BASE)

#define WWDG_BASE   (APB1PERIPH_BASE + 0x2C00UL)

#define WWDG_CFR_EWI   WWDG_CFR_EWI_Msk

#define WWDG_CFR_EWI_Msk   (0x1UL << WWDG_CFR_EWI_Pos)

#define WWDG_CFR_EWI_Pos   (9U)

#define WWDG_CFR_W   WWDG_CFR_W_Msk

#define WWDG_CFR_W0   WWDG_CFR_W_0

#define WWDG_CFR_W1   WWDG_CFR_W_1

#define WWDG_CFR_W2   WWDG_CFR_W_2

#define WWDG_CFR_W3   WWDG_CFR_W_3

#define WWDG_CFR_W4   WWDG_CFR_W_4

#define WWDG_CFR_W5   WWDG_CFR_W_5

#define WWDG_CFR_W6   WWDG_CFR_W_6

#define WWDG_CFR_W_0   (0x01UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_1   (0x02UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_2   (0x04UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_3   (0x08UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_4   (0x10UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_5   (0x20UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_6   (0x40UL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_Msk   (0x7FUL << WWDG_CFR_W_Pos)

#define WWDG_CFR_W_Pos   (0U)

#define WWDG_CFR_WDGTB   WWDG_CFR_WDGTB_Msk

#define WWDG_CFR_WDGTB0   WWDG_CFR_WDGTB_0

#define WWDG_CFR_WDGTB1   WWDG_CFR_WDGTB_1

#define WWDG_CFR_WDGTB_0   (0x1UL << WWDG_CFR_WDGTB_Pos)

#define WWDG_CFR_WDGTB_1   (0x2UL << WWDG_CFR_WDGTB_Pos)

#define WWDG_CFR_WDGTB_Msk   (0x3UL << WWDG_CFR_WDGTB_Pos)

#define WWDG_CFR_WDGTB_Pos   (7U)

#define WWDG_CR_T   WWDG_CR_T_Msk

#define WWDG_CR_T0   WWDG_CR_T_0

#define WWDG_CR_T1   WWDG_CR_T_1

#define WWDG_CR_T2   WWDG_CR_T_2

#define WWDG_CR_T3   WWDG_CR_T_3

#define WWDG_CR_T4   WWDG_CR_T_4

#define WWDG_CR_T5   WWDG_CR_T_5

#define WWDG_CR_T6   WWDG_CR_T_6

#define WWDG_CR_T_0   (0x01UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_1   (0x02UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_2   (0x04UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_3   (0x08UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_4   (0x10UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_5   (0x20UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_6   (0x40UL << WWDG_CR_T_Pos)

#define WWDG_CR_T_Msk   (0x7FUL << WWDG_CR_T_Pos)

#define WWDG_CR_T_Pos   (0U)

#define WWDG_CR_WDGA   WWDG_CR_WDGA_Msk

#define WWDG_CR_WDGA_Msk   (0x1UL << WWDG_CR_WDGA_Pos)

#define WWDG_CR_WDGA_Pos   (7U)

#define WWDG_SR_EWIF   WWDG_SR_EWIF_Msk

#define WWDG_SR_EWIF_Msk   (0x1UL << WWDG_SR_EWIF_Pos)

#define WWDG_SR_EWIF_Pos   (0U)


Enumerations

enum  IRQn_Type {
  NonMaskableInt_IRQn = -14, MemoryManagement_IRQn = -12, BusFault_IRQn = -11, UsageFault_IRQn = -10,
  SVCall_IRQn = -5, DebugMonitor_IRQn = -4, PendSV_IRQn = -2, SysTick_IRQn = -1,
  WWDG_IRQn = 0, PVD_IRQn = 1, TAMP_STAMP_IRQn = 2, RTC_WKUP_IRQn = 3,
  FLASH_IRQn = 4, RCC_IRQn = 5, EXTI0_IRQn = 6, EXTI1_IRQn = 7,
  EXTI2_IRQn = 8, EXTI3_IRQn = 9, EXTI4_IRQn = 10, DMA1_Stream0_IRQn = 11,
  DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13, DMA1_Stream3_IRQn = 14, DMA1_Stream4_IRQn = 15,
  DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17, ADC_IRQn = 18, CAN1_TX_IRQn = 19,
  CAN1_RX0_IRQn = 20, CAN1_RX1_IRQn = 21, CAN1_SCE_IRQn = 22, EXTI9_5_IRQn = 23,
  TIM1_BRK_TIM9_IRQn = 24, TIM1_UP_TIM10_IRQn = 25, TIM1_TRG_COM_TIM11_IRQn = 26, TIM1_CC_IRQn = 27,
  TIM2_IRQn = 28, TIM3_IRQn = 29, TIM4_IRQn = 30, I2C1_EV_IRQn = 31,
  I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33, I2C2_ER_IRQn = 34, SPI1_IRQn = 35,
  SPI2_IRQn = 36, USART1_IRQn = 37, USART2_IRQn = 38, USART3_IRQn = 39,
  EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41, OTG_FS_WKUP_IRQn = 42, TIM8_BRK_TIM12_IRQn = 43,
  TIM8_UP_TIM13_IRQn = 44, TIM8_TRG_COM_TIM14_IRQn = 45, TIM8_CC_IRQn = 46, DMA1_Stream7_IRQn = 47,
  FSMC_IRQn = 48, SDIO_IRQn = 49, TIM5_IRQn = 50, SPI3_IRQn = 51,
  UART4_IRQn = 52, UART5_IRQn = 53, TIM6_DAC_IRQn = 54, TIM7_IRQn = 55,
  DMA2_Stream0_IRQn = 56, DMA2_Stream1_IRQn = 57, DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59,
  DMA2_Stream4_IRQn = 60, ETH_IRQn = 61, ETH_WKUP_IRQn = 62, CAN2_TX_IRQn = 63,
  CAN2_RX0_IRQn = 64, CAN2_RX1_IRQn = 65, CAN2_SCE_IRQn = 66, OTG_FS_IRQn = 67,
  DMA2_Stream5_IRQn = 68, DMA2_Stream6_IRQn = 69, DMA2_Stream7_IRQn = 70, USART6_IRQn = 71,
  I2C3_EV_IRQn = 72, I2C3_ER_IRQn = 73, OTG_HS_EP1_OUT_IRQn = 74, OTG_HS_EP1_IN_IRQn = 75,
  OTG_HS_WKUP_IRQn = 76, OTG_HS_IRQn = 77, DCMI_IRQn = 78, RNG_IRQn = 80,
  FPU_IRQn = 81, NonMaskableInt_IRQn = -14, MemoryManagement_IRQn = -12, BusFault_IRQn = -11,
  UsageFault_IRQn = -10, SVCall_IRQn = -5, DebugMonitor_IRQn = -4, PendSV_IRQn = -2,
  SysTick_IRQn = -1, WWDG_IRQn = 0, PVD_IRQn = 1, TAMP_STAMP_IRQn = 2,
  RTC_WKUP_IRQn = 3, FLASH_IRQn = 4, RCC_IRQn = 5, EXTI0_IRQn = 6,
  EXTI1_IRQn = 7, EXTI2_IRQn = 8, EXTI3_IRQn = 9, EXTI4_IRQn = 10,
  DMA1_Stream0_IRQn = 11, DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13, DMA1_Stream3_IRQn = 14,
  DMA1_Stream4_IRQn = 15, DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17, ADC_IRQn = 18,
  EXTI9_5_IRQn = 23, TIM1_BRK_TIM9_IRQn = 24, TIM1_UP_TIM10_IRQn = 25, TIM1_TRG_COM_TIM11_IRQn = 26,
  TIM1_CC_IRQn = 27, TIM2_IRQn = 28, TIM3_IRQn = 29, TIM4_IRQn = 30,
  I2C1_EV_IRQn = 31, I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33, I2C2_ER_IRQn = 34,
  SPI1_IRQn = 35, SPI2_IRQn = 36, USART1_IRQn = 37, USART2_IRQn = 38,
  EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41, OTG_FS_WKUP_IRQn = 42, DMA1_Stream7_IRQn = 47,
  SDIO_IRQn = 49, TIM5_IRQn = 50, SPI3_IRQn = 51, DMA2_Stream0_IRQn = 56,
  DMA2_Stream1_IRQn = 57, DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59, DMA2_Stream4_IRQn = 60,
  OTG_FS_IRQn = 67, DMA2_Stream5_IRQn = 68, DMA2_Stream6_IRQn = 69, DMA2_Stream7_IRQn = 70,
  USART6_IRQn = 71, I2C3_EV_IRQn = 72, I2C3_ER_IRQn = 73, FPU_IRQn = 81,
  SPI4_IRQn = 84, SPI5_IRQn = 85, NonMaskableInt_IRQn = -14, MemoryManagement_IRQn = -12,
  BusFault_IRQn = -11, UsageFault_IRQn = -10, SVCall_IRQn = -5, DebugMonitor_IRQn = -4,
  PendSV_IRQn = -2, SysTick_IRQn = -1, WWDG_IRQn = 0, PVD_IRQn = 1,
  TAMP_STAMP_IRQn = 2, RTC_WKUP_IRQn = 3, FLASH_IRQn = 4, RCC_IRQn = 5,
  EXTI0_IRQn = 6, EXTI1_IRQn = 7, EXTI2_IRQn = 8, EXTI3_IRQn = 9,
  EXTI4_IRQn = 10, DMA1_Stream0_IRQn = 11, DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13,
  DMA1_Stream3_IRQn = 14, DMA1_Stream4_IRQn = 15, DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17,
  ADC_IRQn = 18, CAN1_TX_IRQn = 19, CAN1_RX0_IRQn = 20, CAN1_RX1_IRQn = 21,
  CAN1_SCE_IRQn = 22, EXTI9_5_IRQn = 23, TIM1_BRK_TIM9_IRQn = 24, TIM1_UP_TIM10_IRQn = 25,
  TIM1_TRG_COM_TIM11_IRQn = 26, TIM1_CC_IRQn = 27, TIM2_IRQn = 28, TIM3_IRQn = 29,
  TIM4_IRQn = 30, I2C1_EV_IRQn = 31, I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33,
  I2C2_ER_IRQn = 34, SPI1_IRQn = 35, SPI2_IRQn = 36, USART1_IRQn = 37,
  USART2_IRQn = 38, USART3_IRQn = 39, EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41,
  OTG_FS_WKUP_IRQn = 42, TIM8_BRK_TIM12_IRQn = 43, TIM8_UP_TIM13_IRQn = 44, TIM8_TRG_COM_TIM14_IRQn = 45,
  TIM8_CC_IRQn = 46, DMA1_Stream7_IRQn = 47, FMC_IRQn = 48, SDIO_IRQn = 49,
  TIM5_IRQn = 50, SPI3_IRQn = 51, UART4_IRQn = 52, UART5_IRQn = 53,
  TIM6_DAC_IRQn = 54, TIM7_IRQn = 55, DMA2_Stream0_IRQn = 56, DMA2_Stream1_IRQn = 57,
  DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59, DMA2_Stream4_IRQn = 60, ETH_IRQn = 61,
  ETH_WKUP_IRQn = 62, CAN2_TX_IRQn = 63, CAN2_RX0_IRQn = 64, CAN2_RX1_IRQn = 65,
  CAN2_SCE_IRQn = 66, OTG_FS_IRQn = 67, DMA2_Stream5_IRQn = 68, DMA2_Stream6_IRQn = 69,
  DMA2_Stream7_IRQn = 70, USART6_IRQn = 71, I2C3_EV_IRQn = 72, I2C3_ER_IRQn = 73,
  OTG_HS_EP1_OUT_IRQn = 74, OTG_HS_EP1_IN_IRQn = 75, OTG_HS_WKUP_IRQn = 76, OTG_HS_IRQn = 77,
  DCMI_IRQn = 78, HASH_RNG_IRQn = 80, FPU_IRQn = 81, UART7_IRQn = 82,
  UART8_IRQn = 83, SPI4_IRQn = 84, SPI5_IRQn = 85, SPI6_IRQn = 86,
  SAI1_IRQn = 87, LTDC_IRQn = 88, LTDC_ER_IRQn = 89, DMA2D_IRQn = 90,
  QUADSPI_IRQn = 91, DSI_IRQn = 92, NonMaskableInt_IRQn = -14, MemoryManagement_IRQn = -12,
  BusFault_IRQn = -11, UsageFault_IRQn = -10, SVCall_IRQn = -5, DebugMonitor_IRQn = -4,
  PendSV_IRQn = -2, SysTick_IRQn = -1, WWDG_IRQn = 0, PVD_IRQn = 1,
  TAMP_STAMP_IRQn = 2, RTC_WKUP_IRQn = 3, FLASH_IRQn = 4, RCC_IRQn = 5,
  EXTI0_IRQn = 6, EXTI1_IRQn = 7, EXTI2_IRQn = 8, EXTI3_IRQn = 9,
  EXTI4_IRQn = 10, DMA1_Stream0_IRQn = 11, DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13,
  DMA1_Stream3_IRQn = 14, DMA1_Stream4_IRQn = 15, DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17,
  ADC_IRQn = 18, CAN1_TX_IRQn = 19, CAN1_RX0_IRQn = 20, CAN1_RX1_IRQn = 21,
  CAN1_SCE_IRQn = 22, EXTI9_5_IRQn = 23, TIM1_BRK_TIM9_IRQn = 24, TIM1_UP_TIM10_IRQn = 25,
  TIM1_TRG_COM_TIM11_IRQn = 26, TIM1_CC_IRQn = 27, TIM2_IRQn = 28, TIM3_IRQn = 29,
  TIM4_IRQn = 30, I2C1_EV_IRQn = 31, I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33,
  I2C2_ER_IRQn = 34, SPI1_IRQn = 35, SPI2_IRQn = 36, USART1_IRQn = 37,
  USART2_IRQn = 38, USART3_IRQn = 39, EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41,
  OTG_FS_WKUP_IRQn = 42, TIM8_BRK_TIM12_IRQn = 43, TIM8_UP_TIM13_IRQn = 44, TIM8_TRG_COM_TIM14_IRQn = 45,
  TIM8_CC_IRQn = 46, DMA1_Stream7_IRQn = 47, FMC_IRQn = 48, SDMMC1_IRQn = 49,
  TIM5_IRQn = 50, SPI3_IRQn = 51, UART4_IRQn = 52, UART5_IRQn = 53,
  TIM6_DAC_IRQn = 54, TIM7_IRQn = 55, DMA2_Stream0_IRQn = 56, DMA2_Stream1_IRQn = 57,
  DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59, DMA2_Stream4_IRQn = 60, ETH_IRQn = 61,
  ETH_WKUP_IRQn = 62, CAN2_TX_IRQn = 63, CAN2_RX0_IRQn = 64, CAN2_RX1_IRQn = 65,
  CAN2_SCE_IRQn = 66, OTG_FS_IRQn = 67, DMA2_Stream5_IRQn = 68, DMA2_Stream6_IRQn = 69,
  DMA2_Stream7_IRQn = 70, USART6_IRQn = 71, I2C3_EV_IRQn = 72, I2C3_ER_IRQn = 73,
  OTG_HS_EP1_OUT_IRQn = 74, OTG_HS_EP1_IN_IRQn = 75, OTG_HS_WKUP_IRQn = 76, OTG_HS_IRQn = 77,
  DCMI_IRQn = 78, RNG_IRQn = 80, FPU_IRQn = 81, UART7_IRQn = 82,
  UART8_IRQn = 83, SPI4_IRQn = 84, SPI5_IRQn = 85, SPI6_IRQn = 86,
  SAI1_IRQn = 87, LTDC_IRQn = 88, LTDC_ER_IRQn = 89, DMA2D_IRQn = 90,
  SAI2_IRQn = 91, QUADSPI_IRQn = 92, LPTIM1_IRQn = 93, CEC_IRQn = 94,
  I2C4_EV_IRQn = 95, I2C4_ER_IRQn = 96, SPDIF_RX_IRQn = 97, DSI_IRQn = 98,
  DFSDM1_FLT0_IRQn = 99, DFSDM1_FLT1_IRQn = 100, DFSDM1_FLT2_IRQn = 101, DFSDM1_FLT3_IRQn = 102,
  SDMMC2_IRQn = 103, CAN3_TX_IRQn = 104, CAN3_RX0_IRQn = 105, CAN3_RX1_IRQn = 106,
  CAN3_SCE_IRQn = 107, JPEG_IRQn = 108, MDIOS_IRQn = 109, NonMaskableInt_IRQn = -14,
  HardFault_IRQn = -13, MemoryManagement_IRQn = -12, BusFault_IRQn = -11, UsageFault_IRQn = -10,
  SVCall_IRQn = -5, DebugMonitor_IRQn = -4, PendSV_IRQn = -2, SysTick_IRQn = -1,
  WWDG_IRQn = 0, PVD_AVD_IRQn = 1, TAMP_STAMP_IRQn = 2, RTC_WKUP_IRQn = 3,
  FLASH_IRQn = 4, RCC_IRQn = 5, EXTI0_IRQn = 6, EXTI1_IRQn = 7,
  EXTI2_IRQn = 8, EXTI3_IRQn = 9, EXTI4_IRQn = 10, DMA1_Stream0_IRQn = 11,
  DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13, DMA1_Stream3_IRQn = 14, DMA1_Stream4_IRQn = 15,
  DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17, ADC_IRQn = 18, FDCAN1_IT0_IRQn = 19,
  FDCAN2_IT0_IRQn = 20, FDCAN1_IT1_IRQn = 21, FDCAN2_IT1_IRQn = 22, EXTI9_5_IRQn = 23,
  TIM1_BRK_IRQn = 24, TIM1_UP_IRQn = 25, TIM1_TRG_COM_IRQn = 26, TIM1_CC_IRQn = 27,
  TIM2_IRQn = 28, TIM3_IRQn = 29, TIM4_IRQn = 30, I2C1_EV_IRQn = 31,
  I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33, I2C2_ER_IRQn = 34, SPI1_IRQn = 35,
  SPI2_IRQn = 36, USART1_IRQn = 37, USART2_IRQn = 38, USART3_IRQn = 39,
  EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41, TIM8_BRK_TIM12_IRQn = 43, TIM8_UP_TIM13_IRQn = 44,
  TIM8_TRG_COM_TIM14_IRQn = 45, TIM8_CC_IRQn = 46, DMA1_Stream7_IRQn = 47, FMC_IRQn = 48,
  SDMMC1_IRQn = 49, TIM5_IRQn = 50, SPI3_IRQn = 51, UART4_IRQn = 52,
  UART5_IRQn = 53, TIM6_DAC_IRQn = 54, TIM7_IRQn = 55, DMA2_Stream0_IRQn = 56,
  DMA2_Stream1_IRQn = 57, DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59, DMA2_Stream4_IRQn = 60,
  ETH_IRQn = 61, ETH_WKUP_IRQn = 62, FDCAN_CAL_IRQn = 63, DMA2_Stream5_IRQn = 68,
  DMA2_Stream6_IRQn = 69, DMA2_Stream7_IRQn = 70, USART6_IRQn = 71, I2C3_EV_IRQn = 72,
  I2C3_ER_IRQn = 73, OTG_HS_EP1_OUT_IRQn = 74, OTG_HS_EP1_IN_IRQn = 75, OTG_HS_WKUP_IRQn = 76,
  OTG_HS_IRQn = 77, DCMI_PSSI_IRQn = 78, CRYP_IRQn = 79, HASH_RNG_IRQn = 80,
  FPU_IRQn = 81, UART7_IRQn = 82, UART8_IRQn = 83, SPI4_IRQn = 84,
  SPI5_IRQn = 85, SPI6_IRQn = 86, SAI1_IRQn = 87, LTDC_IRQn = 88,
  LTDC_ER_IRQn = 89, DMA2D_IRQn = 90, OCTOSPI1_IRQn = 92, LPTIM1_IRQn = 93,
  CEC_IRQn = 94, I2C4_EV_IRQn = 95, I2C4_ER_IRQn = 96, SPDIF_RX_IRQn = 97,
  DMAMUX1_OVR_IRQn = 102, DFSDM1_FLT0_IRQn = 110, DFSDM1_FLT1_IRQn = 111, DFSDM1_FLT2_IRQn = 112,
  DFSDM1_FLT3_IRQn = 113, SWPMI1_IRQn = 115, TIM15_IRQn = 116, TIM16_IRQn = 117,
  TIM17_IRQn = 118, MDIOS_WKUP_IRQn = 119, MDIOS_IRQn = 120, MDMA_IRQn = 122,
  SDMMC2_IRQn = 124, HSEM1_IRQn = 125, ADC3_IRQn = 127, DMAMUX2_OVR_IRQn = 128,
  BDMA_Channel0_IRQn = 129, BDMA_Channel1_IRQn = 130, BDMA_Channel2_IRQn = 131, BDMA_Channel3_IRQn = 132,
  BDMA_Channel4_IRQn = 133, BDMA_Channel5_IRQn = 134, BDMA_Channel6_IRQn = 135, BDMA_Channel7_IRQn = 136,
  COMP_IRQn = 137, LPTIM2_IRQn = 138, LPTIM3_IRQn = 139, LPTIM4_IRQn = 140,
  LPTIM5_IRQn = 141, LPUART1_IRQn = 142, CRS_IRQn = 144, ECC_IRQn = 145,
  SAI4_IRQn = 146, DTS_IRQn = 147, WAKEUP_PIN_IRQn = 149, OCTOSPI2_IRQn = 150,
  OTFDEC1_IRQn = 151, OTFDEC2_IRQn = 152, FMAC_IRQn = 153, CORDIC_IRQn = 154,
  UART9_IRQn = 155, USART10_IRQn = 156, I2C5_EV_IRQn = 157, I2C5_ER_IRQn = 158,
  FDCAN3_IT0_IRQn = 159, FDCAN3_IT1_IRQn = 160, TIM23_IRQn = 161, TIM24_IRQn = 162,
  NonMaskableInt_IRQn = -14, HardFault_IRQn = -13, MemoryManagement_IRQn = -12, BusFault_IRQn = -11,
  UsageFault_IRQn = -10, SVCall_IRQn = -5, DebugMonitor_IRQn = -4, PendSV_IRQn = -2,
  SysTick_IRQn = -1, WWDG_IRQn = 0, PVD_AVD_IRQn = 1, TAMP_STAMP_IRQn = 2,
  RTC_WKUP_IRQn = 3, FLASH_IRQn = 4, RCC_IRQn = 5, EXTI0_IRQn = 6,
  EXTI1_IRQn = 7, EXTI2_IRQn = 8, EXTI3_IRQn = 9, EXTI4_IRQn = 10,
  DMA1_Stream0_IRQn = 11, DMA1_Stream1_IRQn = 12, DMA1_Stream2_IRQn = 13, DMA1_Stream3_IRQn = 14,
  DMA1_Stream4_IRQn = 15, DMA1_Stream5_IRQn = 16, DMA1_Stream6_IRQn = 17, ADC_IRQn = 18,
  FDCAN1_IT0_IRQn = 19, FDCAN2_IT0_IRQn = 20, FDCAN1_IT1_IRQn = 21, FDCAN2_IT1_IRQn = 22,
  EXTI9_5_IRQn = 23, TIM1_BRK_IRQn = 24, TIM1_UP_IRQn = 25, TIM1_TRG_COM_IRQn = 26,
  TIM1_CC_IRQn = 27, TIM2_IRQn = 28, TIM3_IRQn = 29, TIM4_IRQn = 30,
  I2C1_EV_IRQn = 31, I2C1_ER_IRQn = 32, I2C2_EV_IRQn = 33, I2C2_ER_IRQn = 34,
  SPI1_IRQn = 35, SPI2_IRQn = 36, USART1_IRQn = 37, USART2_IRQn = 38,
  USART3_IRQn = 39, EXTI15_10_IRQn = 40, RTC_Alarm_IRQn = 41, TIM8_BRK_TIM12_IRQn = 43,
  TIM8_UP_TIM13_IRQn = 44, TIM8_TRG_COM_TIM14_IRQn = 45, TIM8_CC_IRQn = 46, DMA1_Stream7_IRQn = 47,
  FMC_IRQn = 48, SDMMC1_IRQn = 49, TIM5_IRQn = 50, SPI3_IRQn = 51,
  UART4_IRQn = 52, UART5_IRQn = 53, TIM6_DAC_IRQn = 54, TIM7_IRQn = 55,
  DMA2_Stream0_IRQn = 56, DMA2_Stream1_IRQn = 57, DMA2_Stream2_IRQn = 58, DMA2_Stream3_IRQn = 59,
  DMA2_Stream4_IRQn = 60, ETH_IRQn = 61, ETH_WKUP_IRQn = 62, FDCAN_CAL_IRQn = 63,
  CM7_SEV_IRQn = 64, CM4_SEV_IRQn = 65, DMA2_Stream5_IRQn = 68, DMA2_Stream6_IRQn = 69,
  DMA2_Stream7_IRQn = 70, USART6_IRQn = 71, I2C3_EV_IRQn = 72, I2C3_ER_IRQn = 73,
  OTG_HS_EP1_OUT_IRQn = 74, OTG_HS_EP1_IN_IRQn = 75, OTG_HS_WKUP_IRQn = 76, OTG_HS_IRQn = 77,
  DCMI_IRQn = 78, RNG_IRQn = 80, FPU_IRQn = 81, UART7_IRQn = 82,
  UART8_IRQn = 83, SPI4_IRQn = 84, SPI5_IRQn = 85, SPI6_IRQn = 86,
  SAI1_IRQn = 87, LTDC_IRQn = 88, LTDC_ER_IRQn = 89, DMA2D_IRQn = 90,
  SAI2_IRQn = 91, QUADSPI_IRQn = 92, LPTIM1_IRQn = 93, CEC_IRQn = 94,
  I2C4_EV_IRQn = 95, I2C4_ER_IRQn = 96, SPDIF_RX_IRQn = 97, OTG_FS_EP1_OUT_IRQn = 98,
  OTG_FS_EP1_IN_IRQn = 99, OTG_FS_WKUP_IRQn = 100, OTG_FS_IRQn = 101, DMAMUX1_OVR_IRQn = 102,
  HRTIM1_Master_IRQn = 103, HRTIM1_TIMA_IRQn = 104, HRTIM1_TIMB_IRQn = 105, HRTIM1_TIMC_IRQn = 106,
  HRTIM1_TIMD_IRQn = 107, HRTIM1_TIME_IRQn = 108, HRTIM1_FLT_IRQn = 109, DFSDM1_FLT0_IRQn = 110,
  DFSDM1_FLT1_IRQn = 111, DFSDM1_FLT2_IRQn = 112, DFSDM1_FLT3_IRQn = 113, SAI3_IRQn = 114,
  SWPMI1_IRQn = 115, TIM15_IRQn = 116, TIM16_IRQn = 117, TIM17_IRQn = 118,
  MDIOS_WKUP_IRQn = 119, MDIOS_IRQn = 120, JPEG_IRQn = 121, MDMA_IRQn = 122,
  DSI_IRQn = 123, SDMMC2_IRQn = 124, HSEM1_IRQn = 125, HSEM2_IRQn = 126,
  ADC3_IRQn = 127, DMAMUX2_OVR_IRQn = 128, BDMA_Channel0_IRQn = 129, BDMA_Channel1_IRQn = 130,
  BDMA_Channel2_IRQn = 131, BDMA_Channel3_IRQn = 132, BDMA_Channel4_IRQn = 133, BDMA_Channel5_IRQn = 134,
  BDMA_Channel6_IRQn = 135, BDMA_Channel7_IRQn = 136, COMP_IRQn = 137, LPTIM2_IRQn = 138,
  LPTIM3_IRQn = 139, LPTIM4_IRQn = 140, LPTIM5_IRQn = 141, LPUART1_IRQn = 142,
  WWDG_RST_IRQn = 143, CRS_IRQn = 144, ECC_IRQn = 145, SAI4_IRQn = 146,
  HOLD_CORE_IRQn = 148, WAKEUP_PIN_IRQn = 149
}
 STM32F4XX Interrupt Number Definition, according to the selected device in Library_configuration_section. More...


Detailed Description

CMSIS STM32F411xE Device Peripheral Access Layer Header File.

Author
MCD Application Team
     This file contains:
      - Data structures and the address mapping for all peripherals
      - peripherals registers declarations and bits definition
      - Macros to access peripheral’s registers hardware
Attention

© Copyright (c) 2017 STMicroelectronics. All rights reserved.

This software component is licensed by ST under BSD 3-Clause license, the "License"; You may not use this file except in compliance with the License. You may obtain a copy of the License at: opensource.org/licenses/BSD-3-Clause

Definition in file stm32f411xe.h.


picovoice_driver
Author(s):
autogenerated on Fri Apr 1 2022 02:15:01
