Classes | Macros | Enumerations | Functions
stm32f10x_gpio.h File Reference

This file contains all the functions prototypes for the GPIO firmware library. More...

#include "stm32f10x.h"

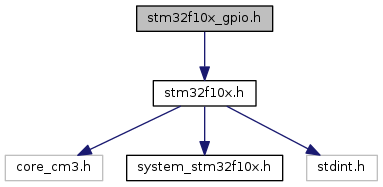

Include dependency graph for stm32f10x_gpio.h:

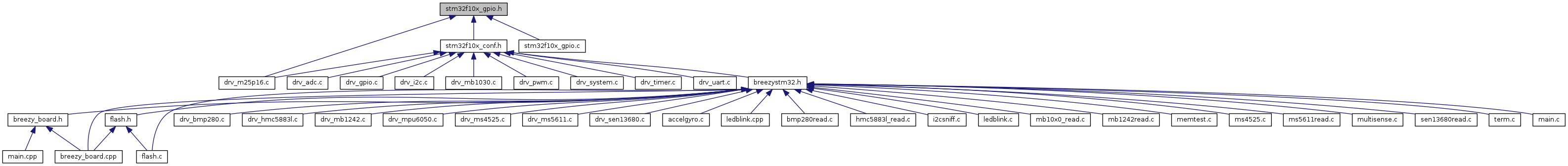

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Classes

struct  GPIO_InitTypeDef
 GPIO Init structure definition. More...


Macros

#define GPIO_ETH_MediaInterface_MII   ((u32)0x00000000)

#define GPIO_ETH_MediaInterface_RMII   ((u32)0x00000001)

#define GPIO_FullRemap_TIM1   ((uint32_t)0x001600C0)

#define GPIO_FullRemap_TIM2   ((uint32_t)0x00180300)

#define GPIO_FullRemap_TIM3   ((uint32_t)0x001A0C00)

#define GPIO_FullRemap_USART3   ((uint32_t)0x00140030)

#define GPIO_PartialRemap1_TIM2   ((uint32_t)0x00180100)

#define GPIO_PartialRemap2_TIM2   ((uint32_t)0x00180200)

#define GPIO_PartialRemap_TIM1   ((uint32_t)0x00160040)

#define GPIO_PartialRemap_TIM3   ((uint32_t)0x001A0800)

#define GPIO_PartialRemap_USART3   ((uint32_t)0x00140010)

#define GPIO_Pin_0   ((uint16_t)0x0001)

#define GPIO_Pin_1   ((uint16_t)0x0002)

#define GPIO_Pin_10   ((uint16_t)0x0400)

#define GPIO_Pin_11   ((uint16_t)0x0800)

#define GPIO_Pin_12   ((uint16_t)0x1000)

#define GPIO_Pin_13   ((uint16_t)0x2000)

#define GPIO_Pin_14   ((uint16_t)0x4000)

#define GPIO_Pin_15   ((uint16_t)0x8000)

#define GPIO_Pin_2   ((uint16_t)0x0004)

#define GPIO_Pin_3   ((uint16_t)0x0008)

#define GPIO_Pin_4   ((uint16_t)0x0010)

#define GPIO_Pin_5   ((uint16_t)0x0020)

#define GPIO_Pin_6   ((uint16_t)0x0040)

#define GPIO_Pin_7   ((uint16_t)0x0080)

#define GPIO_Pin_8   ((uint16_t)0x0100)

#define GPIO_Pin_9   ((uint16_t)0x0200)

#define GPIO_Pin_All   ((uint16_t)0xFFFF)

#define GPIO_PinSource0   ((uint8_t)0x00)

#define GPIO_PinSource1   ((uint8_t)0x01)

#define GPIO_PinSource10   ((uint8_t)0x0A)

#define GPIO_PinSource11   ((uint8_t)0x0B)

#define GPIO_PinSource12   ((uint8_t)0x0C)

#define GPIO_PinSource13   ((uint8_t)0x0D)

#define GPIO_PinSource14   ((uint8_t)0x0E)

#define GPIO_PinSource15   ((uint8_t)0x0F)

#define GPIO_PinSource2   ((uint8_t)0x02)

#define GPIO_PinSource3   ((uint8_t)0x03)

#define GPIO_PinSource4   ((uint8_t)0x04)

#define GPIO_PinSource5   ((uint8_t)0x05)

#define GPIO_PinSource6   ((uint8_t)0x06)

#define GPIO_PinSource7   ((uint8_t)0x07)

#define GPIO_PinSource8   ((uint8_t)0x08)

#define GPIO_PinSource9   ((uint8_t)0x09)

#define GPIO_PortSourceGPIOA   ((uint8_t)0x00)

#define GPIO_PortSourceGPIOB   ((uint8_t)0x01)

#define GPIO_PortSourceGPIOC   ((uint8_t)0x02)

#define GPIO_PortSourceGPIOD   ((uint8_t)0x03)

#define GPIO_PortSourceGPIOE   ((uint8_t)0x04)

#define GPIO_PortSourceGPIOF   ((uint8_t)0x05)

#define GPIO_PortSourceGPIOG   ((uint8_t)0x06)

#define GPIO_Remap1_CAN1   ((uint32_t)0x001D4000)

#define GPIO_Remap2_CAN1   ((uint32_t)0x001D6000)

#define GPIO_Remap_ADC1_ETRGINJ   ((uint32_t)0x00200002)

#define GPIO_Remap_ADC1_ETRGREG   ((uint32_t)0x00200004)

#define GPIO_Remap_ADC2_ETRGINJ   ((uint32_t)0x00200008)

#define GPIO_Remap_ADC2_ETRGREG   ((uint32_t)0x00200010)

#define GPIO_Remap_CAN2   ((uint32_t)0x00200040)

#define GPIO_Remap_CEC   ((uint32_t)0x80000008)

#define GPIO_Remap_ETH   ((uint32_t)0x00200020)

#define GPIO_Remap_FSMC_NADV   ((uint32_t)0x80000400)

#define GPIO_Remap_I2C1   ((uint32_t)0x00000002)

#define GPIO_Remap_MISC   ((uint32_t)0x80002000)

#define GPIO_Remap_PD01   ((uint32_t)0x00008000)

#define GPIO_Remap_PTP_PPS   ((uint32_t)0x00204000)

#define GPIO_Remap_SPI1   ((uint32_t)0x00000001)

#define GPIO_Remap_SPI3   ((uint32_t)0x00201100)

#define GPIO_Remap_SWJ_Disable   ((uint32_t)0x00300400)

#define GPIO_Remap_SWJ_JTAGDisable   ((uint32_t)0x00300200)

#define GPIO_Remap_SWJ_NoJTRST   ((uint32_t)0x00300100)

#define GPIO_Remap_TIM10   ((uint32_t)0x80000040)

#define GPIO_Remap_TIM11   ((uint32_t)0x80000080)

#define GPIO_Remap_TIM12   ((uint32_t)0x80001000)

#define GPIO_Remap_TIM13   ((uint32_t)0x80000100)

#define GPIO_Remap_TIM14   ((uint32_t)0x80000200)

#define GPIO_Remap_TIM15   ((uint32_t)0x80000001)

#define GPIO_Remap_TIM16   ((uint32_t)0x80000002)

#define GPIO_Remap_TIM17   ((uint32_t)0x80000004)

#define GPIO_Remap_TIM1_DMA   ((uint32_t)0x80000010)

#define GPIO_Remap_TIM2ITR1_PTP_SOF   ((uint32_t)0x00202000)

#define GPIO_Remap_TIM4   ((uint32_t)0x00001000)

#define GPIO_Remap_TIM5CH4_LSI   ((uint32_t)0x00200001)

#define GPIO_Remap_TIM67_DAC_DMA   ((uint32_t)0x80000800)

#define GPIO_Remap_TIM9   ((uint32_t)0x80000020)

#define GPIO_Remap_USART1   ((uint32_t)0x00000004)

#define GPIO_Remap_USART2   ((uint32_t)0x00000008)

#define IS_GET_GPIO_PIN(PIN)

#define IS_GPIO_ALL_PERIPH(PERIPH)

#define IS_GPIO_BIT_ACTION(ACTION)   (((ACTION) == Bit_RESET) || ((ACTION) == Bit_SET))

#define IS_GPIO_ETH_MEDIA_INTERFACE(INTERFACE)

#define IS_GPIO_EVENTOUT_PORT_SOURCE(PORTSOURCE)

#define IS_GPIO_EXTI_PORT_SOURCE(PORTSOURCE)

#define IS_GPIO_MODE(MODE)

#define IS_GPIO_PIN(PIN)   ((((PIN) & (uint16_t)0x00) == 0x00) && ((PIN) != (uint16_t)0x00))

#define IS_GPIO_PIN_SOURCE(PINSOURCE)

#define IS_GPIO_REMAP(REMAP)

#define IS_GPIO_SPEED(SPEED)


Enumerations

enum  BitAction {
  Bit_RESET = 0, Bit_SET, Bit_RESET = 0, Bit_SET,
  Bit_RESET = 0, Bit_SET, Bit_RESET = 0, Bit_SET
}
 Bit_SET and Bit_RESET enumeration. More...

enum  GPIOMode_TypeDef {
  GPIO_Mode_IN = 0x00, GPIO_Mode_OUT = 0x01, GPIO_Mode_AF = 0x02, GPIO_Mode_AN = 0x03,
  GPIO_Mode_IN = 0x00, GPIO_Mode_OUT = 0x01, GPIO_Mode_AF = 0x02, GPIO_Mode_AN = 0x03,
  GPIO_Mode_AIN = 0x0, GPIO_Mode_IN_FLOATING = 0x04, GPIO_Mode_IPD = 0x28, GPIO_Mode_IPU = 0x48,
  GPIO_Mode_Out_OD = 0x14, GPIO_Mode_Out_PP = 0x10, GPIO_Mode_AF_OD = 0x1C, GPIO_Mode_AF_PP = 0x18,
  GPIO_Mode_IN = 0x00, GPIO_Mode_OUT = 0x01, GPIO_Mode_AF = 0x02, GPIO_Mode_AN = 0x03
}
 Configuration Mode enumeration. More...

enum  GPIOSpeed_TypeDef {
  GPIO_Low_Speed = 0x00, GPIO_Medium_Speed = 0x01, GPIO_Fast_Speed = 0x02, GPIO_High_Speed = 0x03,
  GPIO_Speed_2MHz = 0x00, GPIO_Speed_25MHz = 0x01, GPIO_Speed_50MHz = 0x02, GPIO_Speed_100MHz = 0x03,
  GPIO_Speed_10MHz = 1, GPIO_Speed_2MHz, GPIO_Speed_50MHz, GPIO_Speed_Level_1 = 0x01,
  GPIO_Speed_Level_2 = 0x02, GPIO_Speed_Level_3 = 0x03
}
 Output Maximum frequency selection. More...


Functions

void GPIO_AFIODeInit (void)
 Deinitializes the Alternate Functions (remap, event control and EXTI configuration) registers to their default reset values. More...

void GPIO_DeInit (GPIO_TypeDef *GPIOx)
 De-initializes the GPIOx peripheral registers to their default reset values. More...

void GPIO_ETH_MediaInterfaceConfig (uint32_t GPIO_ETH_MediaInterface)
 Selects the Ethernet media interface. More...

void GPIO_EventOutputCmd (FunctionalState NewState)
 Enables or disables the Event Output. More...

void GPIO_EventOutputConfig (uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
 Selects the GPIO pin used as Event output. More...

void GPIO_EXTILineConfig (uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
 Selects the GPIO pin used as EXTI Line. More...

void GPIO_Init (GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_InitStruct)
 Initializes the GPIOx peripheral according to the specified parameters in the GPIO_InitStruct. More...

void GPIO_PinLockConfig (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
 Locks GPIO Pins configuration registers. More...

void GPIO_PinRemapConfig (uint32_t GPIO_Remap, FunctionalState NewState)
 Changes the mapping of the specified pin. More...

uint16_t GPIO_ReadInputData (GPIO_TypeDef *GPIOx)
 Reads the specified GPIO input data port. More...

uint8_t GPIO_ReadInputDataBit (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
 Reads the specified input port pin. More...

uint16_t GPIO_ReadOutputData (GPIO_TypeDef *GPIOx)
 Reads the specified GPIO output data port. More...

uint8_t GPIO_ReadOutputDataBit (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
 Reads the specified output data port bit. More...

void GPIO_ResetBits (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
 Clears the selected data port bits. More...

void GPIO_SetBits (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
 Sets the selected data port bits. More...

void GPIO_StructInit (GPIO_InitTypeDef *GPIO_InitStruct)
 Fills each GPIO_InitStruct member with its default value. More...

void GPIO_Write (GPIO_TypeDef *GPIOx, uint16_t PortVal)
 Writes data to the specified GPIO data port. More...

void GPIO_WriteBit (GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, BitAction BitVal)
 Sets or clears the selected data port bit. More...


Detailed Description

This file contains all the functions prototypes for the GPIO firmware library.

Author
MCD Application Team
Version
V3.5.0
Date
11-March-2011
Attention

THE PRESENT FIRMWARE WHICH IS FOR GUIDANCE ONLY AIMS AT PROVIDING CUSTOMERS WITH CODING INFORMATION REGARDING THEIR PRODUCTS IN ORDER FOR THEM TO SAVE TIME. AS A RESULT, STMICROELECTRONICS SHALL NOT BE HELD LIABLE FOR ANY DIRECT, INDIRECT OR CONSEQUENTIAL DAMAGES WITH RESPECT TO ANY CLAIMS ARISING FROM THE CONTENT OF SUCH FIRMWARE AND/OR THE USE MADE BY CUSTOMERS OF THE CODING INFORMATION CONTAINED HEREIN IN CONNECTION WITH THEIR PRODUCTS.

© COPYRIGHT 2011 STMicroelectronics

Definition in file stm32f10x_gpio.h.
